AДиапазон pplication модуля напряжения:

Отопление: различные нагревательные печи, оборудование для литья под давлением, термопластичная формовка, текстильное оборудование, инфракрасное Отопление, система распределения питания, сушильная система и т. д.
Электрическое оборудование: двигатель вентилятора, двигатель насоса, привод миксера и т. д.
Освещение: уличное освещение, промышленное освещение, сценическое освещение и т. д.
Другое: трансформатор, катушка индуктивности, Электрический сварочный аппарат, гальваническое покрытие и т. д.

Рабочие параметры продукта:

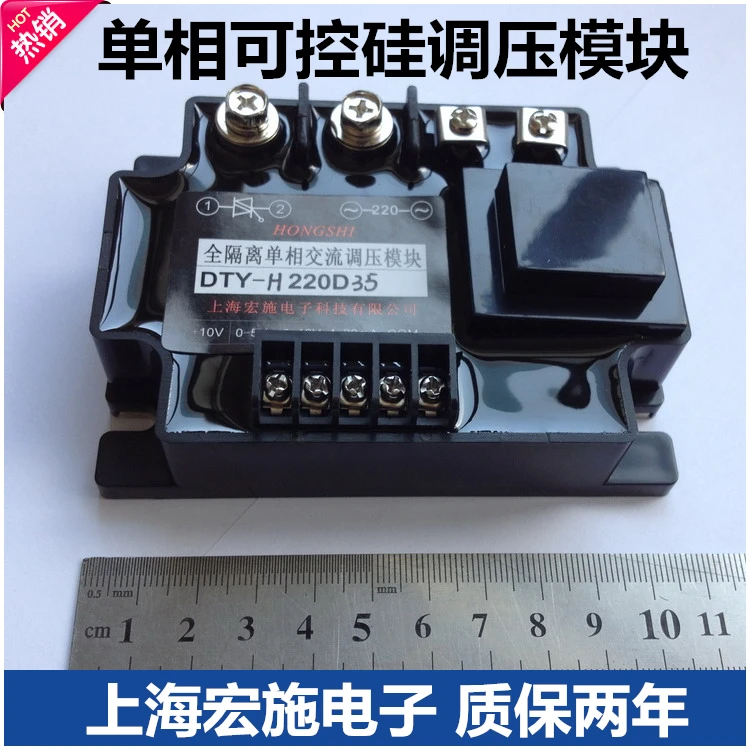

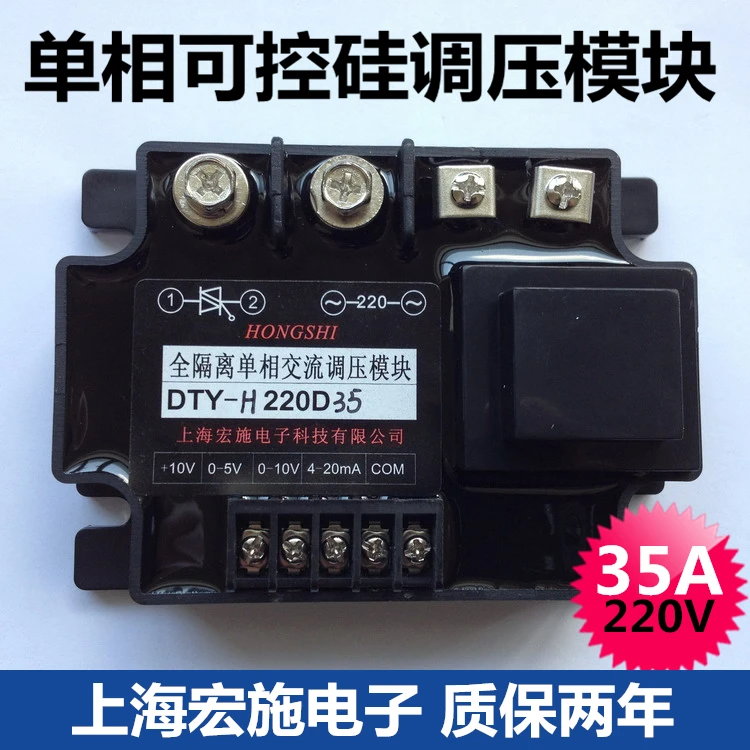

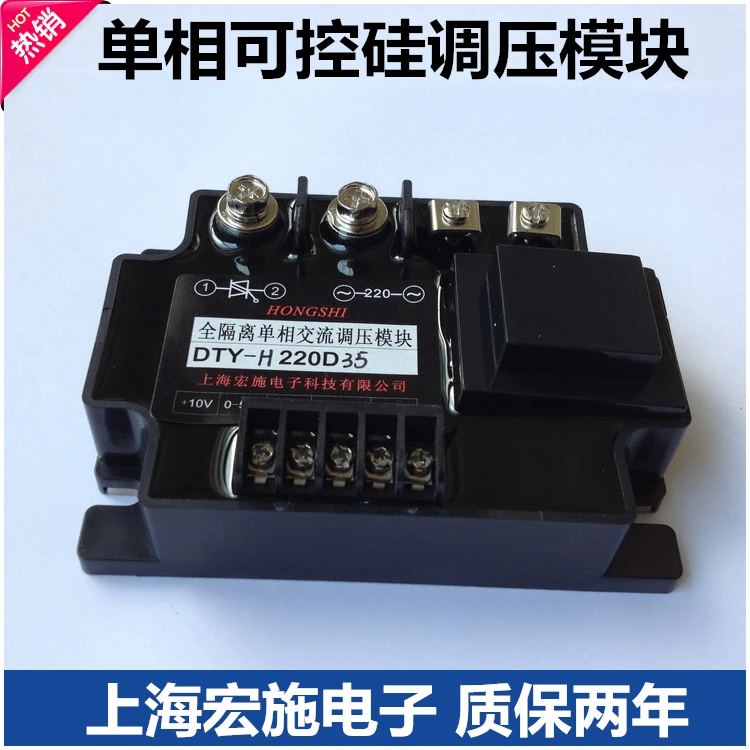

Название продукта:Полностью изолированный Однофазный AC напряжение Регулирующий модуль (тип расширения)

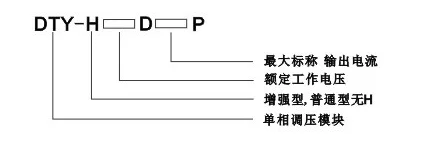

Характеристики:DTY-H220D35

Контрольный сигнал: 0-5 В, 0-10 В, 4-20 мА мульти сигнал

Напряжение нагрузки: 220 В

Выбор продукта руководства:

1. обзор продукта: полностью изолированный Однофазный AC напряжение Регулирующий модуль (далее именуемый asDTY) Это набор синхронный трансформатор. фазы микросхема вольтметра, фазы-триггер переключения цепи и выход Тиристор в одном, когда напряжение управления изменено, триггер фазовый угол выхода тиристор Можно изменить. это для реализации регулирования напряжения однофазного переменного тока общий тип в соответствии с различными выходными тиристорными устройствами, улучшенный тип и полуволновой Тип одного-односторонний Тиристор. номинальное напряжение точки для однофазного переменного тока Load220Vand380VTwo категории, этот модуль is0-5V, 0-10 В, 4-20 mAMultiple управления Сигналы 。

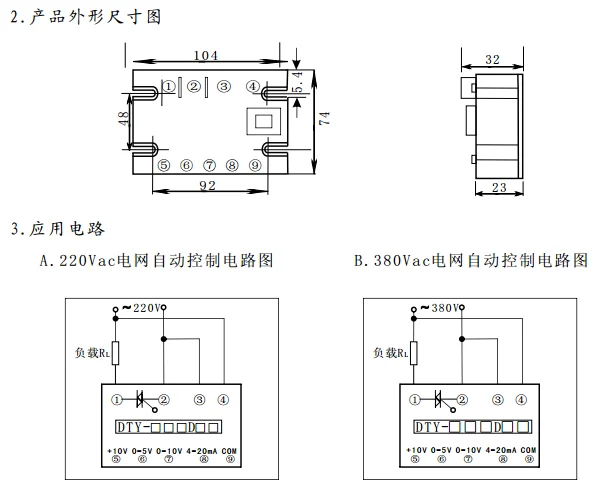

Контактный описание:
①②Output терминала, то есть два полюса тиристорный внутри модуля, Enhanced и ordinary①②Terminal nonpolarity,
③④Для модуля внутреннего синхронного трансформатора первичного, branch220Vacand380VacTwo спецификации: 220 VacSpecification плесень
Блок, разрешенный для использования brackets160-240VacScope на сетке, 380 VacSpecification модули разрешены для использования in280-
420 VacOn сетки, ③④Non полярности 。

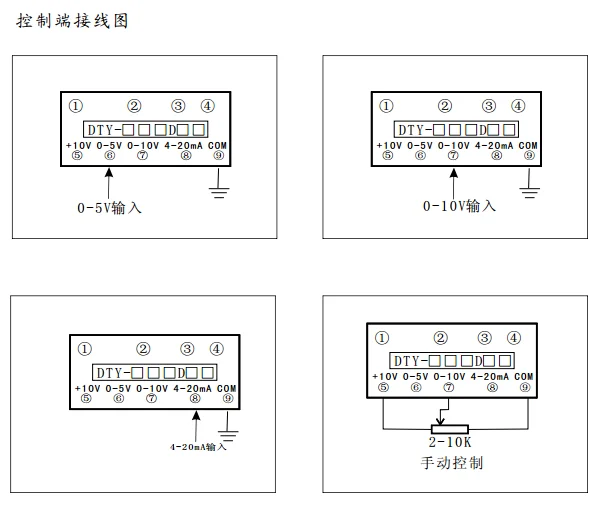

⑤Сквозное поколение + 10 VVoltage, только потенциометр питания для ручного управления
⑥Ends концы являются respectively0-5V, 0-10 VControl входное напряжение
⑧The терминал управления current.4-20 mAInput терминала 。
⑨For внутренний конец 。

На что следует обратить внимание(With0-5Vtake как пример других сигналов управления и так далее)
(1) 、 adopt①② Напряжение фазы сумма применены к load③④The Напряжение фаза в конец должен быть последовательно, в противном случае
Быть вне контроля. Частота электросети должна быть следующей 50 Гц.
(2) Управление pairCOMMust быть положительным., если полярность противоположна, выход вне контроля. (полностью открытый или полностью закрытый)
Когда управления сбоку follows0-5vChange время, Напряжение на ac нагрузка from10Volt Регулируемый слева направо, чтобы максимальная (резистивная негатива
Например). контрольный конец находится в the0-0. 8 в, полностью закрытая область слева и справа, надежный выходной модуль выключения;
Контроль ends0, 8V-4.6VLeft и right регулируемые регионы, то есть с увеличением напряжения управления, проводимости angleafrom175°
Reach0°Linear уменьшаться, Напряжение на ac нагрузка from10Around вольт увеличивается до максимальной; CONstay4.6V-5 VLeft
Правильное время является полной открытой областью, максимальное напряжение на ac нагрузка.
(3). DTYModule не может использоваться для регулирования скорости двигателя, не требуется только вентиляторы, однофазный двигатель в классе насоса
Однофазный модуль регулирования напряжения может использоваться в высокой ситуации.
(4) три однофазные модули регулятор фазового напряжения не могут использоваться для регулирования трехфазной нагрузки при трехфазном напряжении.
(5) 、 слабый ток часть 、 сильный ток часть 、 напряжение изоляции между модуль доски больше, чем между them.2000VAC 。

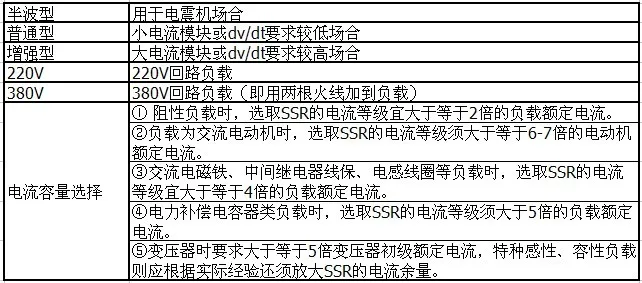

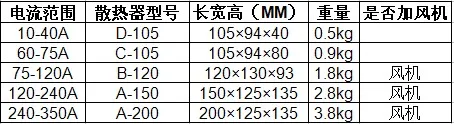

(6), теплотворная способность всего модуля умножена на фактический сила тока в амперах load.1.5Watt Ампер расчет. опционально radiatorD-105/C-105/B-120/A-150/A-200Other/серия.

'
