USB Модуль повышения/понижения питания кнопка регулировки повышающий

USB Модуль повышения/понижения питания кнопка регулировки повышающий

1. Описание:

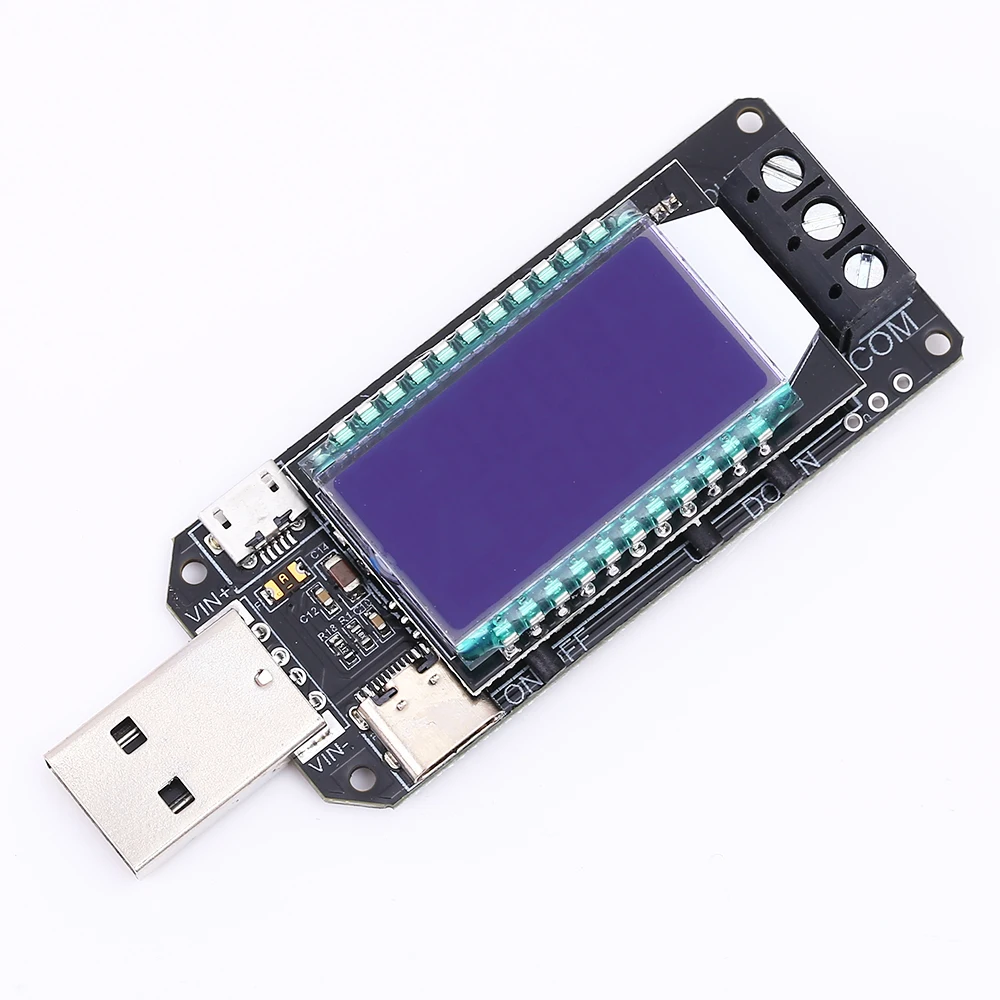

XY-DUP является одним из инструментов, со встроенным модулем buck-Повышающий Модуль источника питания и многофункциональное напряжение переменного тока Амперметр и температурный дисплей модуль.

В 'per' режим работы, он может использоваться в качестве buck-Повышающий Модуль источника питания. Он может преобразовать в DC 3,5 V ~ 12V DC/DC 1,0 V ~ 24V и мощность составляет около 2 Вт ~ 3 Вт.

В режиме работы «vah» его можно использовать в качестве многофункционального амперметра напряжения. Его можно использовать для измерения напряжения, тока, мощности, емкости аккумулятора, времени разряда.

Он также может отображать температуру в реальном времени в обоих рабочих режимах.

Это очень подходит для технических инженеров для разработки, отлаживания приборов, послепродажного обслуживания путешествий и т. Д.

2. Особенности:

1>. Двойная операционная система

2>. Поддержка функции электропитания на выходе

3>. Поддержка функции тестирования мощности

4>. Поддержка отображения температуры в реальном времени

5>. Поддержка защиты от перезарядки

6>. Поддержка защиты от пониженного напряжения

7>. Поддержка защиты от перегрузки по току

8>. ЖК-дисплей высокой четкости

9>. Автоматическая калибровка

10>. Несколько параметров, синхронный дисплей

11>. Поддержка режима энергосбережения

12>. Три способа ввода напряжения

13>. Поддержка калибровки напряжения и тока

3. Параметры:

1>. Название продукта: XY-DUP Boost понижающий преобразователь Вольтметр Амперметр постоянного тока;

2>. Модель: XY-DUP;

3>. Работа Напряжение: DC 3,5 V-12V;

4>. Выходное напряжение: DC 1,0 V-24V;

5>. Выходная мощность: 3 Вт (макс.);

Максимальная выходная мощность в течение 2 Вт в тех случаях, когда выход DC 1,2 V ~ 2V;

Максимальная выходная мощность в пределах 3 Вт, когда выход постоянного тока 2 В ~ 20 В;

Максимальная выходная мощность в 2,5 Вт в тех случаях, когда выход DC 20V ~ 24V;

6>. Точность напряжения на выходе: +/-0.5%

7>. Точность напряжения на выходе: +/-1%

8>. Диапазон измерения напряжения: постоянный ток 0 ~ 35 в

9>. Измерение диапазона тока: 0 ~ 3A

10>. Измерение диапазона мощности: 0 ~ 110 Вт

11>. Измерение емкости батареи: 0 ~ 9999 Ач

12>. Время разряда: 0 ~ 100 часов

13>. Измерение температуры:-20 ℃ ~ 70 ℃

14>. Рабочая температура:-40 ℃ ~ 85 ℃;

15> Рабочая влажность: 0% ~ 95% RH;

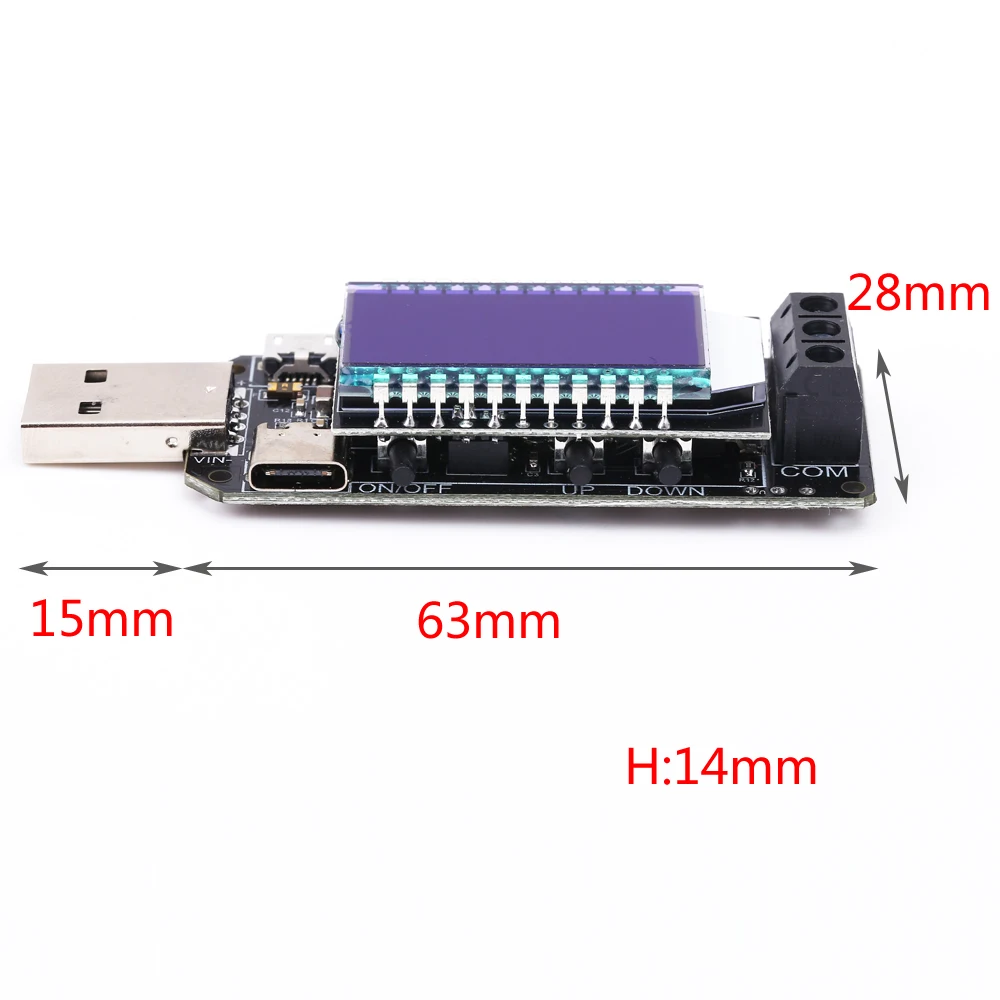

16>. Размер: 78*28*14 мм;

4. Переключение режима:

1>. По умолчанию сначала используется режим вывода мощности;

2>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы переключить режим;

3>. Когда источник питания удален, модуль может запоминать текущий режим работы. Работа по умолчанию будет той же режим, когда включить в следующий раз.

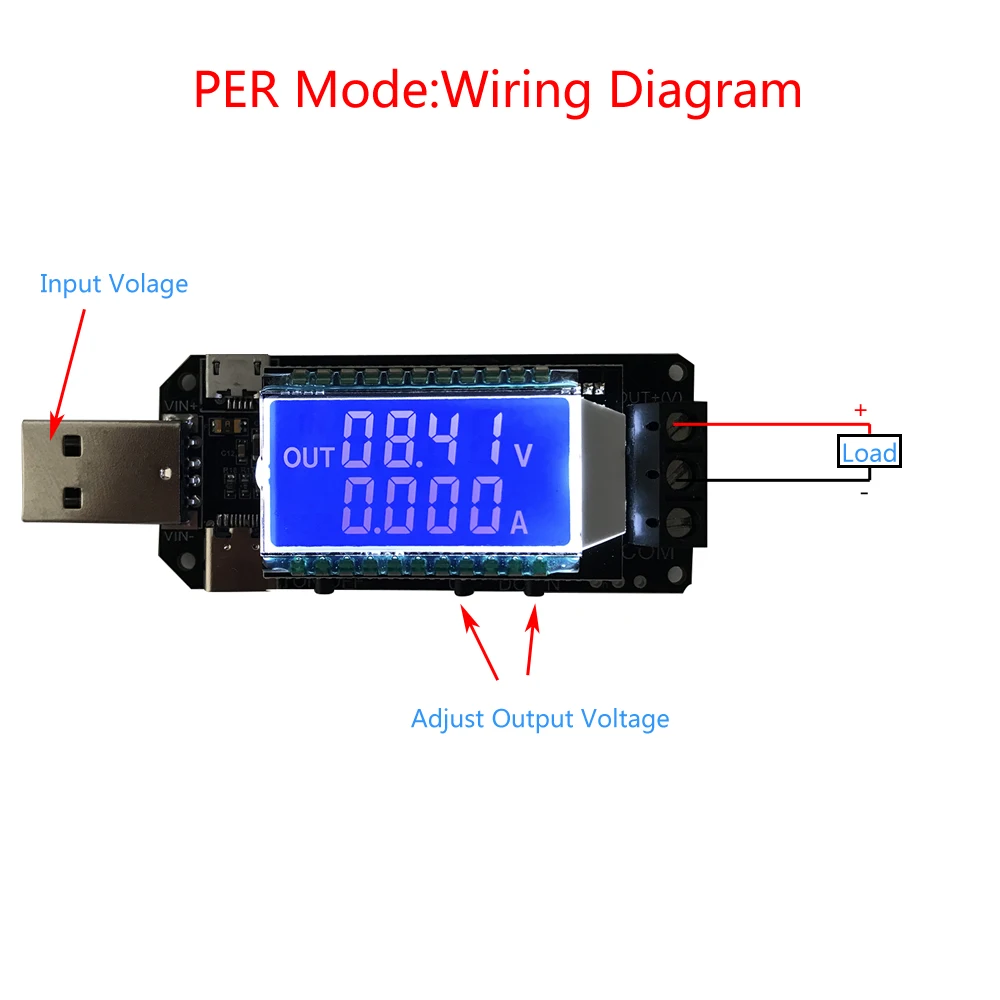

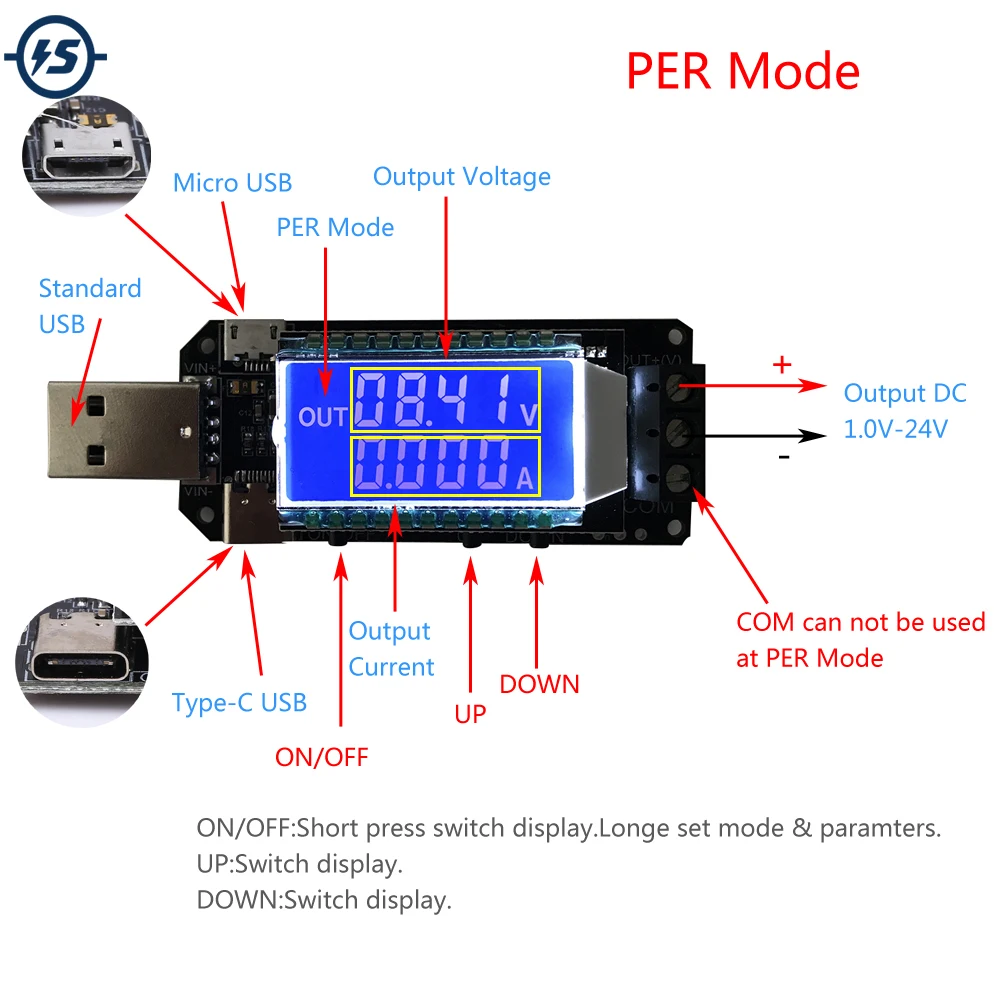

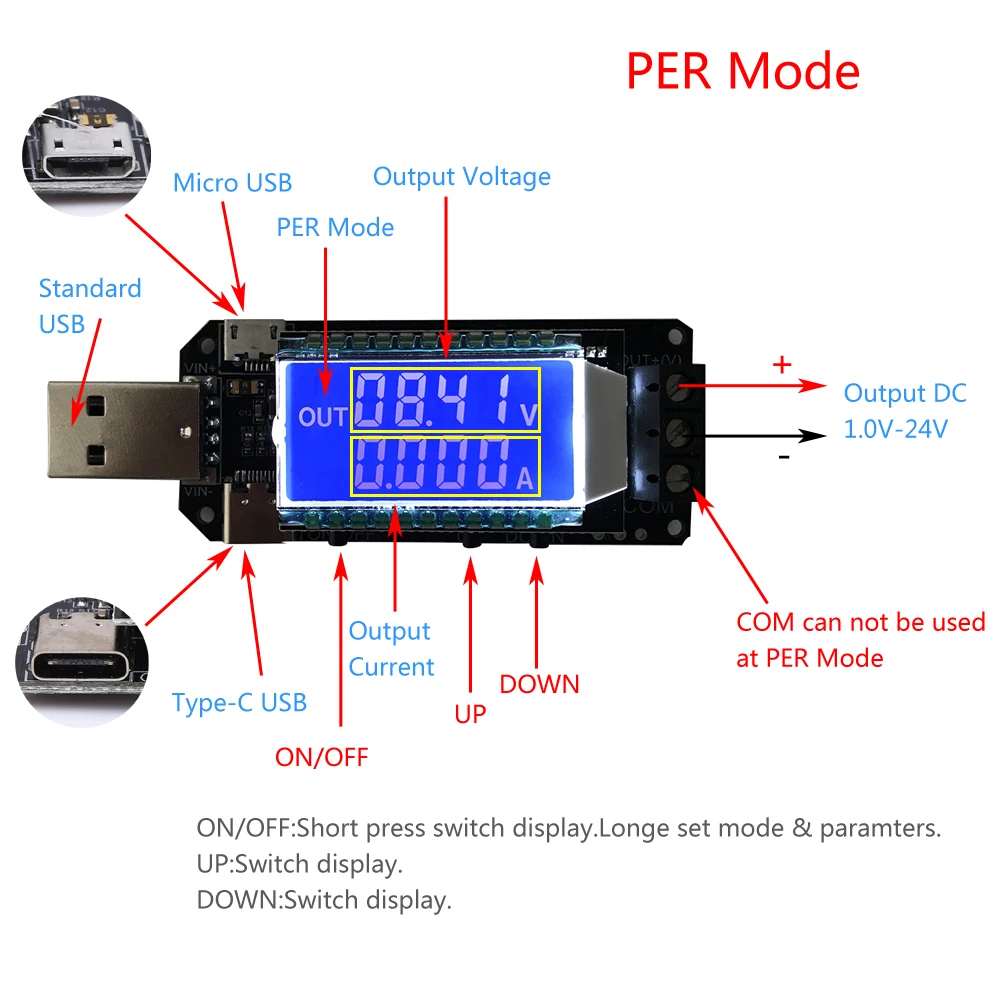

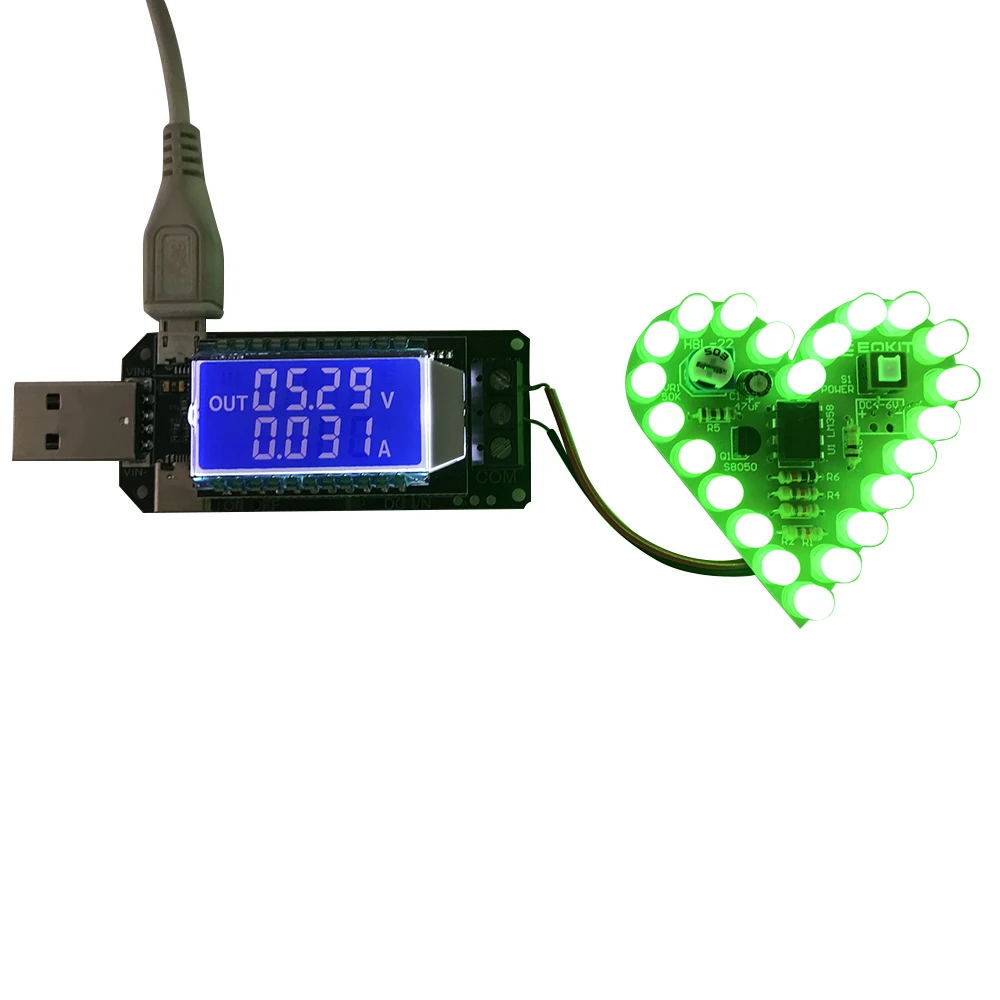

5. Режим выходной мощности на:

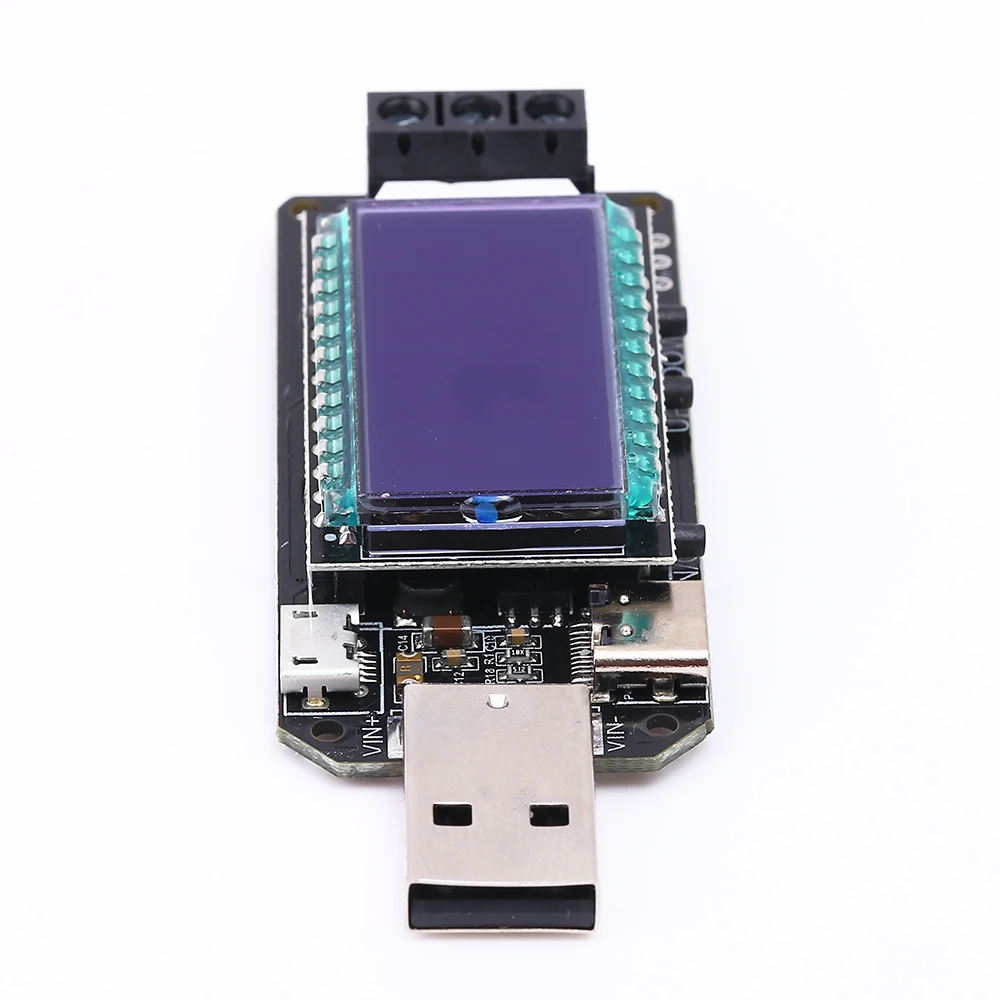

1>. Вход от стандартного разъема USB, гнездового гнезда Micro USB и гнездового гнезда Type-C.

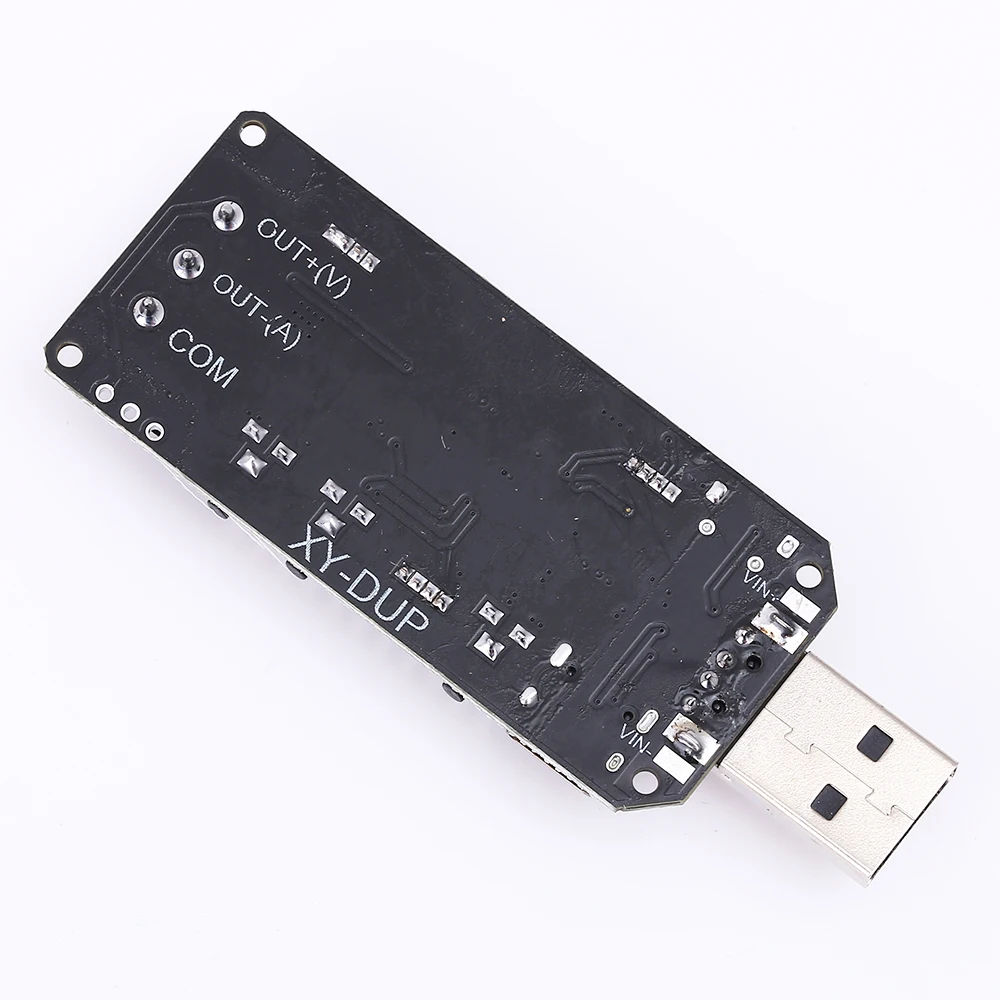

2>. Выход из «Out +» и «Out-». Терминал «com-» не может использоваться в одном режиме.

3>. ЖК-дисплей будет отображать текущий режим 'а' при запуске. И

4>. Имеется символ 'выход', когда работа в одном режиме.

5>. Терминал 'COM' недоступен в одном режиме.

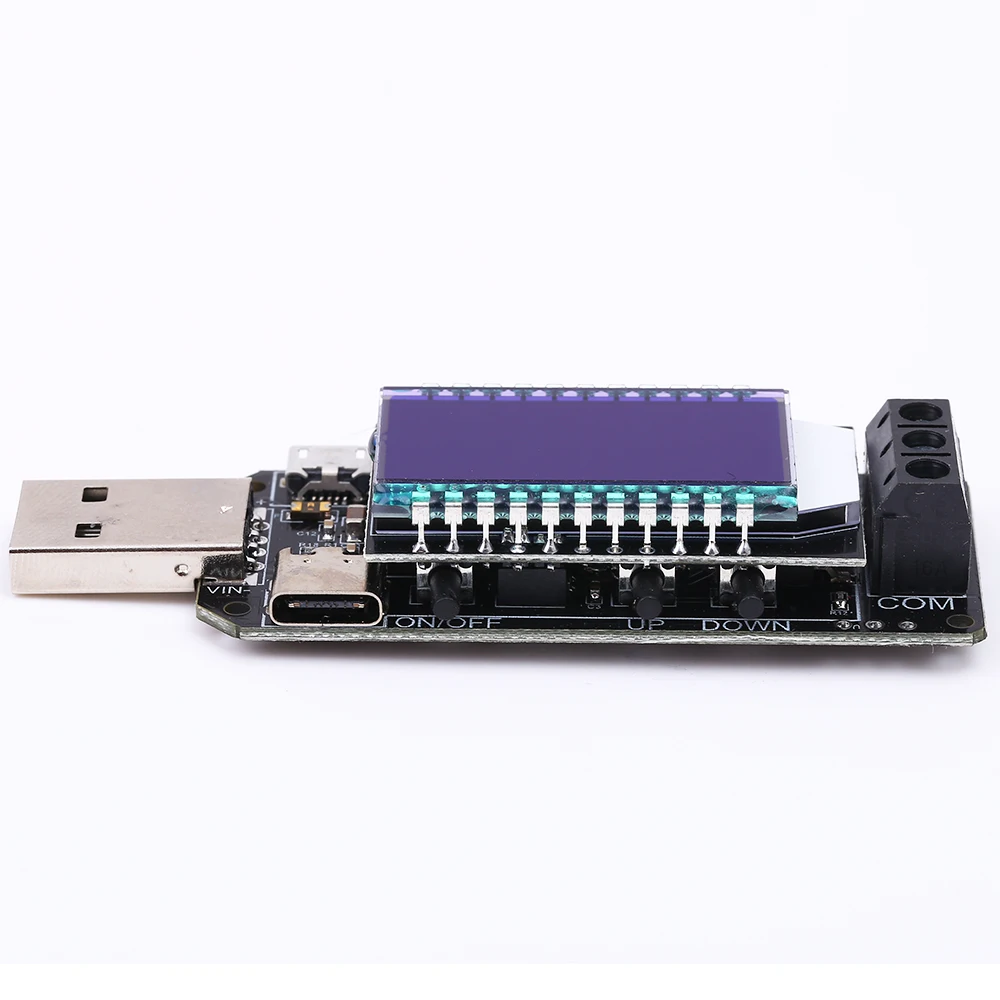

6>. Короткое нажатие кнопки «Вкл/Выкл», чтобы включить или выключить выходное напряжение. В это время экран будет отображаться 0 В.

7>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 2 секунд, чтобы переключить дисплей, Выходная сила тока или выходная мощность на второй строке.

8>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку экрана. Но модуль может выводить напряжение в обычном режиме.

9>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить переключатель рабочего режима на или на VAH.

10>. Короткое нажатие кнопки «вверх» и «вниз» для регулировки напряжения на выходе. Пользователь также может держать нажатие, чтобы регулировать выходное напряжение, постоянно и значительно. В то же время будет отображаться символ «набор». Автоматически сохраняйте заданные параметры через 2 секунды.

11>. Короткое нажатие кнопки «вверх» и «вниз» для переключения отображения температуры тока при отключении питания.

12>.XY-DUP Поддерживает защиту от перегрузки. Оно автоматически остановит выходное напряжение, и ЖК-дисплей будет отображаться «OPP» и «flash», Если выходная мощность составляет более 3 Вт.

13>.XY-DUP поддерживает предохранение от недонапряжения. Он автоматически прекратит зарядку выходное напряжение и ЖК-дисплей покажет 'lvp' и флэш-памяти в том случае, если выходное напряжение составляет менее 0,8 V.

14>.XY-DUP Поддерживает защиту от перегрузки по току. Оно автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «Восьмиядерный» и мигать, если выходной ток составляет более 2 А.

15>. Модуль не поддерживает защиту от обратного соединения, пожалуйста, не допускайте короткого замыкания и возврата.

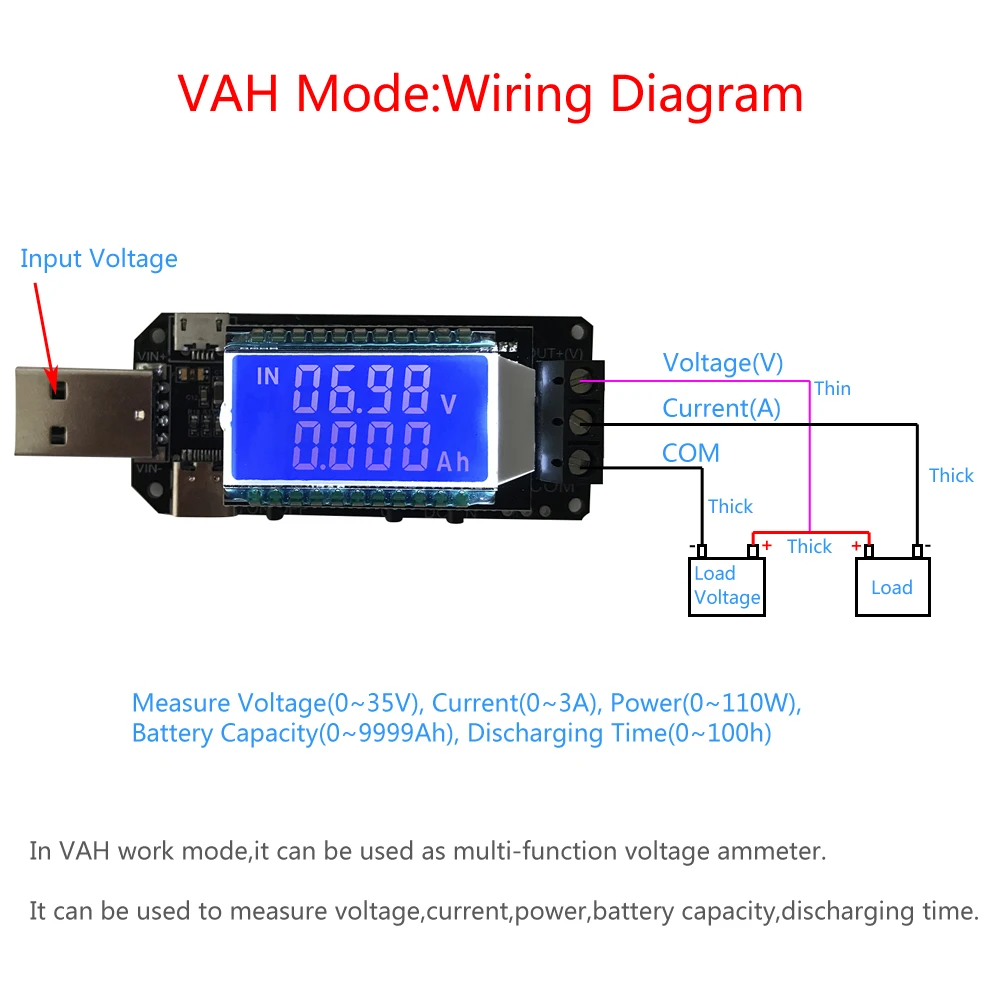

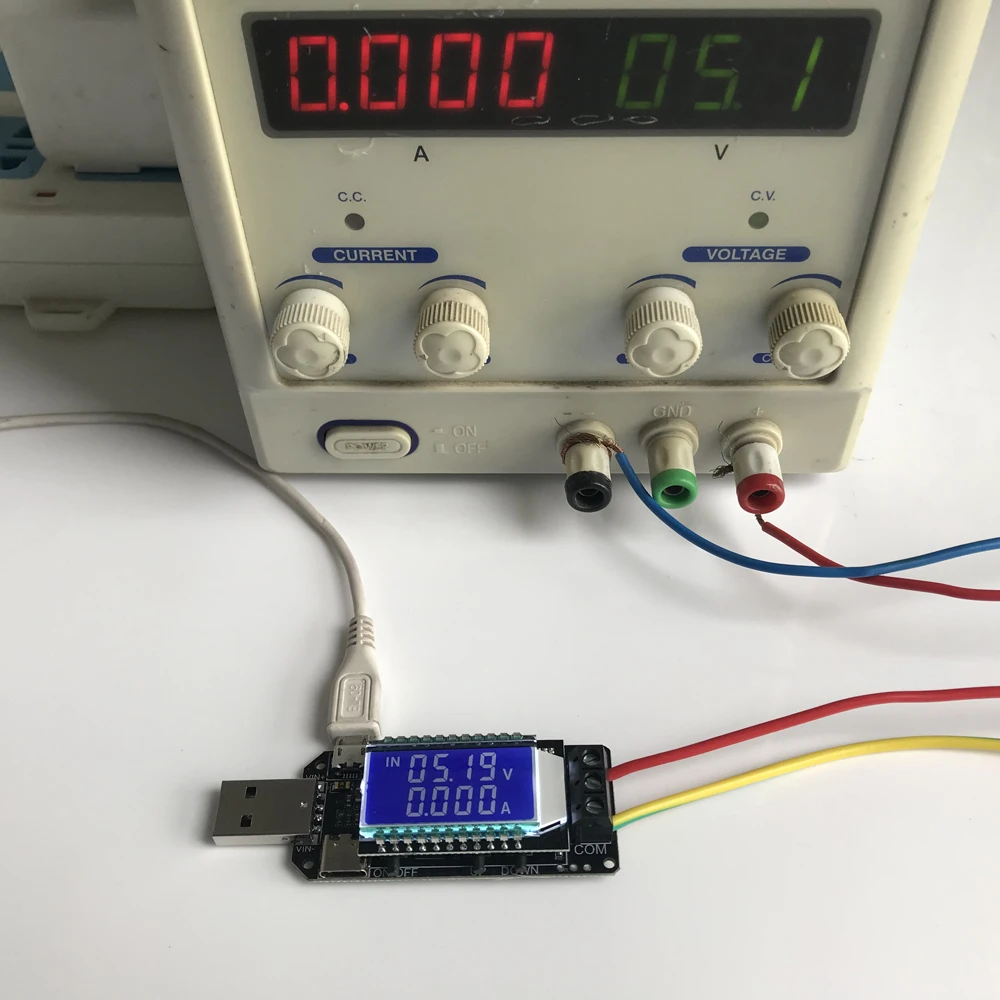

6. Режим многофункционального метра VAH:

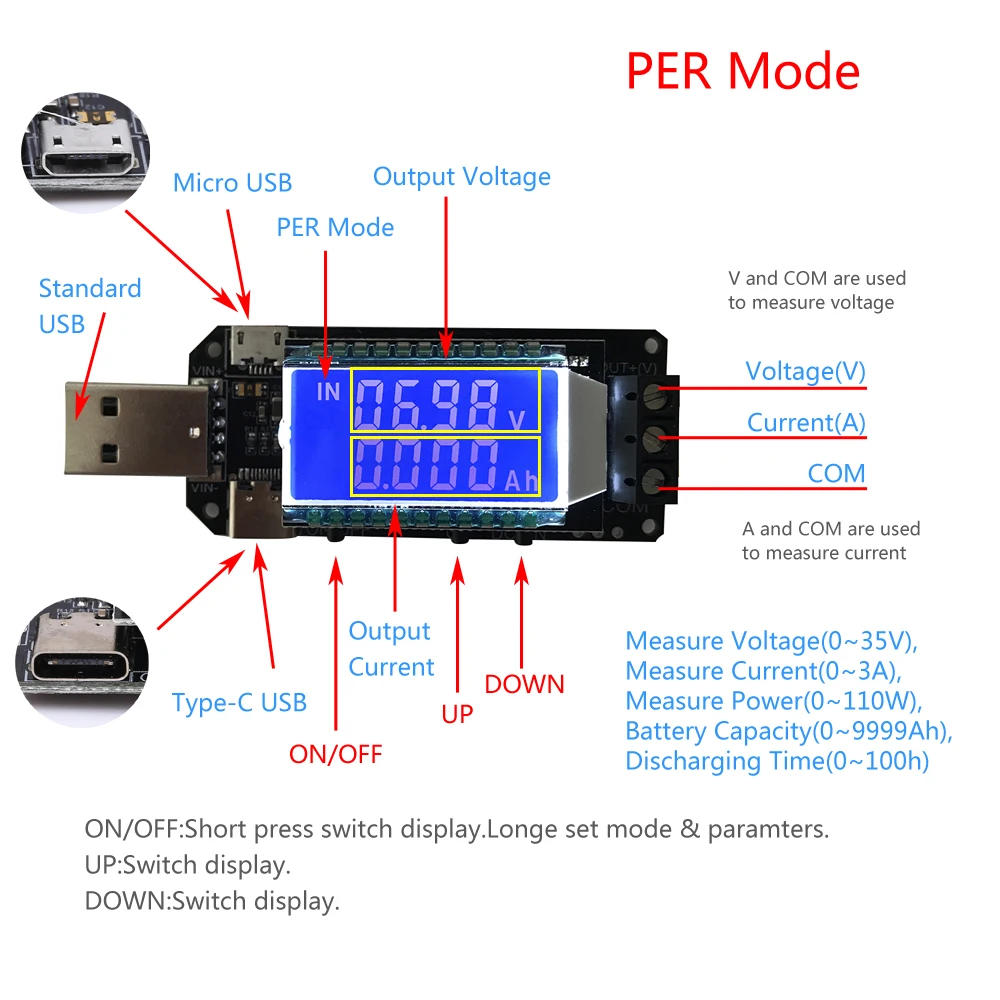

1>. Рабочее напряжение модуля: стандартная розетка USB, гнездовой разъем Micro USB и гнездовой разъем Type-C используются для обеспечения рабочего напряжения для XY-DUP.

2. Измерение напряжения: клеммы «В» и «В» используются для измерения напряжения измерительного устройства.

3>. Измерение тока: клеммы «А» и «К» используются для измерения тока измерительного устройства.

4>. Есть символ ', когда работает в одном режиме.

5>. Короткое нажатие кнопки «Вкл/Выкл» для переключения отображения температуры тока или измеренного напряжения устройства.

6>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку экрана. Но модуль может выводить напряжение в обычном режиме.

7>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить переключатель рабочего режима на или на VAH.

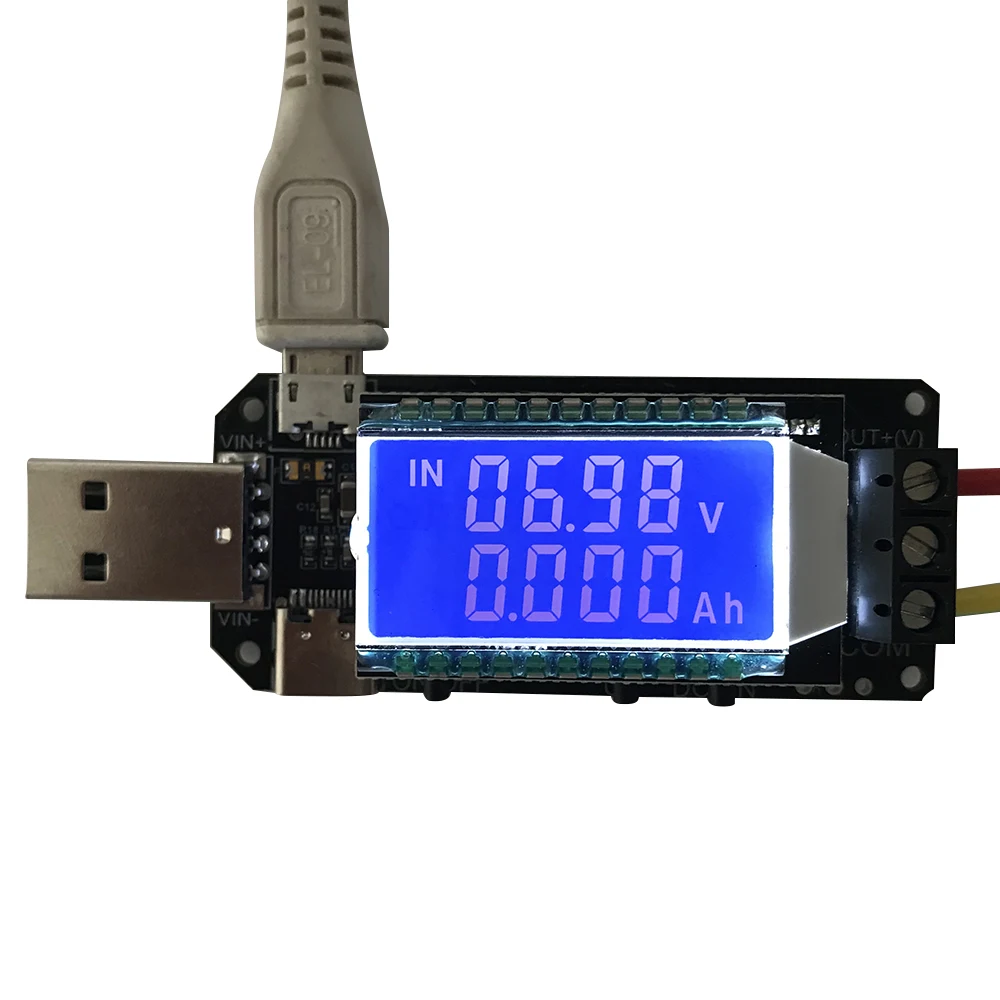

8>. Короткое нажатие кнопки «вверх» и «вниз» для переключения отображения измеренного напряжения и тока устройства. А также может измерять емкость батареи, время разряда при подключении аккумулятора.

9>. Модуль не поддерживает защиту обратного соединения, пожалуйста, не допускайте короткого замыкания и возврата.

7. Калибровка напряжения/тока:

1>. Откалибровка напряжения: удерживайте кнопку «Вкл/Выкл» перед включением, затем включите и отпустите кнопку через 5 секунд. Автоматически включается режим калибровки. Дисплей напряжения будет мигать. Короткое нажатие кнопки «вверх» и «вниз» Для регулировки и калибровки напряжения. Если удерживайте кнопку нажатой в течение 2 секунд, выберите режим калибровки тока. Автоматическое сохранение параметров и возврат в стандартный интерфейс дисплея, если удерживайте кнопку нажатой для 5 Во-вторых.

2>. Откалибровка тока: переход в режим калибровки, если удерживайте кнопку в течение 2 секунд после калибровки напряжения. Текущий Дисплей будет мигать. Короткое нажатие кнопки «вверх» и «вниз» для регулировки и калибровки тока. Автоматическое сохранение параметров и возврат к обычному интерфейсу дисплея, если удерживайте кнопку в течение 5 секунд.

3>. Напряжение и ток необходимо откалибровать отдельно в различных рабочих режимах. Такой же способ калибровки.

8. Используйте следующие действия:

1>. Подключение к блоку питания от входного терминала;

2>. Установите режим работы, удерживая нажатой кнопку «Вкл/Выкл» в течение 10 секунд;

3>. Подключите нагрузку или напряжение устройства;

4>. Установите необходимые параметры;

5>. Тестирование и использование.

9. Применение:

1>. Обычный низкий источник питания;

2> вольтметр;

3>. Амперметр;

4>. Тестер емкости батареи;

5>. Тестер емкости аккумулятора;

6>. Монитор температуры;

10. Примечание:

1>. Модуль не поддерживает защиту от обратного соединения, пожалуйста, не допускайте короткого замыкания и возврата.

2>. Отрегулируйте режим работы перед использованием.

3>. Это низкий источник питания, пожалуйста, не должны превышать Максимальная выходная мощность.

4>. Пожалуйста, прочитайте руководство и описание перед использованием.

11. Посылка:

1>.1 шт. XY-DUP Boost понижающий преобразователь Вольтметр Амперметр постоянного тока;
