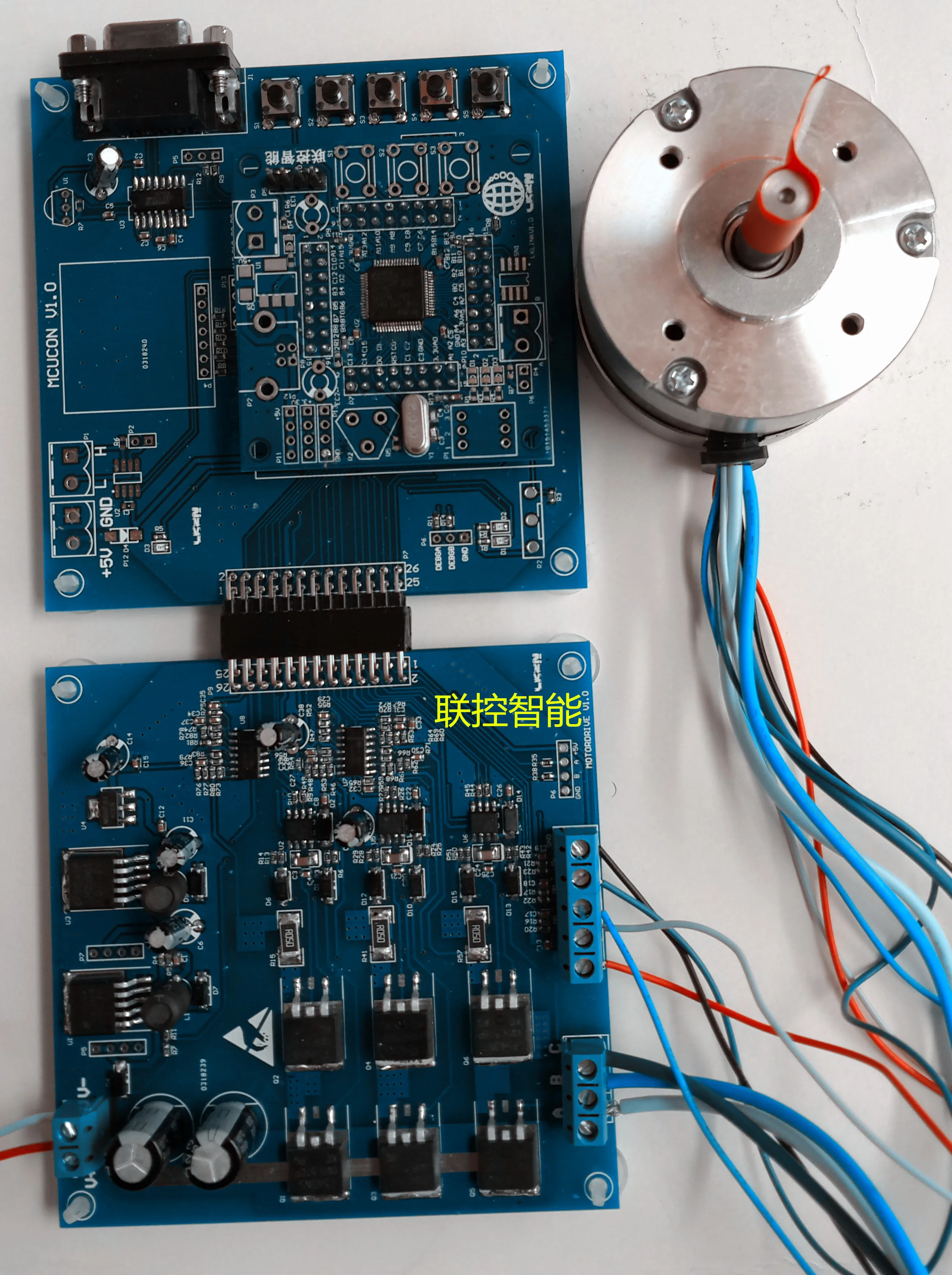

BLDC DC бесщеточный двигатель драйвер Плата развития Синусоидальная квадратная

BLDC DC бесщеточный двигатель драйвер Плата развития Синусоидальная квадратная

Поддержка этого suiteBLDC, PMSM, внутренний ротор, различные бесщеточный двигатель постоянного тока с внешним ротором

Параметры мощности двигателя:

Номинальное входное напряжение:Постоянный ток 24 В;

Номинальная мощность:1000 Вт;

Максимальное входное напряжение:Постоянный ток 45 в;

Максимальный рабочий ток:10A, Мгновенная возможность превышения импульсного тока:33A。 (В зависимости от выбораMOSТрубка)

Выбор драйвера: IR2101S + IRF540N

Входное напряжение тока поддерживает постоянный ток15 в-400 В, Свяжитесь с нами, если вам нужно.

Функция платы драйвера:

Поддержка ввода датчика Холла, поддержка входного сигнала, поддержка бесчувственного запуска (получение нулевой точки перехода обратного EMF)

Поддержка защиты от перенапряжения, защита от пониженного напряжения, защита от перегрузки по току, защита от перегрева

Алгоритм поддержки, три пробоотборника сопротивления, один пробоотборник сопротивления

Эксклюзивное Обнаружение напряжения в шинах, обнаружение тока в шинах, обнаружение перегрузки по току в шинах (break) в соответствии с промышленными приложениями.

Дизайн выборки высокого тока для платы водителя, дизайн пайки оловянного слоя в части питания

Плата разработки мотора поддержка онлайн регулировки, удобная разработка мотора

Обеспечивая управляемость движения и алгоритм замедления, спорт является более плавным и не оказывает воздействия

Предоставьте протокол последовательного порта, чтобы отправить инструкции о положении, чтобы контролировать положение двигателя на месте, вы также можете просмотреть текущее местоположение.

Заявление: этот набор данных и процедур относится к совместному контролю интеллекта. никто или любая единица не могут продавать без разрешения. после того, как они будут обнаружены, они будут наказуемы по законам. завершение технического обслуживания.

Многие клиенты купили доски., но многие люди задают мне эти вопросы., позвольте мне подвести итог., обеспечить удобство для разработки бесщеточного привода двигателя

1. Где находятся инженерные документы?

2. Как открыть инженерные документы

3. Мотор не был куплен мной. Как повернуть ваши двигатели

4. Как скачать программы, на вашу доску

5. Как сделать двигатель более плавным

6. Как настроить кольцо скорости и кольцо моментаПИД

7. То, с чем я начал, было то, как мотор Холла вращал Мотор энкодера или мотор без индукции.

8.Как настроить параметры запуска, бесщеточный двигатель с вращением (в последнее время многие клиенты задали этот вопрос., специальное описание)

9. Получите новый двигатель и не знаете, как быстро определить параметры двигателя., поделитесь (очень практично)

Суммируйте некоторые вопросы, ответы один за другим, в документ будут подведены Последующие вопросы.Инженеры заинтересованы в разработке бесщеточного двигателя

Более быстрое мастерство этой технологии, разработайте свой собственный бесщеточный двигатель.

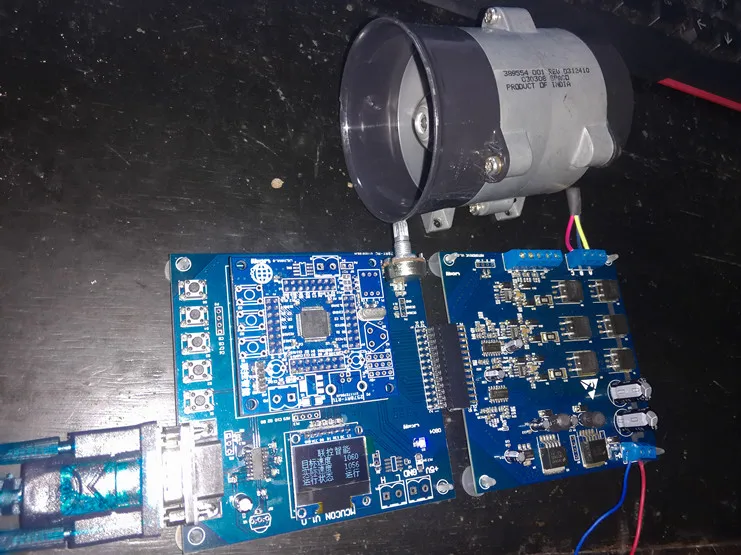

Управляемый этим комплектомВысокоскоростной турбинный вентилятор: (фактический проект)Бесиндуктивный векторный синусоидальный волновой привод

Видео демонстрация: http://v.youku.com/v_show/id_XMTczMDcwMzU2OA==.html

Для того, чтобы позволить клиентам инвестировать более быстро в развитие, сочетая вопросы клиентов и проблемы, возникшие в разработке, аннотировать программу, четкое понимание процесса потока.

Синусоидальный векторный алгоритмНет чувстваДемонстрация:

FOC2.0 (большой крутящий момент, плавный запуск, без удара, подходит для различных проектных приложений, вентиляторов, компрессорных насосов и т. д.)

http://v.youku.com/v_show/id_XMTY5MjA3Nzg3Ng==.html?beta&

Демонстрация бесщеточного запуска двигателя без индукции (FOC4.2) синусоидальный вектор:

http://v.youku.com/v_show/id_XMTY2NDUxNTY2NA==.html

Синусоидальный векторный алгоритмКомментарий на английском языкеДемонстрация:

Foc4.2 демонстрация

http://v.youku.com/v_show/id_XMTUzMDEzOTE5Ng==.html?from=y1.7-1.2

Демонстрация foc2.0( поддержка регулирования скорости нажатия клавиш, регулирование бесконтактной скорости потенциометра, аналоговый электрический автомобиль, отображение меню)

http://v.youku.com/v_show/id_XMTU1NTMyNzg1Mg==.html?from=y1.7-1.2

Демонстрация движения квадратной волны:

Бесконтактное регулирование скорости потенциометра:

http://v.youku.com/v_show/id_XMTU1NTY2Mzk2MA==.html

Ускорение и замедление клавиатуры:

http://v.youku.com/v_show/id_XMTU1NTY2MDU0NA==.html

Алгоритмы трапециевидного ускорения и замедления:

http://v.youku.com/v_show/id_XMTYwMzQ0NDkwOA==.html?from=y1.7-1.2

Алгоритм петли местоположения:

http://v.youku.com/v_show/id_XMTYwNDAwNjgwOA==.html

Дисплей изображения:

Экспериментальные фотографии

Holzer waveform

Синусоидальная форма тока двигателя

Управление петлей положения

Список доставки:

1. Плата привода двигателя блок

2. Пластина поддерживает четыре

3. Схематическая Схема платы для вождения

4. STM32 FOC4.2 Holzer процедура набор

5.STM32 FOC4.2 бессенсорная программа набор

6. STM32 FOC2.0Holzer процедураНабор(Поддержка клавиш и потенциометров)

7. STM32 регулировка скорости клавиатуры с квадратной волнойНабор

8. STM32 потенциометр регулировка скорости набор

9. Инструкция по одному экземпляру

10. F0C4.2Library Инструкция по использованию одна копия

11. Краткое описание проблем клиентов в разработке бесщеточного приводаОдна копия

Другие рецензенты прислали хвалюSTM32 FOC2.0Procedure ощущение или отсутствие ощущения, разработка и сбор материалов бесщеточного двигателя
