Стандартная версия: SDA-2A, USB часть часов использует ACCUSILICON femtosecond кристаллический осциллятор AS-318;

Высокая версия: SDA-2C, USB часть часов использует кристаллический осциллятор Crystek femtosecond CCHD-575;

Две другие версии одинаковые. Высокая версия особенно подходит для пользователей на базе USB.



SDA-2 декодер-это высокопроизводительный Hi-Fi-класс аудио декодирования усилителя, разработанный нашей командой. Он использует новейший чип серии xCORE-200 XMOS в качестве usb-аудиорешения и использует AKM497 DAC третьего поколения AKM в качестве DA. Чип преобразования, AK4118 как цифровой аудио вход приемник чип, использует STM32 как контроль всей машины, xilinx в больших масштабах FPGA как обработка системы часов и цифрового аудио потока. Усилитель для наушников часть принимает 4-полосная полный баланс дизайн, независимый дискретный класс amp цепи постоянного тока; Фронтальной ступени выход принимает аналоговые предварительно сценический дизайн, что не является способом цифрового затухания, влияющим на динамику звука; Имеет богатый входной и выходной интерфейсы, включая стандарт USB2 .0 входной интерфейс, SPDIF коаксиальный и AES сбалансированный вход, Аналоговый XLR сбалансированный выход, аналоговый RCA выход.

PCM поддерживает до 384 кГц, DSD использует собственную технологию прямого решения, поддерживает до DSD512, и все интерфейсы поддерживают декодирование DSD.

Чип DAC использует флагманский DAC AKM AK4497EQ; DSD использует собственный режим прямого решения. Цифровой поток DSD не проходит через внутренний цифровой фильтр и модулятор и работает в режиме NOS. PCM также может работать в режиме NOS, который соответствует концепции дизайна HQPlayer.


SDA-2 является первым декодирующим усилителем, который мы разработали, в основном с использованием следующих четырех основных технологий:

1. Usb-деталь использует нашу технологию изоляции первого поколения: технология SCIT (технология изоляции конденсатора Singxer), технология SCIT-это технология полной изоляции (изоляция земли), высокоскоростной сигнал с использованием микросхемы изоляции 150 Мбит/с, низкоскоростного сигнала с использованием изоляции оптопары, он может полностью изолировать помехи от ПК; Версия USB высокой версии может в основном достичь уровня SU-1 независимого цифрового интерфейса.

2, технология синхронизации источника и технология формирования FPGA, реформирование изолированного сигнала I2S; Таким образом, устраняет аддитивное дрожание, вызванное изоляционным чипом;

3. Автономная система часов использует кристаллический осциллятор femtosecond в качестве локальных справочных часов;

4, 4-сторонний дискретный усилитель класса А, полное сбалансированное усиление 8 патч-транзисторов на маршрут.


Технические показатели:


Частота образцов, поддерживаемая каждым входным интерфейсом:

PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,

176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц

[Какие USB и I2S поддерживают все частоты дискретизации, S/PDIF поддерживает до 192 кГц]

DSD: 2,8 МГц (DSD64) - DoP, native

5,6 МГц (DSD128) - DoP, родной

11,2 МГц (DSD256) - DoP, native

22,5792 МГц (DSD512) - native

[USB и I2S поддерживают все форматы DSD, S/PDIF и AES/EBU поддерживают режим DSD64 DOP]

Ширина Бит: до 32 бит над выходом I2S

До 24 бит по S/PDIF

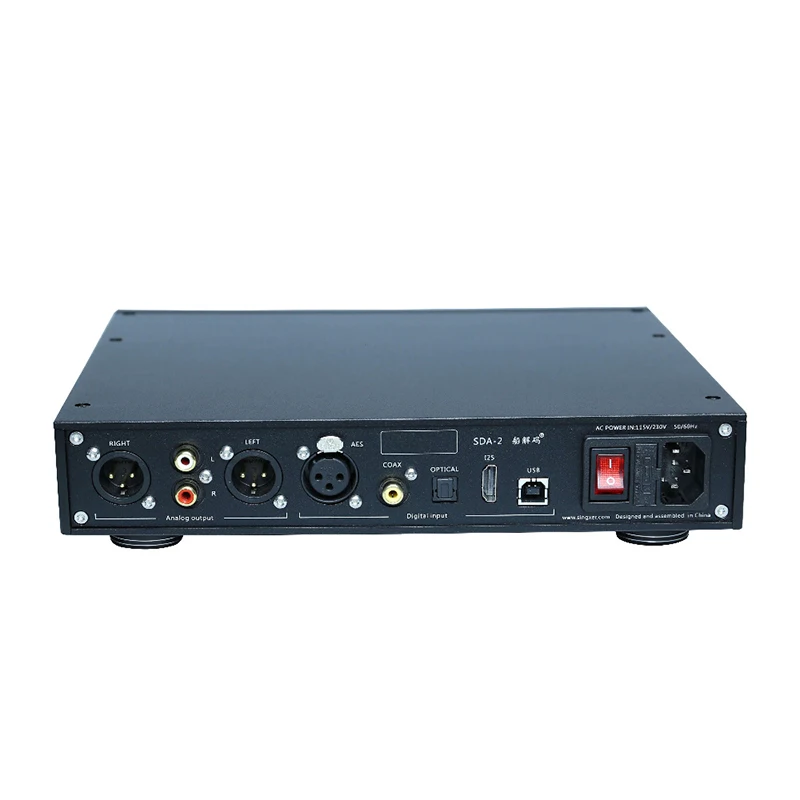

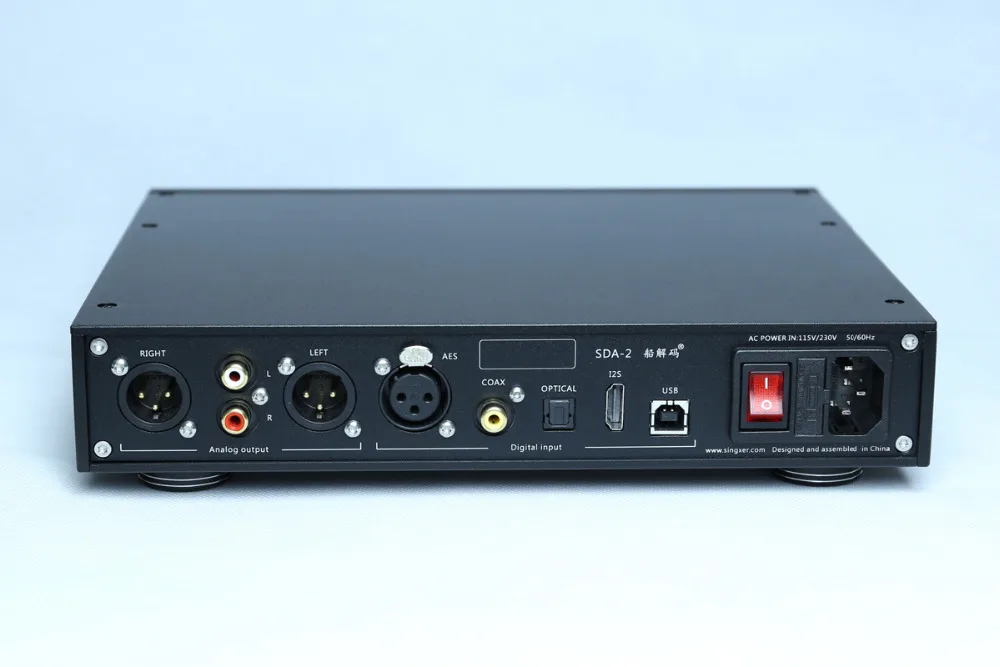

Электрические стандарты для каждого интерфейса:

1, вход USB разъем является стандартным USB-B Тип муфтовый стыковочный переводник USB источника питания Диапазон 4,5 V-5,1 V;
2, интерфейс SPDIF входной стандартный сигнал S / PDIF, входное сопротивление 75 Ом, входное сопротивление AES составляет 110 Ом;
3. Вход питания 115 В/230 В переменного тока, а внутренний 30 Вт o-образный трансформатор используется для источника питания;
4. Вход I2S-это уровень LVDS в виде интерфейса HDMI, совместимый с интерфейсом SU-1;



Аналоговый выход Производительность:
Выходной уровень (0dBFS):
PCM: один выход RCA-2 В RMS, сбалансированный выход XLR-4 В RMS
DSD: RCA одиночный выход 1,8 V RMS, XLR сбалансированный выход 3,6 V RMS
Выходное сопротивление: 22 Ом (RCA с одним концом) / 44 Ом (XLR сбалансированный)
Частотная характеристика: 20-20 кГц +/-0,2 дБ
Отношение сигнал/шум: 125 дБ
Искажения характеристики:
THD + N (1 кГц, 0dBFS) 0.00025% при fs = 44,1 кГц (PCM)
THD + N (1 кГц, 0dBFS) 0.00030% при DSD256
Динамический отклик (1 кГц, -60 дбф) 125 дБ
Разделение левого и правого каналов> 125 дБ

Сбалансированный выходной уровень шума: 2.2uv RMS



Ампер Баланс максимальная выходная мощность 3480 МВт @ 30Ω, 0dBFS

Мощность нагрузки
30Ω 3480 МВт
75Ω 1640 МВт
150Ω 920 МВт
300Ω 440 МВт
600Ω 220 мВт



Искажение сбалансированного выходного сигнала усилителя, 0dBFS, fs = 44,1 кГц (PCM)
75Ω нагрузка THD + N -105dB
600Ω нагрузка THD + N -110 дБ

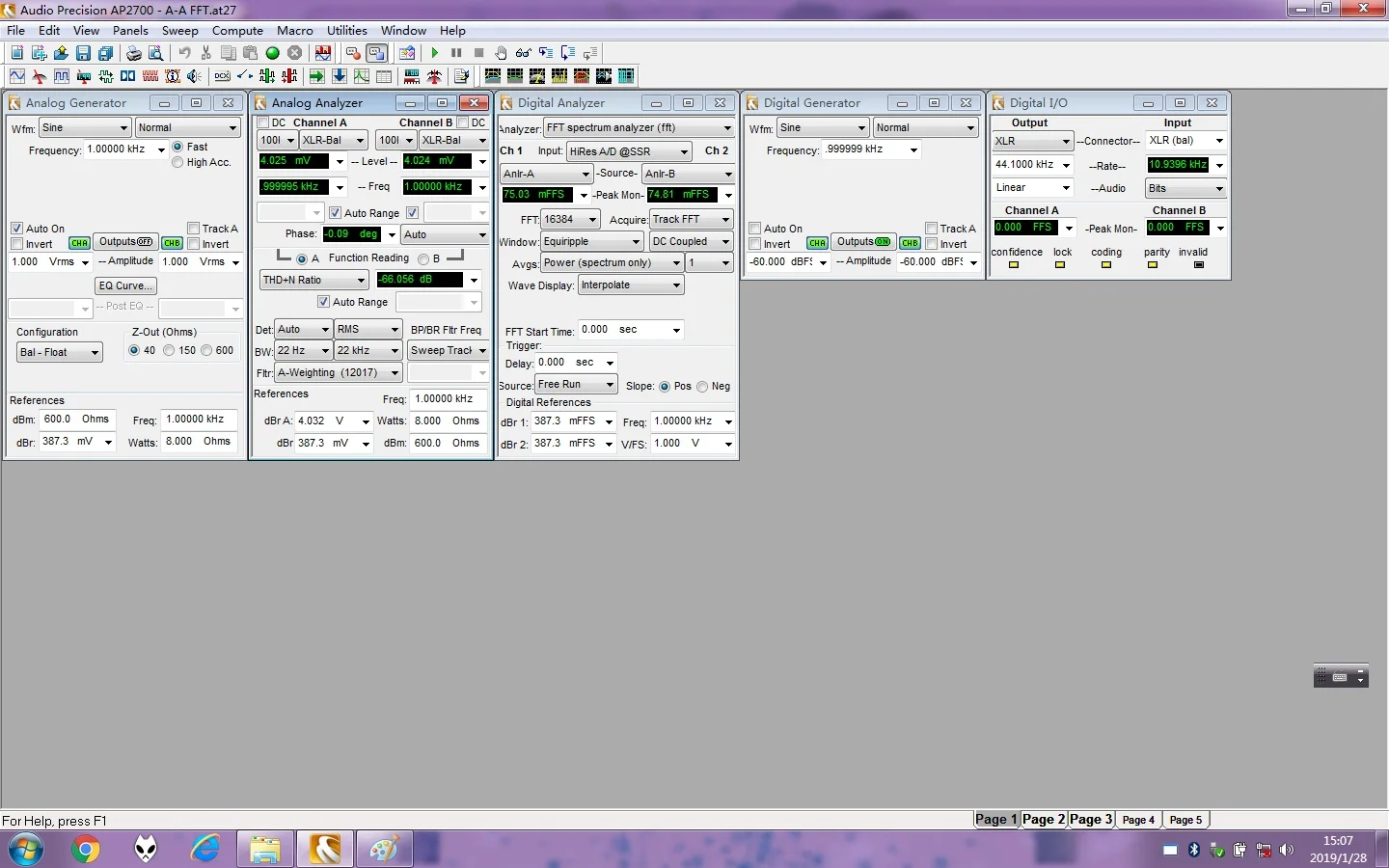

Ниже приведены Измеренные данные AP, все из них имеют сбалансированный режим выхода с фиксированным уровнем DAC, фильтр SHARP, fs = 44,1 кГц (PCM)

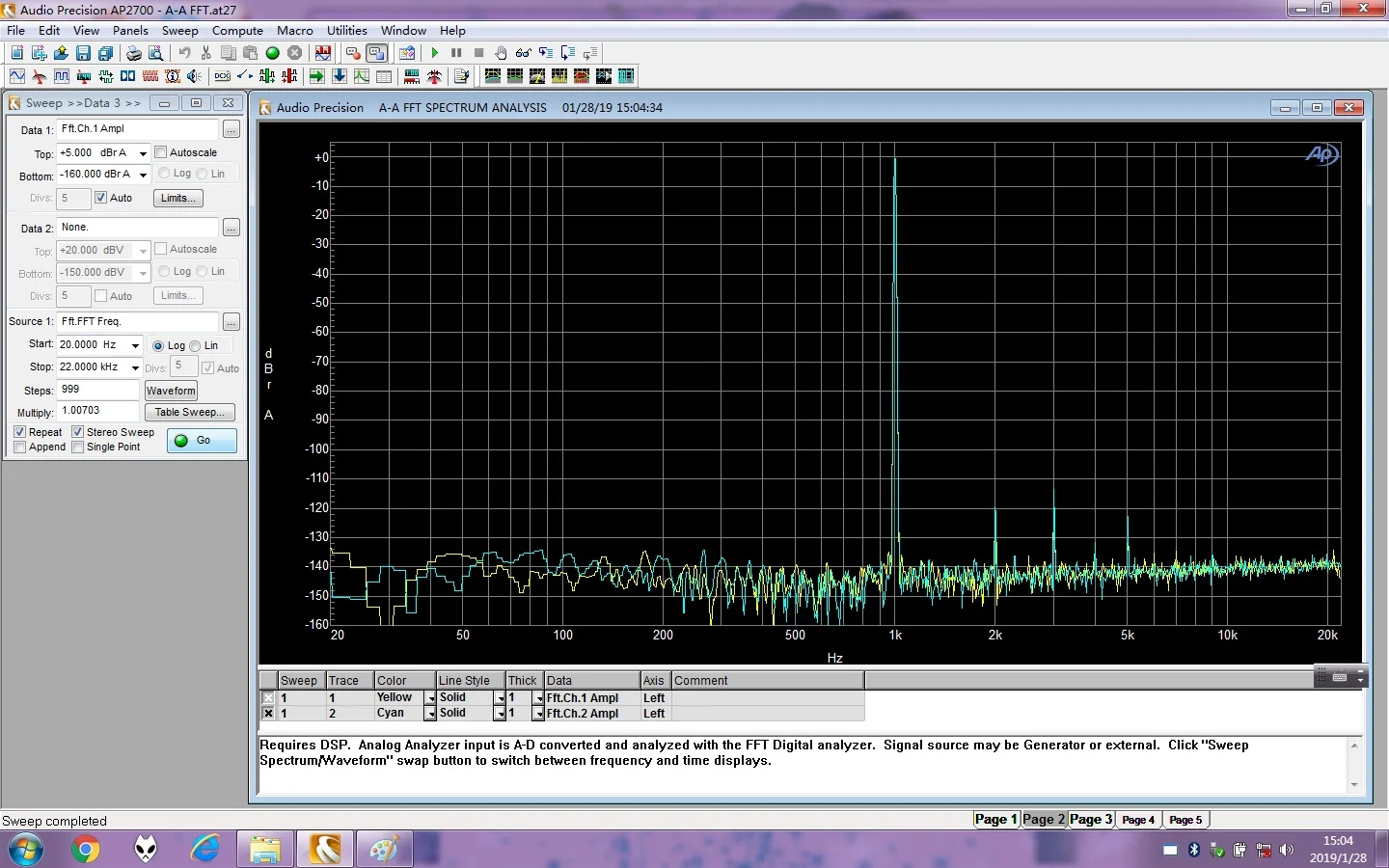

1. Очень чистый 1K FFT с только 2-5 гармониками, без высокой гармоники и других шпоров

2. Ультра низкий уровень шума, около 2.0uv

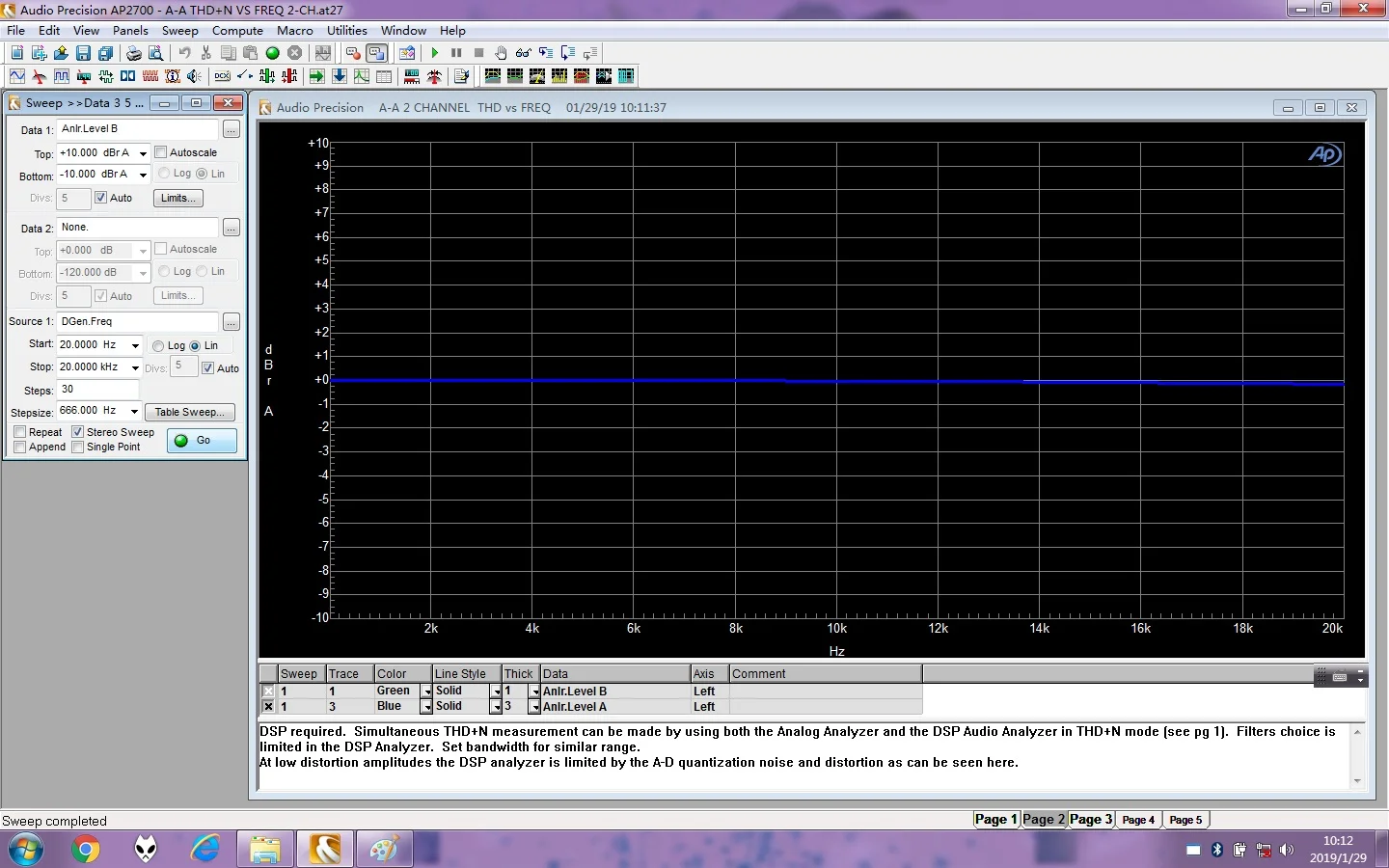

3,20-20k Частотный отклик, очень прямой

4. Отличная производительность искажений, THD + N проверка развертки держит весь диапазон частот ниже 0.00033%

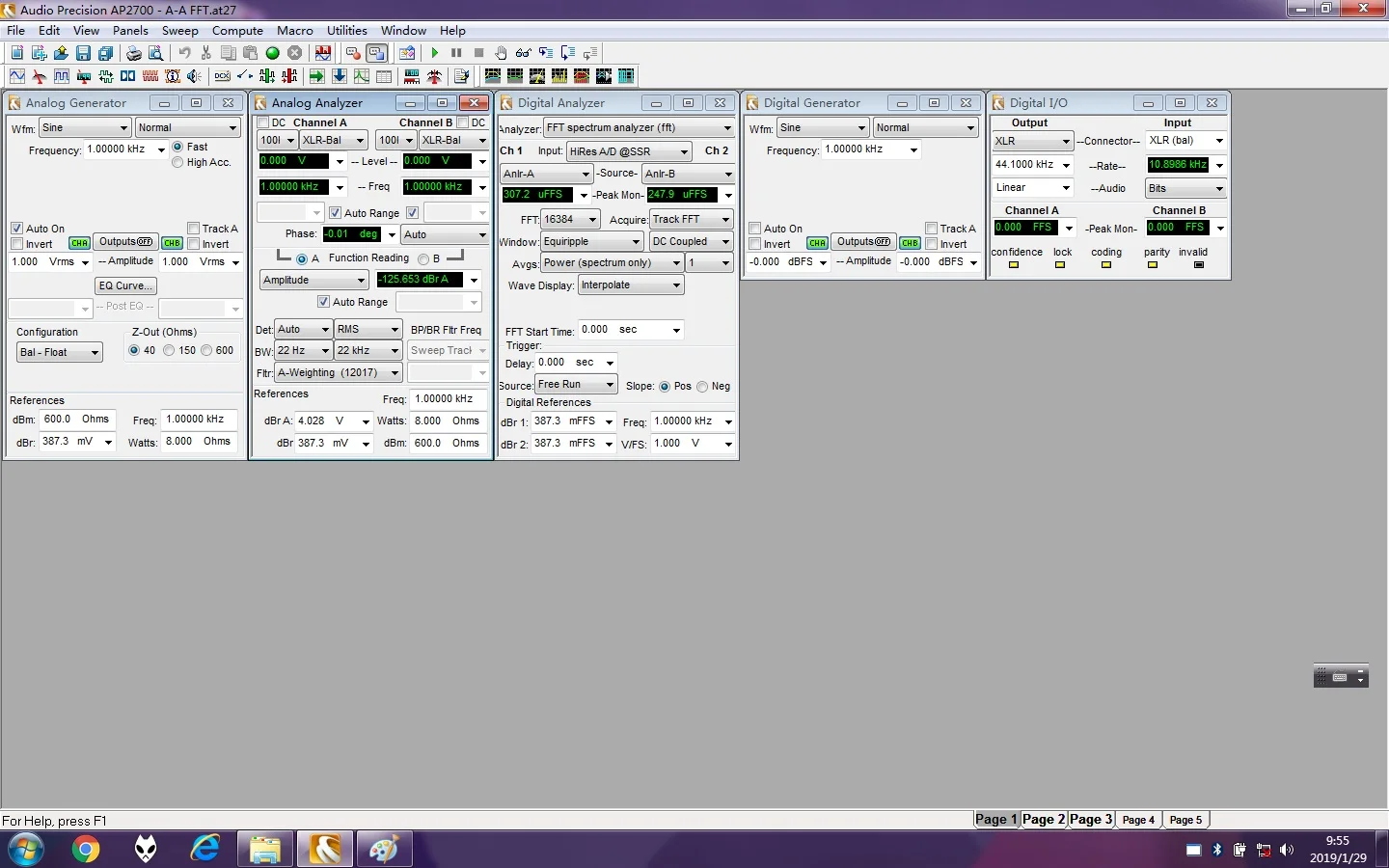

5. Отличное отношение сигнал-шум, измеренный SNR при 125,6 дБ




6. Быстрый динамический отклик, DNR достигает 126дб
