1. Описание:

Речь идет о WI-FI модуль на 4 канала (4-полосная) WI-FI беспроводной переключатель. Он интегрируется с MCU и кнопочным управлением. Он поддерживает подключение и управление 4 бытовыми приборами, которые можно отдельно включить/выключить с помощью приложения eWeLink и кнопок на модуле и пульте дистанционного управления. Пользователи могут переключаться на 2 режима: режим самофиксации, режим инчинга. В режиме самоблокировки пользователи могут включить/выключить 4 подключенных устройства самостоятельно. В режиме инчинга пользователи могут включить подключенные устройства в течение 0.5s (это время задержки может быть изменено в приложении).

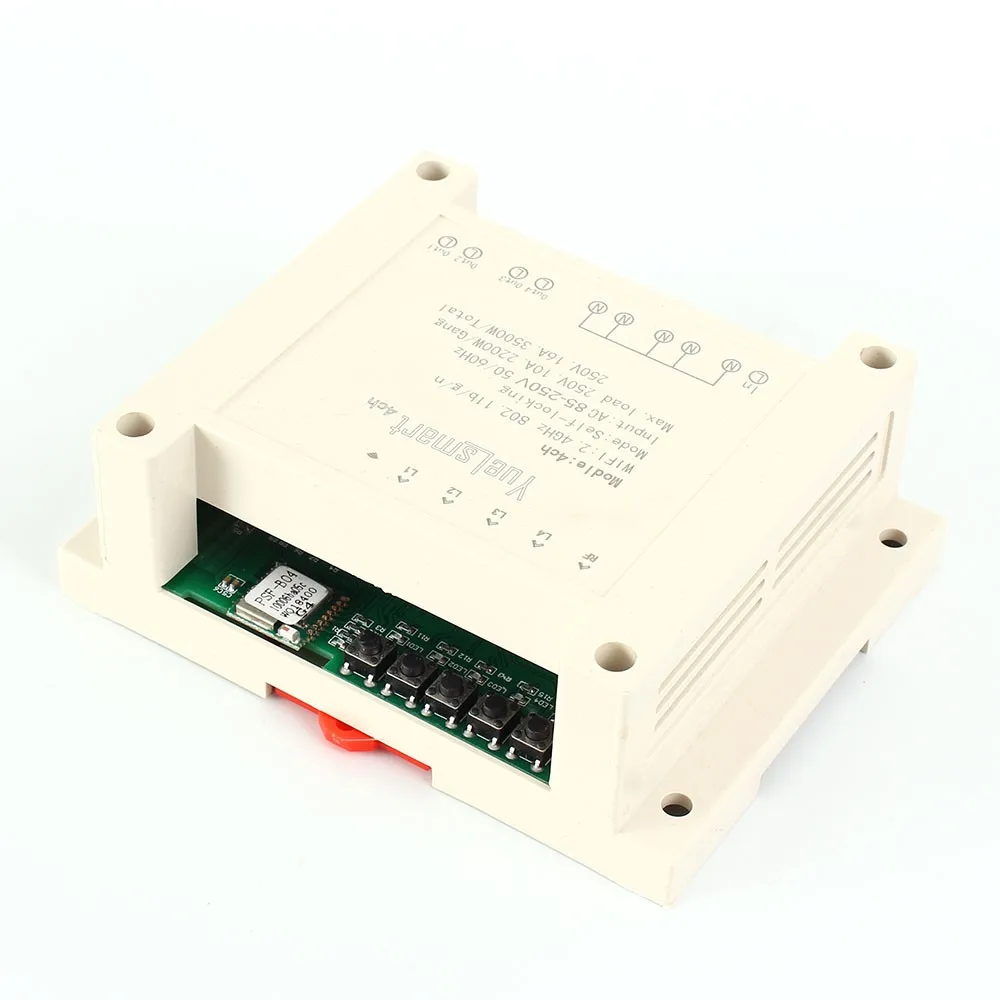

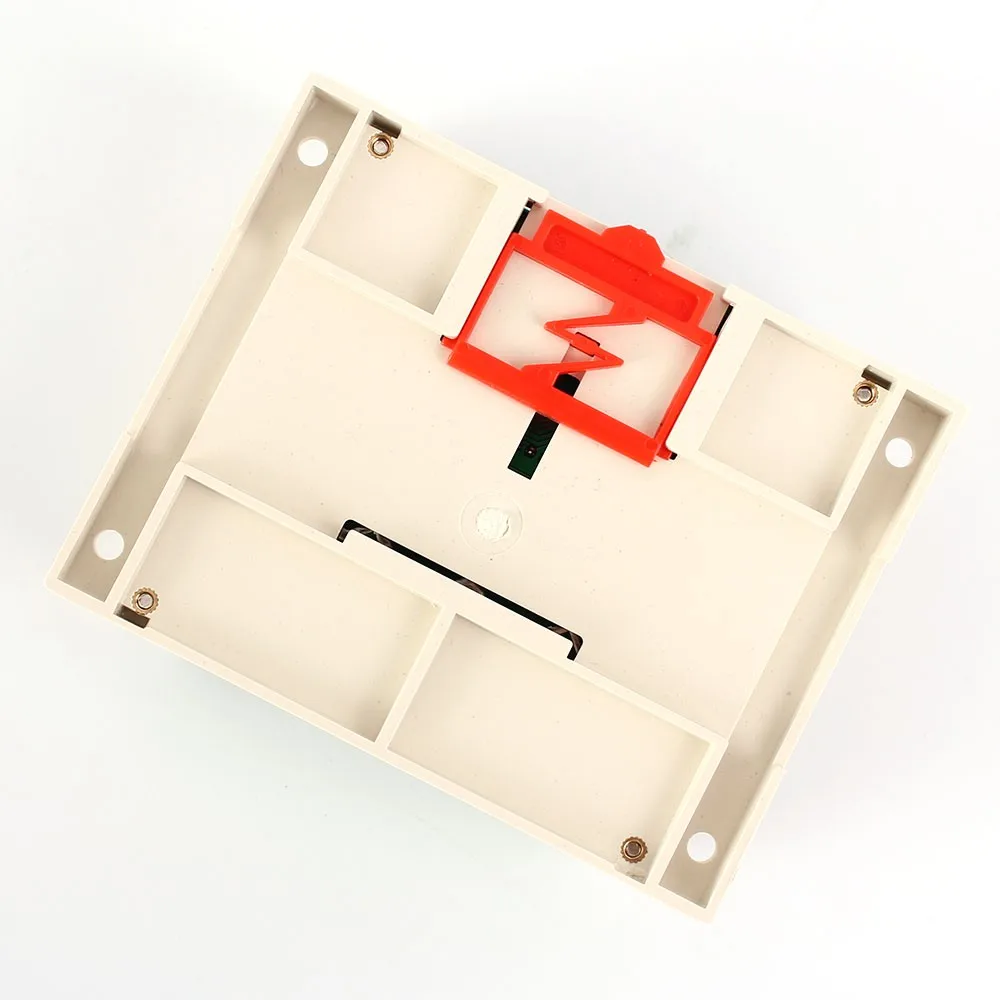

Корпус поддерживает din-рейку! (Посылка не включена!) din-рейка-это металлическая рейка стандартного типа, широко используемая для монтажных автоматических выключателей и промышленного контрольного оборудования внутри стойки оборудования.

Он поддерживает подключение и управление четырьмя бытовыми приборами, которые могут включаться/выключаться с помощью приложения eWeLink или кнопки или пульта дистанционного управления.

2. Особенности:

1>. Поддерживает управление приложениями;

2>. Поддерживает управление кнопками;

3>. Поддерживает отслеживание статуса, своевременные отзывы о состоянии бытовой техники в вашем приложении;

4>. Поддерживает удаленное Включение или выключение дополнительных устройств;

5>. Поддерживает одиночные/повторные/Обратный отсчет времени;

6>. Поддерживает многочисленные WIFI смарт-переключатели в одной учетной записи;

7>. Поддержка самостоятельного включения/выключения 4 бытовых приборов;

8>. Поддержка режима самостоятельной блокировки, режима инчинга;

9>. Поддержка таймера обратного отсчета и таймера по расписанию;

10>. Поддержка совместного управления;

11>. Поддержка iOS и Android;

12>. Простая установка, простота в обращении и может быть активирована немедленно и стабильно;

13>. Приложение поддерживает несколько языков;

14>. Поддерживает выход источника питания;

15>. Поддержка дистанционного управления 433 МГц.

3. Параметры:

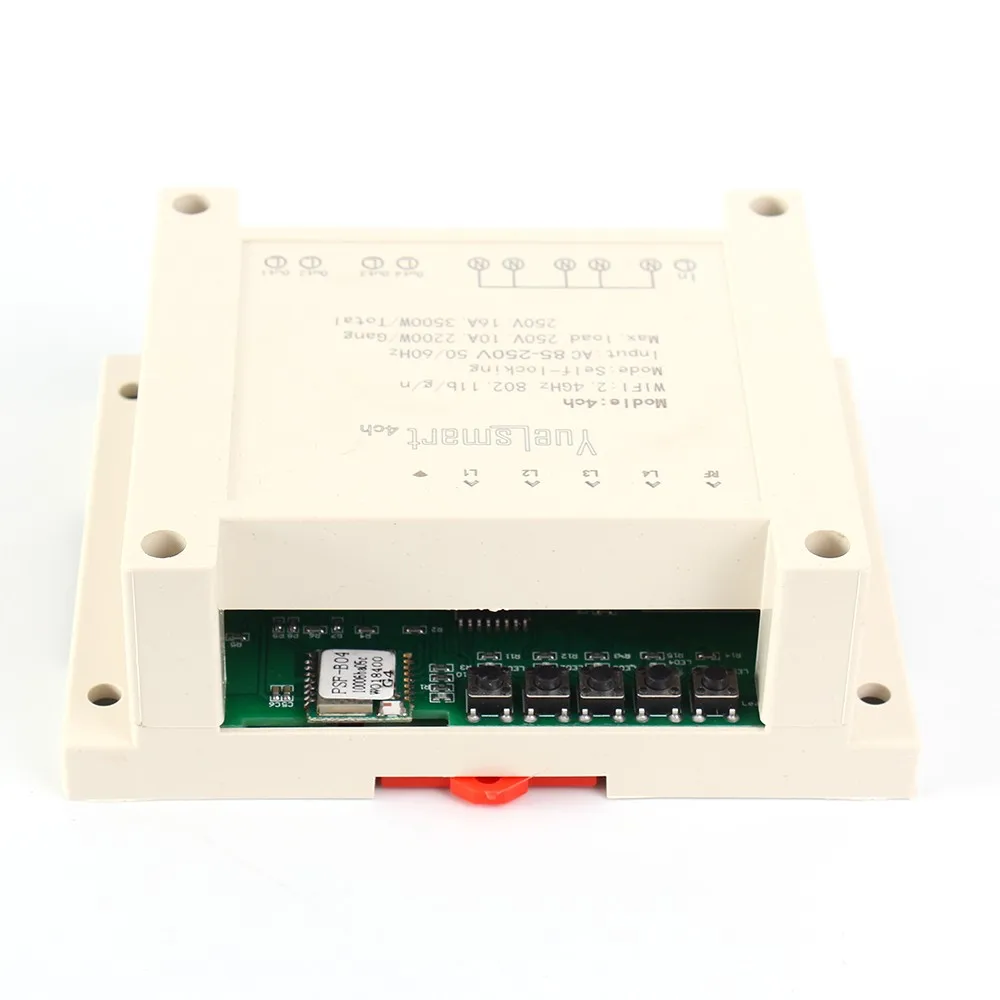

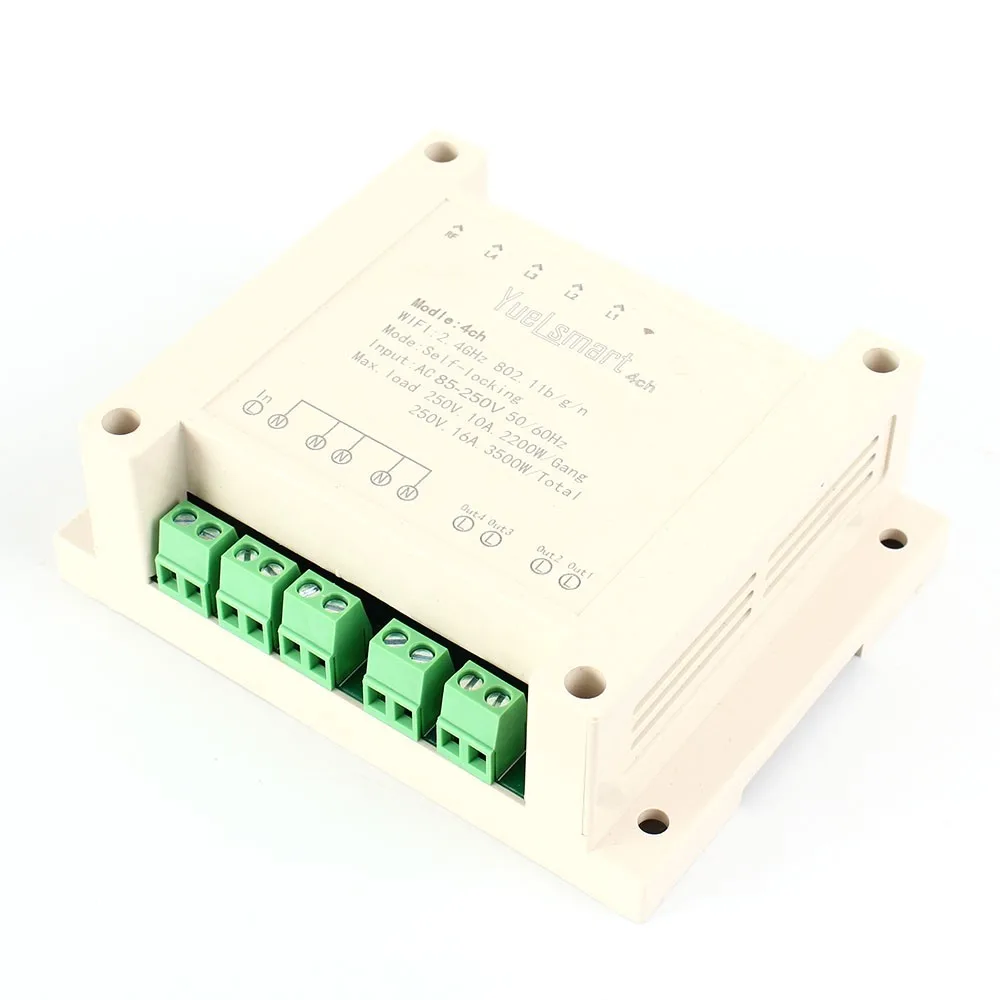

1>. Название продукта: 4 ch-rf WIFI Интеллектуальный переключатель с поддержкой пульта дистанционного управления

2>. Номер продукта: 4CH-RF

3>. Рабочее напряжение: 85 ~ 250 В переменного тока

4>. Напряжение нагрузки: 85-250 В переменного тока

5>. Ток нагрузки: 10A (макс. на каждом канале. Всего 16A)

6>. Цвет: белый

7>. WI-FI стандарт: 2,4 ГГц 802.11b/g/n

8>. Рабочая температура:-40 ℃ ~ 85 ℃

9>. Рабочая влажность: 0%-99.9% RH

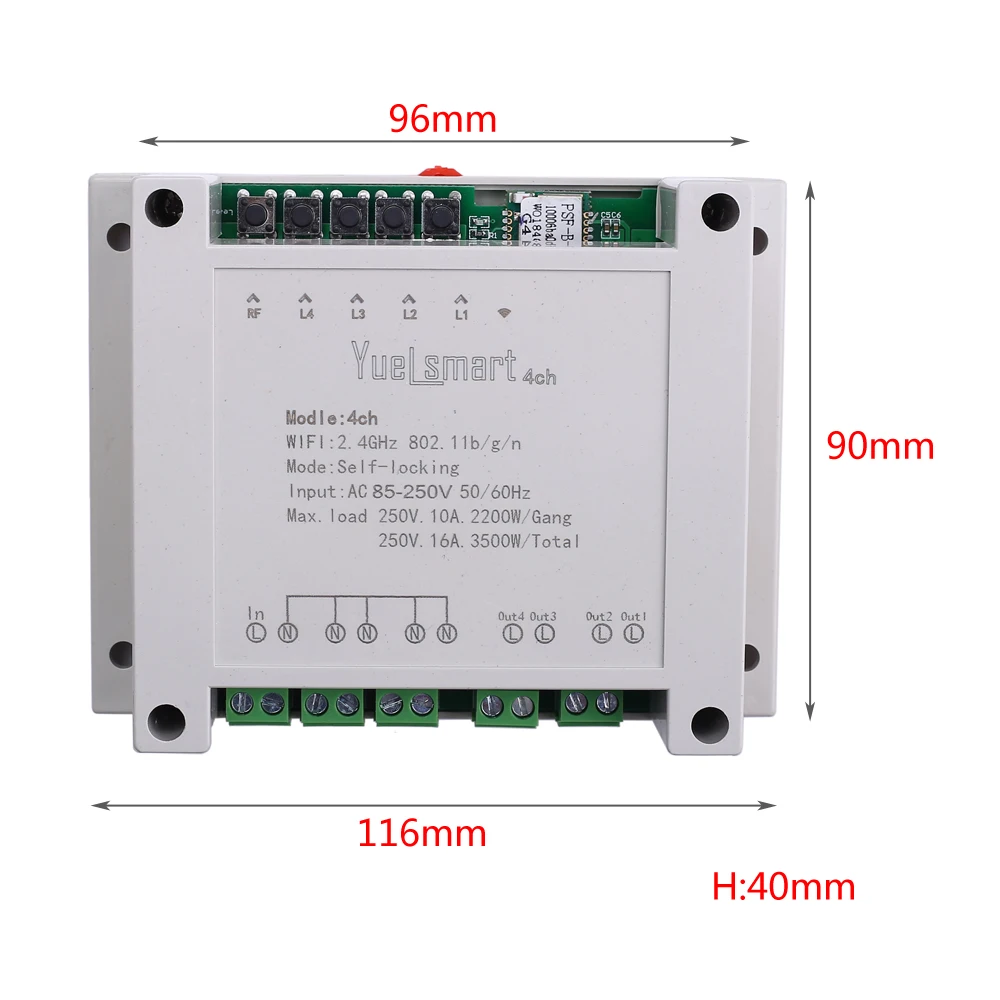

10>.4CH-RF Размер: 116*90*40 мм

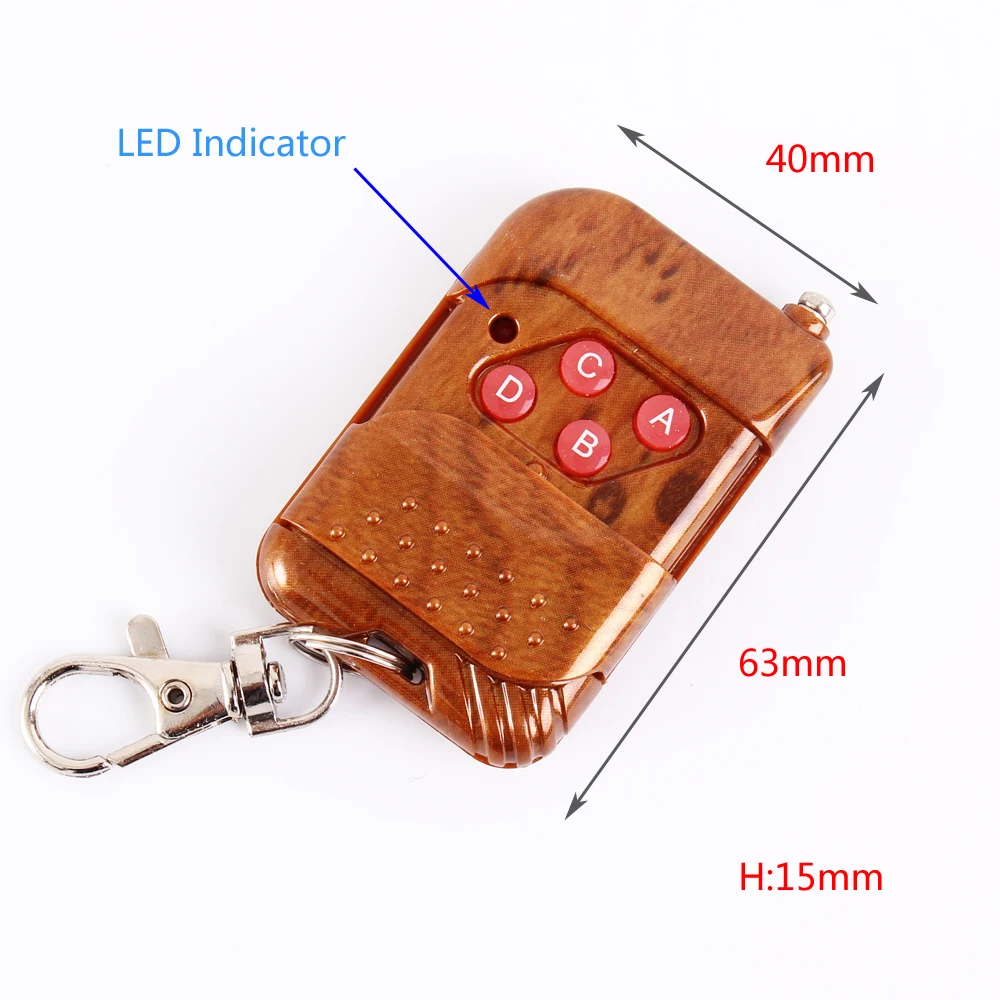

11>. Размер пульта дистанционного управления: 63*40*15 мм

4. Функция:

1>. Умные графики

Пользователи могут задать Повтор или отдельные графики синхронизации для включения/выключения устройств в соответствии с вашими потребностями. Вообразите, что светильник выключается в вечернее время (10:00 вечера) и в утреннее время (7:00 утра) каждый день автоматически.

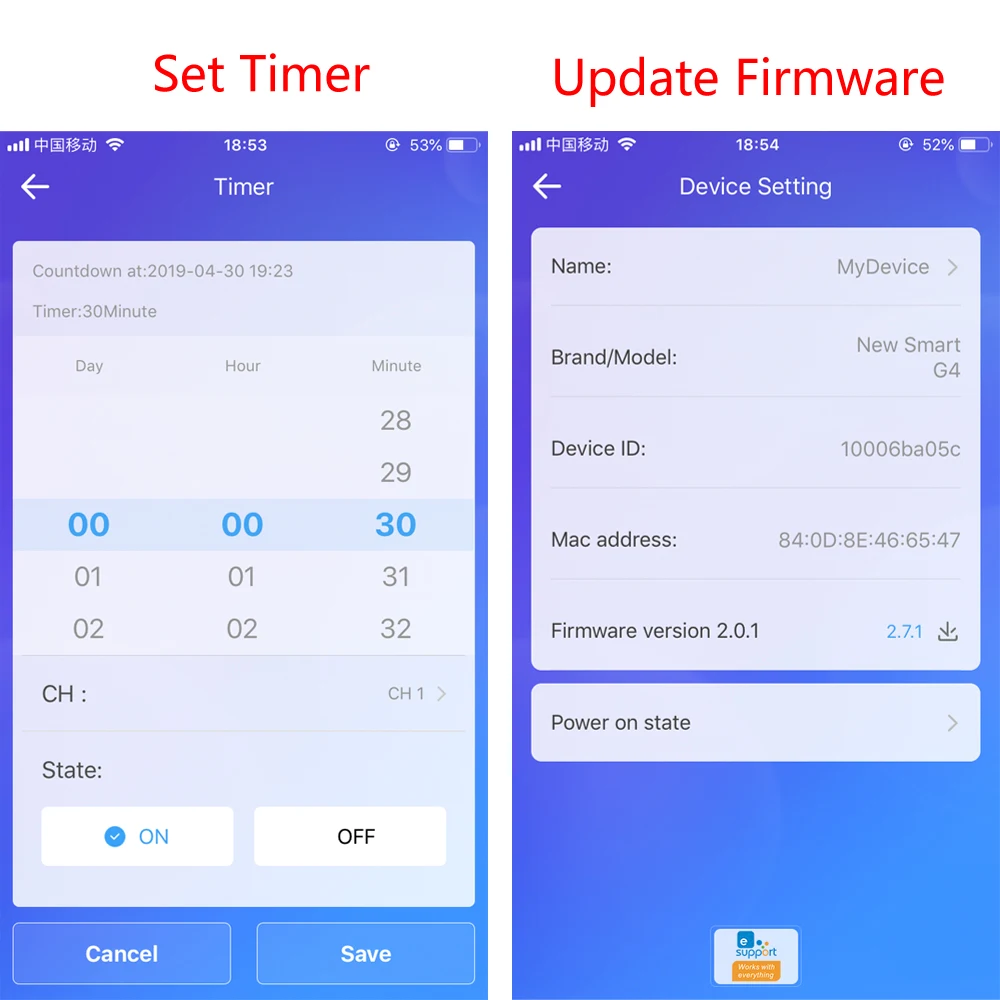

2>. Таймер обратного отсчета

Таймер обратного отсчета позволяет пользователям включать/выключать устройство во время обратного отсчета. Эта функция поддерживает до 24 часов обратного отсчета. Он может быть широко применен к устройствам с батареей для зарядки. Просто представь, что ваш мобильный телефон прекратил зарядку после 3 часов обратного отсчета.

3>. Умная сцена

Смарт-сцена позволяет пользователям использовать одно устройство для автоматического включения/выключения одного или нескольких устройств.

Таким образом, вы можете создать две сцены с именем «Возвращение домой» и «оставить дом». Как только вы приедете или выходите из дома, дверь открывается/закрыта, свет или другая бытовая техника автоматически включается/выключается.

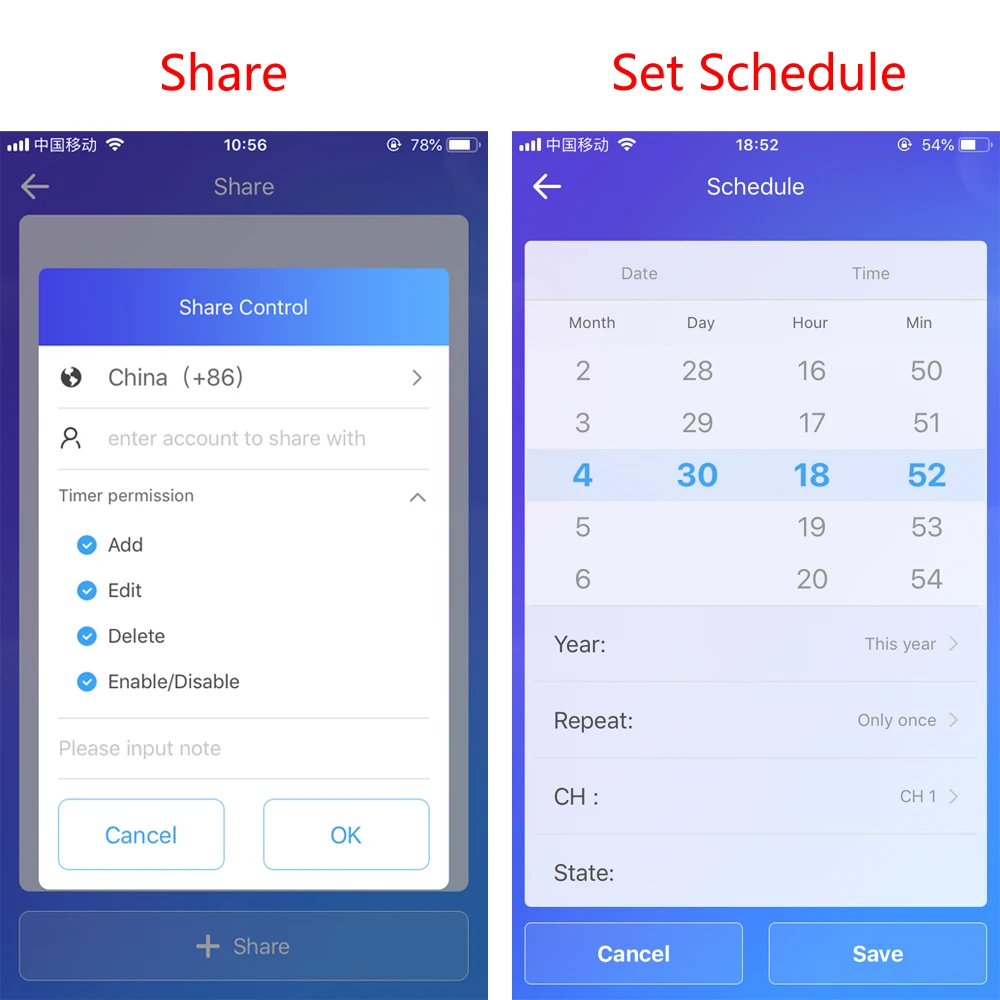

4>. Общий контроль

Владельцы устройств могут поделиться контролем своих собственных устройств с другими пользователями eWeLink. Пригласите членов вашей семьи вместе управлять вашим умным домом!

Нажмите на «shares» и Введите идентификатор eWeLink, с которым вы хотите поделиться (либо номер телефона, либо адрес электронной почты), убедитесь, что человек также онлайн. После подтверждения сообщения о приглашении он/она будет иметь право управлять вашими устройствами.

5>. Пульт дистанционного управления

Контролируется приложением. Включите/выключите электрические устройства из любого места.

5. Режим работы:

1>. Изменение режима работы:

По умолчанию используется режим самоблокировки.

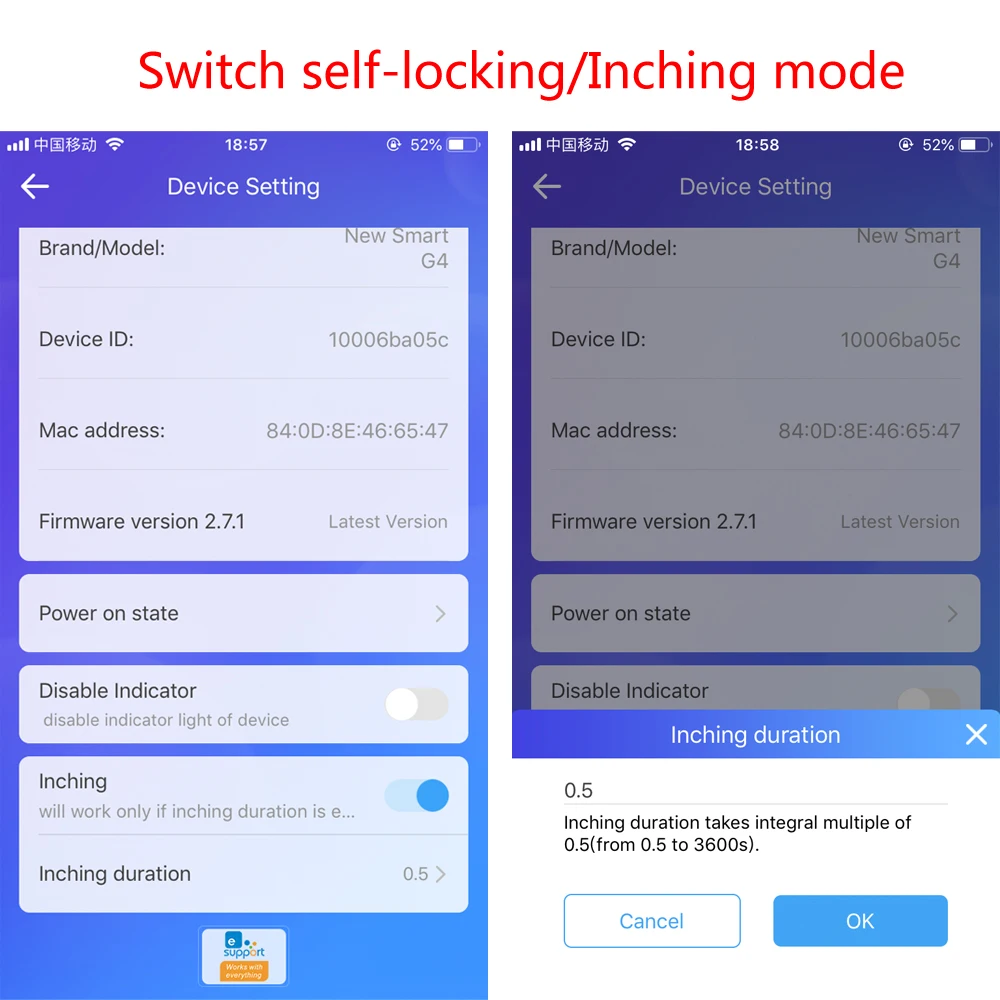

Пользователь может изменить режим работы в приложении: Настройка-> Настройка устройства-> включение инчинга-> Настройка продолжительности инчинга (по умолчанию 0.5s).

2>. Режим самоблокировки:

Управляйте каждым выходным разъемом 4.-выходное реле канала работает независимо друг от друга.

Например, если пользователи включили CH1, подключенное устройство продолжает включаться. Если пользователи выключат CH2, подключенное устройство будет выключено.

Например: Нажмите кнопку CH1, реле CH1 будет продолжать работать; Нажмите еще раз, реле CH1 выключено.

3>. Режим инширования: это также режим блокировки

Управляйте каждым выходным разъемом 4.-выходное реле канала работает независимо друг от друга.

Пользователи могут включить подключенные устройства для 0.5s.

Например, пользователи могут включить подключенное устройство CH1 для 0.5s, затем автоматическое выключение.

Например: Нажмите кнопку CH1, реле CH1 включится в течение 0,5 ss, а затем автоматически выключится реле CH1.

6. Метод управления:

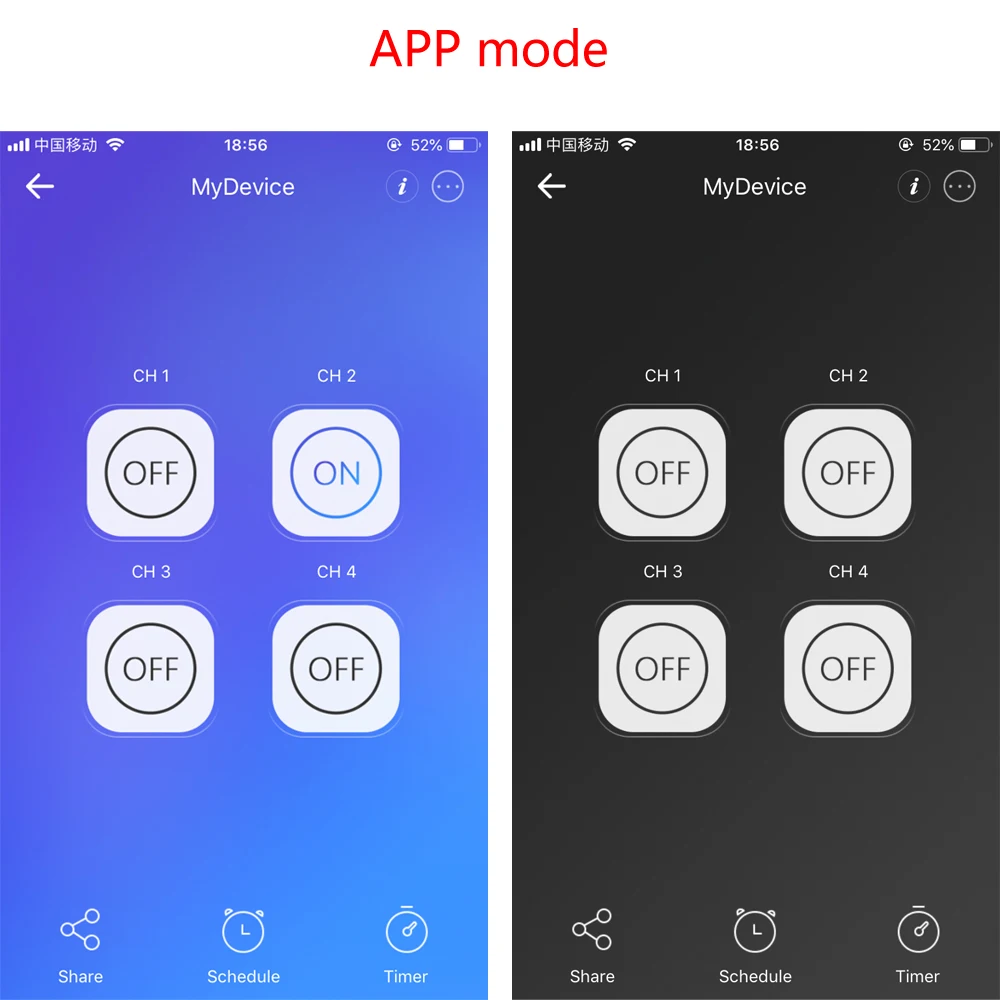

1>. Интеллектуальное управление приложением eWeLink в ручном режиме. Для включения/выключения устройства необходимо нажать кнопку на приложении.

2>. Режим управления кнопками. Нет необходимости в приложении в этом режиме. Просто нажмите кнопку L1 ~ L4, чтобы включить/выключить устройства напрямую.

3>. Пульт дистанционного управления. Используйте r можно использовать модуль дистанционного управления после того, как модуль соединен с пультом дистанционного управления.

7. Приложение eWeLink интеллектуальное управление:

1>. Модуль может управляться с помощью приложения интеллектуального управления.

2>. Он может добавлять/делиться/удалять устройство, устанавливать задержку, дистанционное управление приложением, получать статус работы и так далее.

3>. Шаги сопряжения:

Шаг 1: Установите и зарегистрируйте приложение eWeLink, выберите соответствующий язык. Используйте приложение для «APP Store» или «Google Play» или официальный веб-сайт eWeLink.

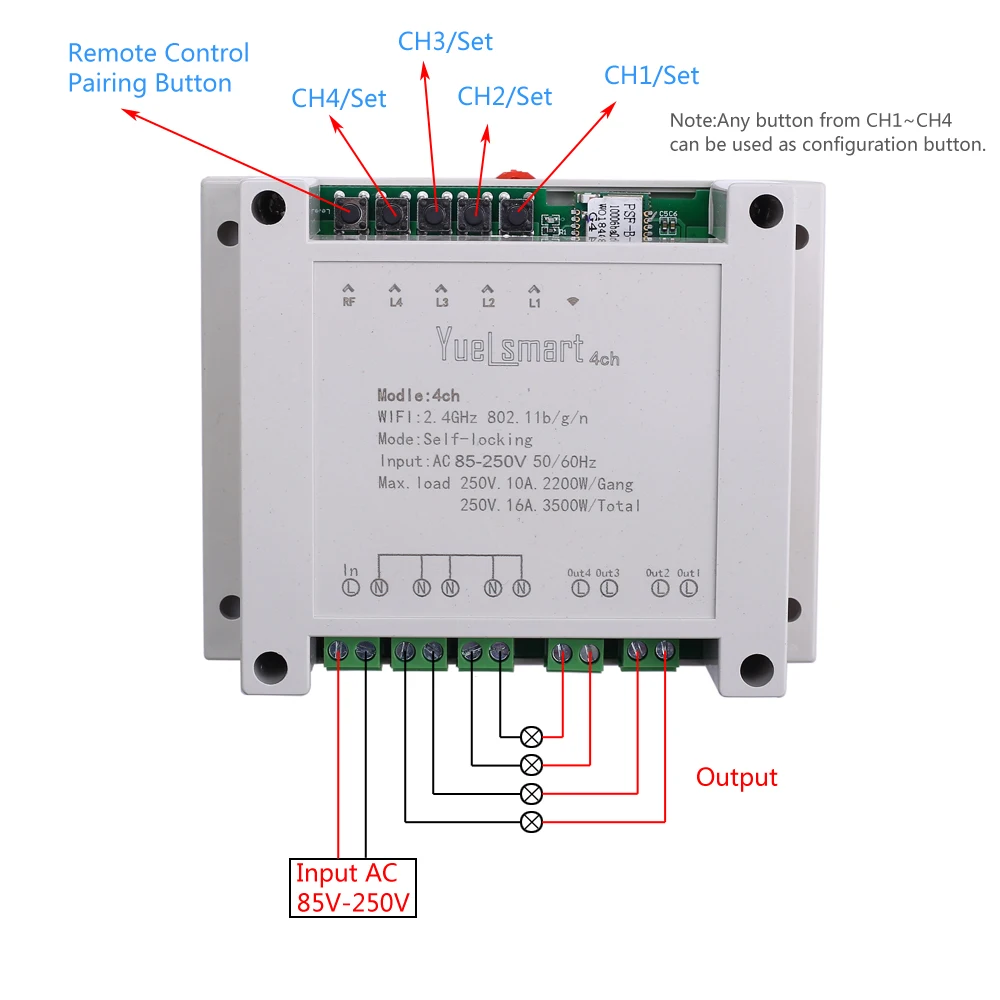

Шаг 2: подключите источник питания переменного тока 85 ~ 250 В на 'L' и 'N' на входном терминале. (Примечание: Пожалуйста, не подключайте к нагрузке перед сопряжением и тестированием.)

Шаг 3: Убедитесь, что модуль в диапазоне WIFI и телефона подключен к тому же WIFI роутеру.

Шаг 4: откройте приложение eWeLink.

Шаг 5: удерживайте нажатие кнопки set (любой из L1 ~ L4) более 7 секунд. Когда светодиодный индикатор начинает мигать, а затем нажмите кнопку «Добавить устройство» в приложении.

Шаг 6: выберите «Прикосновение» в приложении (рекомендуется). Пользователи также могут выбрать режим AP.

Шаг 7: введите имя WIFI и пароль, который подключен к телефону.

Шаг 8: ожидание и настройка около 3 минут.

Шаг 9: если сопряжение выходит из строя, повторите попытку несколько раз (удалите источник питания).

Шаг 10: сброс имени устройства модуля после успешного подключения.

Шаг 11: тест и набор модулей.

4>. Используйте шаги:

Шаг 1: Убедитесь, что уже успешно соединены между модулем и приложением.

Шаг 2: Убедитесь, что модуль в диапазоне WIFI, который имеет сопряженный.

Шаг 3: Убедитесь, что телефон подключен к Wi-Fi/4G/3G/2G. Любой интернет. Это означает, что телефон не должен подключаться к WIFI после успешного сопряжения.

Шаг 4: подключение к нагрузке на выходном терминале (нет необходимости подключать источник питания для загрузки отдельно для этого модуля).

Шаг 6: Нажмите кнопку CH1 ~ CH4 непосредственно для включения/выключения.

Шаг 7: селективный параметр Share/Schedule/Timer/Scene, если нужны эти функции.

Шаг 8: подключите источник питания переменного тока 85 ~ 250 В на 'L' и 'N' на входном терминале.

Шаг 9: использование и управление модулем.

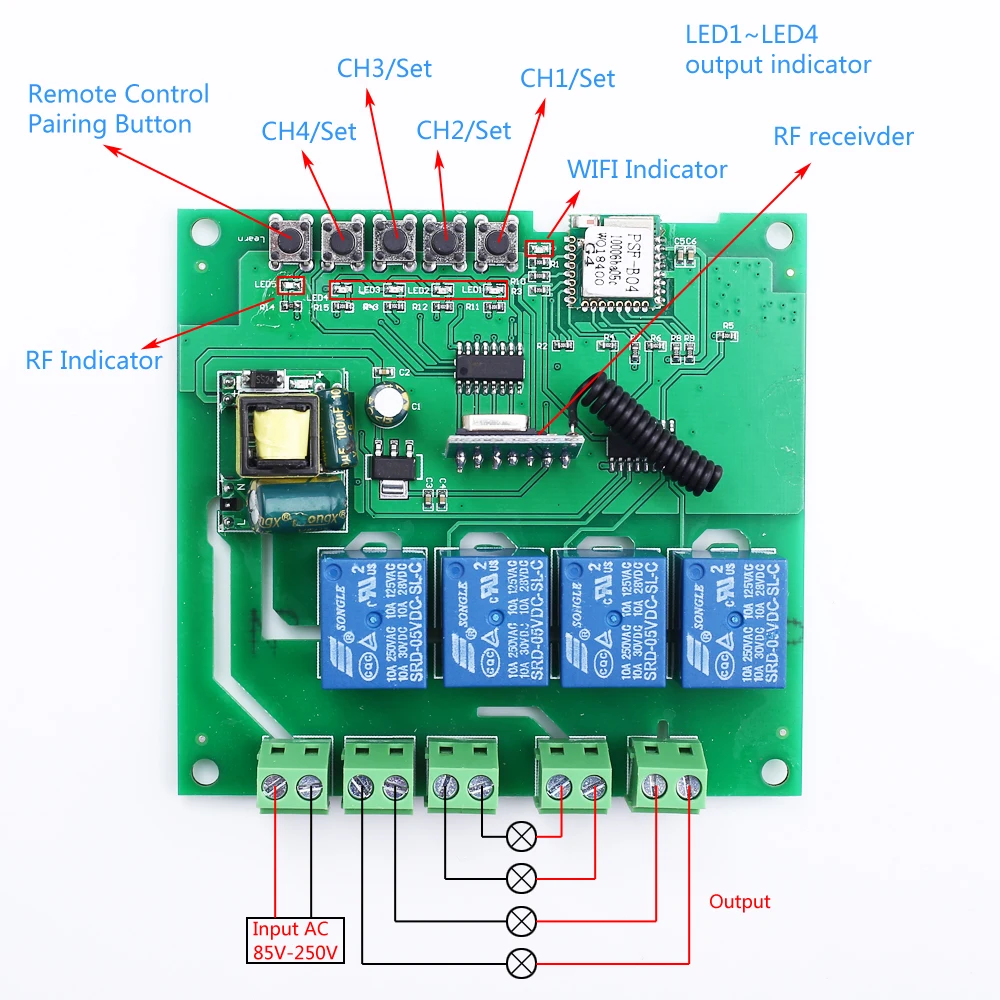

8. Кнопка управления:

1>. Модуль может управляться кнопкой L1 ~ L4 на модуле без пары с WIFI.

2>. Используйте шаги:

Шаг 1: подключите источник питания переменного тока 85 ~ 250 В на 'L' и 'N'.(Примечание: Пожалуйста, не Подключайтесь к нагрузке, прежде чем выбрать режим работы и тест.)

Шаг 2: тест. E.g нажмите кнопку L1 ~ L4, затем выходное реле включится, и светодиодный индикатор включится одновременно.

Шаг 3: Извлеките источник питания, а затем подключите к выходному терминалу.

9. Пульт дистанционного управления:

1>. Модуль может управляться дистанционным контроллером 433 МГц.

2>. Шаги сопряжения (по умолчанию сопряжены):

2,1> удерживайте кнопку сопряжения с пультом дистанционного управления более 3 секунд.

2,2>. Кнопка спуска.

2,3>. Нажмите кнопку на пульте дистанционного управления.

2,4> удерживайте кнопку сопряжения с пультом дистанционного управления более 10 секунд, чтобы очистить сопряжение, если необходимо изменить пульт дистанционного управления.

3>. Используйте шаги:

Шаг 1: подключите источник питания переменного тока 85 ~ 250 В на 'L' и 'N'.(Примечание: Пожалуйста, не Подключайтесь к нагрузке, прежде чем выбрать режим работы и тест.)

Шаг 2:Test.E.g нажмите кнопку на пульте дистанционного управления, затем выходное реле включится, и светодиодный индикатор будет включаться одновременно.

Шаг 3: Извлеките источник питания, а затем подключите к выходному терминалу.

10. Отношение режима управления:

1>. Он может поддерживать три управления одновременно. Например, пользователь может включить CH1 кнопкой, но выключить с помощью приложения.

2>. Приложение может получить статус работы, если Управление по кнопке.

11. Применение:

1>. Умный дом. Пульт дистанционного управления бытовой техникой, такой как кондиционер, электрические вентиляторы, рисоварки, фонари и т. Д.;

2>. Автоматическое управление двигателем;

3>. Интеллектуальная работа производственного цеха;

4>. Интеллектуальный контроль за сельским хозяйством;

12. Примечание:

1>. Он может выводить напряжение, поэтому модуль может подключаться к нагрузке напрямую!

2>. В первый раз, когда сопряжение, телефон должен быть подключен к WIFI от маршрутизатора. Не нужно подключаться к WIFI после успеха сопряжения.

3>. Его источник питания переменного тока и не может обеспечить напряжение от постоянного тока.

4>. Он не поддерживает локальную сеть (LAN).

13. Часто задаваемые вопросы:

1>. Почему реле начинает работать автоматически после включения питания?

В: плохой контакт, пожалуйста, удалите источник питания и повторно подключите более одного раза.

2>. Почему пара не может успешно работать?

В: Пожалуйста, убедитесь, что модуль находится в диапазоне WIFI от маршрутизатора. Телефон подключается к тому же WIFI. Во-вторых, нужно попробовать более одного раза.

3>. Может ли он получить статус работы?

В: да, приложение может получить статус работы.

4>. Почему приложение выключается и модуль не может управляться после успешного сопряжения?

В: модуль необходимо установить внутри после успешного сопряжения около 1-2 минут. Затем проверьте «описание состояния индикатора WiFi», чтобы найти причину. Проверьте, устанавливает ли ваш маршрутизатор MAC-адрес фильтрации. Удалите устройство и повторите сопряжение. Используйте маршрутизатор 2,4G и не используйте другие.

5>. Почему нельзя добавить устройство?

В: закройте WIFI на телефоне и подождите более 10 минут. Затем перезагрузите Модуль и повторно подключите WIFI. Держите модуль близко к маршрутизатору.

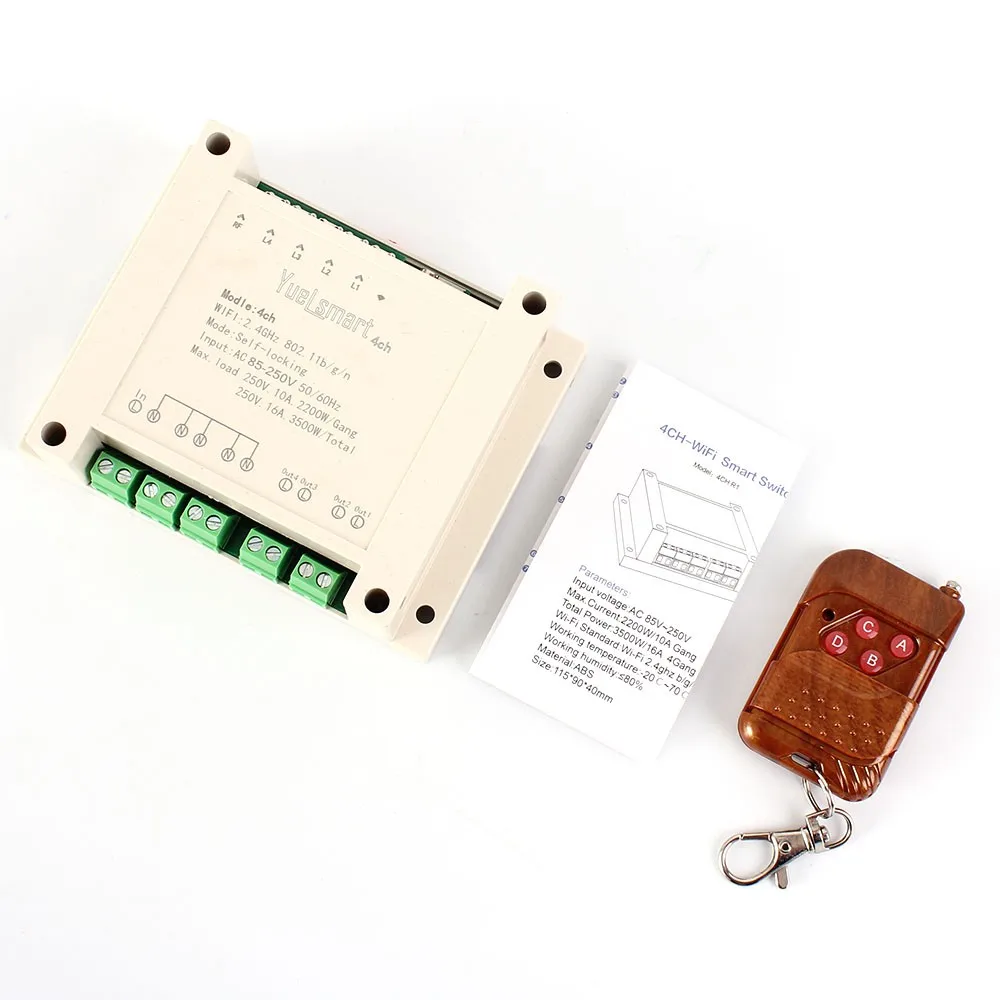

14. Посылка:

1>.1 шт 4CH-RF WIFI Интеллектуальный переключатель поддержка пульта дистанционного управления;

2>.1 шт. 4-кнопочный пульт дистанционного управления;
