Генератор сигналов PWM частота импульса рабочий цикл регулируемый модуль ЖК

Генератор сигналов PWM частота импульса рабочий цикл регулируемый модуль ЖК

Особенности:

Технические характеристики:

Описание модуля

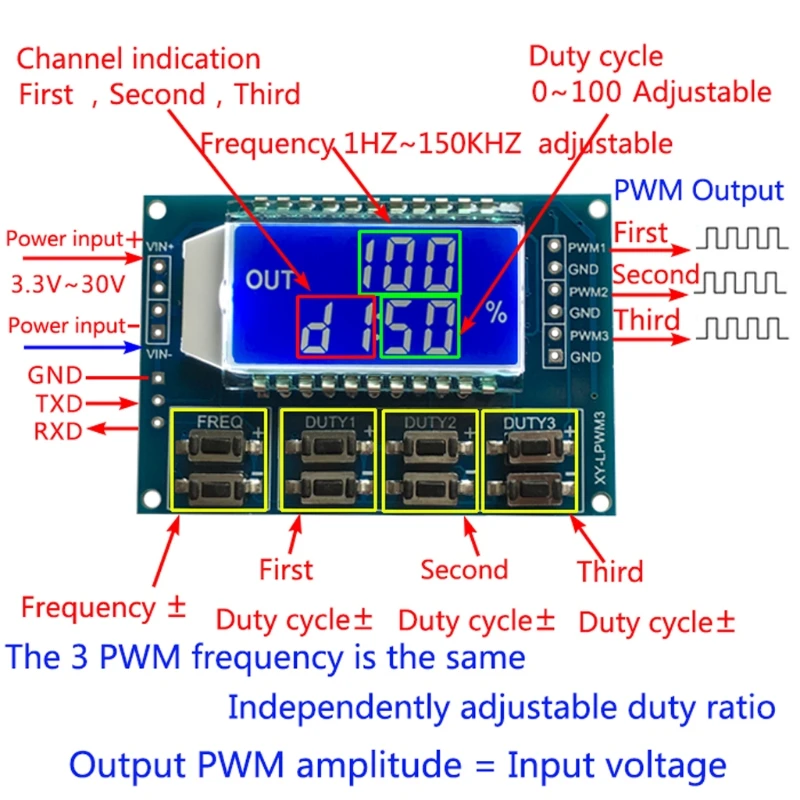

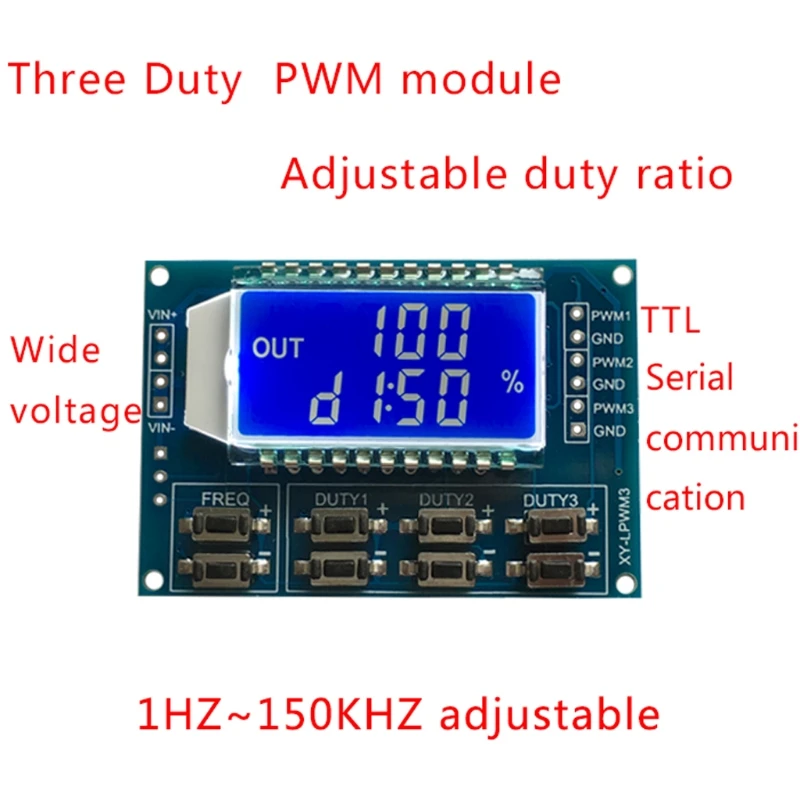

Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано самостоятельно

Частота делится на четыре области, автоматическое переключение:

1.XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц;

2.X.XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц;

3.X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц;

4.X.X.X (десятичное значение находится в месте):1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц;

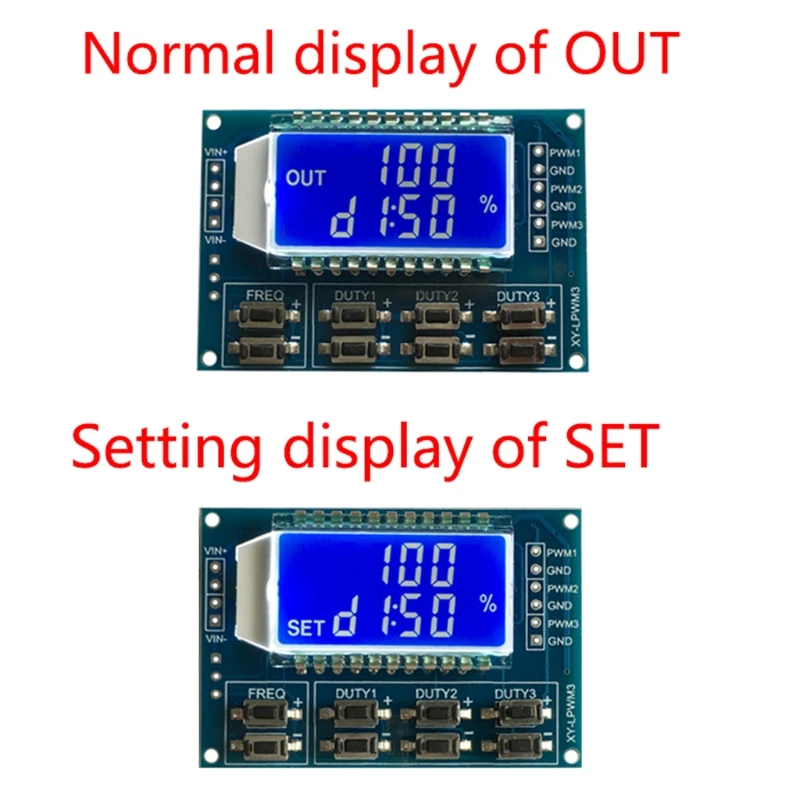

Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц;

1,01 представляют Пульс 1,01 кГц;

54,1 представляют Пульс 54,1 кГц

1.2.4 представляют Пульс 124 Гц

Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %.

Все параметры могут быть автоматически сохранены в чехол power cut.

Параметр настройки

Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности.

3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения.

Область применения:

1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов

2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;

3. Генерирует регулируемые импульсы для MCU использования;

4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений).

UART Serial

Скорость передачи данных: 9600 бит/с длина данных: 8

Остановка биты: 1

Контрольные цифры: нет

Регулятор давления газа: Нет

1. Установите частоту ШИМ

«F101»: установленная частота 101 Гц (001 ~ 999)

«F1.05»: Установите частоту 1,05 кГц (1,00 ~ 9,99)

«F10.5»: Установите частоту 10,5 кГц (10,0 ~ 99,9)

«F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0)

2. Установите коэффициент мощности PWM

"DX:YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины;

Например, d1:050, установить 1th PWM коэффициент пошлины до 50%

3. Прочитайте параметры настройки

Отправьте строку «чтение», чтобы прочитать параметры настройки.

Формат сообщения: F156,D1:052,D2:059,D3:058,

Набор удачного возврата: вниз

Не удалось вернуть комплект: осень

Размеры: 5.5x3.8 см/2.17x1.50inch

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

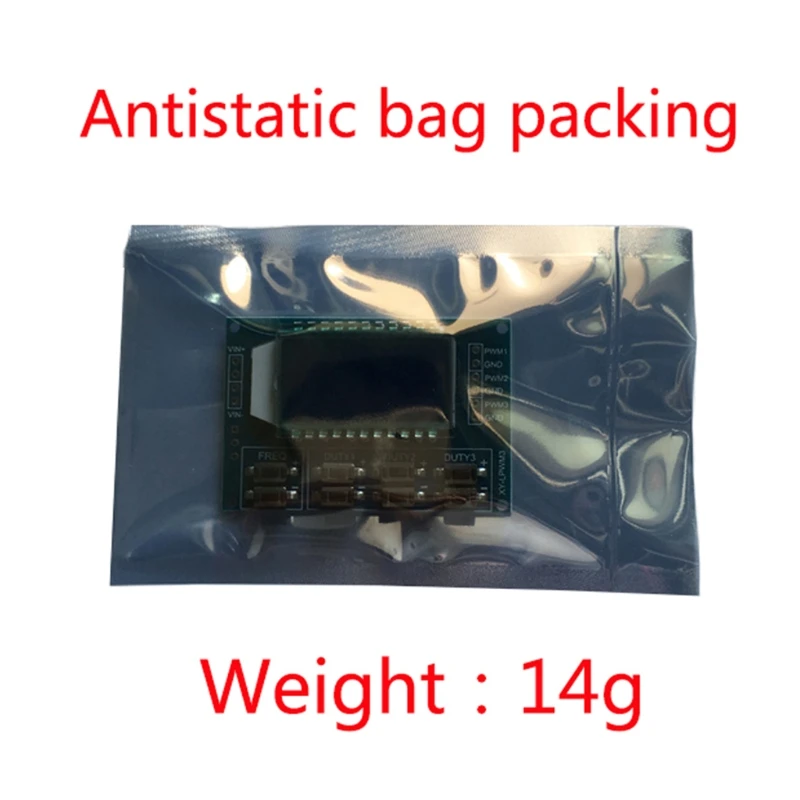

Посылка включает в себя:

1x модуль
