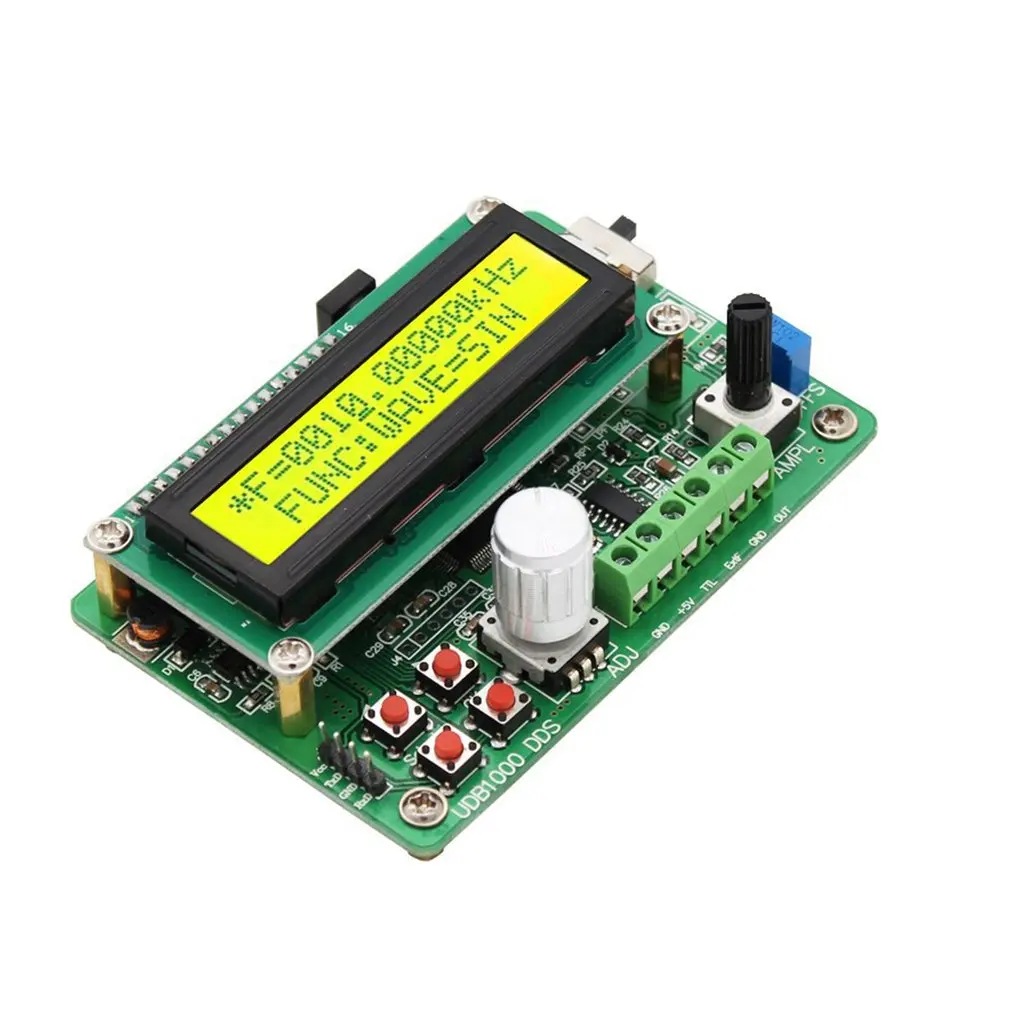

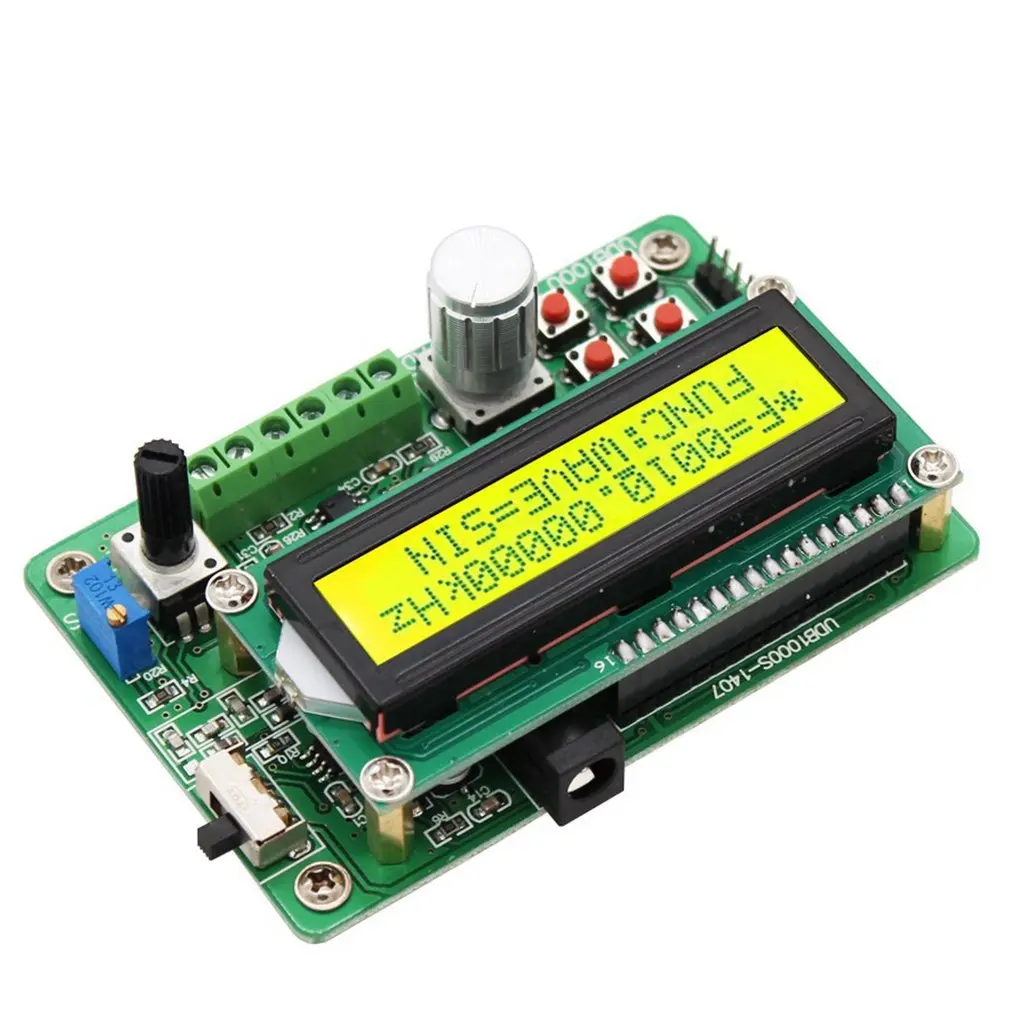

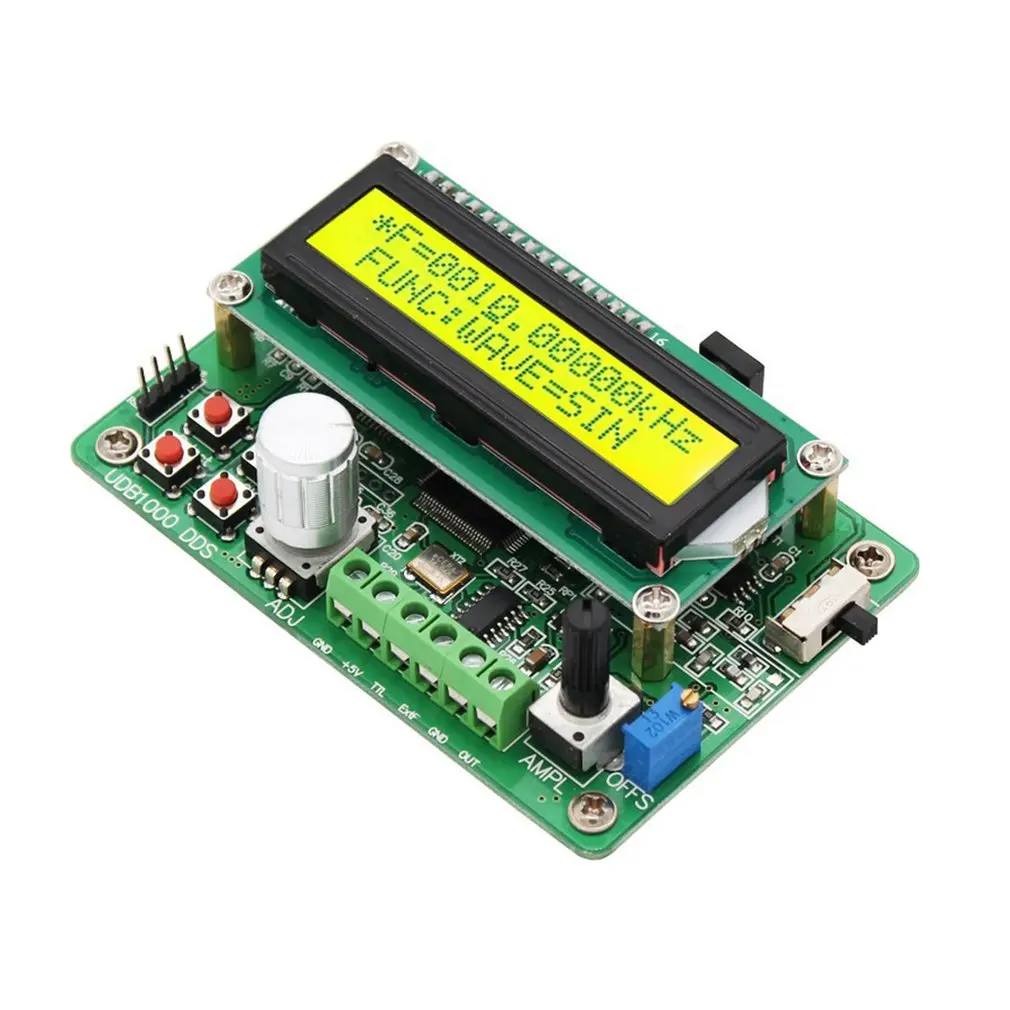

UDB1000 серии источник сигнала DDS генератор сигналов с 60 МГц Частотомер развертки модуль (с коротким и передачи данных)

Особенности:

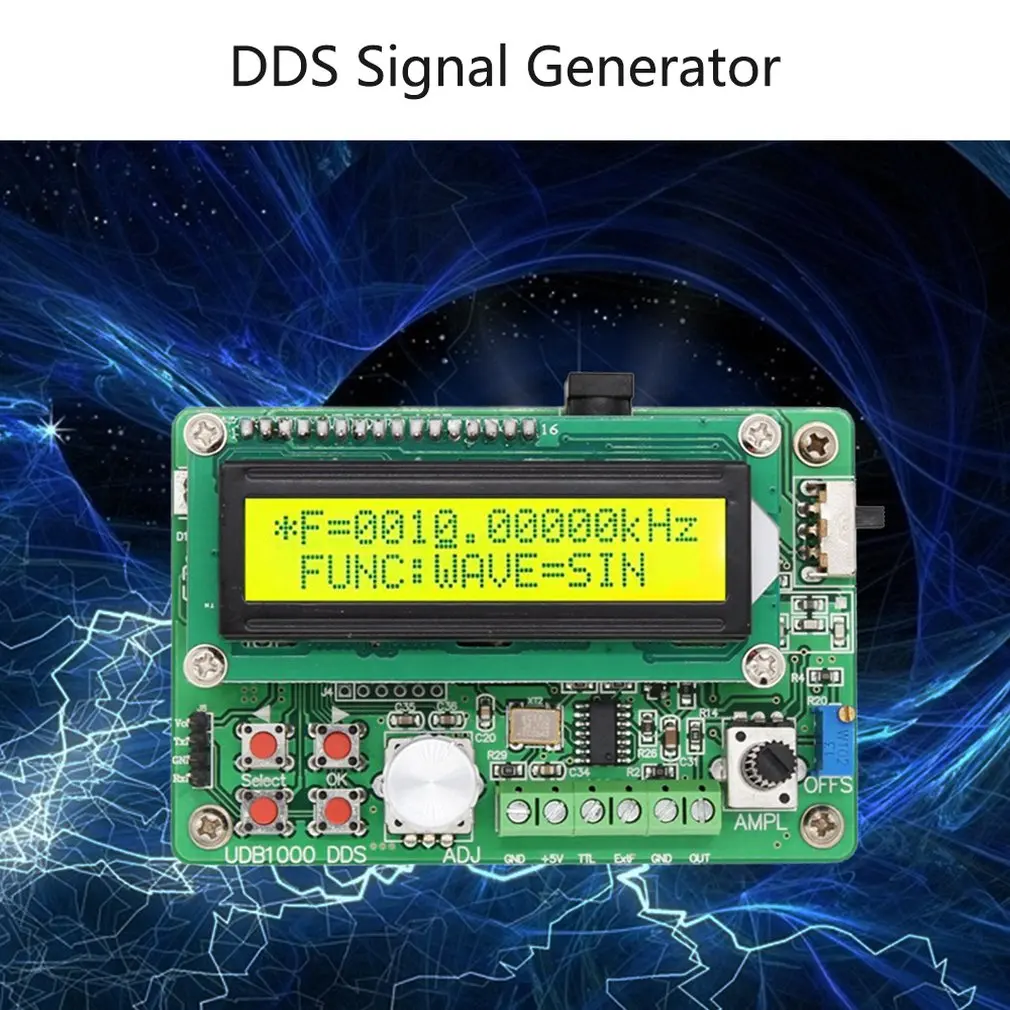

Серия UDB-100 × S-генератор сигналов на основе прямого цифровой синтез (DDS). Конструкция FPGA проста в использовании и обладает высокой стабильностью сигнала.
Он питается от DC5 и капитального ремонта; блок питания и выходы поддерживают различные функции сигналов, таких как Синусоидальная волна, квадратная волна волны и форма волны пила.
В то же время, он имеет три функции ttl синхронного выхода и 60 МГц Частотомер.
Это идеальное оборудование для электронных инженеров, лаборатории, производственных линий, обучения и исследований, а также может использоваться в качестве поддерживающего модуля для промышленного оборудования.
1. Сигнал: он может выводить синусоидальную волну, квадратную волну (рабочий цикл регулируется), треугольную волну, подъемная Форма волны пила, импульсная волна, ttl цифровой сигнал;
2, квадратный волновой рабочий цикл 1%-99% непрерывное регулируемое измерение: прибор имеет функцию измерения частоты и подсчета
3, сканирование: функция сканирования развертки, может достичь частотного сканирования
4, хранение и передача Функция: с 10 комплектов параметр функция хранения, M0 ~ M9, загрузки автоматически вызова M0 позиционные параметры.

Технические характеристики:
Минимальная частота: 0,01 Гц
Выходное сопротивление: 50 г ± 10%

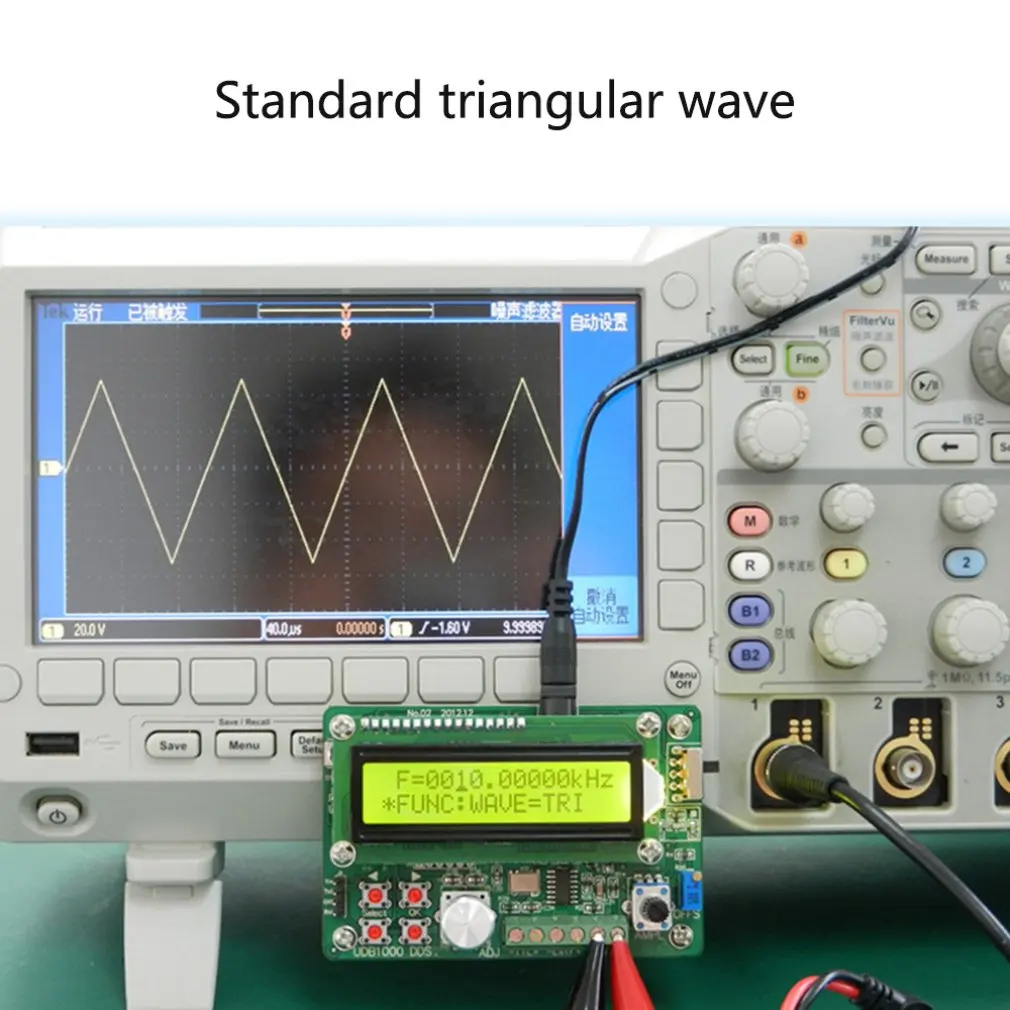

Форма выходного сигнала Тип: Синусоидальная волна, квадратная волна, треугольная волна, форма волны пила
Выход модуляции: развертка по частоте
Синусоидальная волна: гармоническая система 40dbc (<1 МГц), 35dbc (1-1,8 МГц)
Искажение ≤ 0,8 (Контрольная частота 1 кГц)
Квадратная волна: время подъема: ≤100ns Overshoot: ≤5%

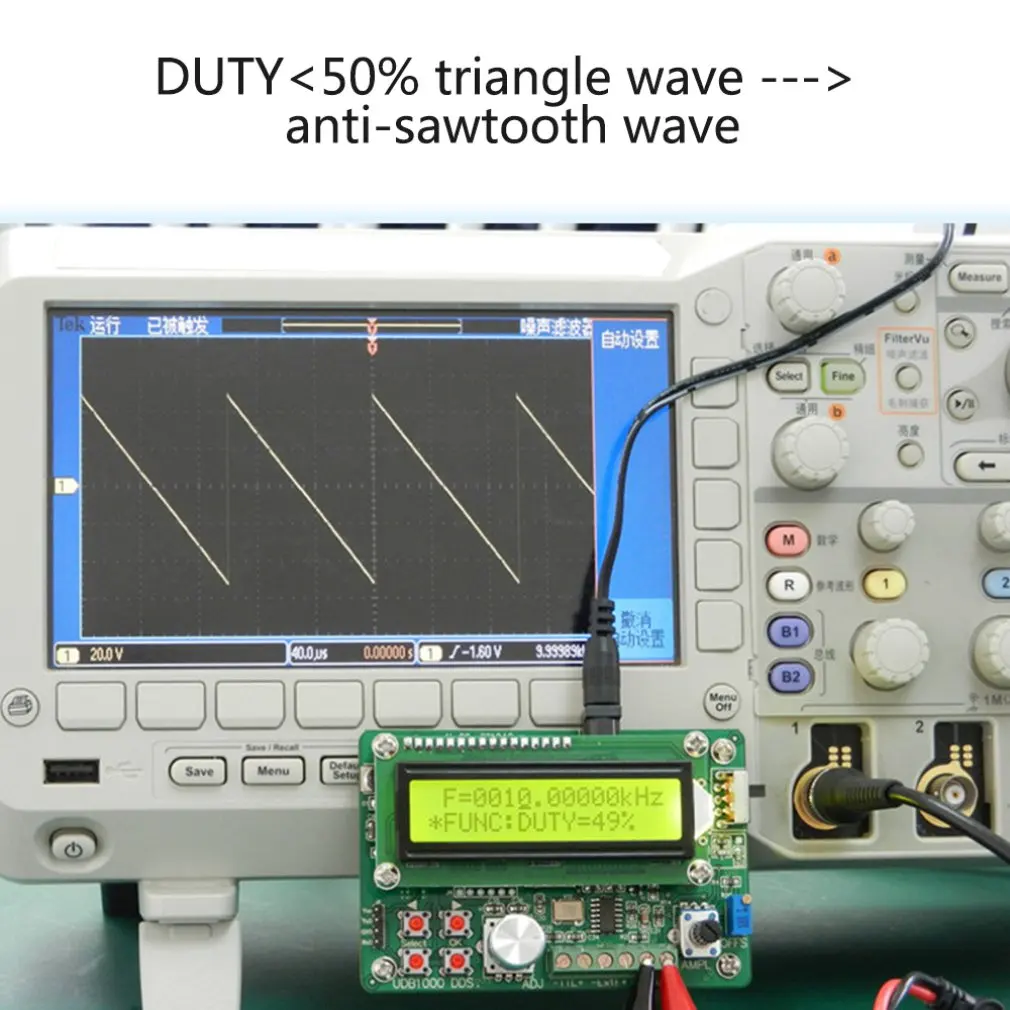

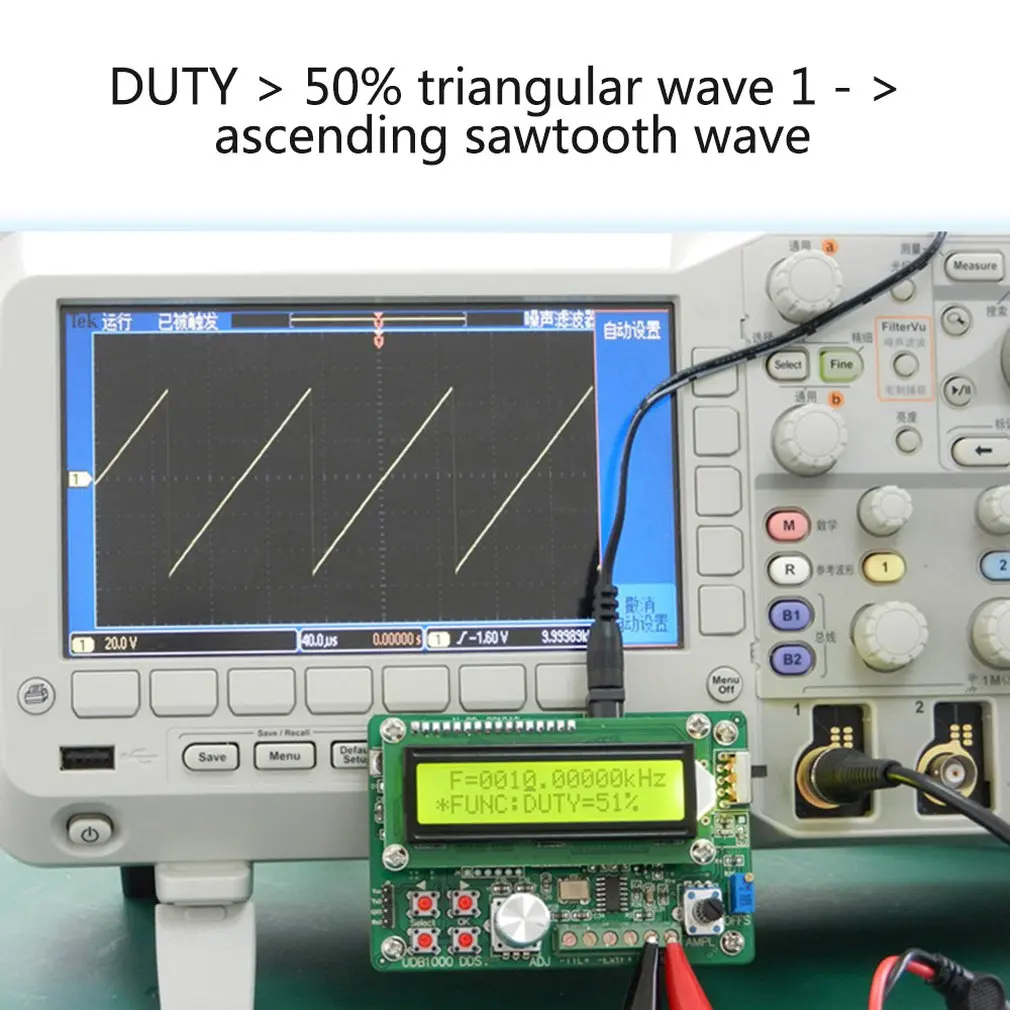

Диапазон регулировки рабочего цикла: 1% ~ 99%
Диапазон измерения частоты: 1 Гц ~ 60 МГц
Минимальное входное напряжение: 0.5vp-p
Максимальное допустимое Входное напряжение: 20vp-p
Диапазон подсчета: 0 ~ 4294967295
Режим питания: dc5v±0. 5 V
Тип: 1002 S, 1005 S, 1008 S
Цвет: зеленый
Размер: 100*70*30 мм

Посылка включает в себя:
1 * генератор сигналов
1 * Адаптер питания

Примечания:
Допускается допуск на 1-28 мм из-за ручного измерения.
Из-за разницы между различными мониторами изображение может не отражать фактический тип товара.
