Генератор сигналов PWM частота импульса рабочий цикл регулируемый модуль 1 Гц 150

Генератор сигналов PWM частота импульса рабочий цикл регулируемый модуль 1 Гц 150

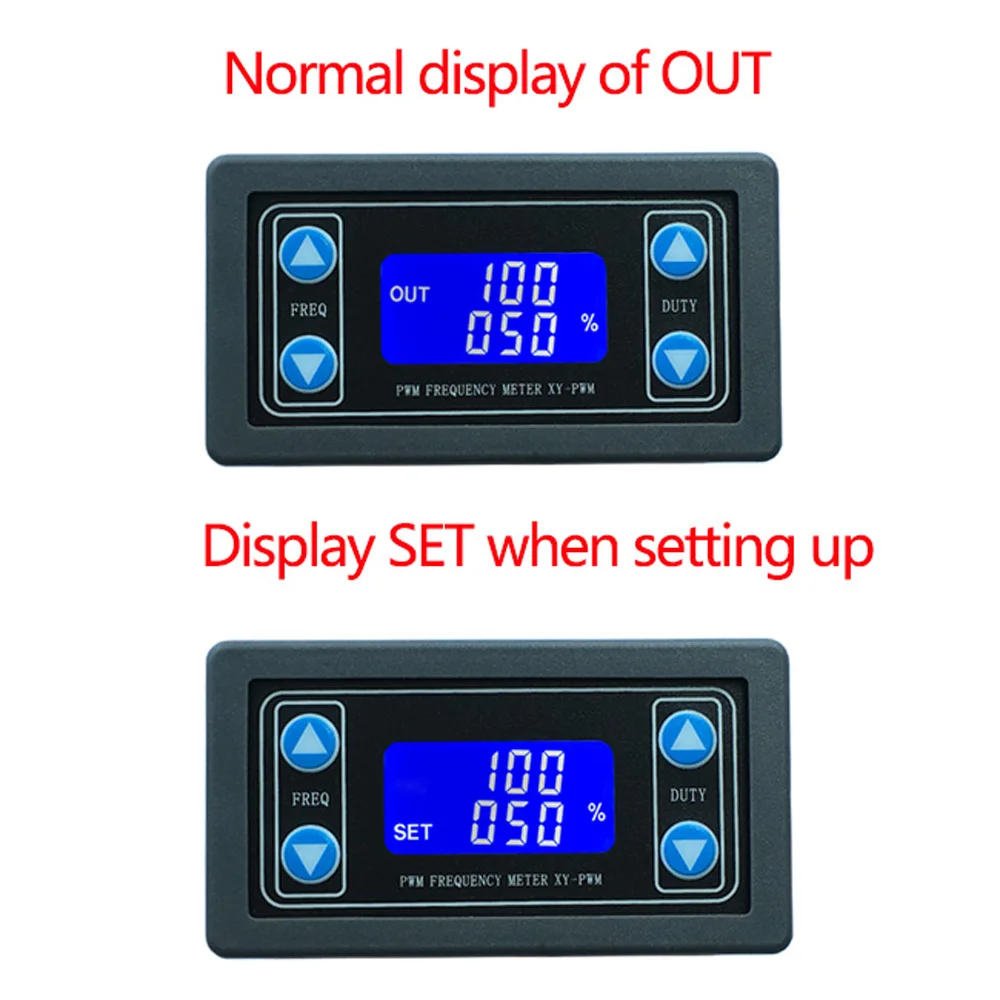

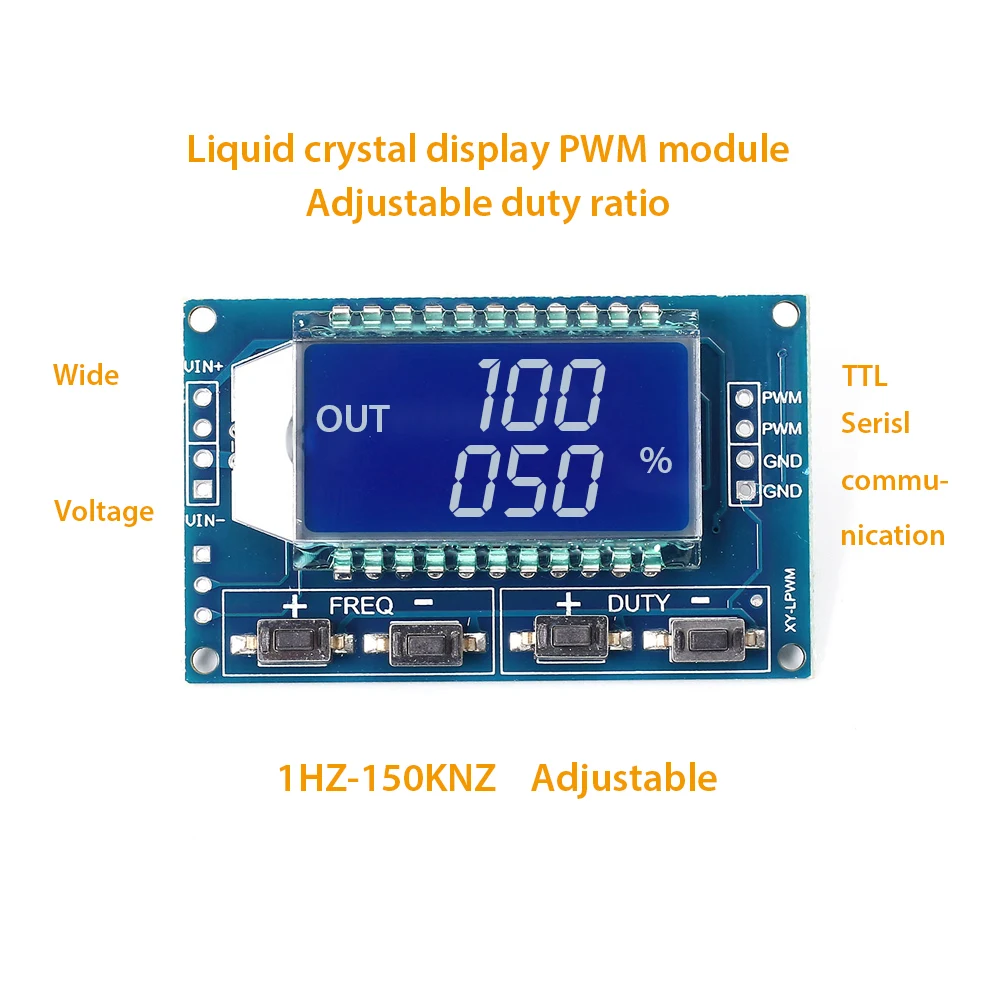

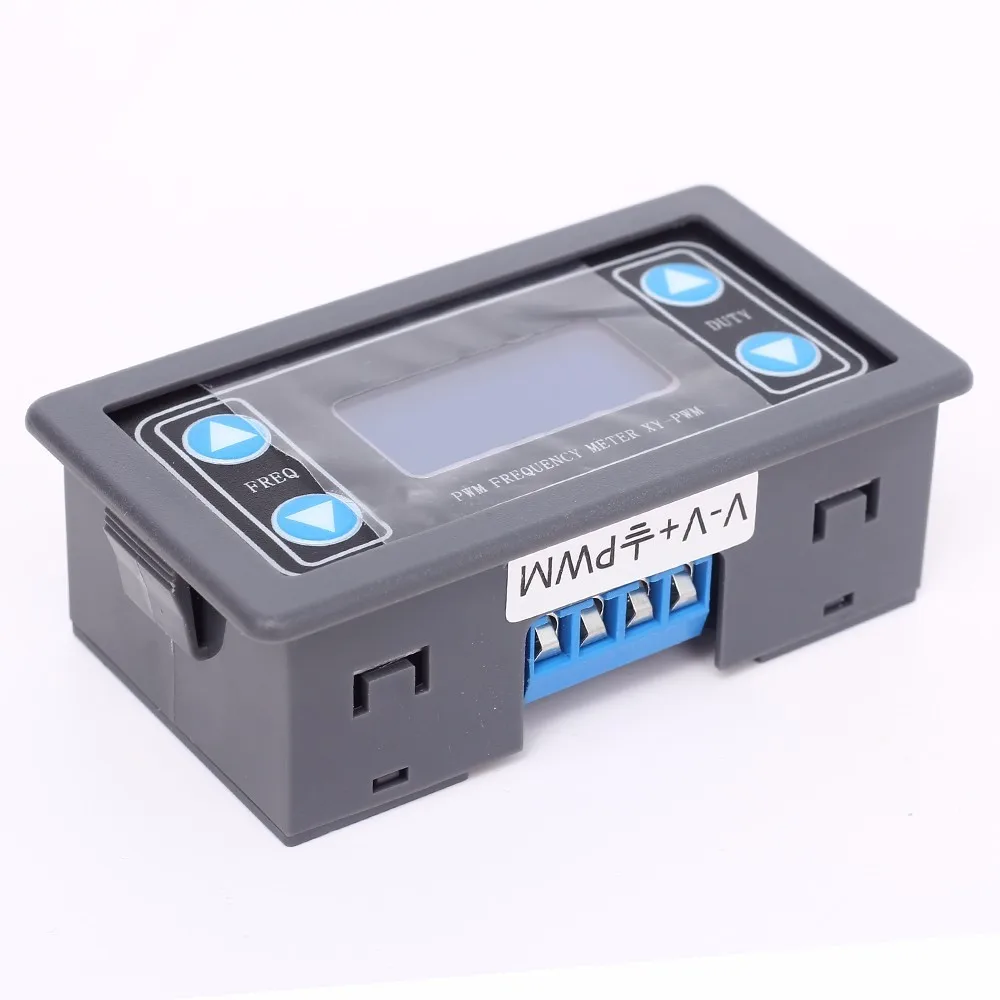

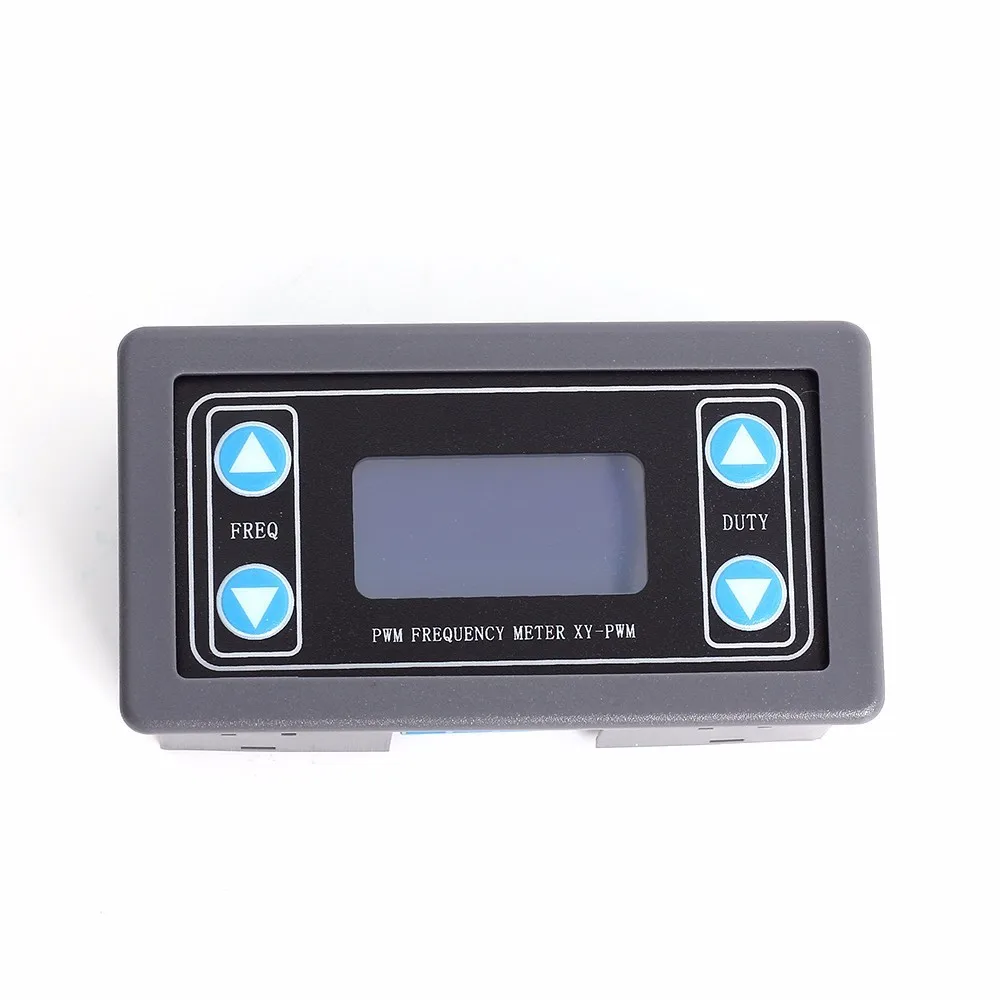

Кнопочный ЖК-дисплей

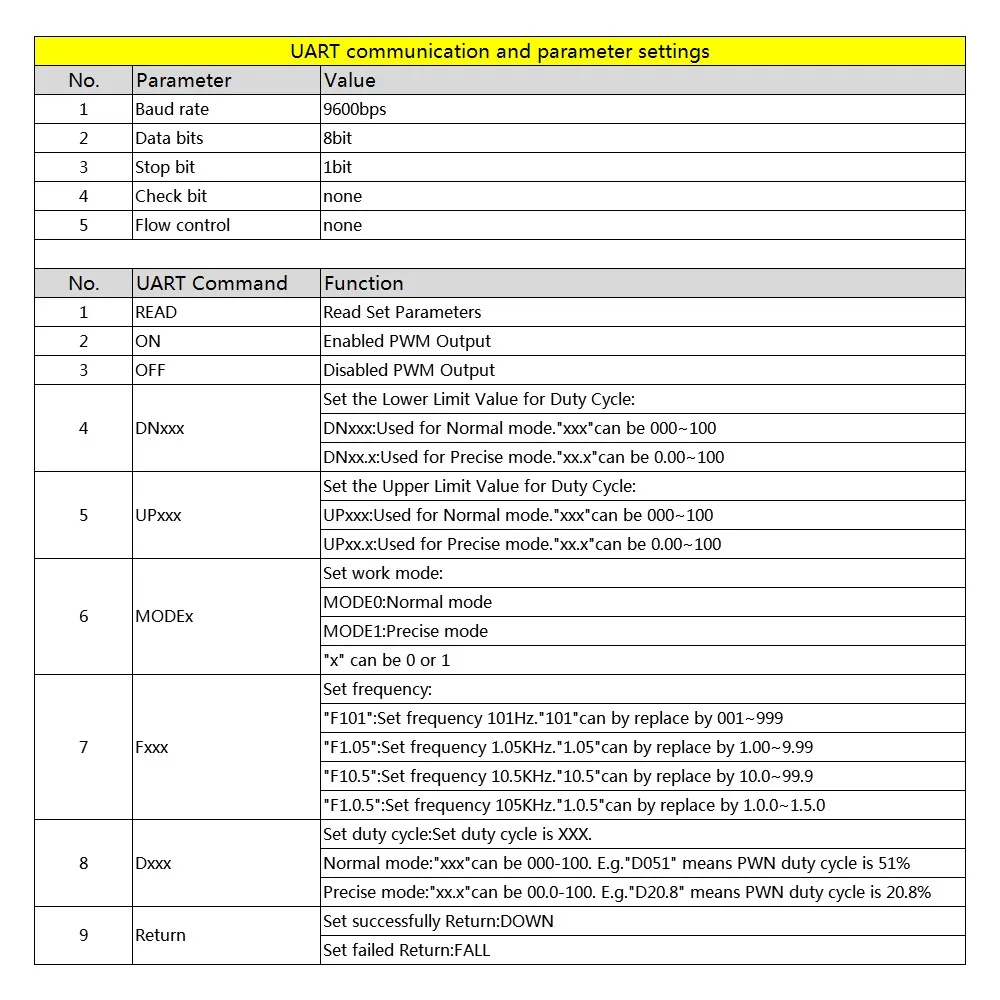

1. Описание: XY-PWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. С внешней оболочкой; 2>. ЖК-дисплей высокой четкости; 3>. Поддержка UART; 4>. Поддержка регулировки частоты; 5>. Поддержка регулировки рабочего цикла; 6>. Высокая точность обнаружения; 7>. Поддержка функции отключения памяти; 8>.1 канал ПВМ выход. 3. Параметры: 1>. Название продукта: PWM генератор сигналов; 2>. Модель: XY-PWM; 3>. Рабочее напряжение: DC 3,3 V-30V; 4>. Диапазон частот: 1 Гц ~ 150 кГц; 5>. Точность частоты: 2%; 6>. Диапазон рабочего цикла: 0.00%-100%; 7>. Выходной ток: около 5-30 мА; 8>. Амплитуда выхода: то же, что и входное напряжение; 9>. Размер: 79*43*27 мм; 10>. Рабочая температура:-20 ℃ ~ 70 ℃; 4. Диапазон набора частот: Введите интерфейс настроек при коротком нажатии любой кнопки «freq +» или «freq-» в нормальном рабочем состоянии для выбора диапазона частот. Автоматически Переключайте частотный диапазон. Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки. Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей X.XX'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц. Например: Дисплей '100 'означает частоту выхода PWM 100 Гц; Дисплей '1.01 'означает, что выходная частота PWM составляет 1,01 кГц; Дисплей '54.1 'означает, что выходная частота PWM составляет 54,1 кГц; Дисплей '1. 2,4 'означает, что выходная частота PWM составляет 124 кГц; 5. Диапазон набора рабочего цикла: Введите интерфейс настроек при коротком нажатии любой кнопки «duty +» или «duty-» в нормальном состоянии работы, чтобы выбрать рабочий цикл. Диапазон рабочего цикла составляет 0.00%-100%. 6. Используйте шаги: 1>. Подключение к источнику питания; 2>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки частоты; 3>. Короткое или длинное нажатие кнопки «duty +» или «duty-», чтобы установить рабочий цикл; 4>. Подключение к нагрузке. 7. Коммуникационная плата интерфейса UART и настройки параметров Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL); UART: 9600, 8, 1 1>. Установите частоту ШИМ: 'F101': установленная частота 101 Гц. '101' может заменить на 001 ~ 999; 'F1.05 ': набор частота 1,05 кГц. 1.05' может заменить 1,00 ~ 9,99; 'F10.5': набор частота 10,5 кГц. 10 г. 5' может заменить 10,0 ~ 99,9; 'F1. 0,5 ': установленная частота 105 кГц. '1. 0,5' может заменить на 1.0.0 ~ 1.5.0; 2>. Установить Рабочий цикл ШИМ: 'DXXX': рабочий цикл-XXX. 'XXX' может быть 000-100. Е. Г: 'D051' означает, что рабочий цикл PWN устанавливается как 51%. 3>. Чтение параметров набора: Отправьте «Чтение», а затем получите параметр. 4>. Возвращаемое значение: Возврат «вниз»: Установите успех. Возврат 'FALL': комплект не работает. 8. Применение: 1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки; 2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3>. Генерирует регулируемые импульсы для использования MCU; 4>. Диммер; 5>. Регулятор скорости; 9. Примечание: 1>. Это 1 канал ПВМ, выходные сигналы одинаковые. Они не могут регулироваться независимо. 10. Посылка: 1>.1 шт XY-PWM PWM генератор сигналов;

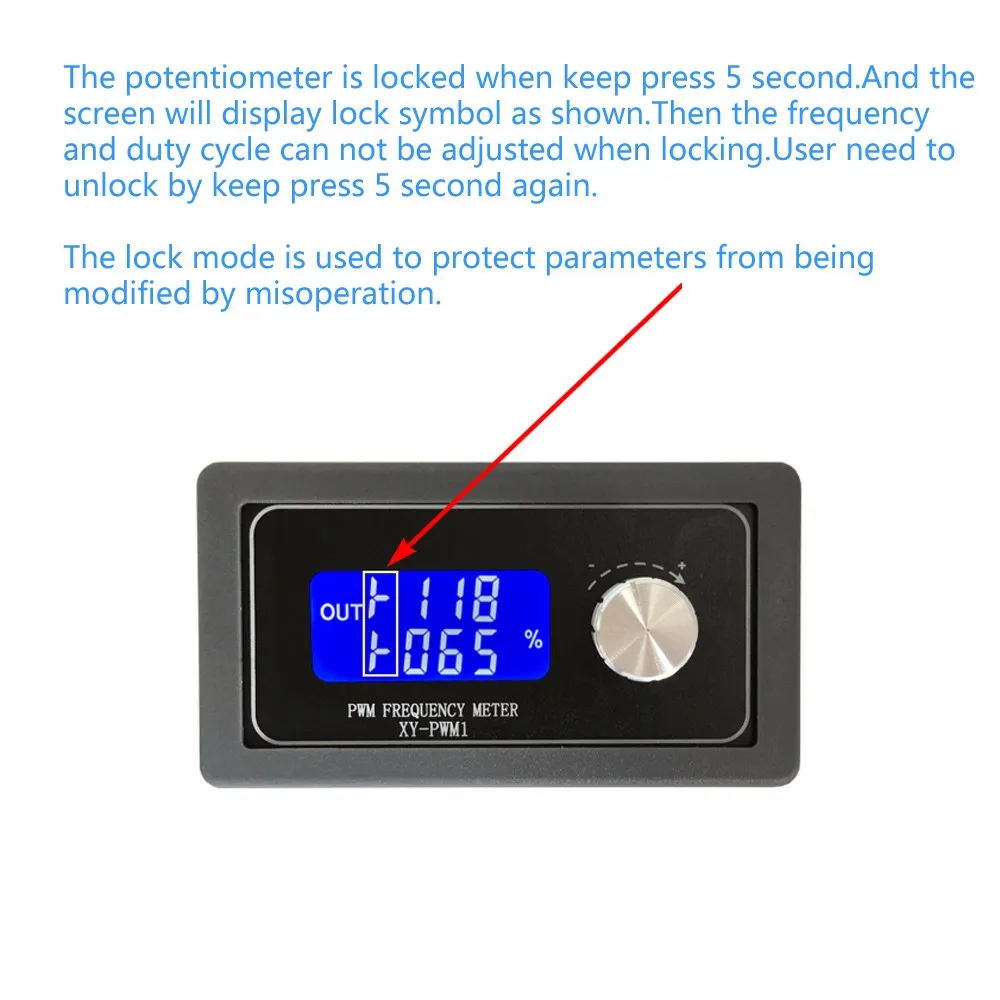

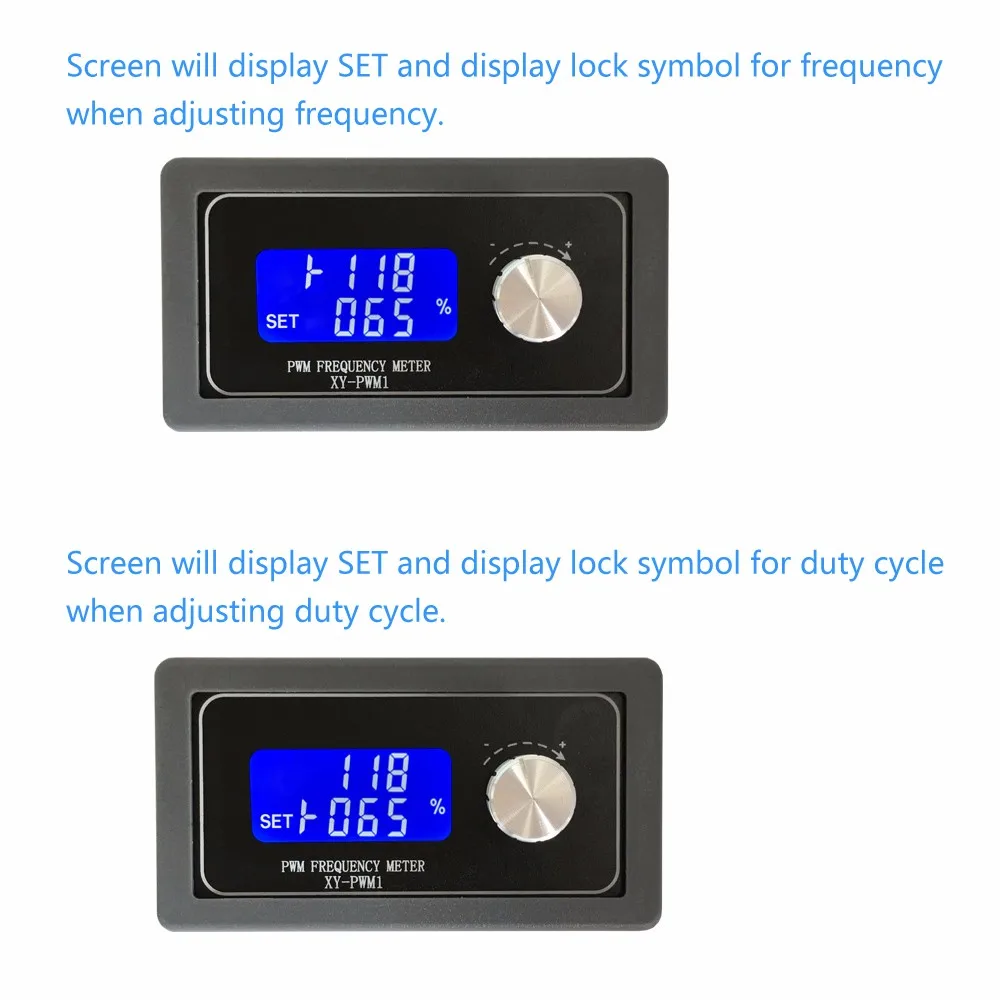

Потенциометр ЖК-дисплей

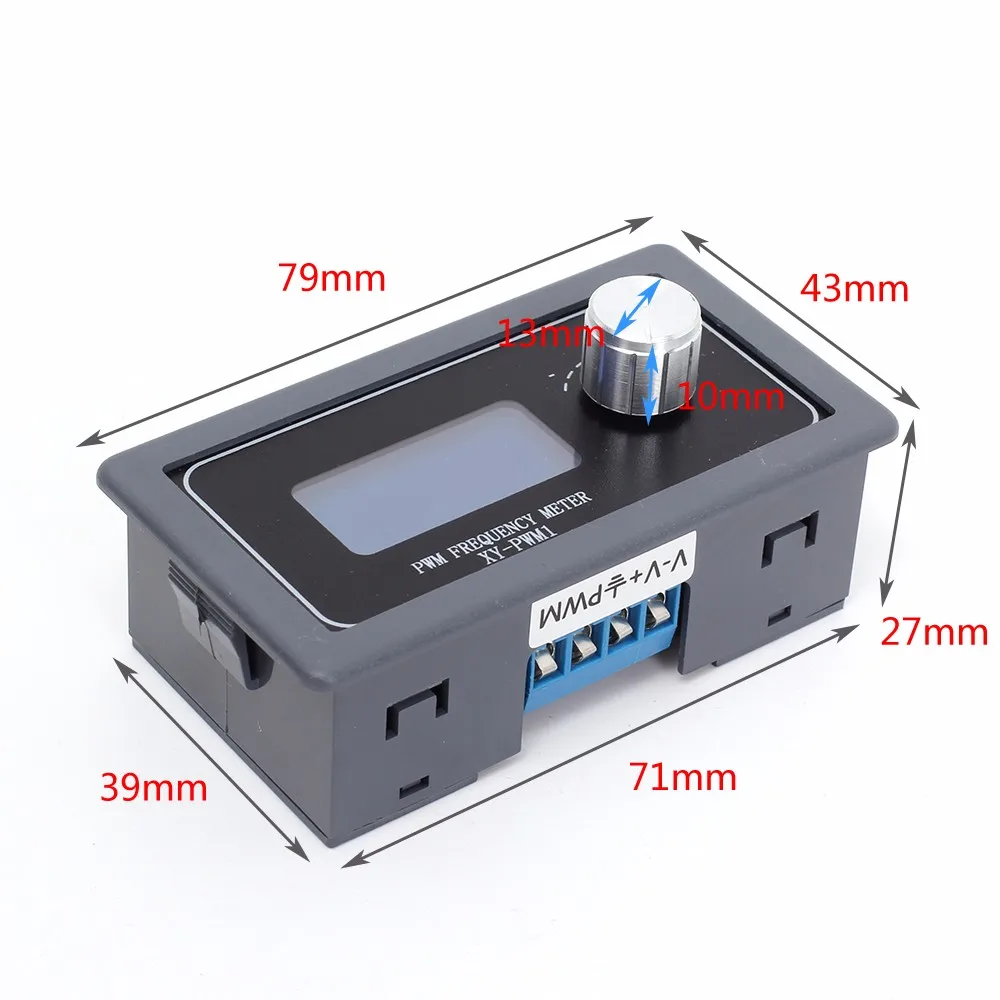

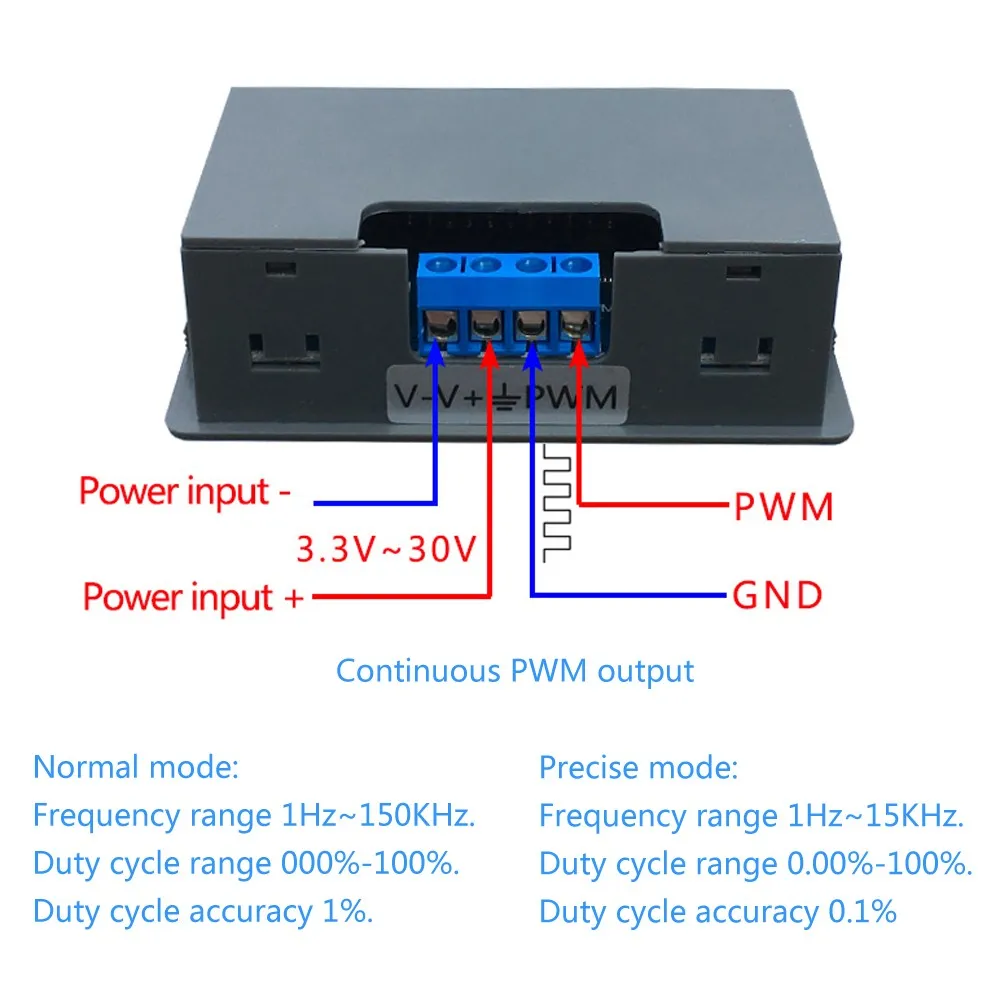

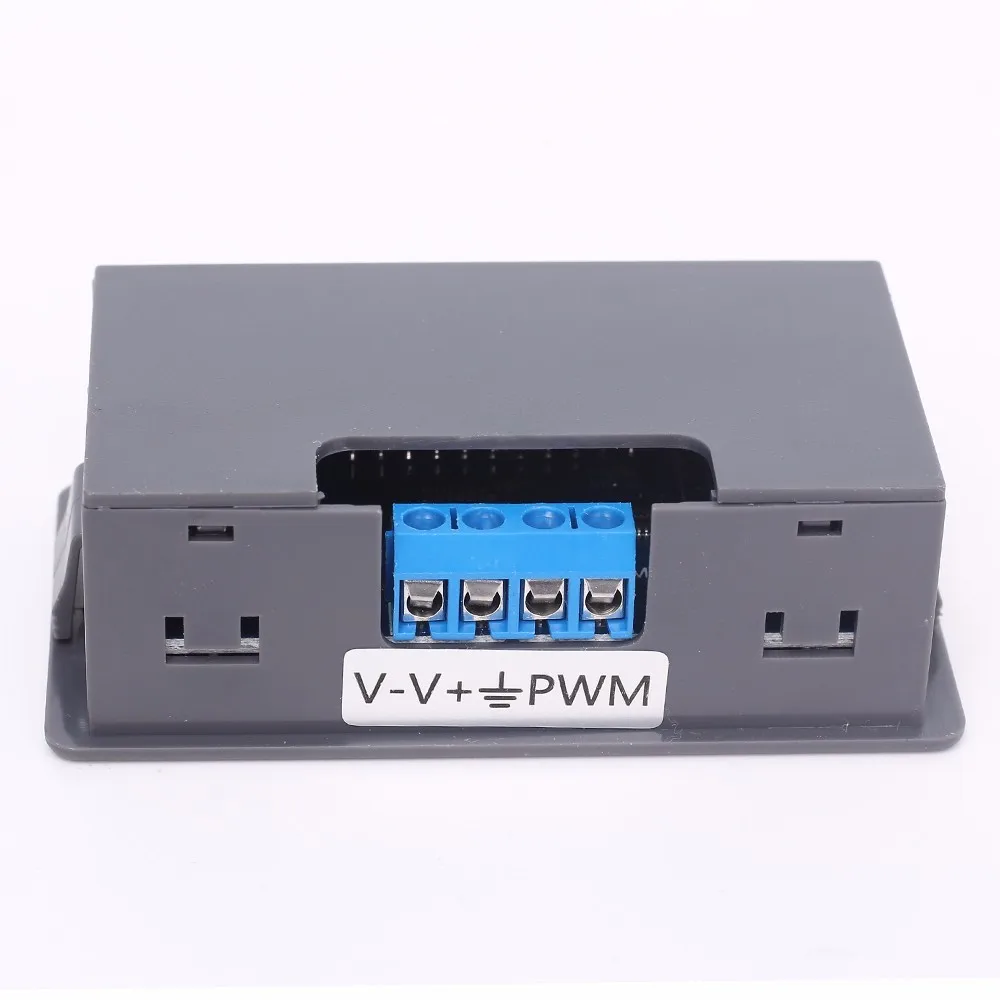

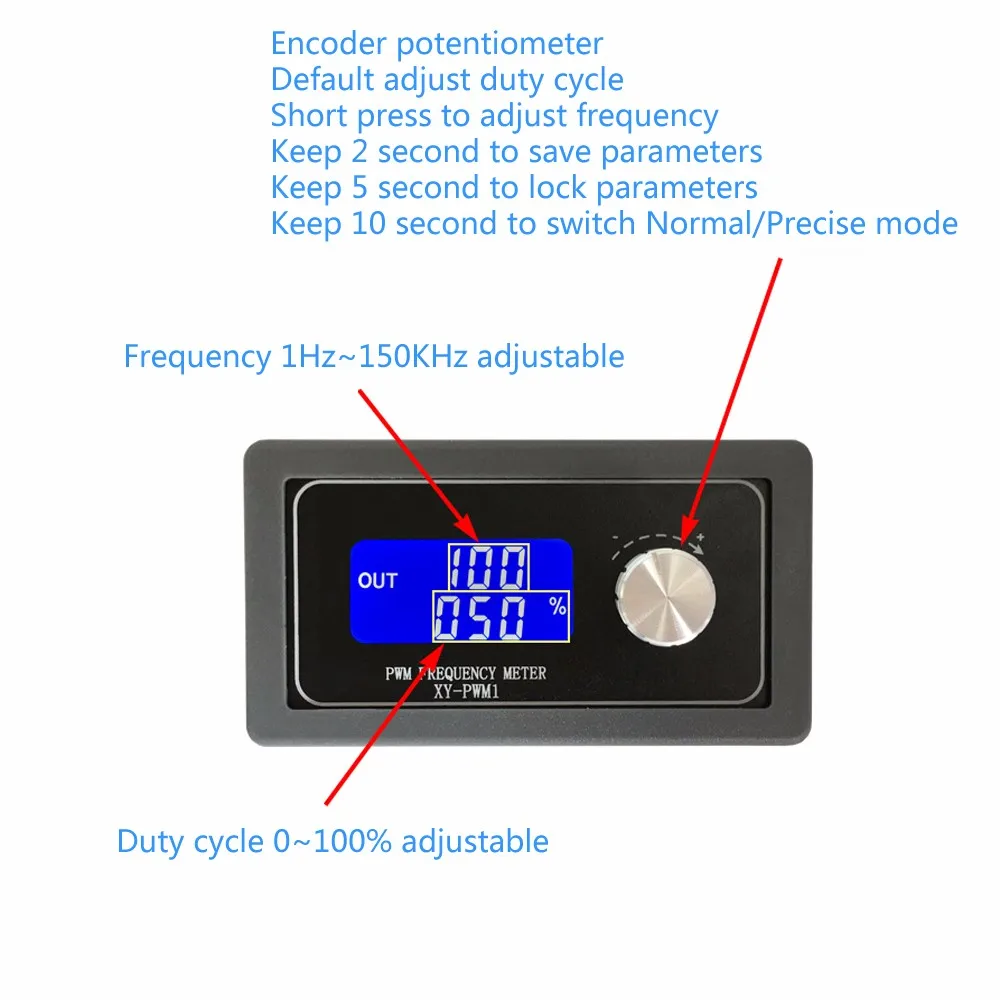

1. Описание: XY-PWM1 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. С внешним корпусом 2>. ЖК-дисплей высокой четкости 3>. Поддержка UART 4>. Поддержка регулировки частоты 5>. Поддержка регулировки рабочего цикла 6>. Высокая точность обнаружения 7>. Поддержка функции отключения памяти 8>.1 канал ПВМ выход 9>. Двойной режим работы 10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы 3. Параметры: 1>. Название продукта: XY-PWM1 PWM генератор сигналов; 2>. Модель: XY-PWM1; 3>. Работа Напряжение: DC 3,3 V-30V; 4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц; 5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц; 6>. Точность частоты: 2%; 7>. Точность рабочего цикла: 1% при нормальном режиме; 8>. Точность рабочего цикла: 0.1% в точном режиме; 9>. Диапазон рабочего цикла: 0.00%-100%; 10>. Выходной ток: около 5-30 мА; 11>. Амплитуда выхода: то же, что и входное напряжение; 12>. Рабочая температура:-40 ℃ ~ 85 ℃; 13>. Рабочая влажность: 0% ~ 95% относительной влажности; 14>. Размер: 79*43*37 мм; 4. Диапазон набора частот: Существует два режима работы, поэтому он имеет два диапазона частот. Нормальный режим: Частотный диапазон 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000%-100%. Точность рабочего цикла 1%. Точный режим: Диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0.00%-100%. Точность рабочего цикла 0.1%. Введите интерфейс настроек при коротком нажатии поворотного переключателя в нормальном рабочем состоянии для выбора диапазона частот. Поворотный потенциометр для установки значения частоты. Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим и точный режим. Удерживайте нажатой в течение 5 секунд для фиксации параметров, чтобы защитить параметры от изменения. Обратите внимание на положение, в котором Десятичная точка движется при поворотном потенциометре .. Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей X.XX'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц. Например: Дисплей '100 'означает частоту выхода PWM 100 Гц; Дисплей '1.91 'означает, что выходная частота PWM составляет 1,91 кГц; Дисплей '52.1 'означает, что выходная частота PWM составляет 52,1 кГц; Дисплей '1. 3,4 'означает, что выходная частота PWM составляет 134 кГц; 5. Диапазон набора рабочего цикла: Короткое нажатие потенциометра для выбора рабочего цикла и поворотного потенциометра для установки значения рабочего цикла. 6. Используйте шаги: 1>. Подключение к источнику питания; 2>. Нажмите поворотный переключатель в течение 10 секунд для переключения нормального режима и точного режима; 3>. Короткий поворотный переключатель для установки частоты и изменения значения с помощью вращающегося переключателя; 4>. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить рабочий цикл; 5> удерживайте нажатие в течение 5 секунд, чтобы зафиксировать заданные параметры; 6>. Тест; 7>. Извлеките питание и Подключите нагрузку для использования модуля. 7. Применение: 1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки; 2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3>. Генерирует регулируемые импульсы для использования MCU; 4>. Диммер; 5>. Регулятор скорости; 8. Примечание: 1>. Это 1 канал ПВМ выходной сигнал. 9. Посылка: 1>.1 шт XY-PWM1 PWM генератор сигналов;

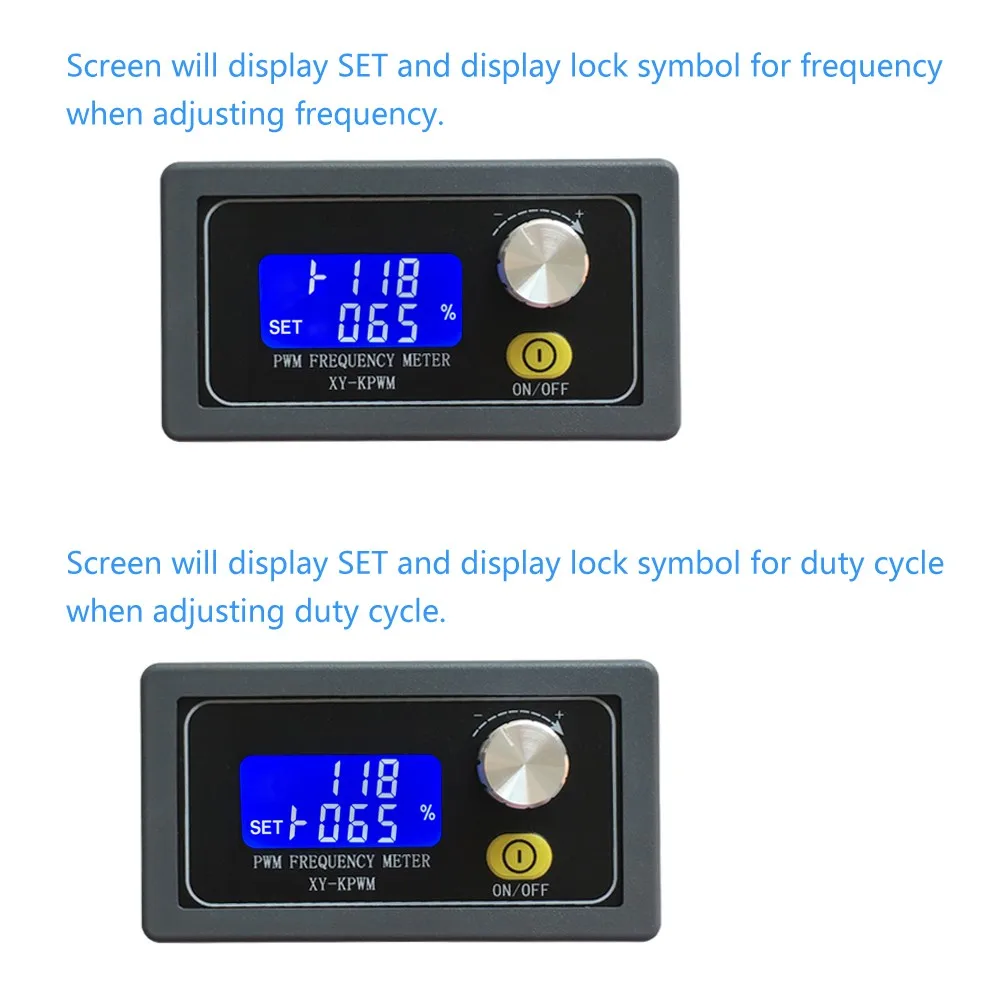

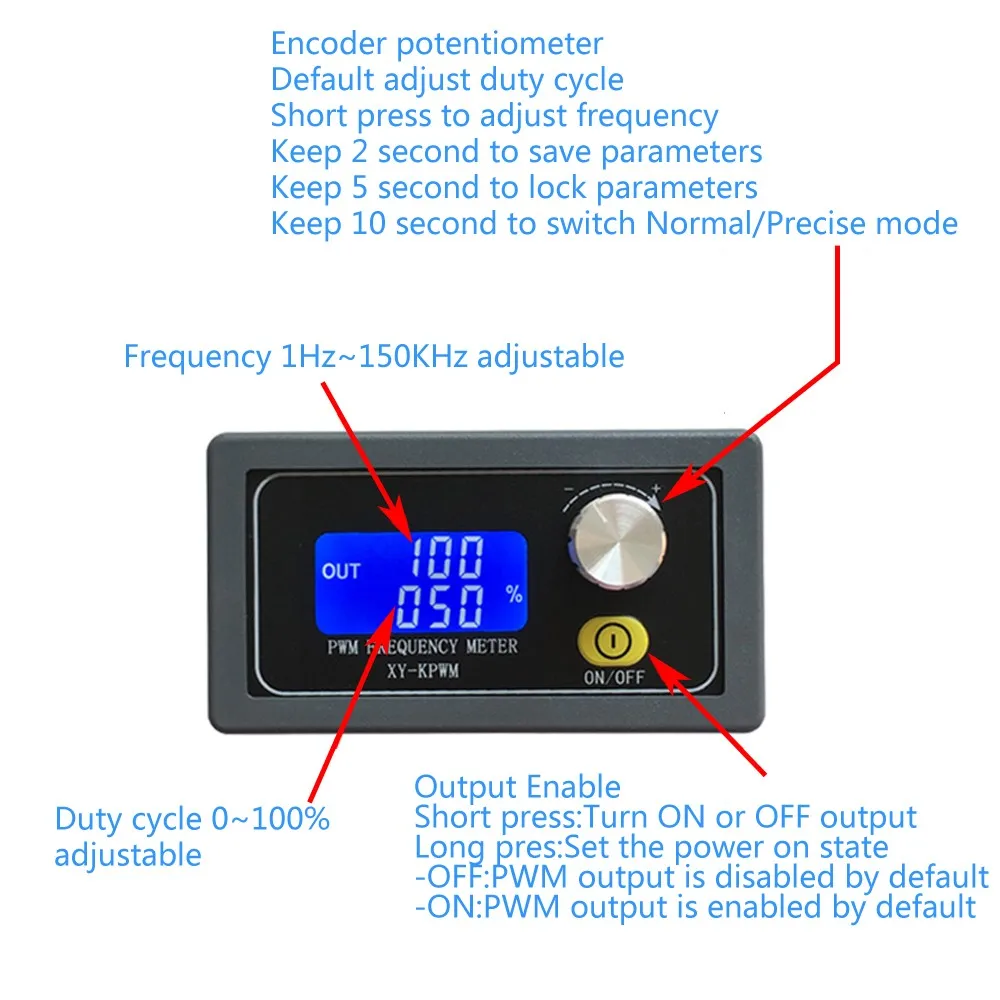

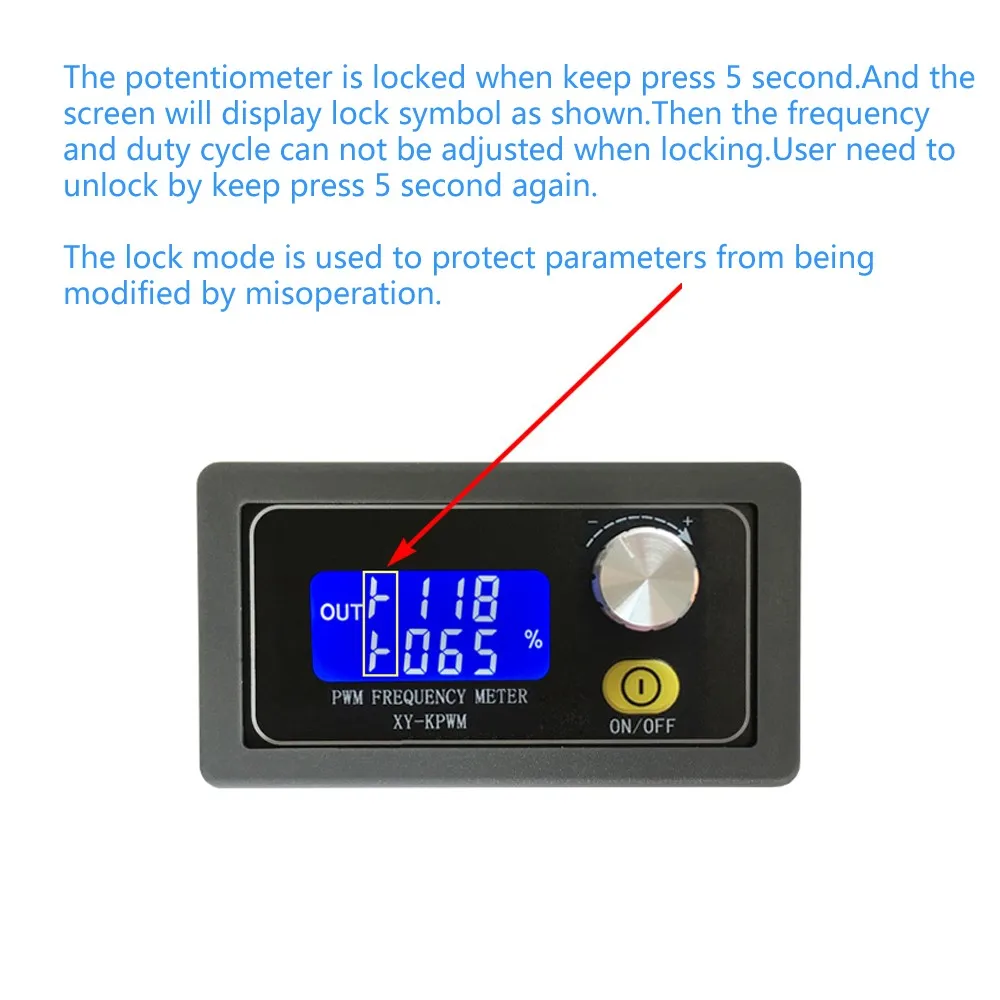

Возможность включения ЖК-дисплея

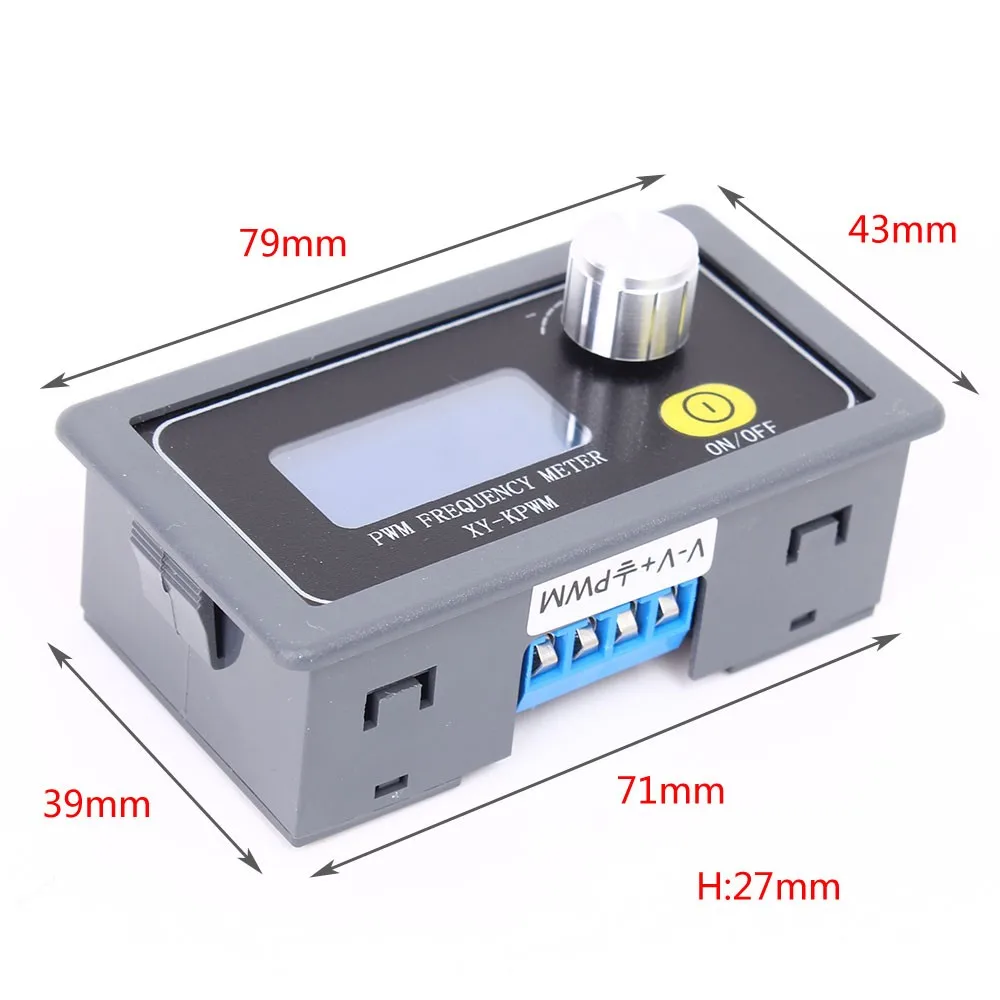

1. Описание: XY-KPWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. С внешним корпусом 2>. ЖК-дисплей высокой четкости 3>. Поддержка UART 4>. Поддержка регулировки частоты 5>. Поддержка регулировки рабочего цикла 6>. Высокая точность обнаружения 7>. Поддержка функции отключения памяти 8>.1 канал ПВМ выход 9>. Двойной режим работы 10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы 11>. Поддержка включения вывода 3. Параметры: 1>. Название продукта: XY-KPWM PWM генератор сигналов; 2>. Модель: XY-KPWM; 3>. Работа Напряжение: DC 3,3 V-30V; 4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц; 5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц; 6>. Точность частоты: 2%; 7>. Точность рабочего цикла: 1% при нормальном режиме; 8>. Точность рабочего цикла: 0.1% в точном режиме; 9>. Диапазон рабочего цикла: 0.00%-100%; 10>. Выходной ток: около 5-30 мА; 11>. Амплитуда выхода: то же, что и входное напряжение; 12>. Рабочая температура:-40 ℃ ~ 85 ℃; 13>. Рабочая влажность: 0% ~ 95% относительной влажности; 14>. Размер: 79*43*37 мм; 4. Диапазон набора частот: Существует два режима работы, поэтому он имеет два диапазона частот. Нормальный режим: Частотный диапазон 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000%-100%. Точность рабочего цикла 1%. Точный режим: Диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0.00%-100%. Точность рабочего цикла 0.1%. Введите интерфейс настроек при коротком нажатии поворотного переключателя в нормальном рабочем состоянии для выбора диапазона частот. Поворотный потенциометр для установки значения частоты. Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим и точный режим. Удерживайте нажатой в течение 5 секунд для фиксации параметров, чтобы защитить параметры от изменения. Обратите внимание на положение, в котором Десятичная точка движется при поворотном потенциометре .. Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей X.XX'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц. Например: Дисплей '100 'означает частоту выхода PWM 100 Гц; Дисплей '1.91 'означает, что выходная частота PWM составляет 1,91 кГц; Дисплей '52.1 'означает, что выходная частота PWM составляет 52,1 кГц; Дисплей '1. 3,4 'означает, что выходная частота PWM составляет 134 кГц; 5. Диапазон набора рабочего цикла: Короткое нажатие потенциометра для выбора рабочего цикла и поворотного потенциометра для установки значения рабочего цикла. 6. Используйте шаги: 1>. Подключение к источнику питания; 2>. Нажмите поворотный переключатель в течение 10 секунд для переключения нормального режима и точного режима; 3>. Короткий поворотный переключатель для установки частоты и изменения значения с помощью вращающегося переключателя; 4>. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить рабочий цикл; 5> удерживайте нажатие в течение 5 секунд, чтобы зафиксировать заданные параметры; 6>. Тест; 7>. Нажмите кнопку «Вкл/Выкл», чтобы включить или выключить выход PWM; 8>. Извлеките питание и Подключите нагрузку для использования модуля.

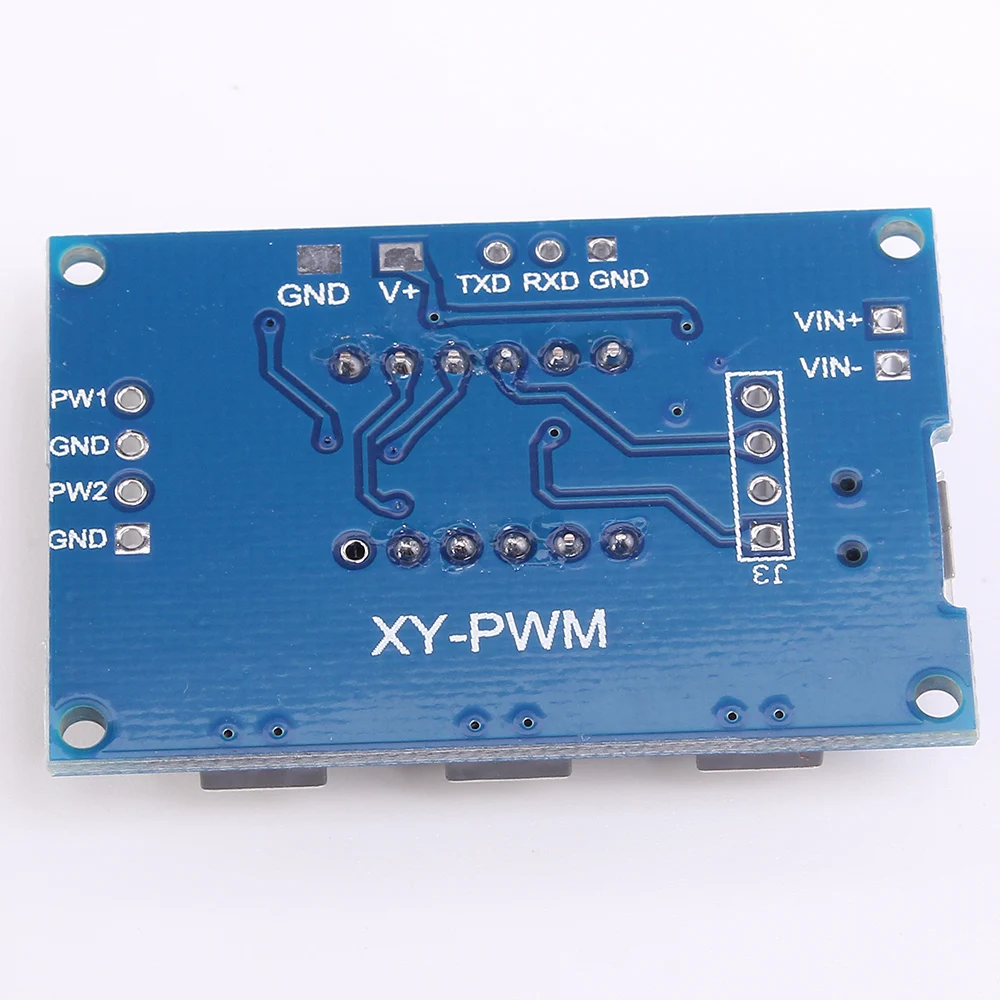

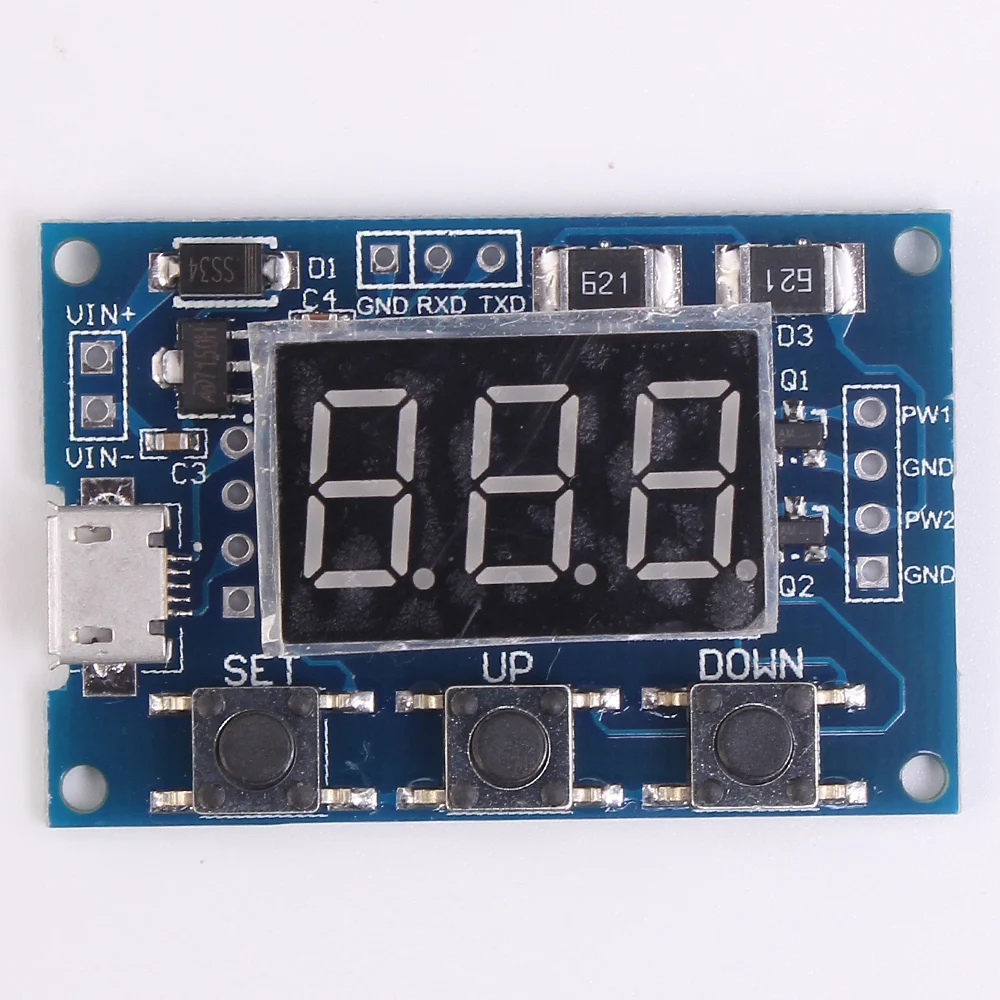

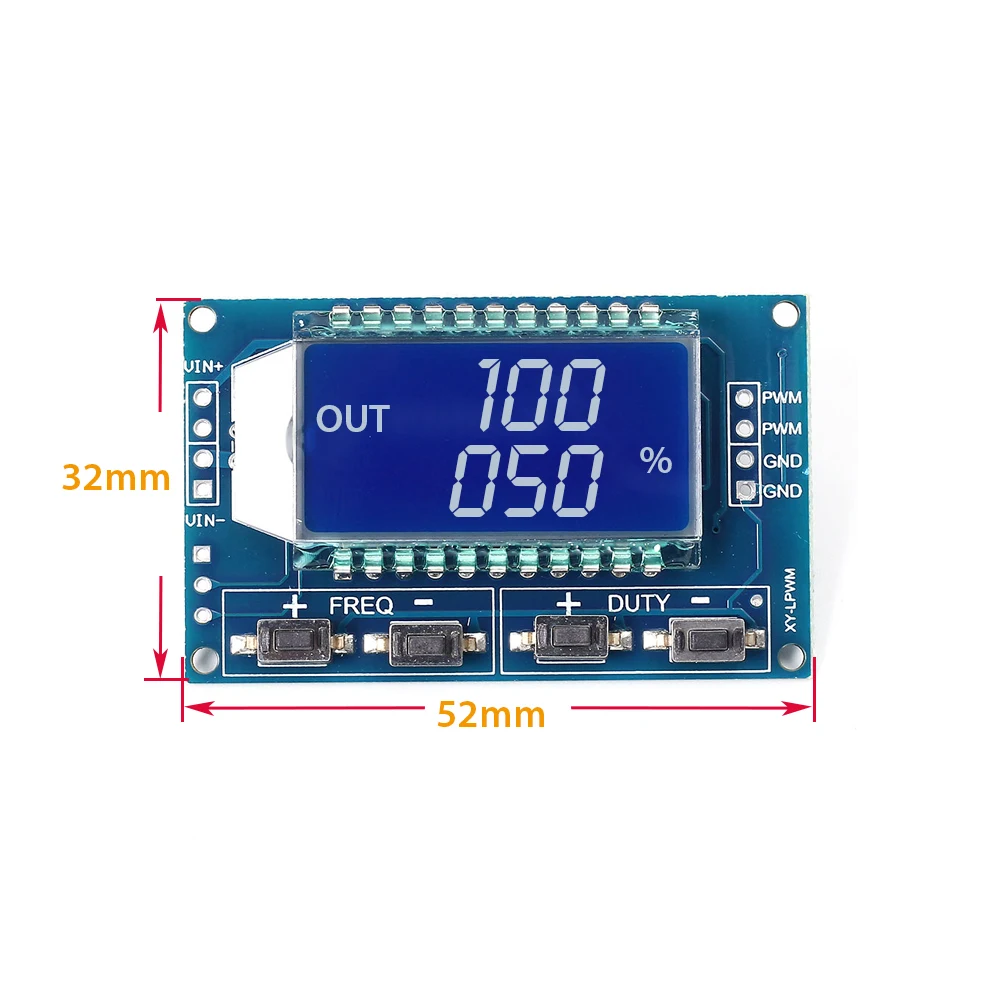

2-канальный цифровой

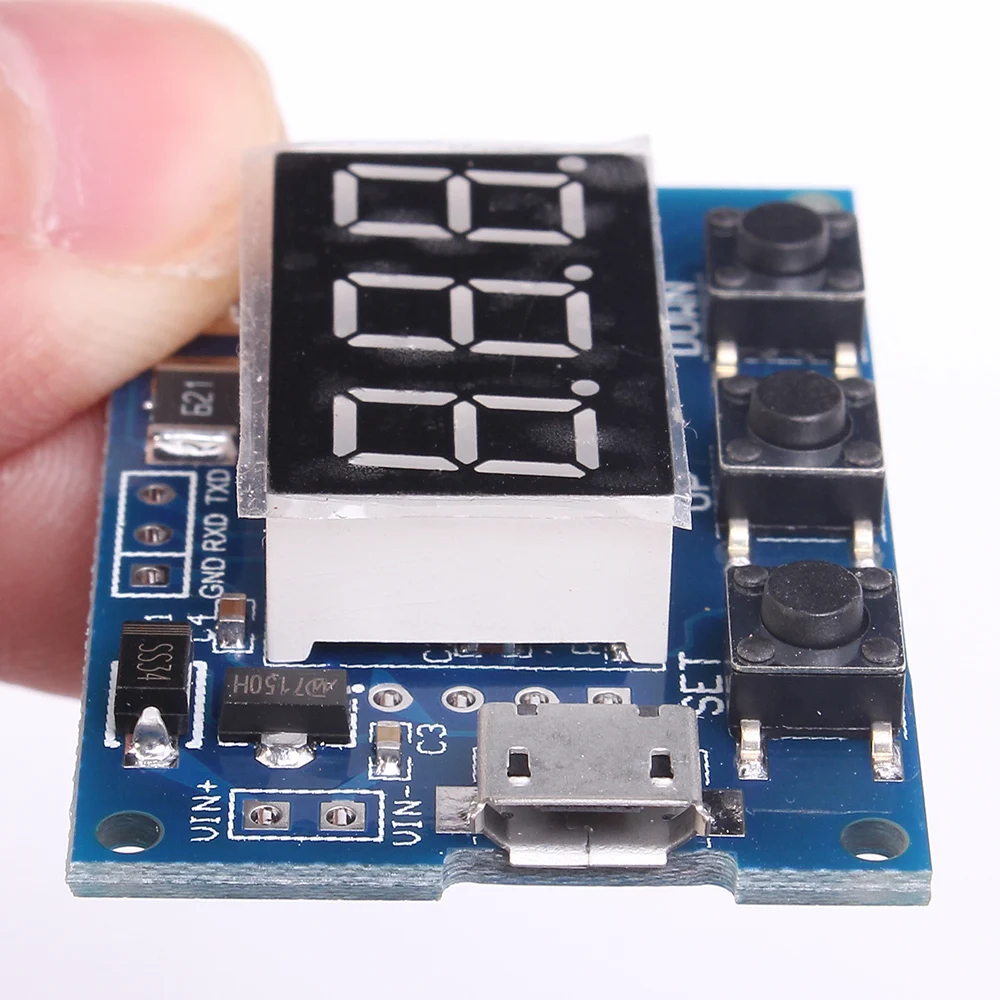

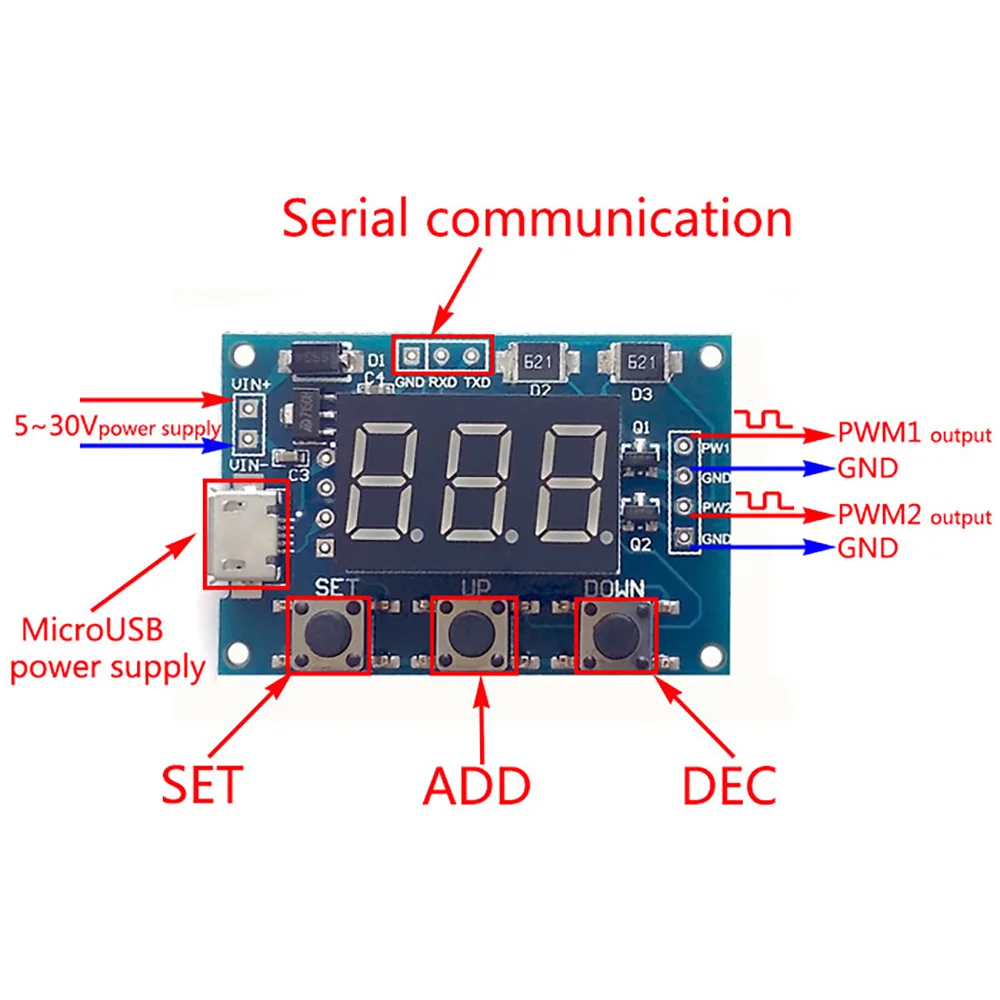

Введение продукта: 1. Рабочее напряжение: 5-30 в; Поддержка питания micro USB 5,0 в 2. Частотный диапазон: 1 Гц-150 кГц 3. Точность частоты: 2% 4. Грузоподъемность сигнала: 8-30 мА 5. Выходной диапазон: 5 В 6. Температура окружающей среды;-30 ~ 70 Цельсия Особенности: 1. Два независимых PWM генератора могут установить частоту, рабочий цикл 2. Широкий диапазон частот, высокая точность 3. Поддержка последовательной связи. Применение: 1. Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны 2. Для обеспечения сигнала для шагового двигателя 3. Регулируемая генерация импульсов для использования микросхем 4. Производим переменный импульсный сигнал, цепь управления (ШИМ затемнения, скорость) Описание модуля: Частота делится на три диапазона: 1.XXX (без десятичной точки): Наименьший блок-1 Гц, диапазон-1 Гц-999 Гц 2.X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц-99,9 кГц 3.X.(Есть три десятичные точки): самая маленькая единица-1 кГц; Диапазон-1 кГц-150 кГц Пример отображения частоты: 1."100" означает, что PWM выходной Пульс 100 Гц 2."54,1" означает, что PWM выходной Пульс 54,1 кГц 3."1.2.4" Показывает, что PWM импульсный выход 124 кГц 4. Рабочий цикл в диапазоне: от 0 до 100 5. Трехчастотный рабочий цикл одинаковый, все параметры нелетучие Контроль последовательного порта: 1. Скорость передачи данных: 9600 bps 2. Бит данных: 8 3. Стоп-биты: 1 4. Паритет: нет 5. Управление потоком: нет 6. Установите частоту ШИМ 1)"S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999) 2)"S1FXX.XT": Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9) 3)"S1F:X.X.X.T": настройка частоты PWM1 XXX KHZ (0.0.1 ~ 1.5.0 ..) 4)'S1':PWM1 5)'S2':PWM2 6)'F': частота 7)'D: рабочий цикл 8)'T'is the end flag 7. Установите рабочий цикл ШИМ 1)"S1DXXXT": настройка рабочего цикла PWM1 XXX;(001-100) 2)"S2DXXXT": установить PWM2 рабочий цикл XXX;(001-100) 3) Установка успешного возврата: вниз 4) Настройка аварийного переключения: падение Изображение подключения:

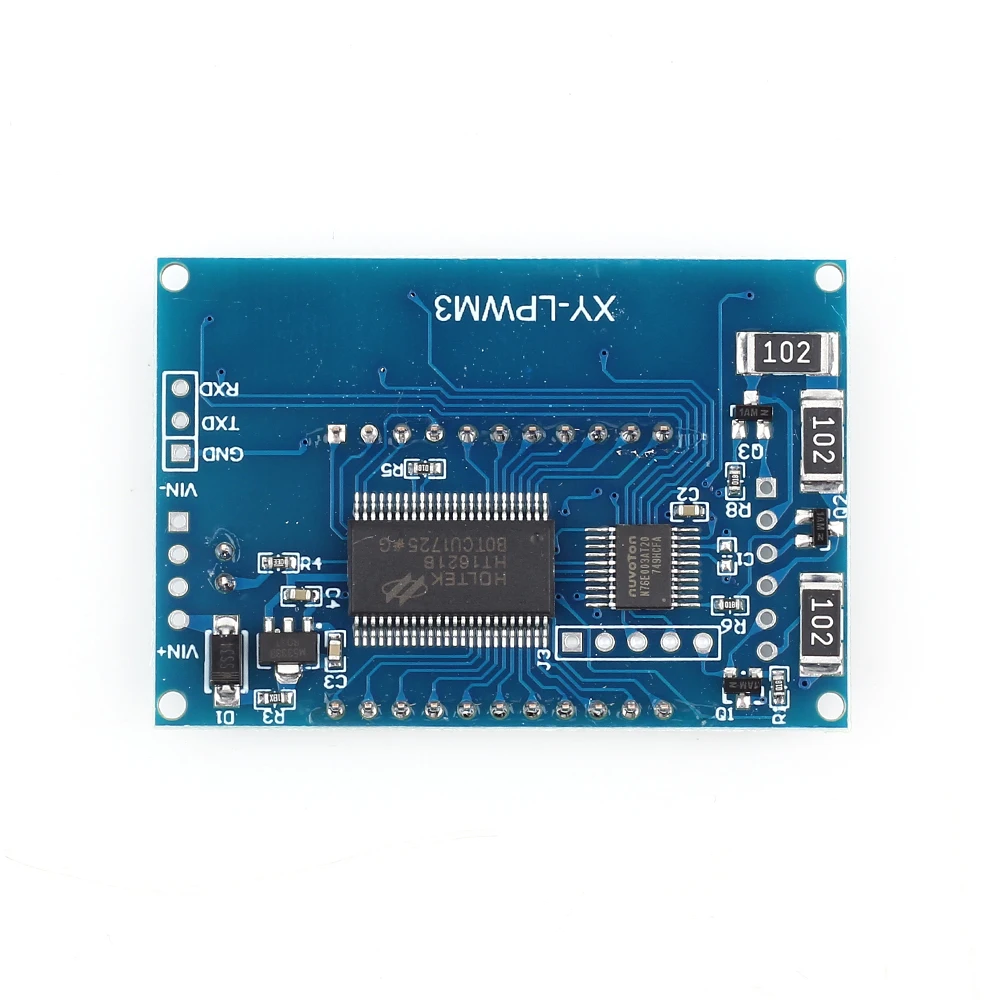

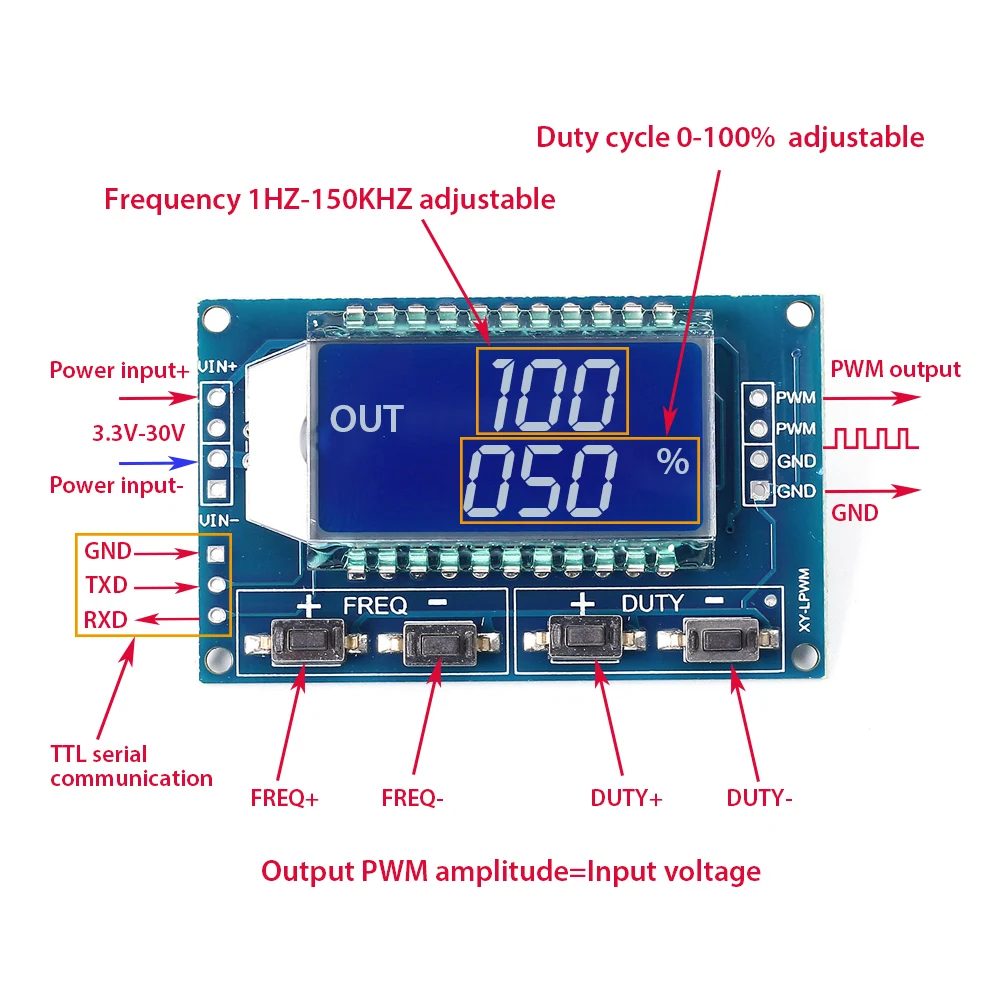

2-канальный ЖК-дисплей

PWM импульсная Частота Рабочий цикл регулируемый модуль прямоугольная волна генератор сигналов Основные характеристики модуля: 1. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл; 2. Широкий диапазон частот, высокая точность; 3. Последовательная связь, TTL уровень Во-первых, описание модуля PWM выход, вы можете установить частоту, рабочий цикл; Частота делится на четыре диапазона, автоматическое переключение: 1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц; 2. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц; 3. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц 4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц Частотный дисплей: 100 показывает PWM выход 100 Гц импульса; 1,01 показывает PWM выход 1,01 K импульса; 54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц; 1.2.4 означает, что PWM выход 124 кГц импульса; Диапазон рабочего цикла: 0 ~ 100%; Все заданные параметры автоматически сохранены. Во-вторых, настройки параметров Модуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется. В-третьих, параметры модуля: 1. Рабочее напряжение: 3,3 ~ 30V; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: точность в каждом диапазоне составляет около 2%; 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА; 5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания; 6. Температура окружающей среды: -20 ~ + 70 ℃. В-четвертых, сфера применения: 1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования; 2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3. Генерирует Регулируемый Пульс для использования MCU; 4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения). 5, серийное управление (одноchip TTL уровень связи) Стандарт связи: 9600 бит данных bps: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ "F101": Установите частоту до 101 Гц (001 до 999) "F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99) "F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9) "F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0) 2. Установите рабочий цикл ШИМ "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100) Например, D050, установите рабочий цикл PWM 50% 3. Прочитайте заданные параметры Отправьте строку «чтение», чтобы прочитать заданные параметры. Набор успешно возвращается: вниз; Не удалось вернуть установку: осень.

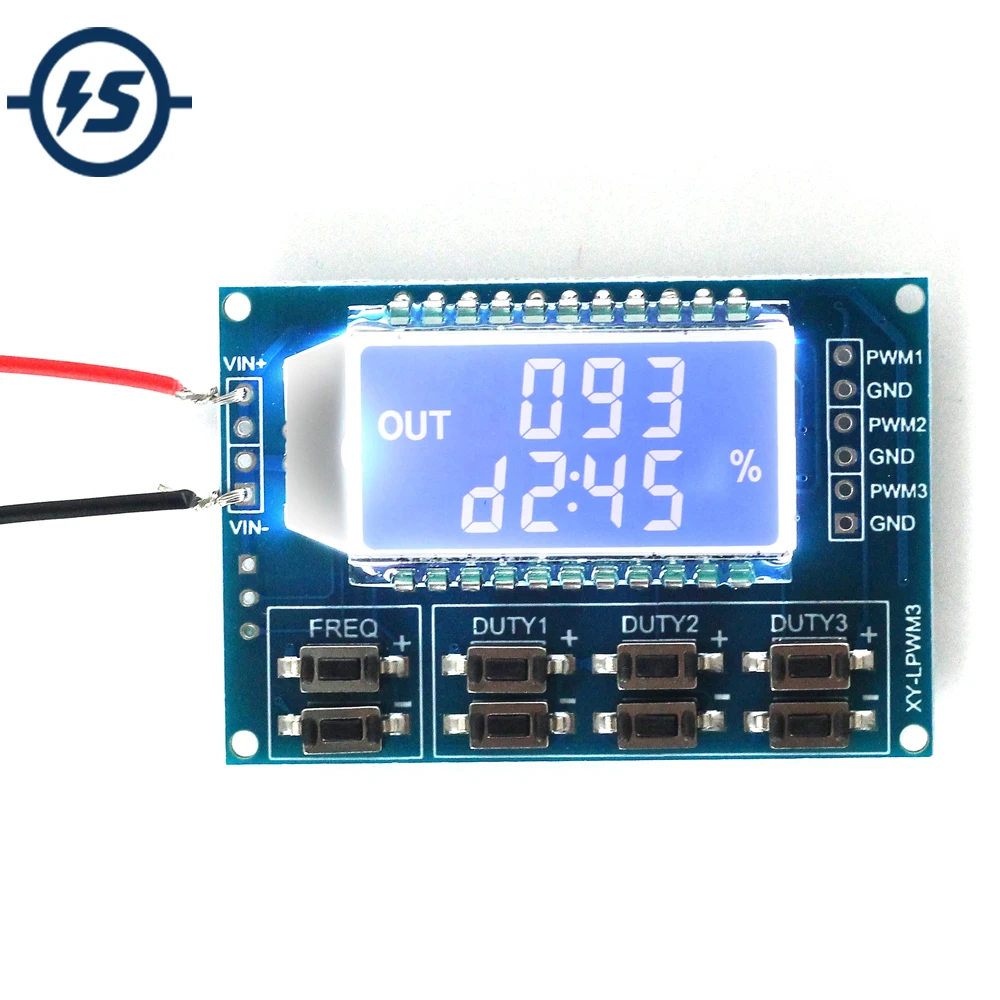

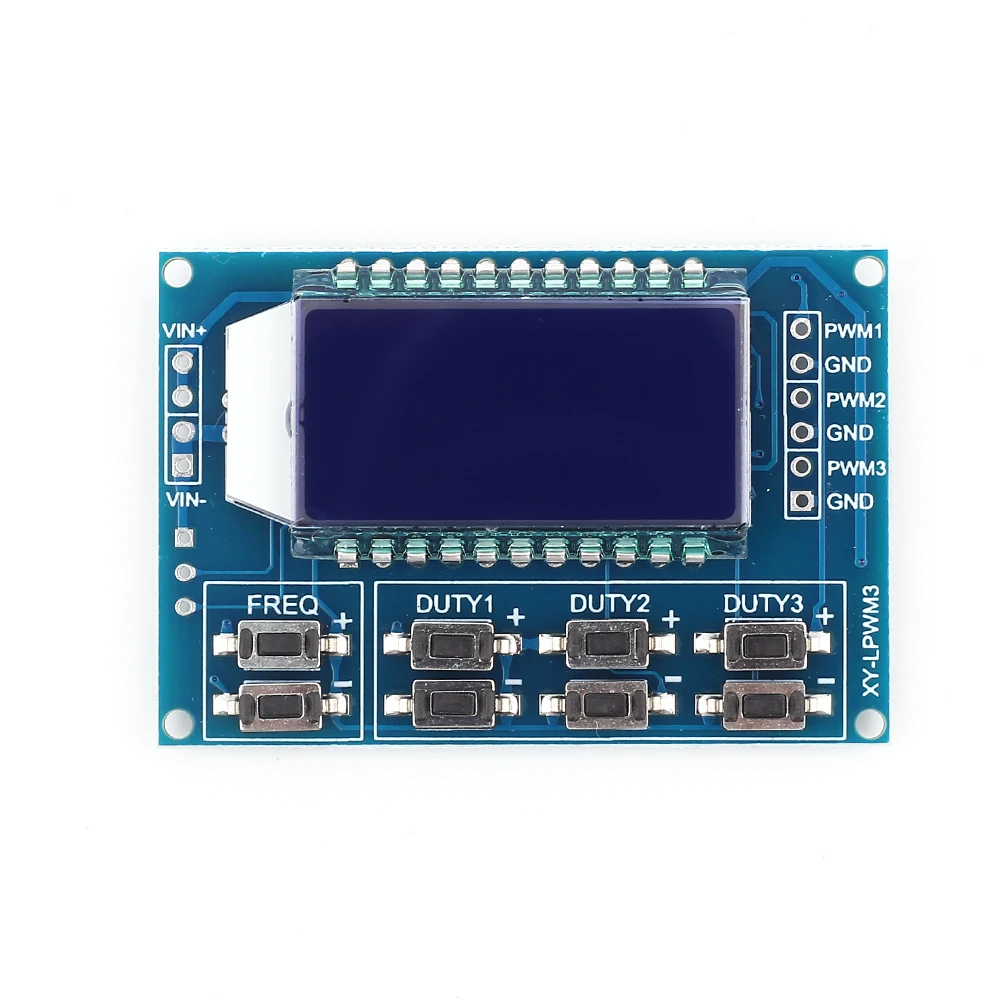

3-канальный блок питания с ЖК-дисплей

Руководство пользователя трех канал ПВМ Характеристики модуля: 1. Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательного, коэффициент заполнения может быть самостоятельно регулируется, подходит для большинства случаев 2. ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносимый; 3. Широкий диапазон частот, высокая точность; 4. Поддержка последовательной работы Описание модуля Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано по отдельности; Частота делится на четыре области, автоматическое переключение: 1.XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц; 2.X.XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц; 3.X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц; 4.X.X.X (десятичное значение находится в месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц; Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц; 1,01 представляют Пульс 1,01 кГц; 54,1 представляют Пульс 54,1 кГц 1.2.4 представляют Пульс 124 Гц Измерьте Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %. Все параметры могут быть автоматически сохранены в чехол power cut. 、 Настройки параметров Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности. 3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения. Параметры модуля: 1. Рабочее напряжение: 3,3 ~ 30V; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: в каждом диапазоне точности составляет около 2% 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное 6. Температура окружающей среды:-20 ~ + 70 ℃. Область применения: 1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов 2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя; 3. Генерирует регулируемые импульсы для MCU использования; 4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений). Оригинальная команда UART Скорость передачи данных: 9600 бит/с длина данных: 8 Стоп-биты: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ «F101»: установленная частота 101 Гц (001 ~ 999) «F1.05»: Установите частоту 1,05 кГц (1,00 ~ 9,99) «F10.5»: Установите частоту 10,5 кГц (10,0 ~ 99,9) «F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0) 2. Установите коэффициент мощности PWM "DX:YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины; Например, d1:050, установить 1th PWM коэффициент пошлины до 50% 3. Прочитайте параметры настройки Отправьте строку «чтение», чтобы прочитать параметры настройки. Формат сообщения: F156,D1:052,D2:059,D3:058, Набор удачного возврата: вниз Не удалось вернуть комплект: осень
