Портативный анализатор спектра 10 МГц 6000 смарт частотный спектрометр



Портативный РЧ-измеритель мощности, простой анализатор спектра
Инструкция по эксплуатации Youku video display

Http://v.youku.com/v_show/id_XMzI5ODA1NDUwOA==.html?spm=a2h3j.8428770.3416059.1

По для ПК загружает облачную ссылку Baidu:

Ссылка://pan.baidu.com/s/1c1IKE5qПароль: Терминал измерения спектра faal, версия 2017

Ссылка://pan.baidu.com/s/1uU-GpwfJIrtVxOrlP-WNcwКод извлечения: версия ihv8 2018V1, повышает чувствительность

Ссылка://pan.baidu.com/s/1bAMGqmCUMx5CKzhOYMicYgКод экстракции: Терминал измерения спектра 2gyi, версия 2018V2
Описание: Особенности:


Смарт-частотный спектрометр он представляет собой широкополосный, практичный, простой в использовании анализатор спектра, который использует дисплей на базе ПК со встроенным высокопроизводительным частотным синтезатором и сбалансированным миксером для обеспечения высокой производительности, маленький размер, низкая потребеление энергии и высокая эффективность затрат.
Смарт-частотный спектрометр использует стандартный разъем USB 2,0 (miniUSB) для общения с устройствами и подходит для использования в помещении, на улице и даже в дикой природе. Смарт-частотный спектрометр особенно портативен для небольшого размера и поставляется с монитором.

Смарт-частотный спектрометр содержит комбинации частот, которые в основном покрывают Популярные в настоящее время различные беспроводные полосы, включая Wi-Fi, Bluetooth, беспроводное аудио и видео, LTE, GSM, GPRS, спутниковую связь, CATV...


Во-первых, характеристики продукта

1. Вес нетто хоста: 90 г (с помощью корпуса ЧПУ из алюминиевого сплава с ЧПУ);

2, ток подачи USB 300 мА;

3, для общения с чипом PL2303SA, USB;

4, с 3 основными функциями:

Левый SMA порт, диапазон измерения входного сигнала

SMA порт справа, вы можете сделать некоторые частоты RF источник/источник развертки

Левый SMA порт, входная точка, Частотный сигнал, начальная частота и частота расторжения установлены так же, когда счетчик мощности.

Во-вторых, спектрный тест на некоторые индикаторы производительности

1, диапазон частот измеренного сигнала:83,5-3000 МГц (Freq3000) 10-6000 МГц (Freq6000)

2, диапазон мощности измеренного сигнала: от-70 дБм до + 10 дБм

3, Разрешение частоты: 1 кГц

4, Адаптивная полоса пропускания разрешения (RBW) от 1 кГц до 100 кГц

5, Стабилизация частоты и точность (стандартная): ± 0,5 ppm

В-третьих, часть источника радиочастотного сигнала, индикаторы производительности

1, диапазон частот:137,5-4400 МГц(Freq3000) 25-6000 МГц(Freq6000)

2, Мощность: -10 дБм

3, Разрешение частоты: 1 кГц

4, Стабилизация частоты и точность (стандартная): ± 0,5 ppm

Ручной простой анализатор спектра


Смарт-частотный спектрометр представляет собой широкополосный, практичный, простой в использовании анализатор спектра, который использует дисплей на базе ПК со встроенным высокопроизводительным частотным синтезатором и сбалансированным миксером для обеспечения высокой производительности, маленький размер, низкая потребеление энергии и высокая эффективность затрат.
Смарт-частотный спектрометр использует стандартный разъем USB 2,0 (miniUSB) для общения с устройствами и подходит для использования в помещении, на улице и даже в дикой природе. Смарт-частотный спектрометр особенно портативен для небольшого размера и поставляется с монитором.

Смарт-частотный спектрометр содержит комбинации частот, которые в основном покрывают Популярные в настоящее время различные беспроводные полосы, включая Wi-Fi, Bluetooth, беспроводное аудио и видео, LTE, GSM, GPRS, спутниковую связь, CATV...

Во-первых, характеристики продукта

1. Вес нетто хоста: 90 г (с помощью корпуса ЧПУ из алюминиевого сплава с ЧПУ);

2, ток подачи USB 300 мА;

3, для общения с чипом PL2303SA, USB;

4, с 3 основными функциями:

Левый SMA порт, диапазон измерения входного сигнала

SMA порт справа, вы можете сделать некоторые частоты RF источник/источник развертки

Левый SMA порт, входная точка, Частотный сигнал, начальная частота и частота расторжения установлены так же, когда счетчик мощности.

Во-вторых, спектрный тест на некоторые индикаторы производительности

1, диапазон частот измеренного сигнала: 83,5-4300 МГц

2, диапазон мощности измеренного сигнала: от-70 дБм до + 10 дБм

3, Разрешение частоты: 1 кГц

4, Адаптивная полоса пропускания разрешения (RBW) от 1 кГц до 100 кГц

5, Стабилизация частоты и точность (стандартная): ± 0,5 ppm

В-третьих, часть источника радиочастотного сигнала, индикаторы производительности

1, диапазон частот: 137,5-4400 МГц

2, Мощность: -10 дБм

3, Разрешение частоты: 1 кГц

4, Стабилизация частоты и точность (стандартная): ± 0,5 ppm

В-четвертых, варианты применения (разные диапазоны должны быть оснащены другой антенной)

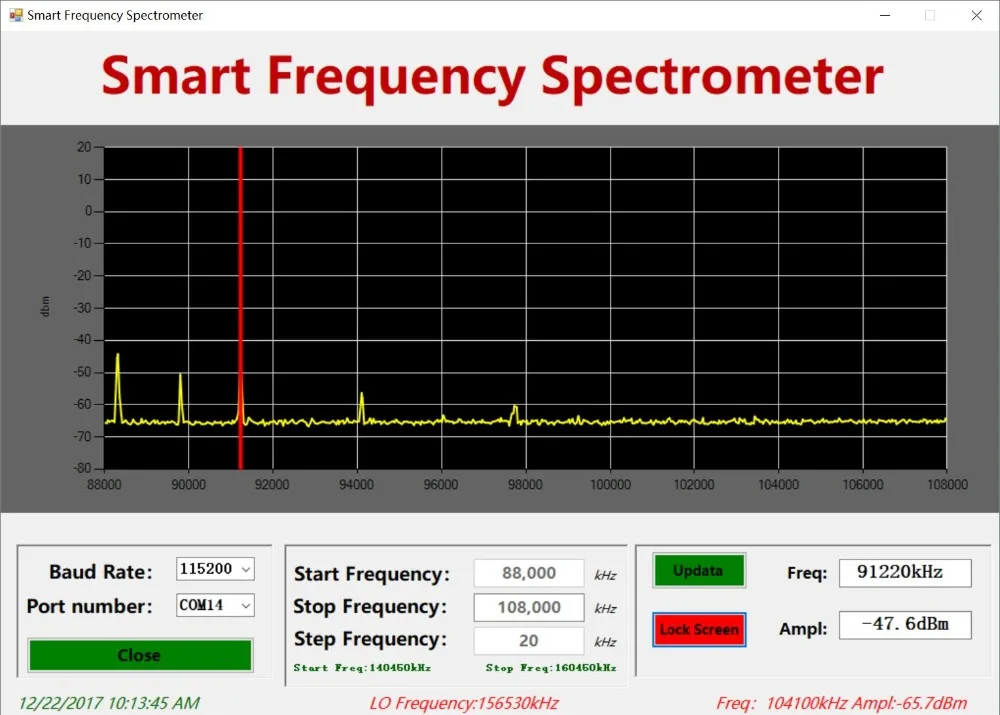

1, FM радиочастотный диапазон (88 МГц-108 МГц) измерение сигнала

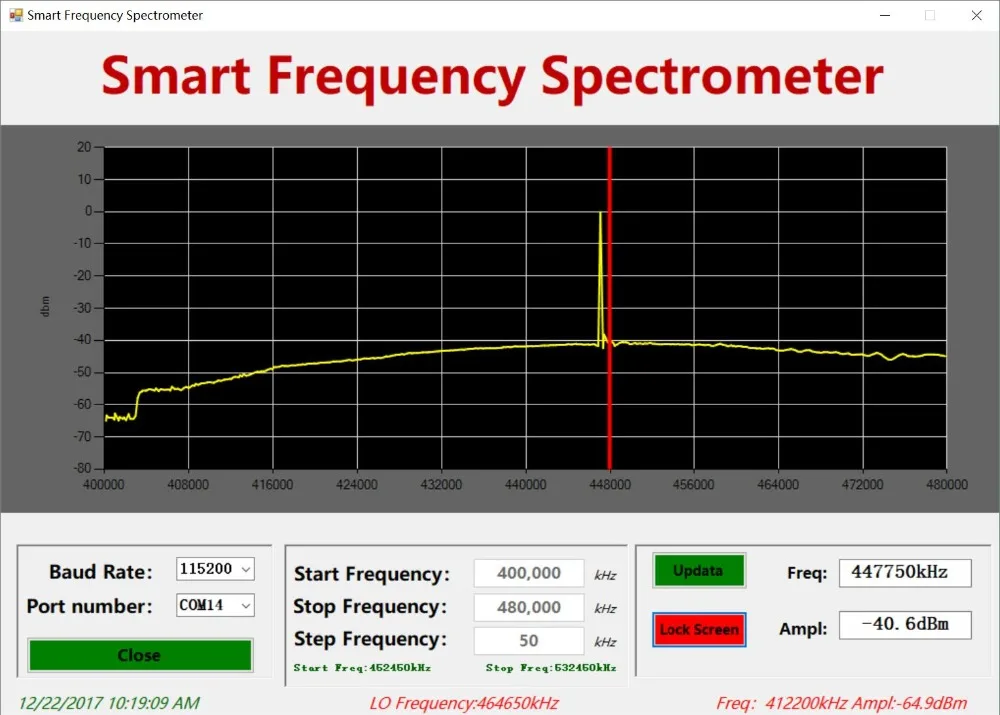

2, Диапазон радиочастот (УКВ: 136-174 МГц УВЧ: 400-480 МГц) измерение

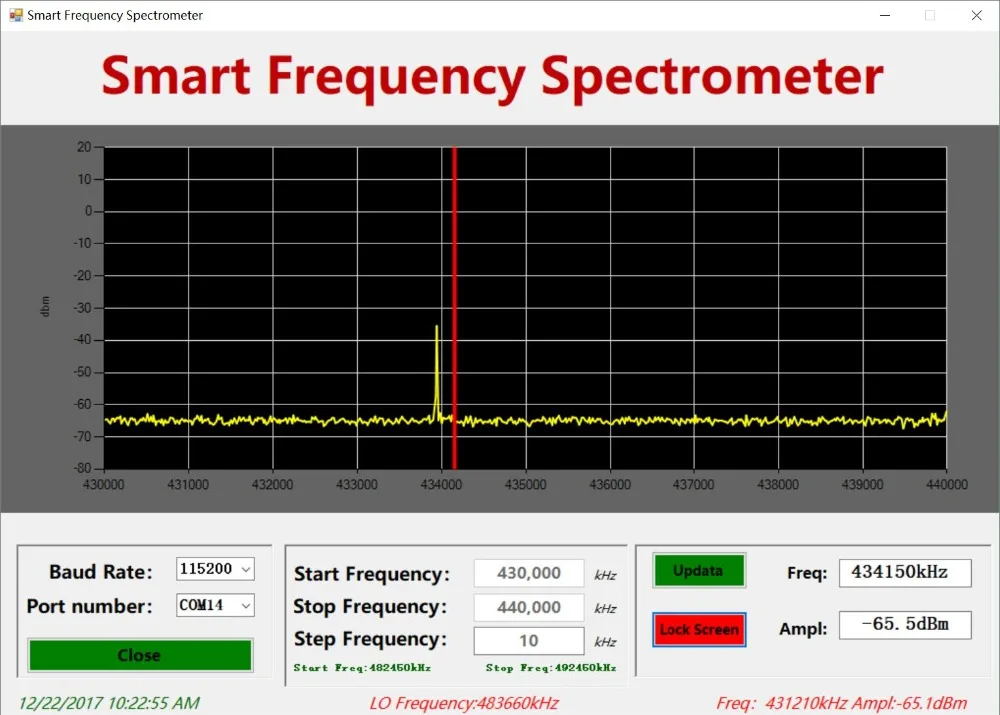

3, Диапазон беспроводного дистанционного управления (315 МГц/433,92 МГц) измерение

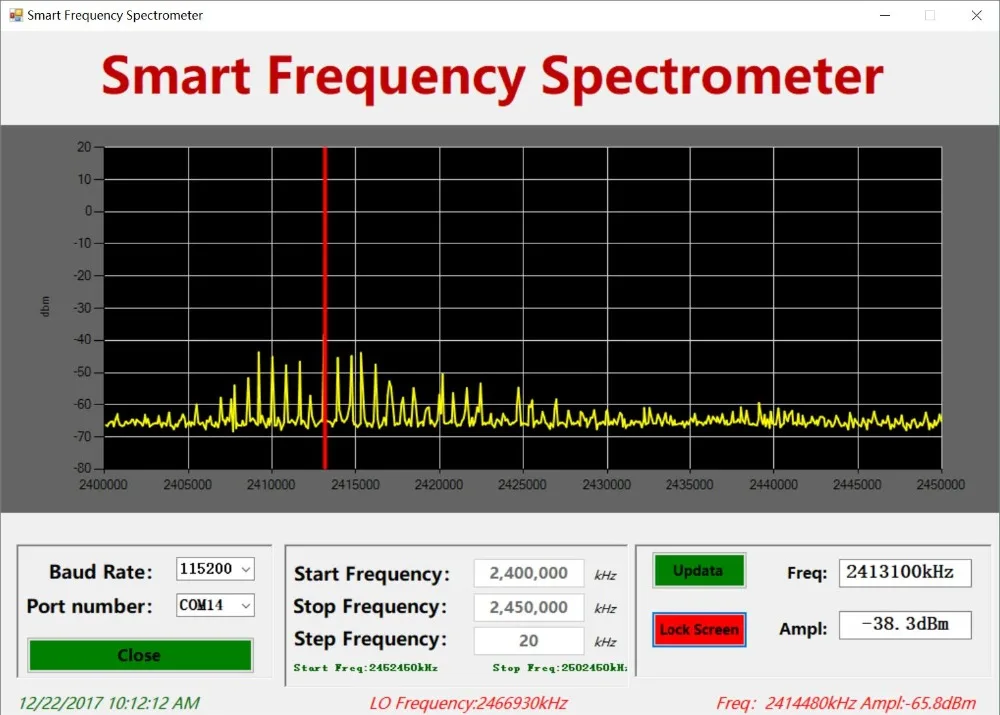

4 Wi-Fi и Bluetooth (2,4-2,45 ГГц) измерение

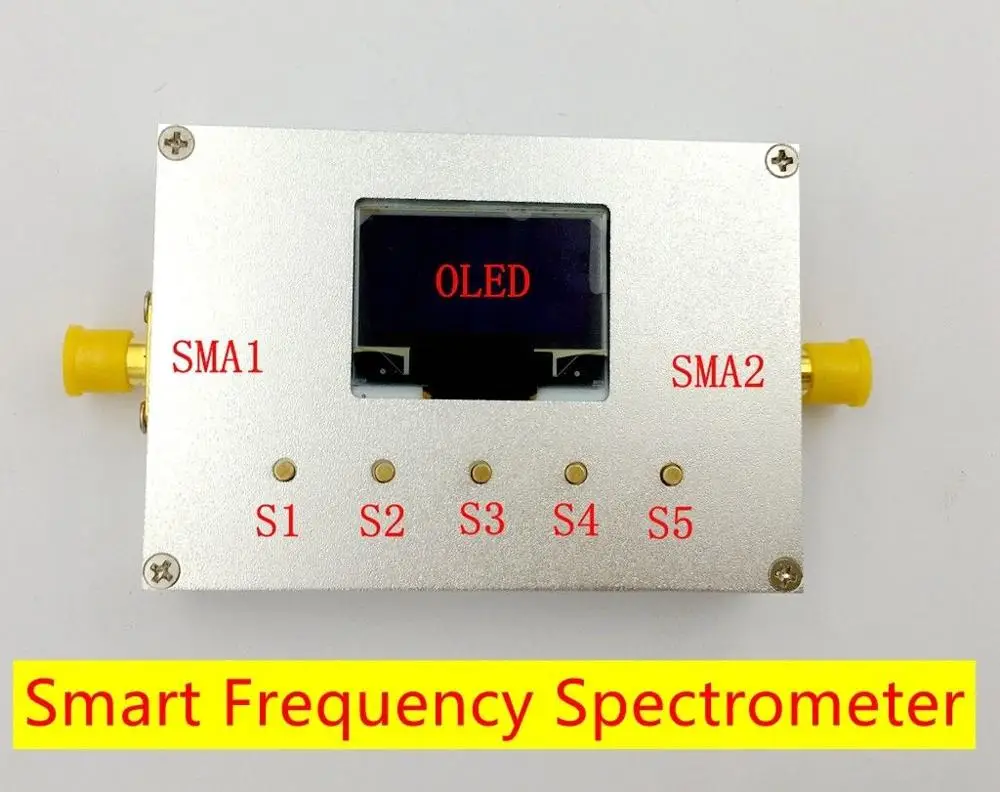

См. Рисунок, чтобы сделать короткое Пояснение:

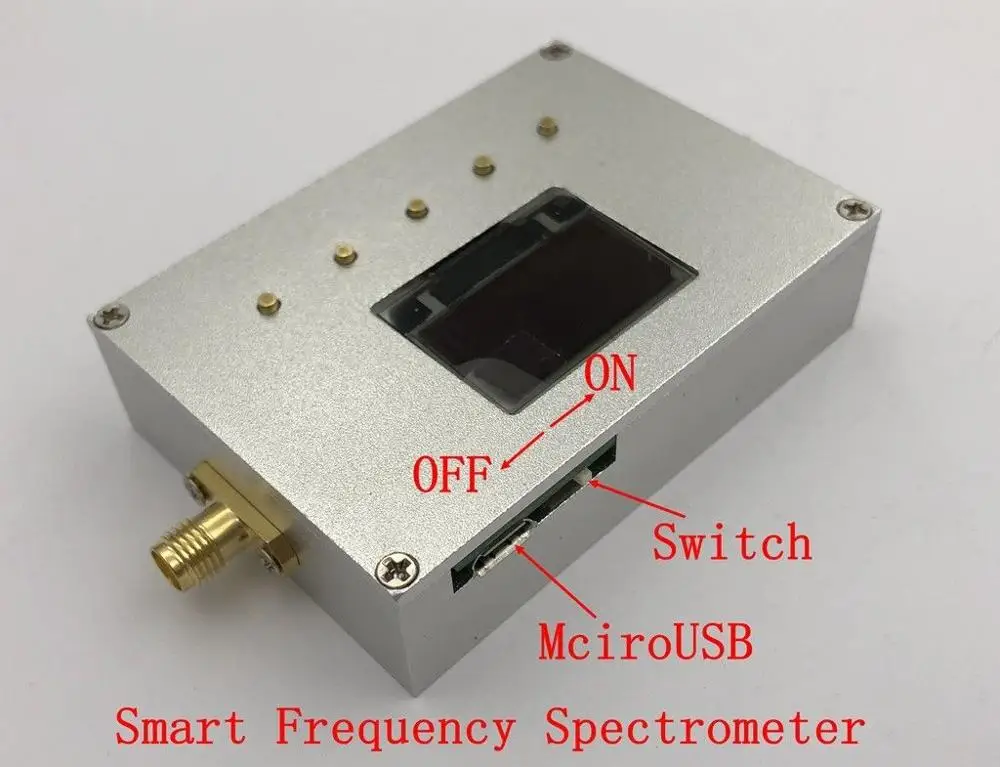

1. Источник питания: Подключите питание через micro-USB (компьютер).



2, выключатель питания: USB рядом с переключателем влево, чтобы набрать устройство, справа, чтобы выключить.

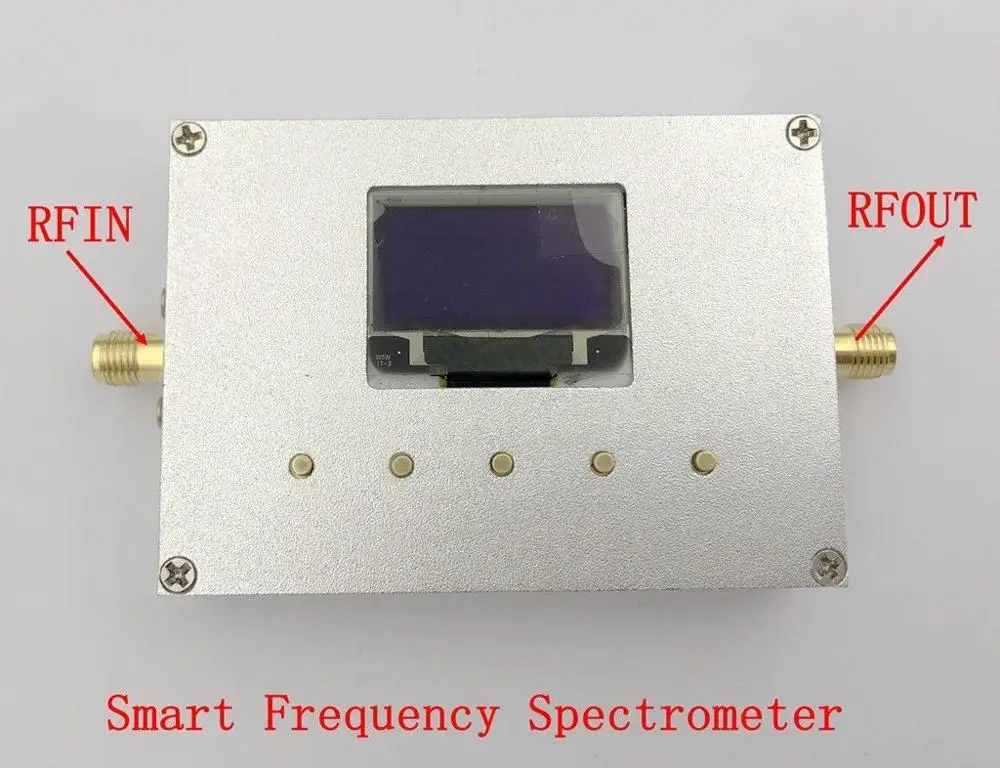

3. Вход: Подключите радиочастотный входной сигнал через интерфейс SMA1, SMA2-это локальный осциллятор с функцией подметания, который может использоваться в качестве источника сигнала.



4, нажмите кнопку «OK S3», чтобы начать измерение, или нажмите «Updata» на хост-компьютере.




5, кнопка S1, чтобы изменить положение курсора (слева)



Кнопка S5, чтобы изменить положение курсора (справа)

Нажмите S2, чтобы изменить данные положения курсора

Нажмите S4, чтобы изменить бит курсора и данные за вычетом


После входа в систему, курьер указывает выбранную цифру. В данный момент Верхняя и нижняя кнопки могут изменить значение выбранной цифры. Когда курсора находится на последней цифре (или первой цифре) выбранного элемента, нажмите правой (или левой) клавишей, чтобы переключить выбранный элемент. После установки параметров нажмите среднюю кнопку, чтобы подтвердить настройки.



Для получения краткого описания см. Рисунок выше:

1. Источник питания: подключите блок питания (компьютер) через micro-USB.

2, выключатель питания: рядом с USB, переключатель влево, чтобы включить питание, поверните вправо, чтобы выключить.

3. Вход: Подключите РЧ входной сигнал через интерфейс SMA1. SMA2-это локальный Осциллирующий выходной сигнал, который может использоваться в качестве источника сигнала.

4. Нажмите кнопку «OK S3», чтобы начать измерение, или нажмите «Updata» через хост-компьютер.

5. Нажмите кнопку S1, чтобы изменить положение курсора (shift left)

Нажмите кнопку S5, чтобы изменить положение курсора (справа)

Нажмите S2, чтобы изменить данные позиции курсора plus

Нажмите S4, чтобы изменить данные бит курсора за вычетом



После входа в систему, курьер указывает выбранную цифру. В это время кнопки вверх и вниз могут изменить значение выбранной цифры. Когда курсора находится на последней цифре (или первой цифре) выбранного элемента, нажмите правой кнопкой (или левой кнопкой), чтобы переключить выбранный элемент. Когда параметры установлены, нажмите среднюю кнопку OK, чтобы сделать настройки эффектом.

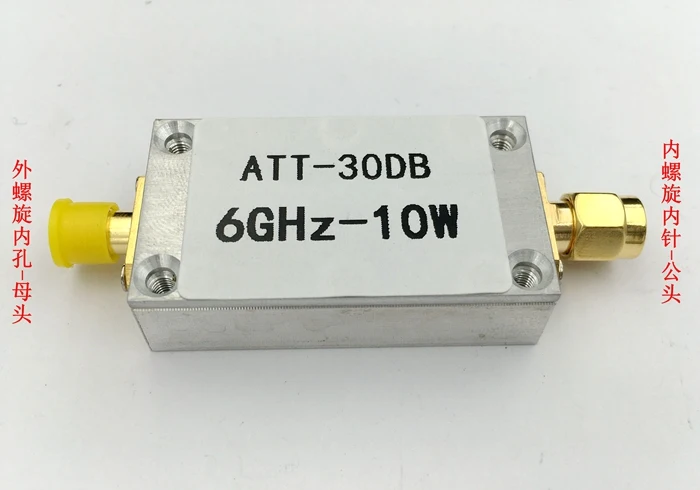

В-шестых, Расширьте диапазон измерений, чтобы увеличить мощность:
Вход добавляется к пассивному аттенюатору, левый вход, правая сторона может быть напрямую подключена к счетчику мощности



Посылка содержание
100% Фирменная Новинка
(1 шт.);

Портативный радиочастотный анализатор спектра, Простой измеритель мощности
