1. Описание:

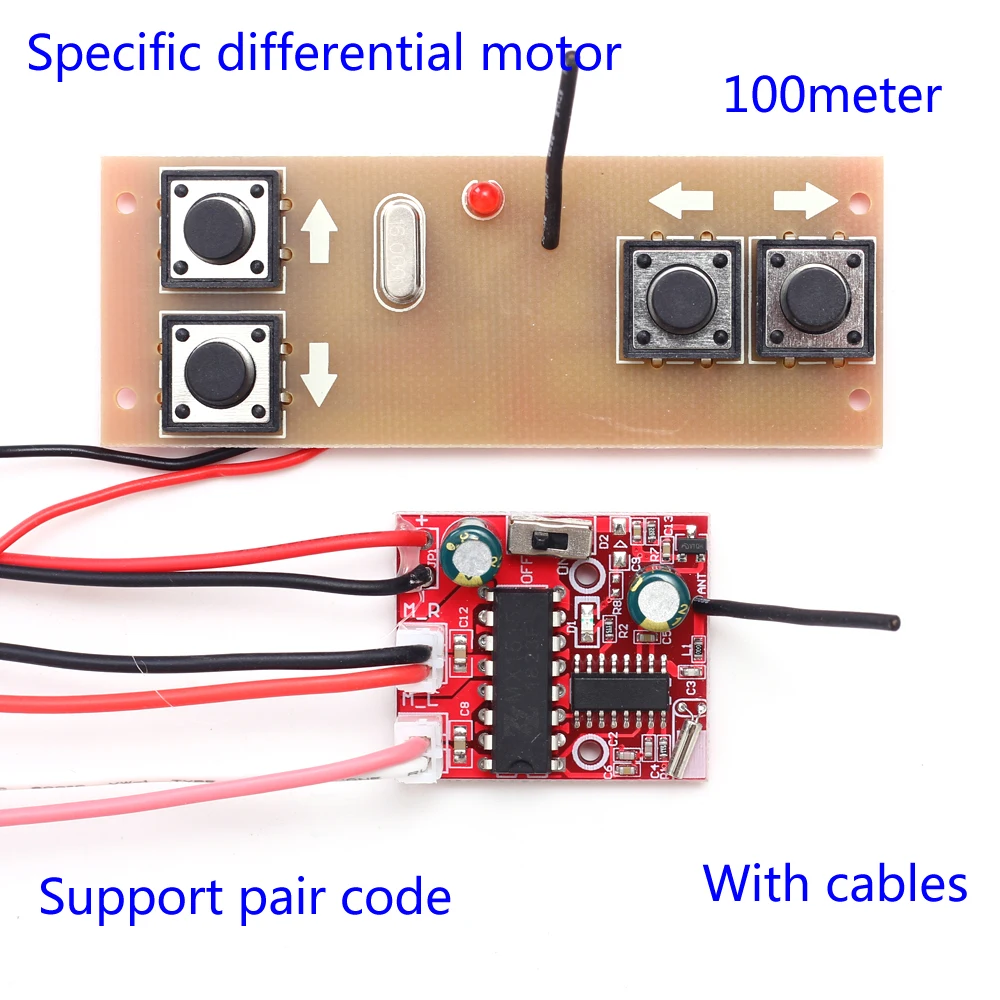

ZK-TR100 модуль использует новейшие технологии беспроводной передачи 2,4G. Стабильная и надежная производительность, дальность связи и сильная способность анти-помех. Он подходит для разработки и применения игрушек, модельных самолетов и других продуктов. Таких как дифференциальное инженерное транспортное средство, землеройное транспортное средство, танк, лодка дистанционного управления и трек-робот.

2. Особенности:

1>. Интегрированный модуль трансивера

2>. Дальние расстояния связи

3>. Ультра-маленький размер

4>. Низкое энергопотребление

5>. Защита от помех

6>. Удельный дифференциальный мотор скорости

3. Параметры:

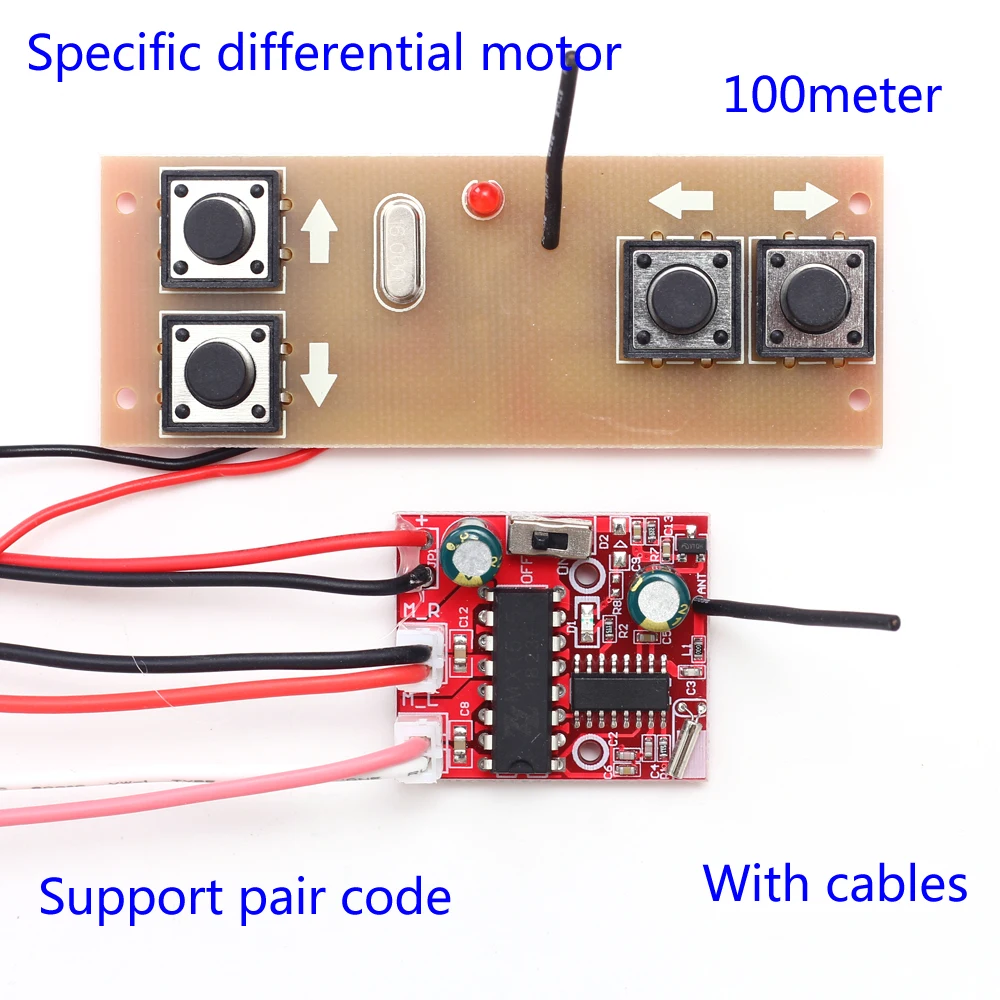

1>. Название продукта: ZK-TR100 DIY 2,4G 4-канальный Беспроводной модуль приемопередатчика

2>. Номер товара: ZK-TR100

3>. Передатчик Рабочая Напряжение AC/DC 2,2 V ~ 4,5 V

4>. Приемник Рабочая Напряжение AC/DC 3,6 V ~ 9V

5>. Расстояние связи: около 100 метров

6>. Связь частота: 2,4 ГГц

7>. Ток привода: 2А (макс.)

8>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

9>. Диапазон рабочей влажности: 0%-95% относительной влажности

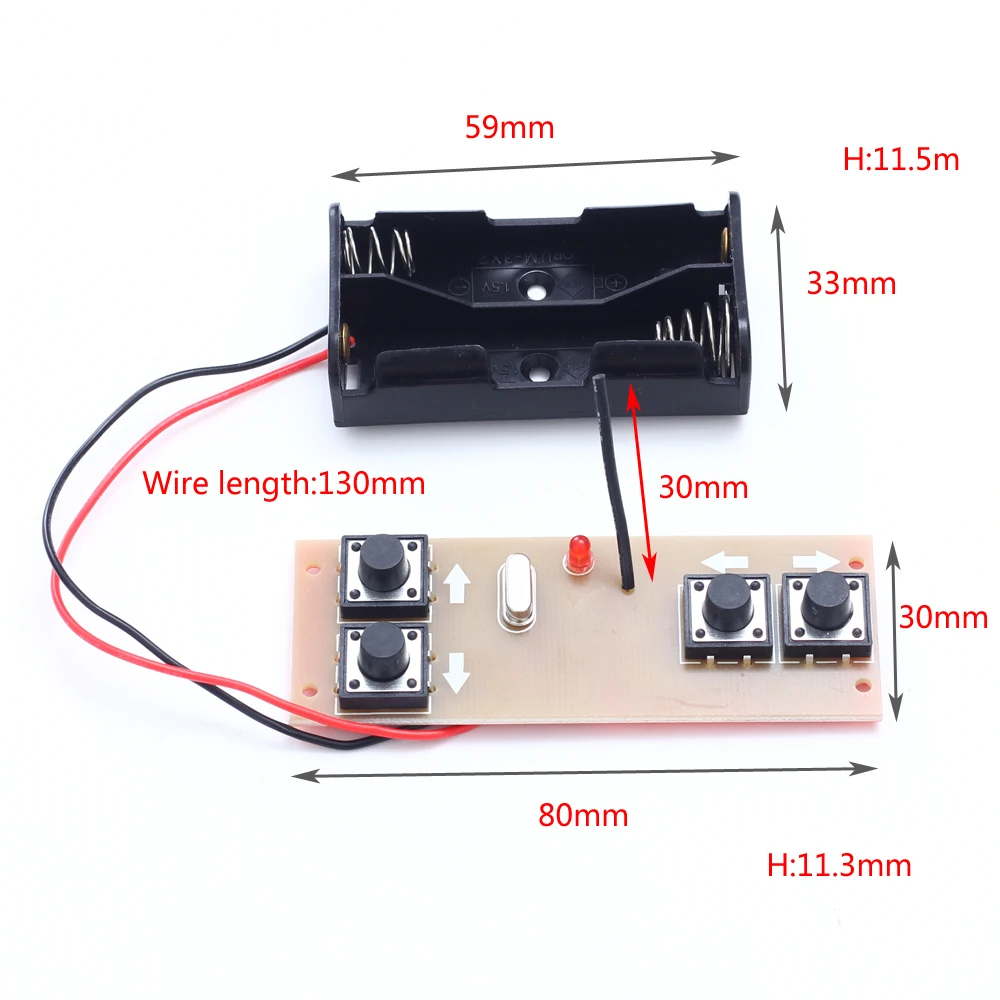

10>. Размер передатчика: 80*30*11,3 мм

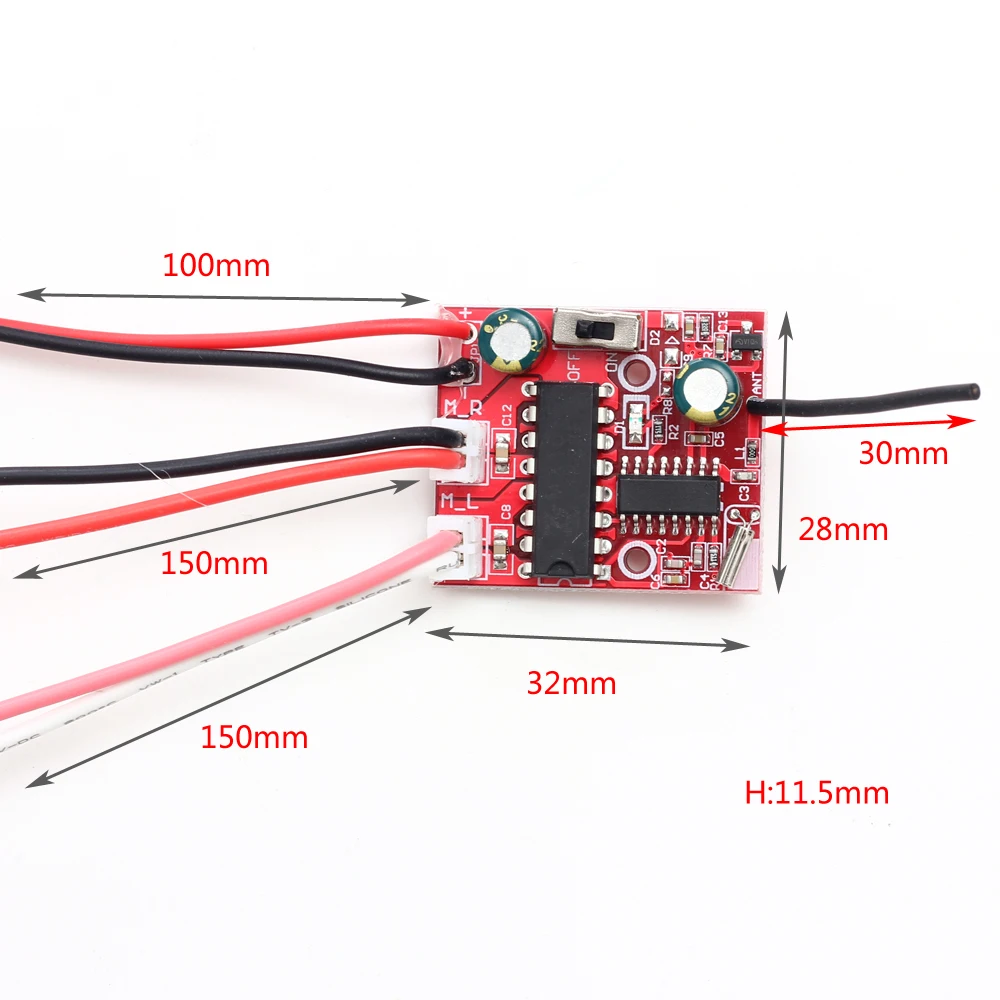

11>. Приемник Размеры: 28*32*11,5 мм

12>. Батарейный блок: 59*33*15 мм

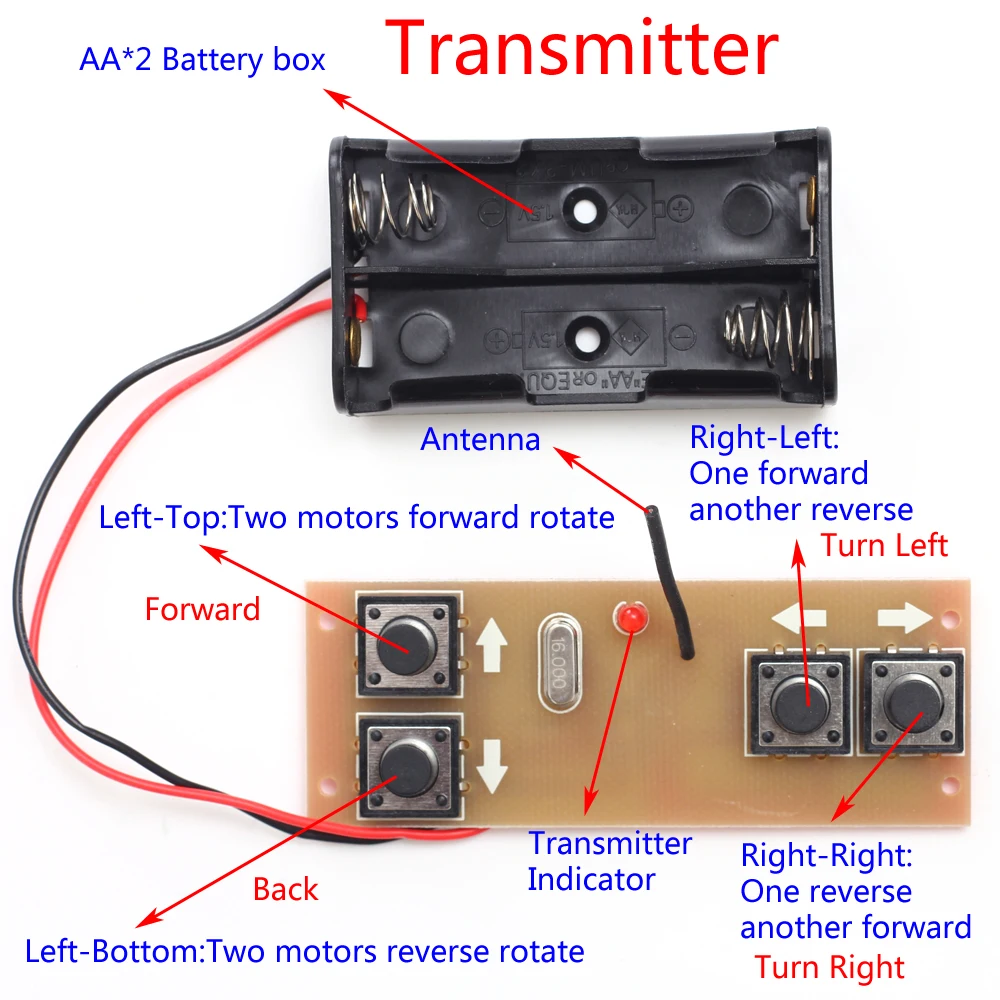

4. Описание кнопки:

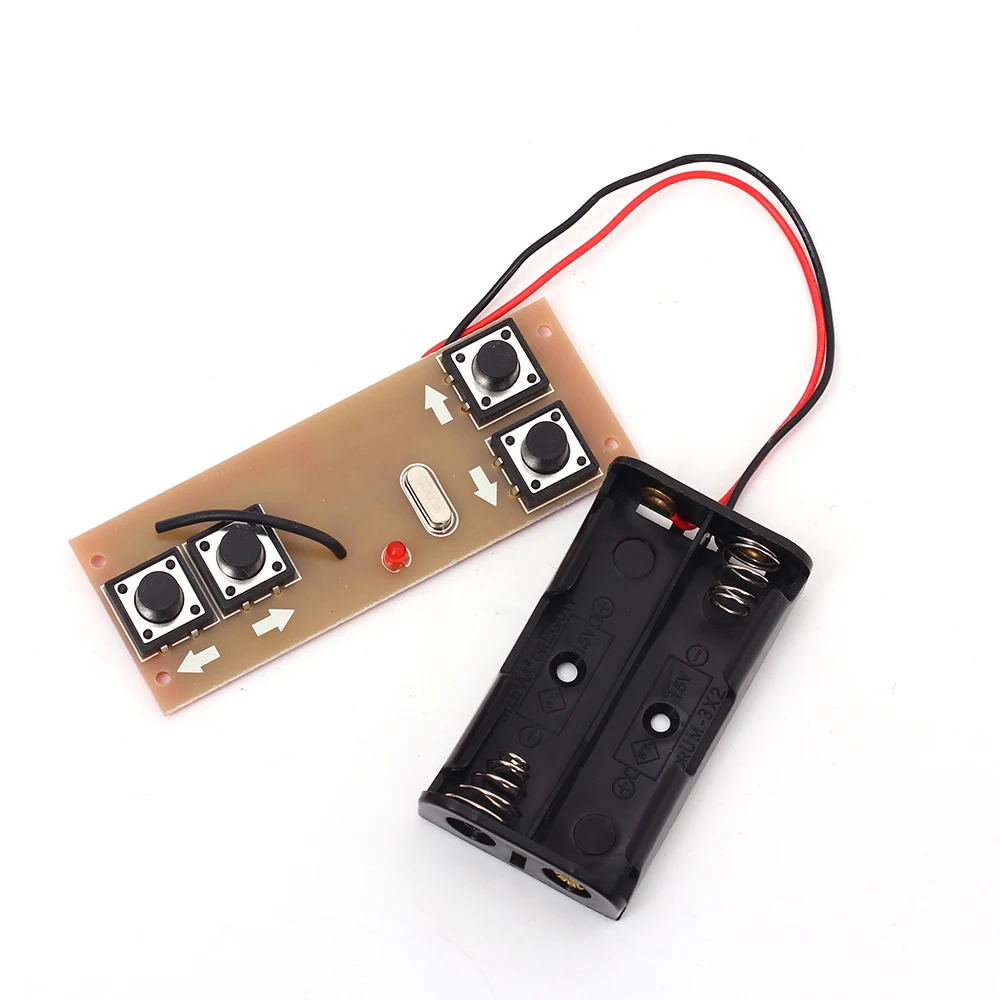

1>. Кнопка слева сверху на передатчике: два двигателя будут вращаться вперед при нажатии. Переноска вперед.

2>. Кнопка слева внизу на передатчике: два двигателя повернут назад при нажатии. Несущая назад

3>. Кнопка справа-слева на передатчике: один двигатель будет вращаться вперед и другой обратный поворот при нажатии (не может контролировать Серводвигатель). Несущая повернуть налево.

4>. Кнопка справа-справа от передатчика: один двигатель повернет назад, а другой повернет вперед при нажатии (не может управлять сервоприводом). Несущая повернет направо.

5>. Переключатель на приемнике: переключатель управления электропитанием.

Примечание: Это только для двигателя, который может поддерживать дифференциальный контроль скорости, такой как двигатель 380. Он не может подключаться к серводвигателю!

5>. Код пары:

1>. Удерживайте нажатие кнопки влево-снизу и вправо одновременно перед включением.

2>. Он переходит в режим сопряжения, когда светодиодный индикатор мигает после включения источника питания (автоматически выходит из режима сопряжения, если не работает в течение 15 секунд).

3>. Включение питания для приемника.

4>. Успех сопряжения, если светодиодный индикатор мигает три раза как на передатчике, так и на приемнике.

Примечание: один передатчик может соединиться с большим количеством приемников. Но он просто может соединить один в течение того же времени. Пользователю необходимо повторно включить питание для следующего сопряжения.

6. Использование шагов:

1>. Выключите переключатель на приемнике.

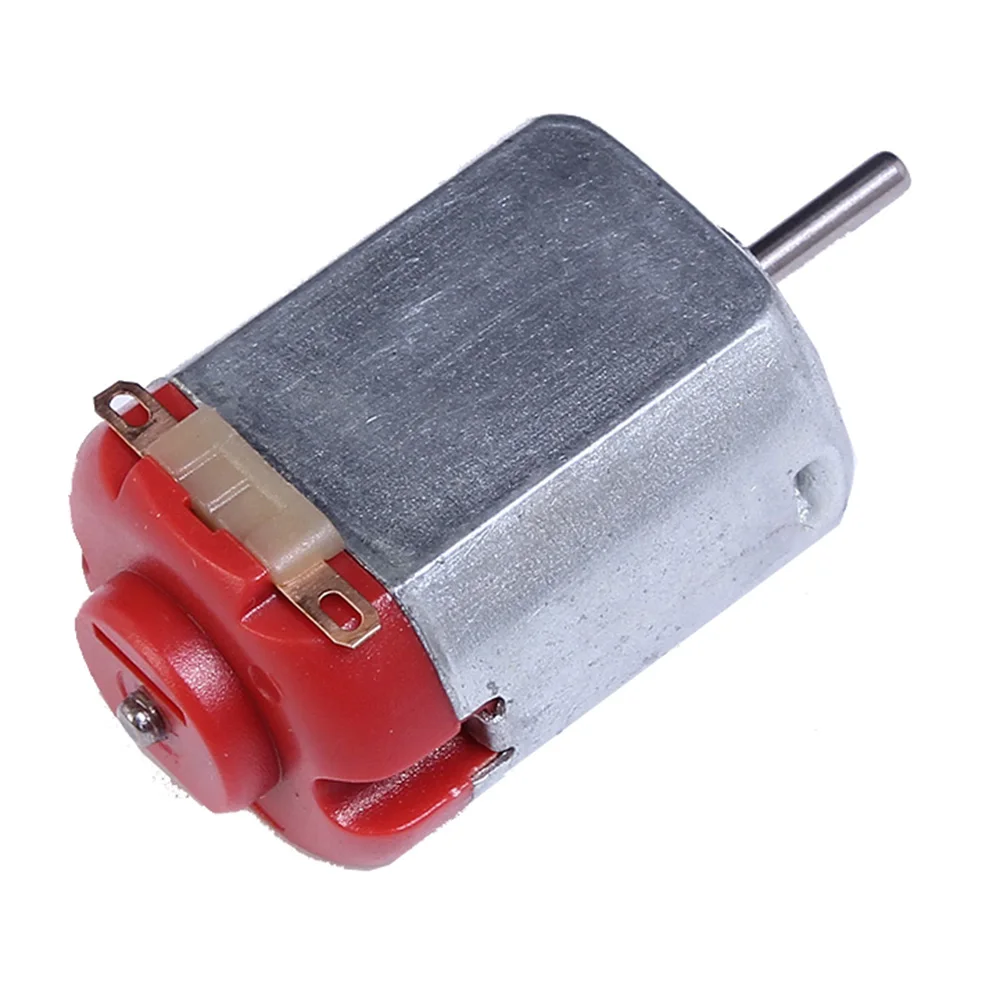

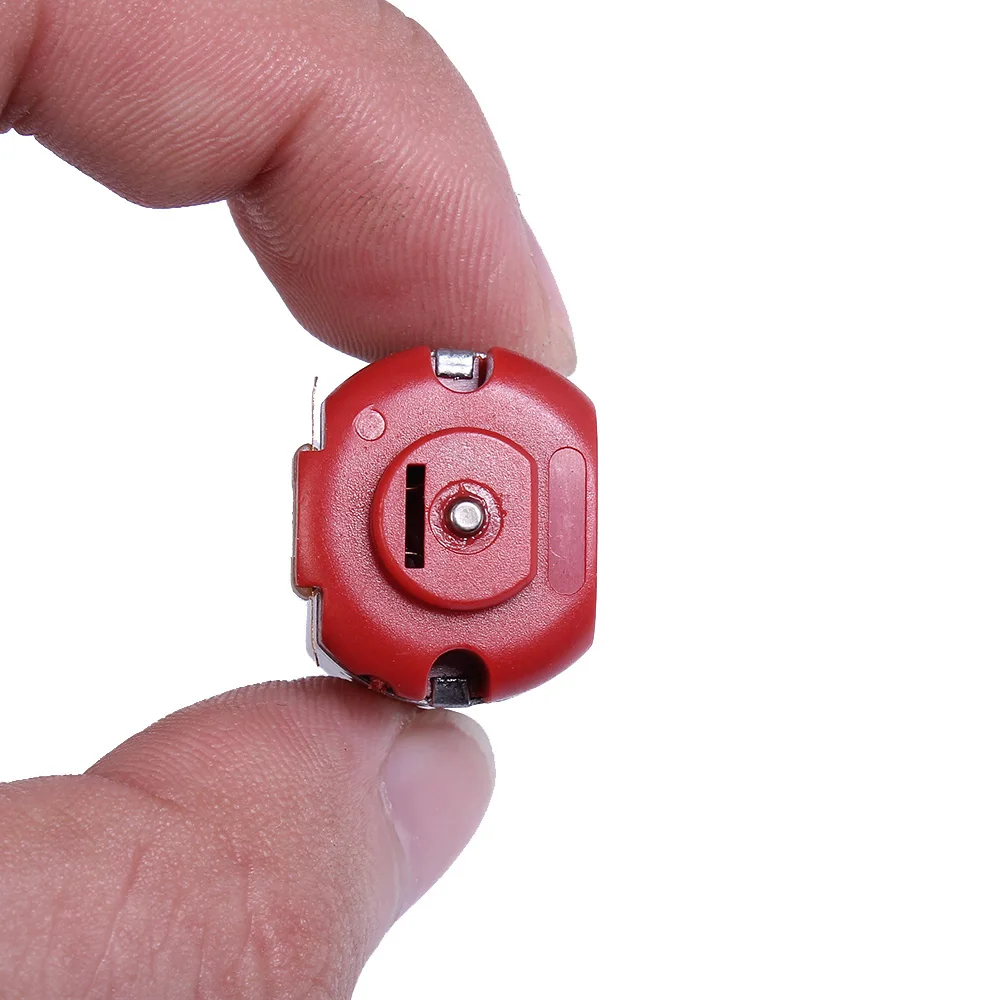

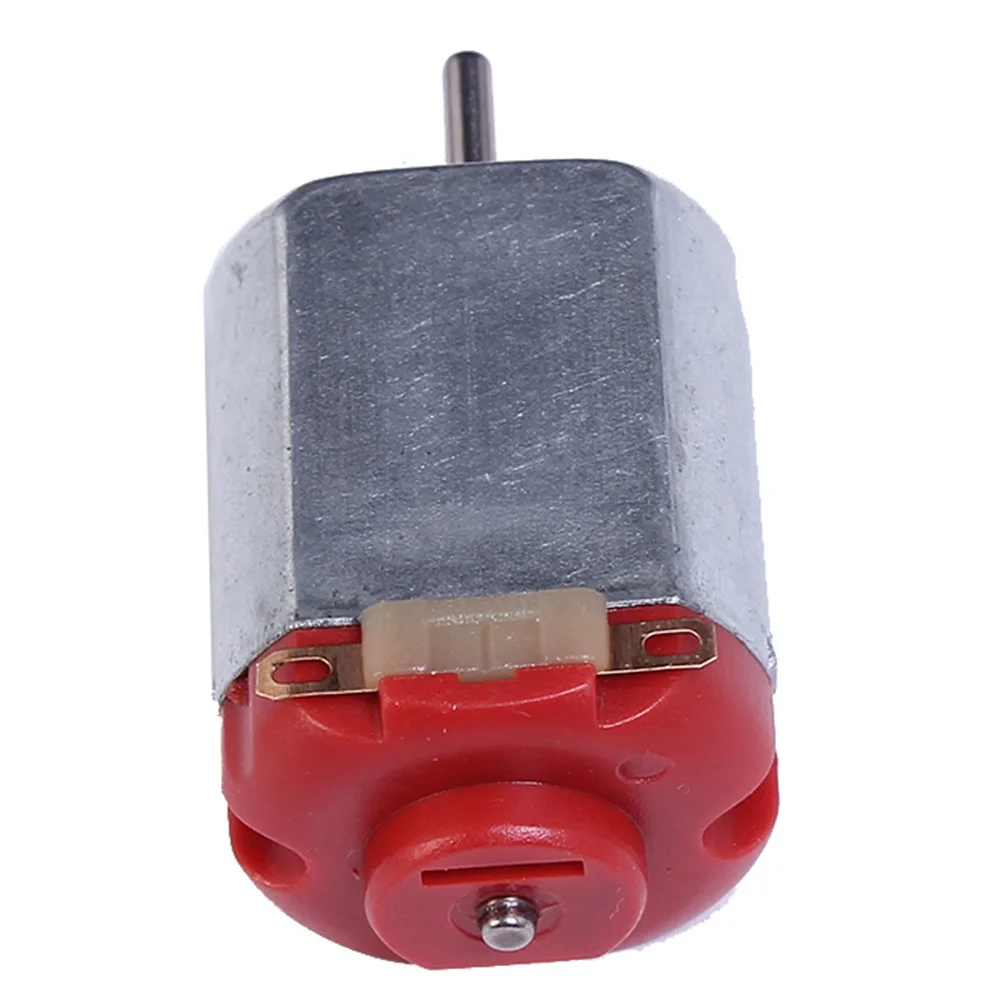

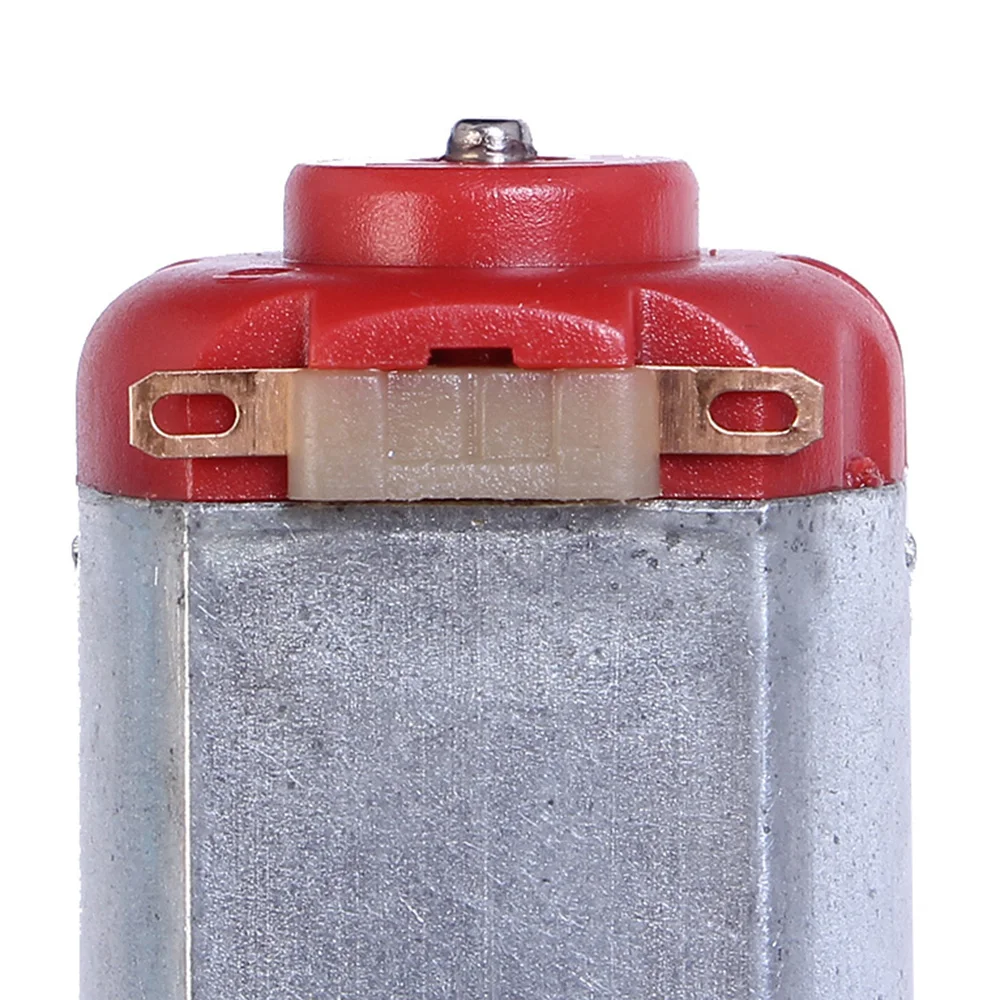

2>. Подключите два двигателя постоянного тока, таких как 380 мотор на приемнике.

3>. Подключите правильное рабочее напряжение для передатчика и приемника.

4>. Включите переключатель на приемнике.

5>. Отрегулируйте кнопки на передатчике для управления двигателем.

7. Примечание:

1>. Это только для двигателя, который может поддерживать дифференциальный контроль скорости, такой как двигатель 380. Он не может подключаться к серводвигателю!

2>. Не подходит для обычных игрушечных автомобилей.

3>. Источник питания положительный и отрицательный не может быть изменен. В противном случае модуль будет поврежден.

4>. Перед использованием ознакомьтесь с руководством и описанием.

8. Применение:

1>. Дифференциальное инженерное транспортное средство

2>. Игрушка экскаватора

3>. Танковая игрушка

4>. Лодка с дистанционным управлением

5>. Боевой корабль игрушка

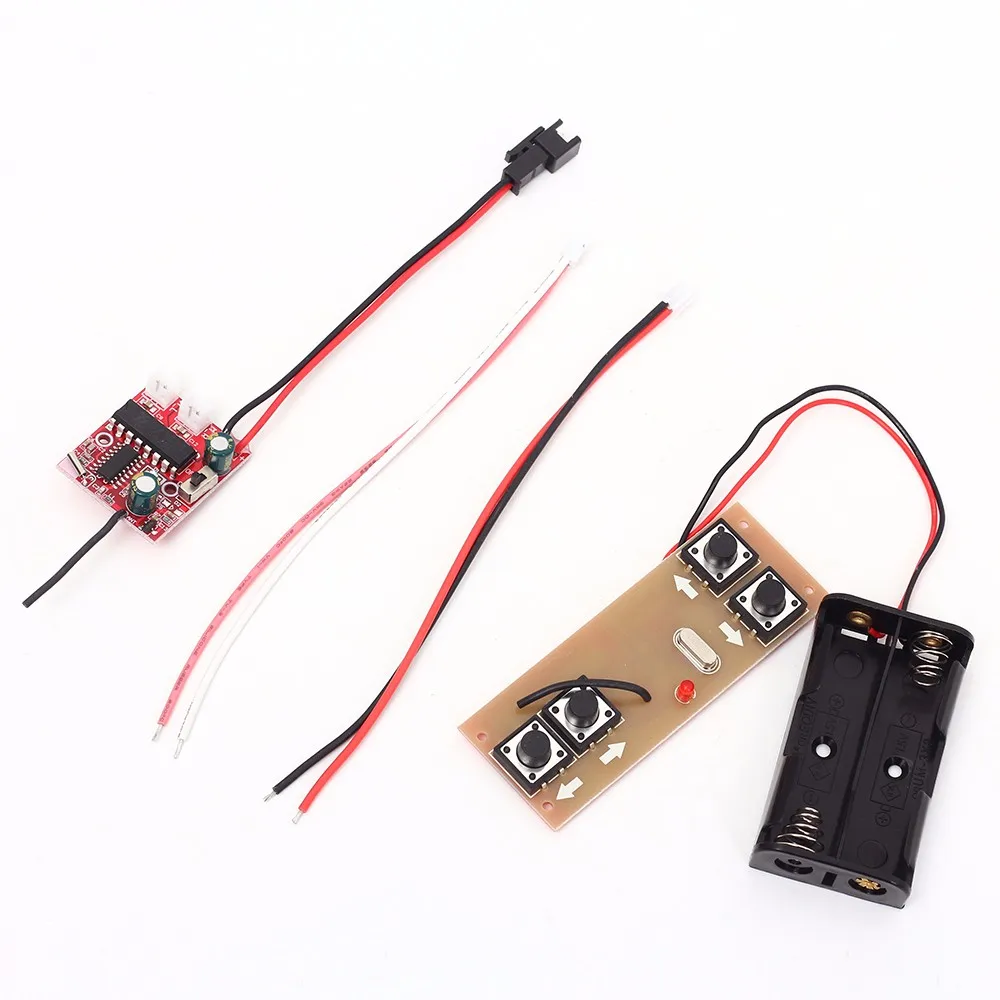

9. Посылка:

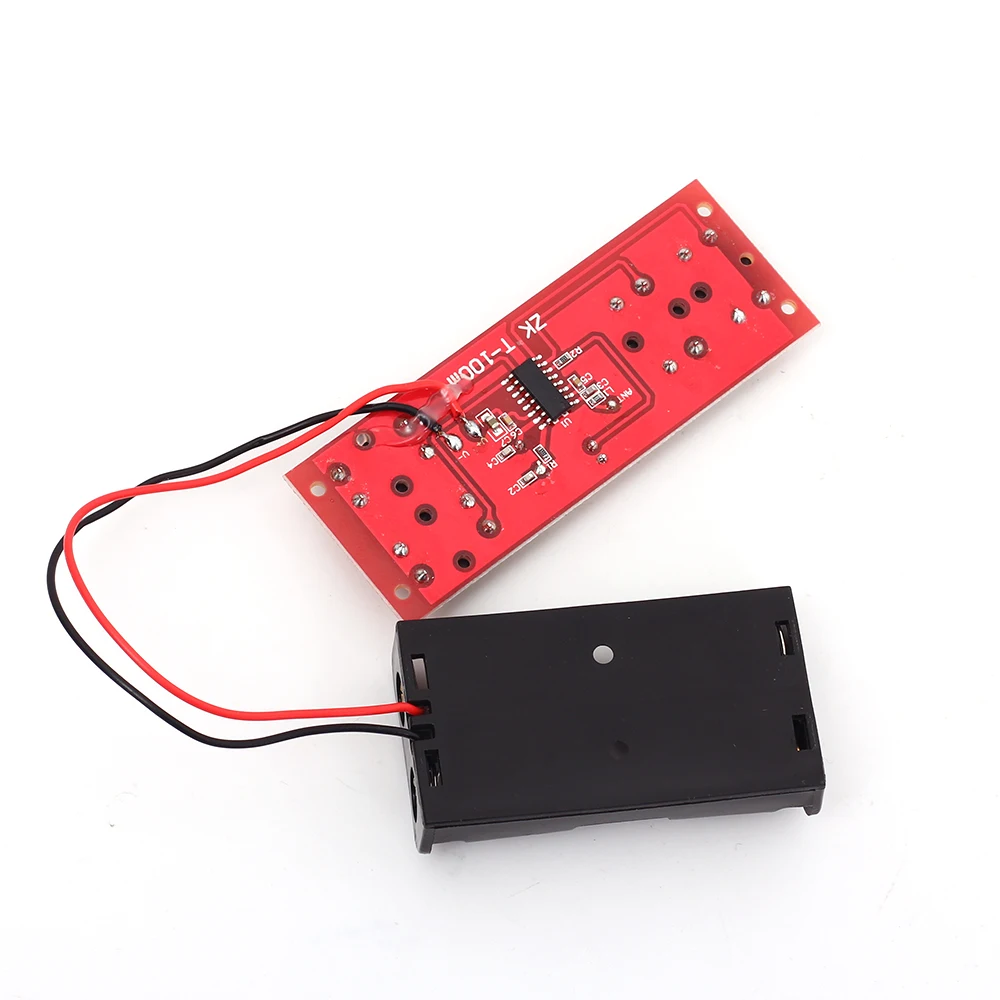

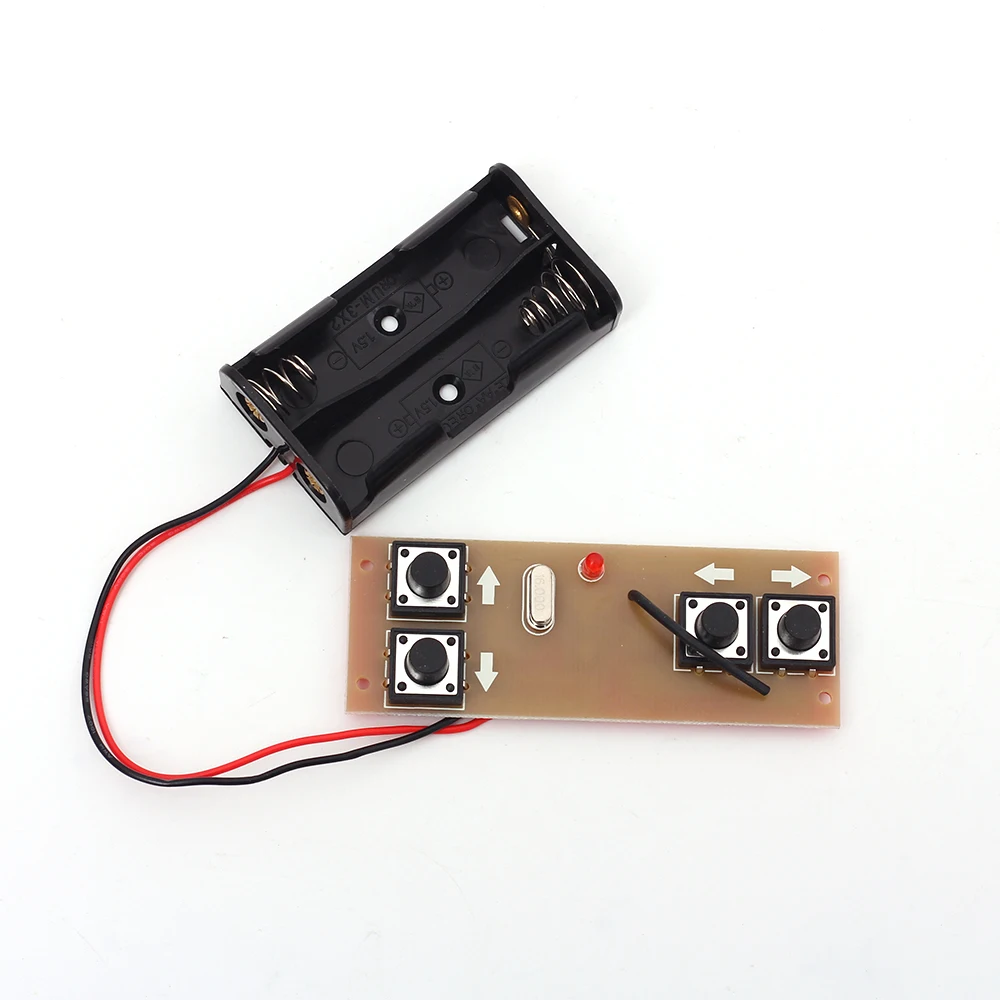

1>.1 шт. ZK-TR100 передатчик с антенной;

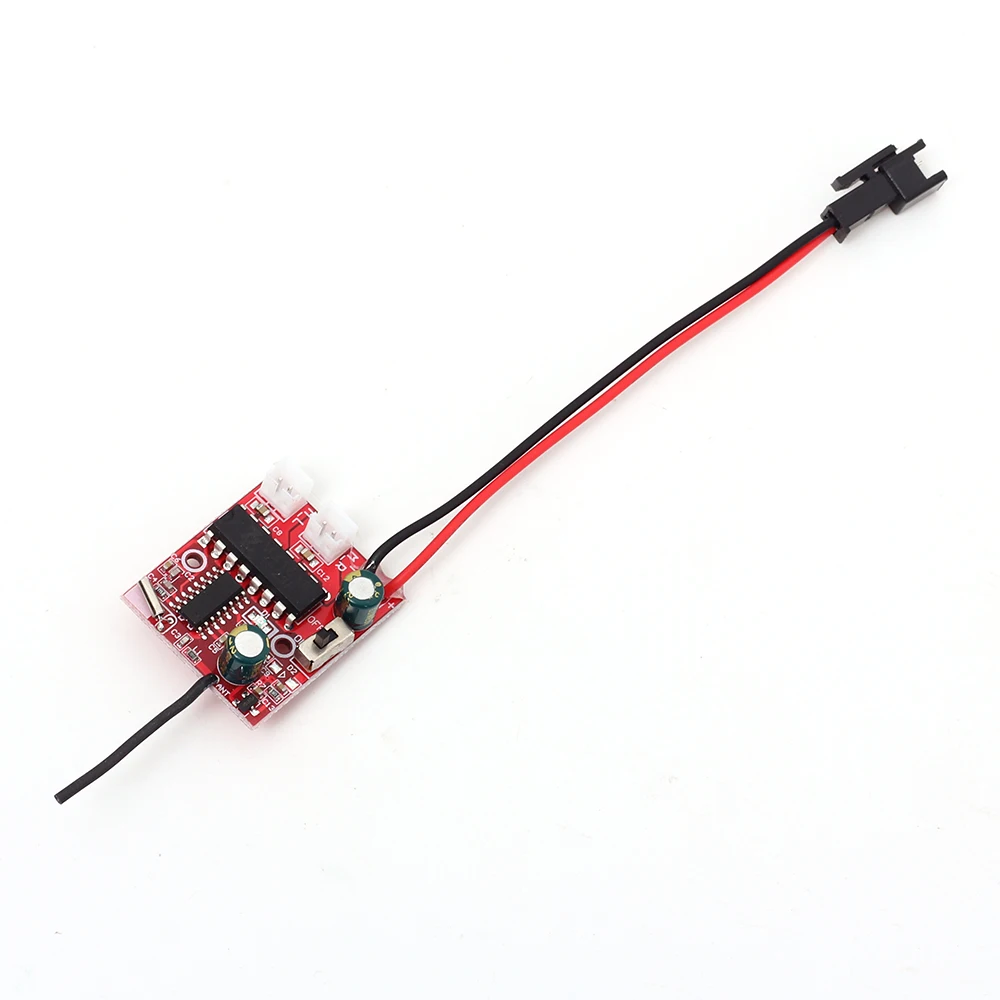

2>.1 шт. ZK-TR100 приемник с антенной и проводом питания;

3>.1 шт. AA * 2 батарейный блок с проводом;

4> 2 шт 2,0 мм 2P провода;
