 VDSL VDSL2 Телеком PDA терминал тестер ST327 V5-VD VDSL2 + с функцией DMM

Краткая информация

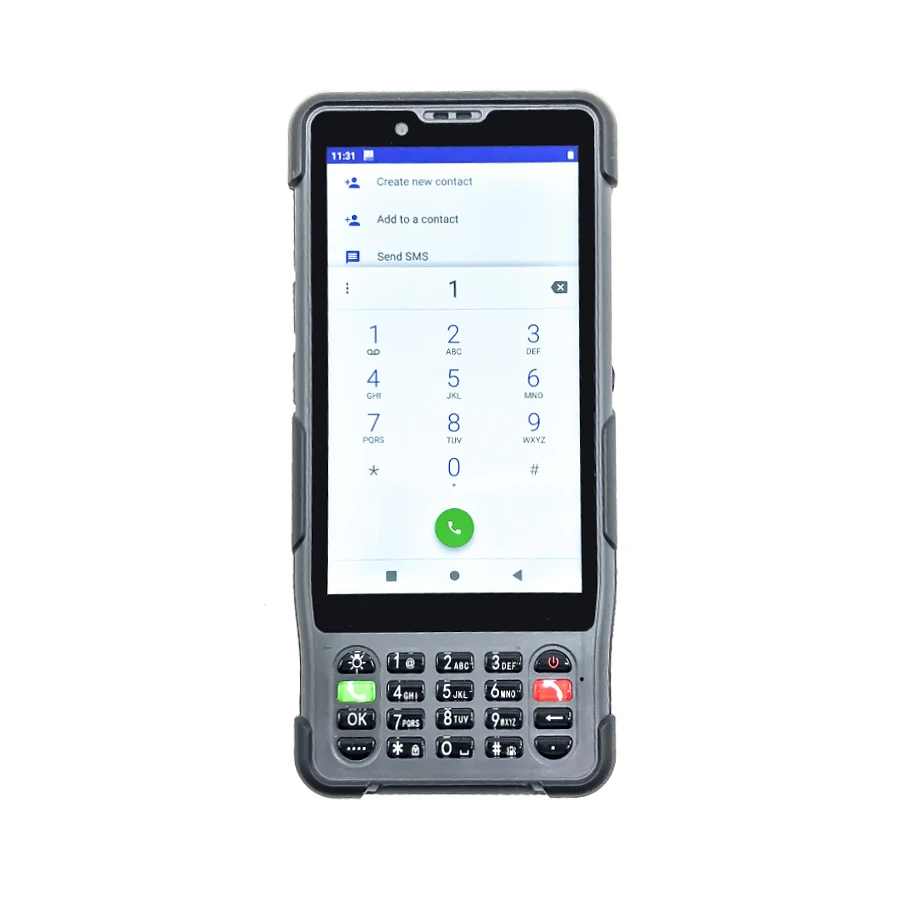

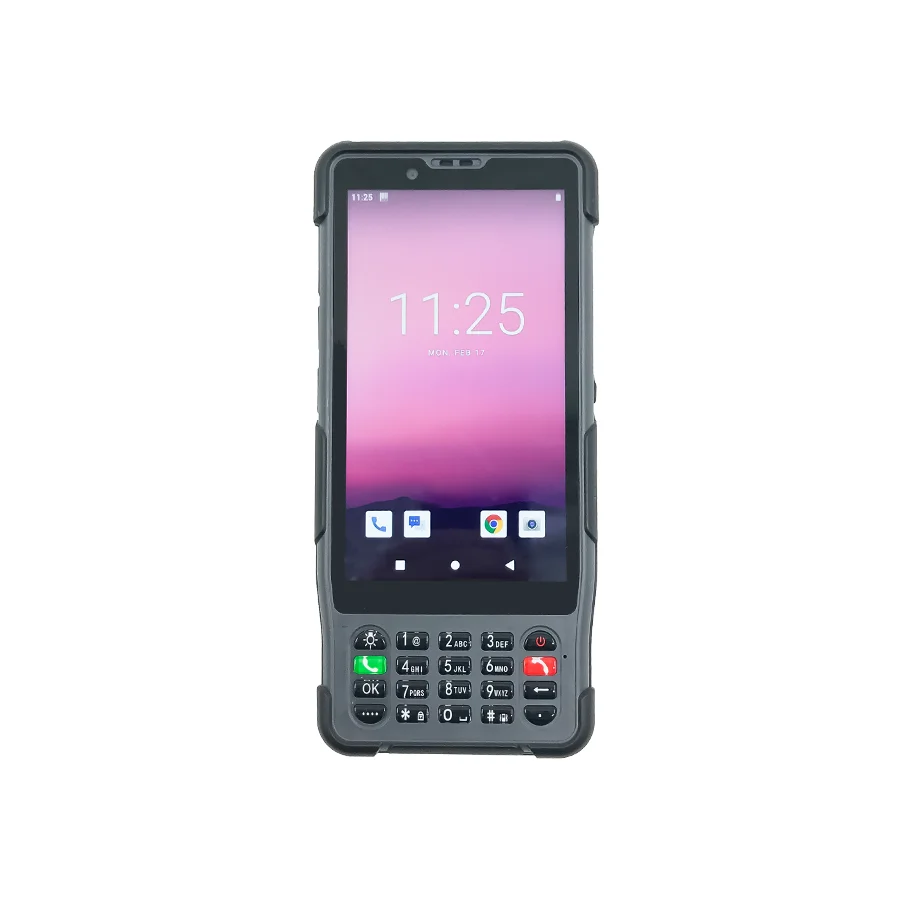

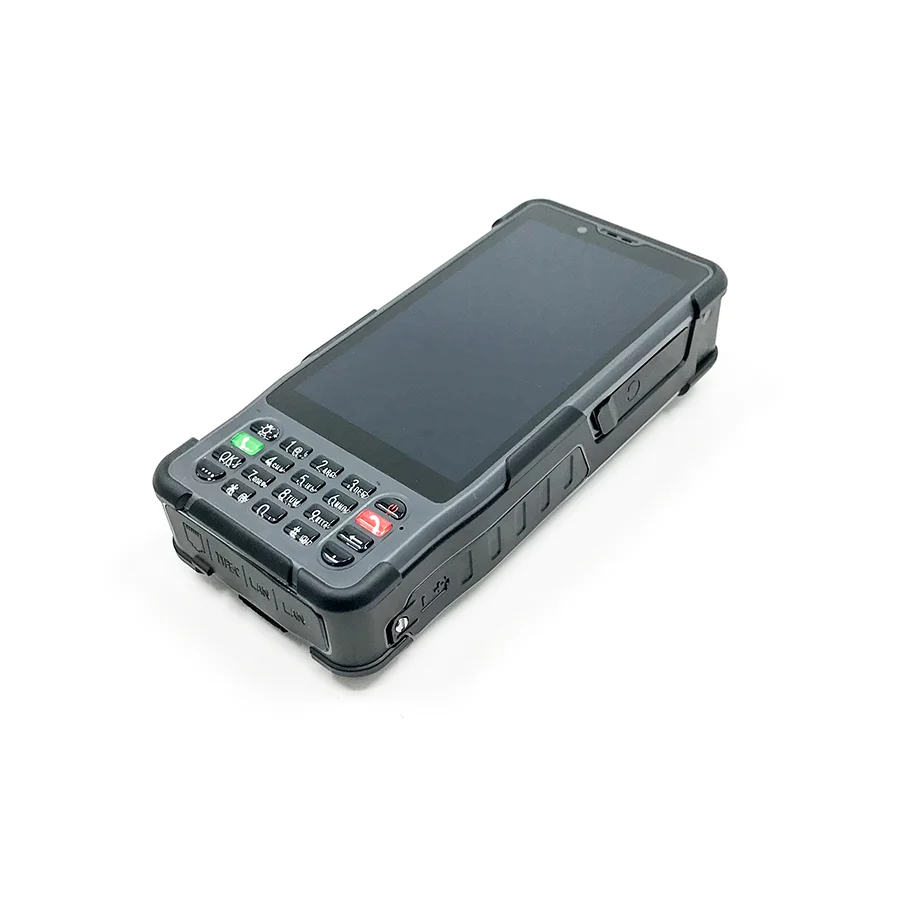

ST327-это портативная интеллектуальная КПК, которая специально разработана для работы и обслуживания инженеров телекоммуникационной отрасли. Он принимает основную операционную систему Android, которая сочетает в себе промышленные смарт-телефоны, функции тестирования связи.

1. Системная Платформа: Операционная система Android 9,0, операторы связи могут устанавливать любую прикладную программу или программное обеспечение.

2, надежный и прочный: Промышленный дизайн, экономичный и прочный.

3, выдающаяся ценность: она может повысить эффективность установки и обслуживания и контролировать усилия; Эффективно интегрировать и исследовать ценность человеческих ресурсов; улучшите изображение телекоммуникационной установки и обслуживания, а также восприятие подписчиков. (Система управления рабочей силой)

4. Сервис с добавленной стоимостью: он может осуществлять управление активами путем сканирования штрих-кода и в то же время реализует двойное Управление людьми и товарами.

Особенности

1. Видимый 5,5 дюймов ЖК-дисплей в солнечном свете

2. Поддержка Google Play, WIFI 5G

3. Поддержка 35B VDSL,GFAST,DMM, VLAN, HLOG, QLN, Vectoring

4. Может установить систему управления рабочей силой

5. Сертификат CE

6. Гигабитный Ethernet порт

7. Поддержка VLC для просмотра IPTV канала

 Основные технические характеристики

Общие характеристики

Дисплей экран

1080X1920TFT, true color 5,5 дюймов постоянной ёмкости, универсальный конденсатор сенсорный экран

Управление системы

Встроенная Операционная система Android 9,0

Системы

Процессор является Qualcomm450, 1,8 ГГц 8 Оперативная память 2G байт

Вспышка 3G + 32G

Поддержка карты памяти TF (самая большая емкость 256G)

Bluetooth

Поддержка 4,0

WI-FI

Поддержка IEEE 802.11b/g/n/ac

4G

GSM B3/5/8 CDMA: 1X/EVDO BC0

WCDMA:1/5/8 TD-SCDMA: B34/B39

LTE: 1/3/5/38/39/40/41

Мощность питания

Перезаряжаемый 2шт 3,8 V 4100mAh полимерный аккумулятор

Камера

Фронтальная камера 8 миллионов пикселей и задняя камера 13 миллионов пикселей, поддержка автоматического фокуса и функции вспышки. (опционально высокая и низкая конфигурация) функция.

Измерение

181 мм * 87 мм * 45 мм

XDSL индекс

XDSL тест основные функции

Физической Слои Info
Pppop циферблат
FTP клиент, фиксирующий IP
Сеть Слои Тесты
Эмуляция модема
Пинг
Поддержка VLAN, HLOG,QLN
Код ошибки статистики
Бит график Дисплей
Данные BPT /SNR
Настройка параметров модема (VPI/VCI)

ADSL/ADSL2 + индекс

Стандарты

ITU G.994.1 (G.hs), ITU G.992.5, ITU G.992.5 приложение L. Максимальное расстояние, которое может быть подключено 6,5 км. Совместим с ADSL, ADSL2 и READSL.

Затухание:

0 ~ 63.5dB

Шум маржа

0 ~ 32dB

Скорость восходящего канала (переплетенный/быстрый режим)

0 ~ 1,2 Мбит/с

Скорость нисходящего канала (переплетенный/быстрый режим)

0 ~ 24 Мбит/с

Модулирующего биты в ДМТ-канал

0 ~ 15 и каждая промежуточная Частотная точка

Кол-во коды ошибок

CRC, HEC, FEC, NCD, OCD

Другое параметры

Выходная мощность DSL

Он может отображать каждое Состояние линии DSL: потеря сигнала и завершение соединения

VDSL2 индекс

Стандарты

ITU G.993.2(VDSL2). Совместим со стандартом ADSL2 +, ADSL.

Скорость восходящего канала (переплетенный/быстрый режим)

0-100 м

Скорость нисходящего канала (переплетенный/быстрый режим)

0-100 м

Модулирующего биты в ДМТ-канал

0 ~ 15 и каждая промежуточная Частотная точка

Кол-во коды ошибок

CRC, HEC, FEC, NCD, OCD

Другое параметры

Выходная мощность DSL
Он может отображать каждое Состояние линии DSL: потерянный сигнал и отключение информации о связке DSLAM
Ошибка секунд
INP Пульс защиты
Коэффициент "сигнал/шум" канал рисунок
Уровень шума канала

Поддержка профили:

Профиль 8a, 8b, 8c, 8d, 12a, 12b, 17a

G. Быстрый индекс

Совместим с ITU-T G. 9700/G.9701 (G.FAST) VDSL2, ADSL2 +, стандарт ADSL.

DSL линии затухания

Уровень шума DSL line

DSL линия вверх/вниз скорость канала (между/быстрый режим)

DSL линия вверх/вниз Максимальная скорость

DMT суб-канал бит номер: 0 ~ 15, и каждый суб-канал частотных точек

Номер ошибки DSL line (CRC, HEC, FEC, LCD, OCD)

Локальная выходная мощность DSL line

Информация о DSL: сигнал потери, ссылка закрыта

Код ошибки во-вторых

Коэффициент "сигнал/шум" канал диаграммы

Поддержка Hlog и QLN

Защита от импульсного шума (INP)

Поддержка 9 профилей VDSL2: профиль 8a, 8b, 8c, 8d, 12a, 12b, 17a,30a,35b

Поддержка VDSL2 Vectoring (35b)

DMM Тесты индекс

DC Напряжение

-400 до 400 V; Разрешение: 0,1 V

AC Напряжение

От 0 до 290 V

Постоянной ёмкости, универсальный конденсатор

От 0 до 1000nF; Точность: 0-10nF: ± 2nF, 10nF-1000nF: ± 2% ± 2nF

Сопротивления петли

От 0 до 20 кОм; Точность: 0-100: ± 3% ± 4Ω, 100-500: ± 3%, 500-20 кОм: ± 2%

Сопротивление изоляции

От 0 до 50 МОм; Точность: 0-1,0 м: ± 0,1 МОм, 1,0-возможностью погружения на глубину до 30 м: ± 10% ± 0,5 МОм

Кабель локатор (TDR) индекс

Общие характеристики

Проверьте смешивание линий и неисправность. Автоматическое и ручное испытание расстояния

Тесты диапазон

4 км

Максимальное разрешение

1 м

Мертвые зоны

0 м

Мощность потребления

1 Вт

VOP диапазон регулировки

100-300 м/США

Расстояние Тест точности

≤ 1 м

<1мА 《 》

Диапазон импульсного испытания напряжения

≥ 30V

<30 в ≥

Оптический Мощность индекс

Диапазон длины волны (нм)

800 ~ 1700

Фото зондирования материал

InGaAs

Диапазон измерения мощности (дБм)

-70 ~ + 10 или-50 ~ + 26

Возможны отклонения в размере от

± 5%

Дисплей различимость

Линейный дисплей: 0.1%; Логарифмической дисплей: 0,01 дБм

Адаптеры для сим-карт

FC, ST, SC

Индекс PON Power Meter

Стенд Длина волны лазера

1310 (вверх по течению)

1490 (вниз по течению)

1550 (вниз по течению)

Зона пропуска (нм)

1260 ~ 1360

1470 ~ 1505

1535 ~ 1570

Диапазон (дБм)

-40 ~ + 10

-45 ~ + 10

-45 ~ + 23

Изоляция при 1310 нм (дБ)

> 40

> 40

Изоляция при 1490 нм (дБ)

> 40

> 40

Изоляция при 1550 нм (дБ)

> 40

> 40

Погрешность (дБ)

± 0,5

Линейность (дБ)

± 0,1

Блок

ДБм/xW

VFL индекс

VFL

FP-LD

Длина волны лазера

650nm ± 20nm

Выход мощность

1 мВт/3 мВт/5 мВт/10 мВт (опционально)

Разъем

2,5 мм универсальный адаптер

Режим работы

Модуляция CW или 2 Гц

Применимое волокно

SM/мм

Кабель отслеживания индекс

Тесты кабель type C

Сетевой кабель, кабель витой пары, телефонная линия, usb-кабель, коаксиальный кабель.

Линия проверку состояния

Определение открытого или короткого замыкания

Напряжение обнаружение полярности

Положительное и отрицательное напряжение постоянного тока

Расстояние передачи сигнала

Не менее 3 км

DC Напряжение

Не более 48 в

Проверьте индекс последовательности линий

Поддержка генерирования сигнала сетевой линии для просмотра последовательной проверки сети с приемником

Поддержка генерирования сигнала сетевой линии для просмотра последовательной проверки сети с приемником

Простота в эксплуатации: Определение последовательности линий путем приема заказов на боковые фонари

Простота в эксплуатации: Определение последовательности линий путем приема заказов на боковые фонари

Стационарный телефон индекс

Функция

Разъем с телефонной линией, может использоваться как стационарный

IPTV Тесты

Передает Качество

Curt rate (кбит/с)

Скорость передачи пакетов услуг IPTV

IP num(is)

Информация о посылка IP, собранная в период выборки

Losted num

Данные статистики RTP посылка номер потери, собранный в период выборки

IP дрожания

Отражает уровень качества передачи ip-пакетов

Чистая конфигурации

(Поддержка любого формата инкапсуляции сети, включая TS, TCP, UDP, RTP, RTSP, PPPoE и т. д.)

Auto MDI DF

Задержка тестирования MDI регулируется RFC4445

Auto MDI mpr

Посылка для СМИ, номер потери в тесте MDI, регулируется RFC4445 исходным кодом MAC: IPTV sender MAC

Dst Mac

Для ТВ-приставки MAC адрес

ГС TTL

ИС протокола информация

Источник IP

IP отправителя

Dst Порты и разъёмы

STB IP

Источник Порты и разъёмы

IP отправителя Порты и разъёмы

Dest Порты и разъёмы

STB Порты и разъёмы

Rtp типа

RTP протокол информация

Статистика

MLR-15

Статистическое значение MLR за 15 минут

Losted в общей сложности

RTP потеря пакета общее количество в тестовом цикле

Скорость

Частота тестового цикла, включая максимальную, минимальную и среднюю статистику

Информация о заказе

Код модуля

Стандартная/основная часть

CDMA: 1X/EVDO BC0

GSM 850/900/1800/1900

WCDMA:B1/B2/B5/B8

TD-SCDMA:B34/B39

FDD-LTE :B1/B2/B3(Поддержка в будущем)/B4/B5/B7/B8

TD-LTE:B38/B39/B40/B41

Поддержка WIFI 5G тест скорости

Скорость от платформы PDA максимум до 600 м

ST327 V5.0

Дополнительный модуль

VDSL2 модуль

VDSL2 модуль

А

VDSL2 приложение Q Vplus/35b

V

Версия GFAST (приложение A и приложение B)

G

1D/2D модуль сканирования штрих-кода для управления товарами (symbol SE2100)

B

Оптический модуль измерителя мощности

G

VFL модуль

H

Кабель отслеживания

X

Проверка линии последовательности

W

IPTV Тесты

Я

Выберите только один товар из функционального элемента 1-2

1

(Вы можете выбрать только D или только 8, только T или все, они в одной доске)

DMM Функция

D

Дефектоскоп кабеля (TDR)

4 или 8

Стационарный телефон

T

2

Измеритель мощности

1
