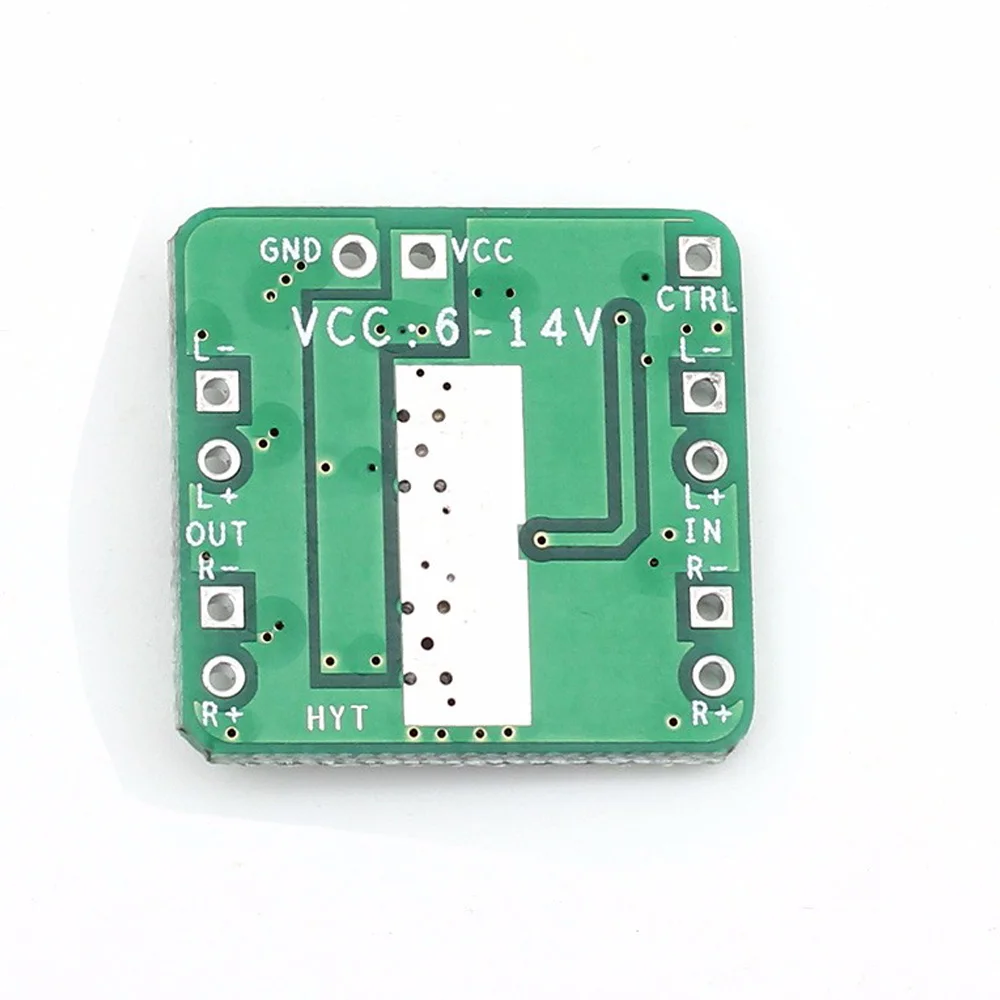

2*18 Вт:

1.Описание:

Дифференциальная схема усиления использует симметрию параметров цепи и отрицательный отзыв для эффективной стабилизации статической рабочей точки и усиливает дифференциальный сигнал режима для подавления сигнала общего режима. Он широко используется на этапе ввода цепи прямого соединения и измерительной цепи.

2. Особенности:

1>. Поддержка двойного рабочего модуля;

2>. Высокое качество звука;

3>. Поддержка двойного выхода;

4>. Поддержка защиты от высоких температур.

3. Параметры:

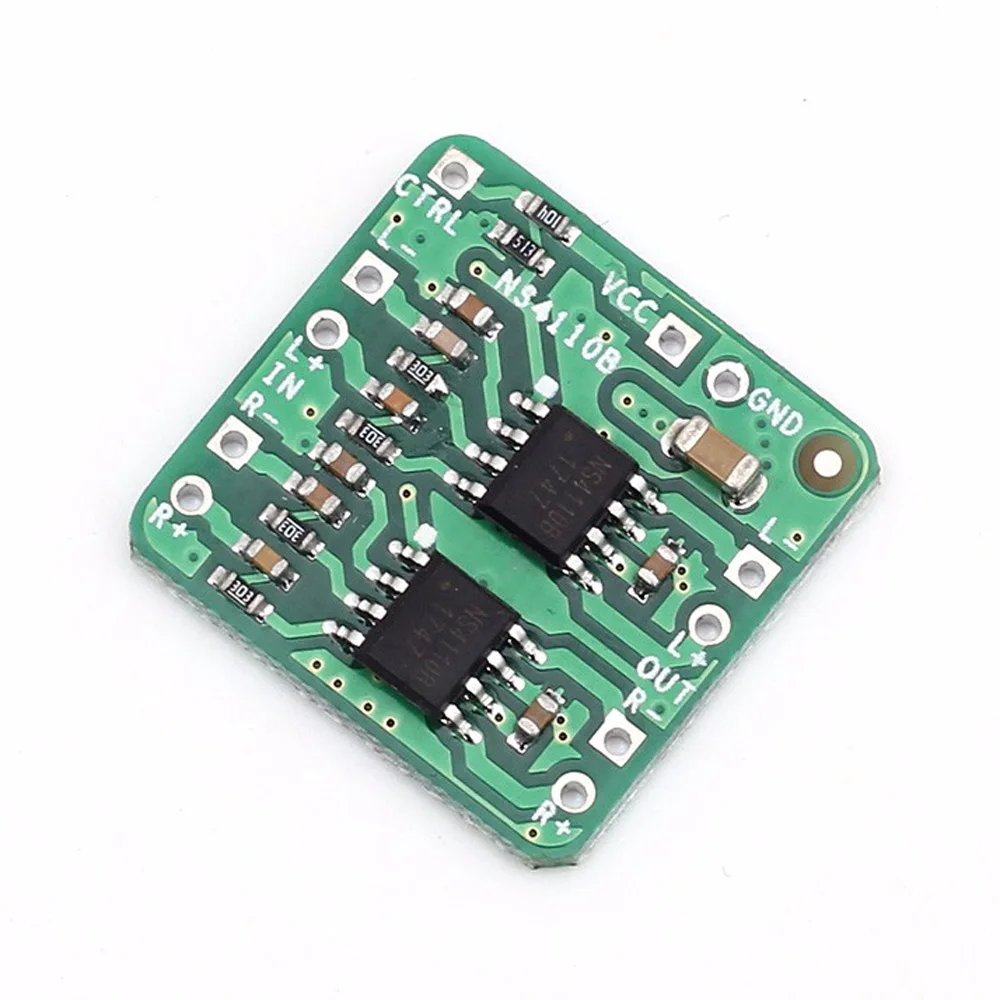

1>. Название продукта: NS4110B дифференциальный усилитель

2>. Рабочее напряжение: DC 6,0 V-14,0 V

3>. Выходная мощность: 7 Вт/10 Вт/18 Вт

3,1>.7 Вт (класс D, 7,4 в 4ом, THD = 10%)

3,2>.10 Вт (класс D , 9 в 4ом, THD = 10%)

3,2>.18 Вт (класс D , 12 в 4ом, THD = 10%)

4>. Уровень усилителя: класс D/класс AB

5>. Режим по умолчанию: Класс D

5>. Поддержка сопротивления динамика: 4 Ом

6>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

7>. Диапазон рабочей влажности: 0%-95% относительной влажности

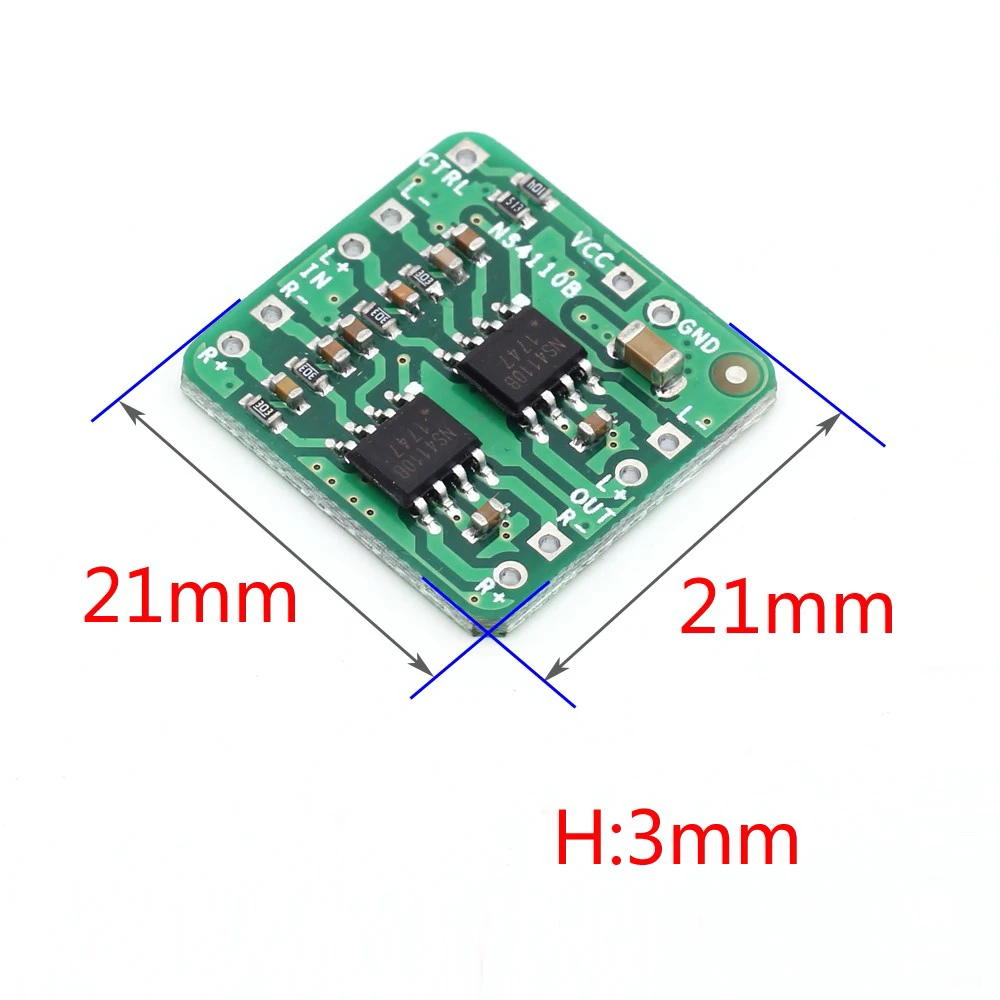

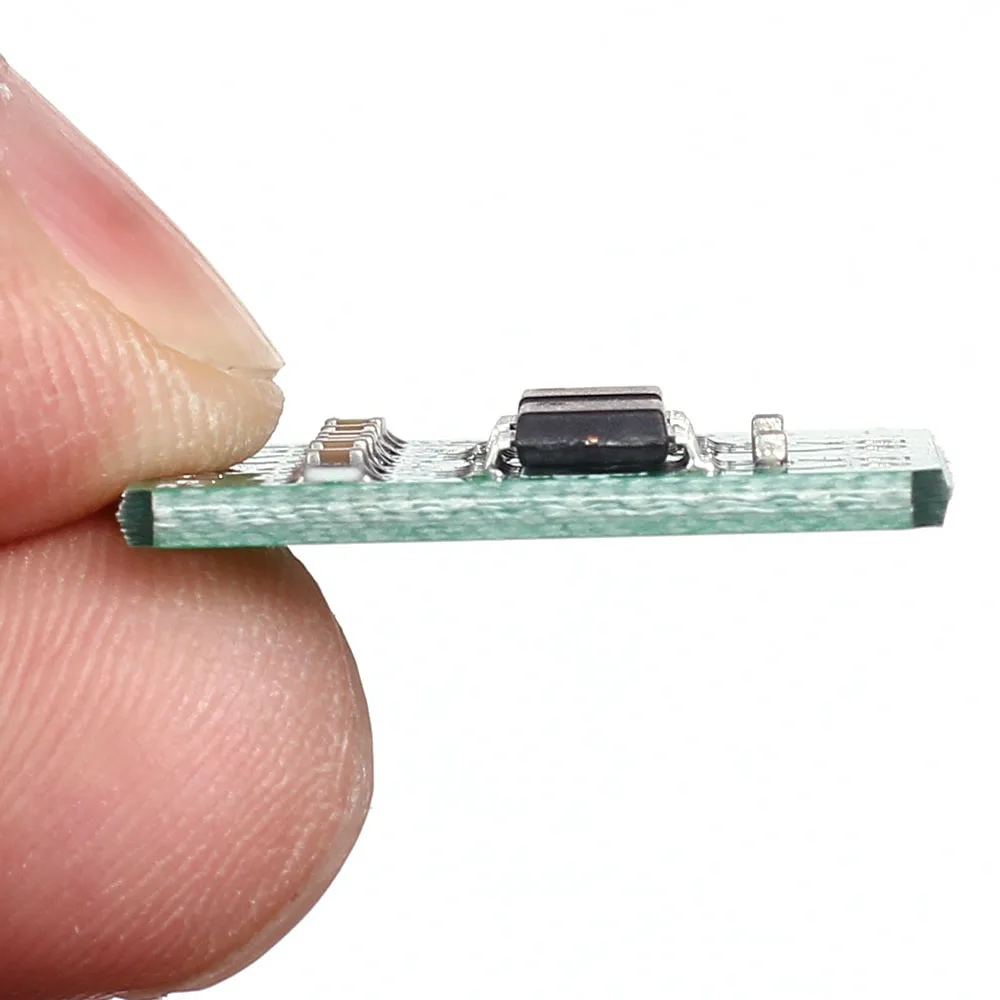

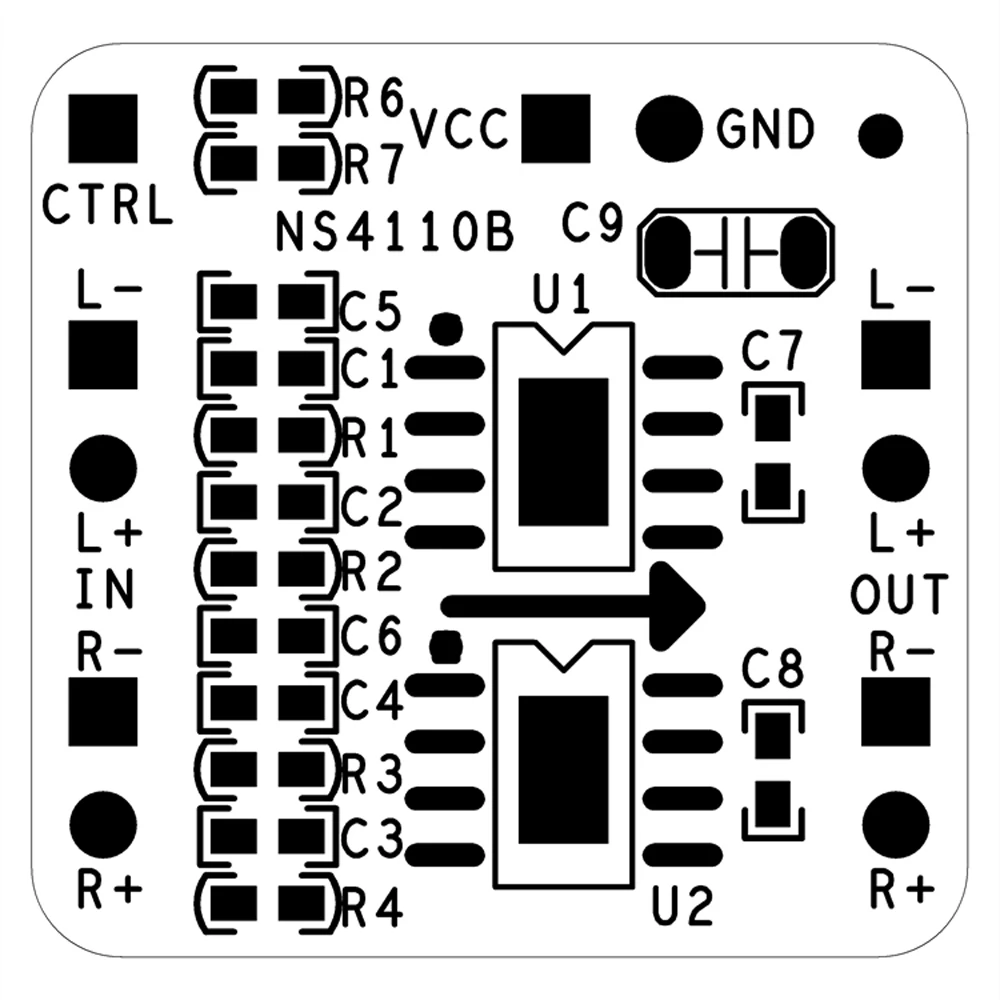

8>. Размер: 21*21*3 мм

4. Настройка режима работы:

1>. Режим по умолчанию-класс D.

2>. Пользователь может использовать CTRL pin для настройки режима работы.

3>. Удалите резистор R6 и R7, чтобы изменить Класс D на класс AB.

4>.CTRL pin Используется для подключения к отключению звука от модуля Bluetooth.

5>. Примечание: чип получит тепло, что приведет к включению функции защиты от перегрева, когда входное напряжение превышает 12 В и работает в режиме класса AB.

6>. Соответствие между режимом работы и напряжением от CTRL pin:

N.O

Напряжение от CTRL Pin-код

Режим работы

1

0,0 ~ 0,5 V

Режим пониженного энергопотребления

2

0,9 В ~ 1,6 в

Класс AB

2

2,0 V ~ 5,0 V

Класс D

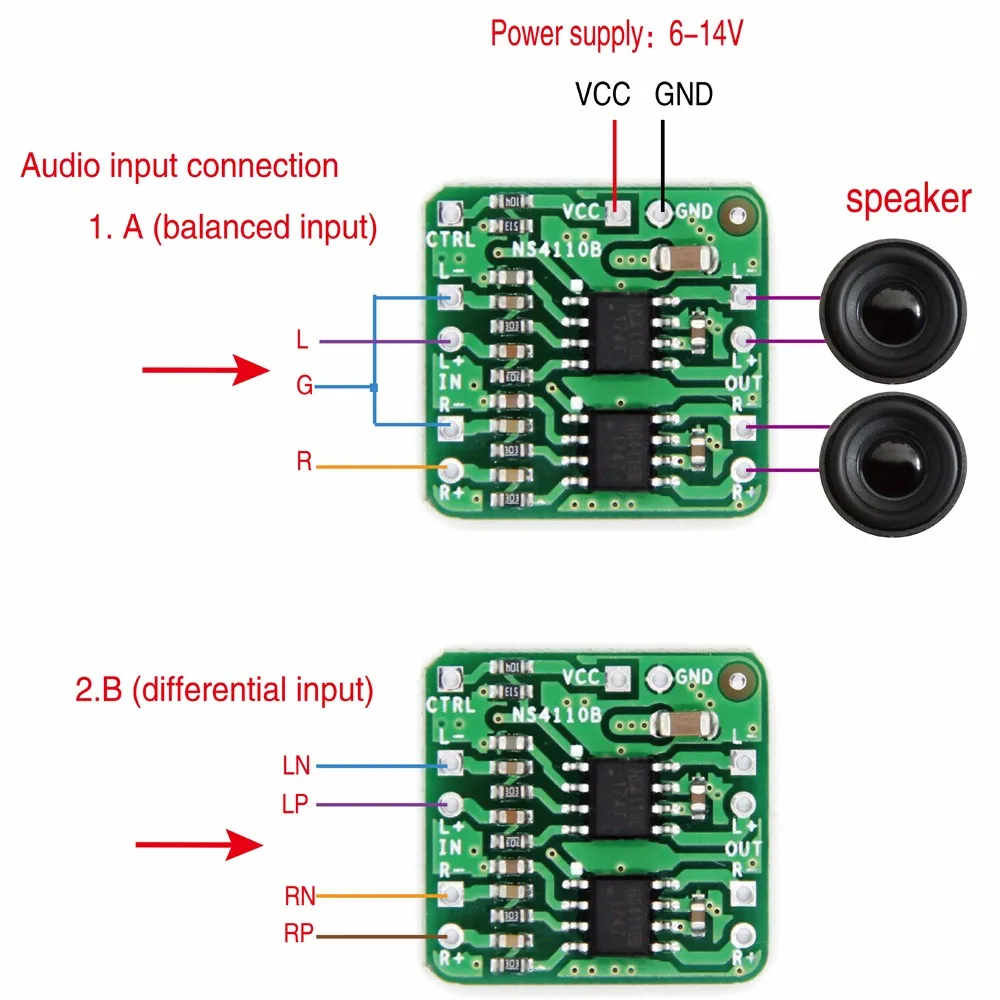

5. Использование шагов:

1>. Убедитесь, что режим работы;

2>. Подключите подходящие динамики;

3>. Подключите правильное входное напряжение на входном терминале;

4>. Входной аудиосигнал;

5>. Проверка и использование.

6. Примечание:

1>. Класс D по умолчанию.

2>. Чип получит тепло, что приведет к включению функции защиты от перегрева, когда входное напряжение превышает 12 В и работает в режиме класса AB.

3>. Пожалуйста, используйте подходящий динамик.

4>. Пожалуйста, введите звуковой сигнал.

7. Область применения:

1>.DIY динамик;

2>. Интеллектуальное управление голосом;

3>. Преобразование сигнала Bluetooth.

8. Упаковка:

1>.1 шт. NS4110B дифференциальная Плата усилителя;

===================================================================================================

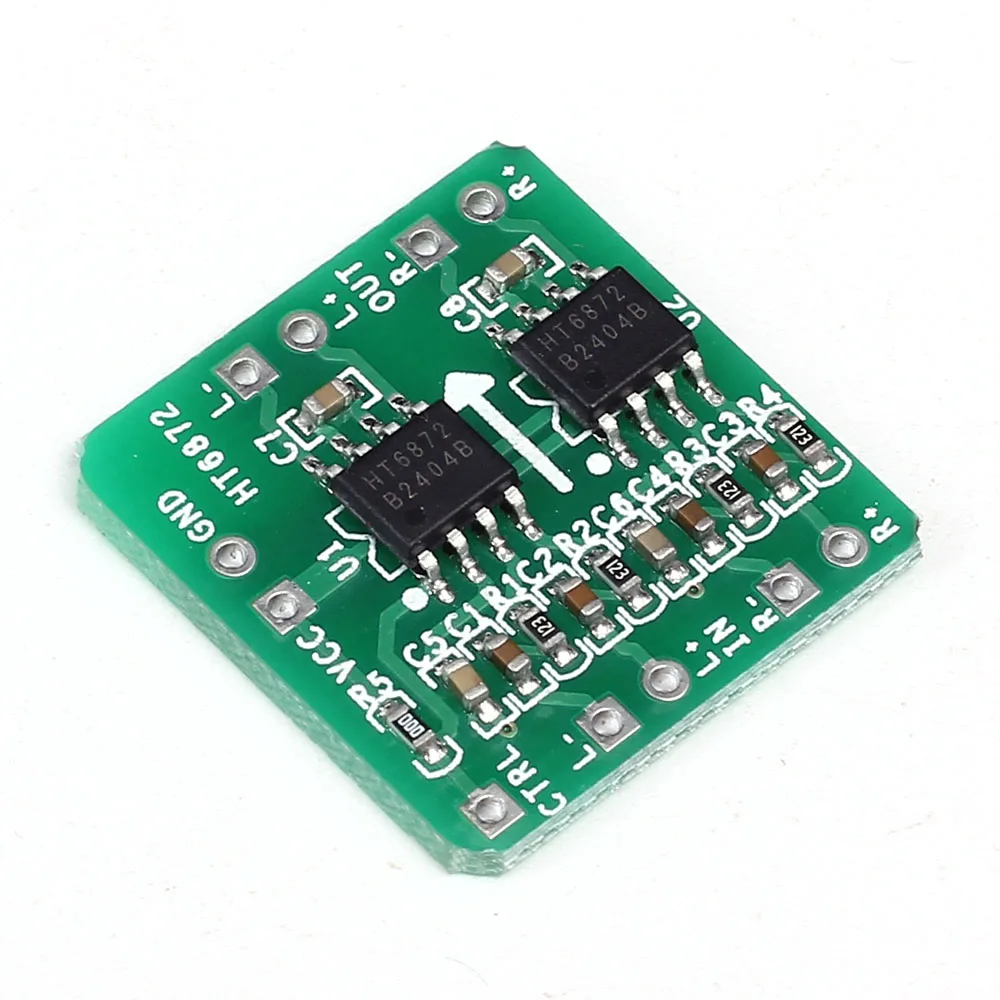

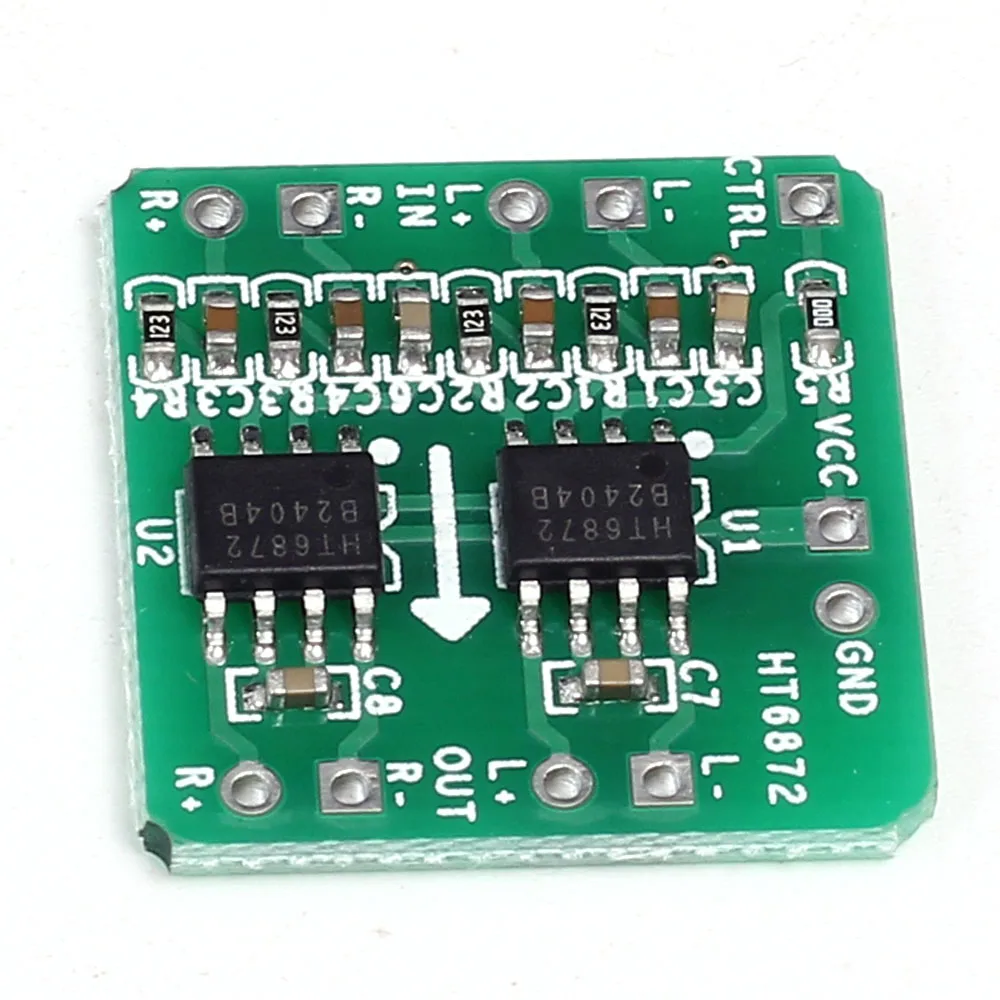

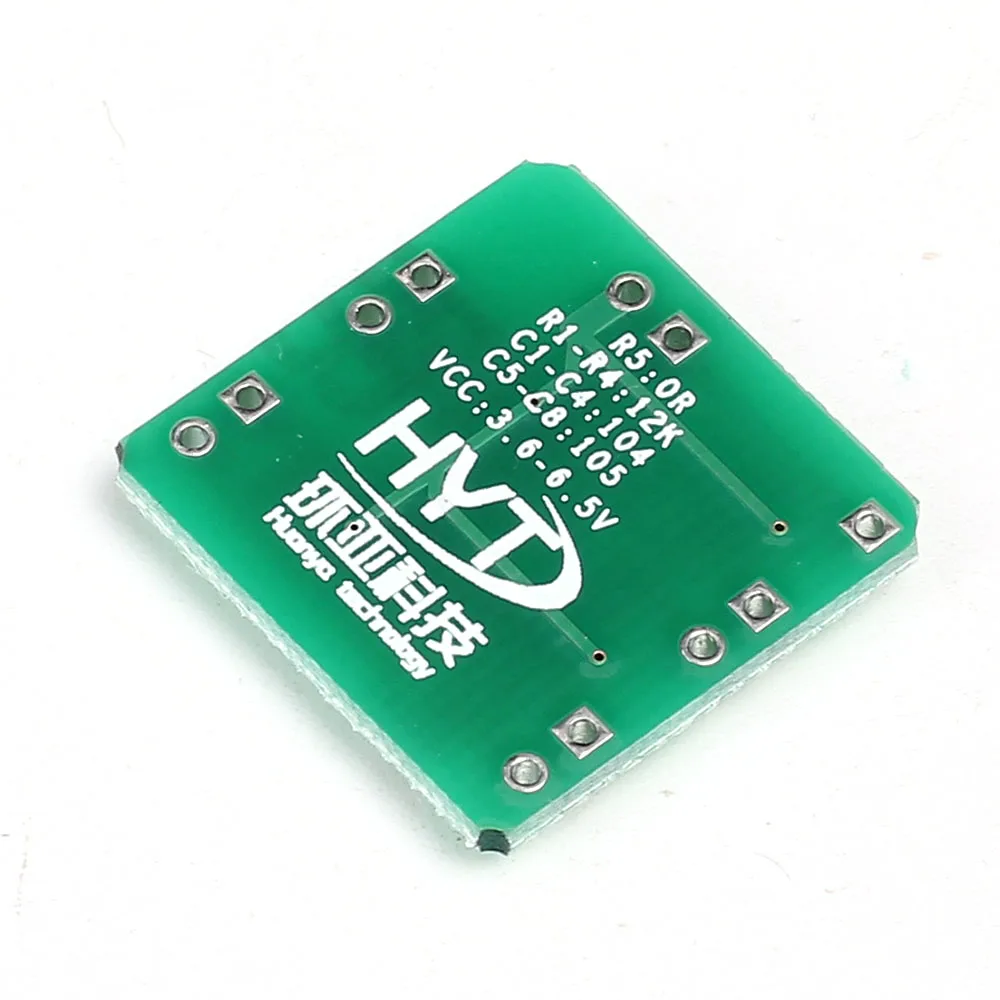

2*3 Вт:

Информация о продукте:

1. Функция защиты от обрезания
2. Отличная полная пропускная способность EMI подавление производительности
3. Без фильтра цифровой модуляции, и он может непосредственно управлять громкоговорителями
4. Выходная мощность: 1,40 W (3,6 V); 2,82 Вт (5,0 V); 4,71 Вт (6,5 V)
5. Хорошее подавление шума щелчком мыши
6. Высокий уровень шума сигнала: 87 дБ
7. Низкий Потребляемый ток: 2.64mA (3,6 V);3.26mA (5,0 V);4.04mA (6,5 V)
8. Низкий ток выключения: 0.01uA
9. Защита от перегрузки по току и функция автоматического восстановления
10. Функция защиты от перегрева
11. Функция защиты от пониженного напряжения

Область применения:

1. Портативная Голосовая коробка
2. Док-станция для Iphone/Ipad/MP3
3.PMP/MP4/MP5 плеер
4. Портативная игровая машина
5. КПК
6. Голосовая коробка USB
7. Планшетных компьютеров
8. Встроенный GPS
9. Мобильных телефонов

Типичные фотографии приложения:

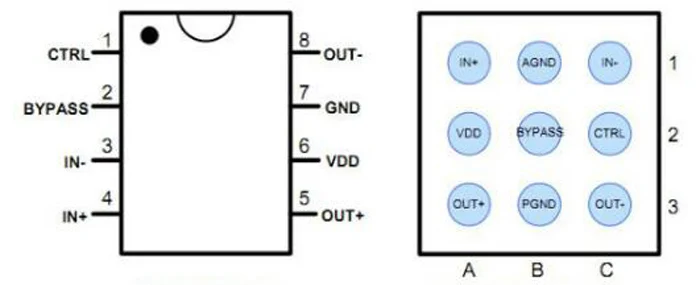

Определение типа:

1.CTRL: режим ACF и порт управления режимом выключения

2. Обход: Аналоговое эталонное напряжение

3. В +: Обратный входной порт фазы (дифференциальный-)

4.IN +: вход в фазу (дифференциальный +)

5. Выход +: вход в фазу (BTL +)

6.VDD: мощность

7.GND: наземный

8. Выход: выходной порт обратной фазы (BTL-)

Конфигурацию входного сигнала:

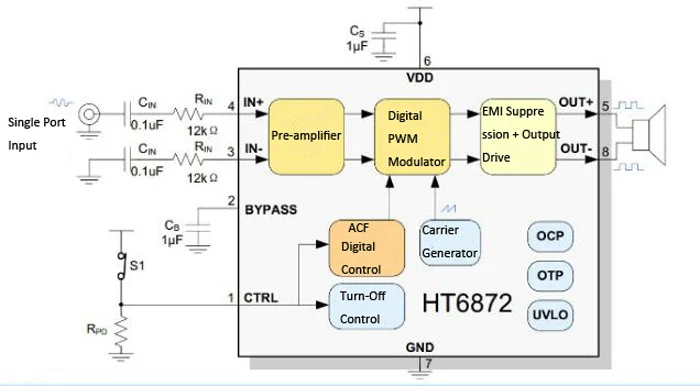

1.HT6872 получает аналоговый дифференциальный или Однопортовый аудио сигнал, и он будет генерировать PWM импульсный выходной сигнал для привода громкоговорителя

2. Дифференциальный вход: блок постоянного тока конденсатор Cin и входной резистор Rin соответственно вход в + и в-порт. Усиление системы Av = 200/Rin, вход RC высокоскоростной фильтр частота отключения f = 1/2 & pi;(RinCin)

3. Однопортовый Вход: Cin optocoupling to IN + Port. Встроенный порт должен соединяться с землей входным резистором и конденсатором (таким же, как Cin и R? В); Коэффициент усиления Av и частоты выключения f такой же, как дифференциальный вход

4. Пожалуйста, убедитесь, что выходное сопротивление системы передней цепи Zout должно быть не более 600 Ом

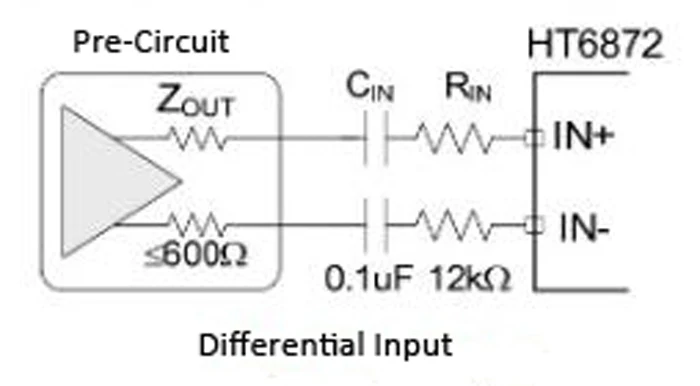

Дифференциальный ток на входе:

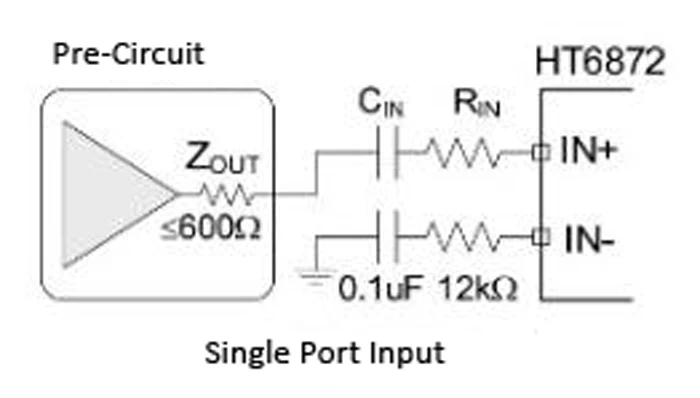

Один входной порт:

Внешний микроконтроллер способ настройки:

Внешний контроллер логического управления CTRL может достичь режима ACF и SD. В соответствии с Vmod1,Vmod2 и Vmod3 shreshold, вы можете установить CTRL напряжение. Чтобы подавить шум, мы рекомендуем вам использовать не менее 1 мс RC фильтр

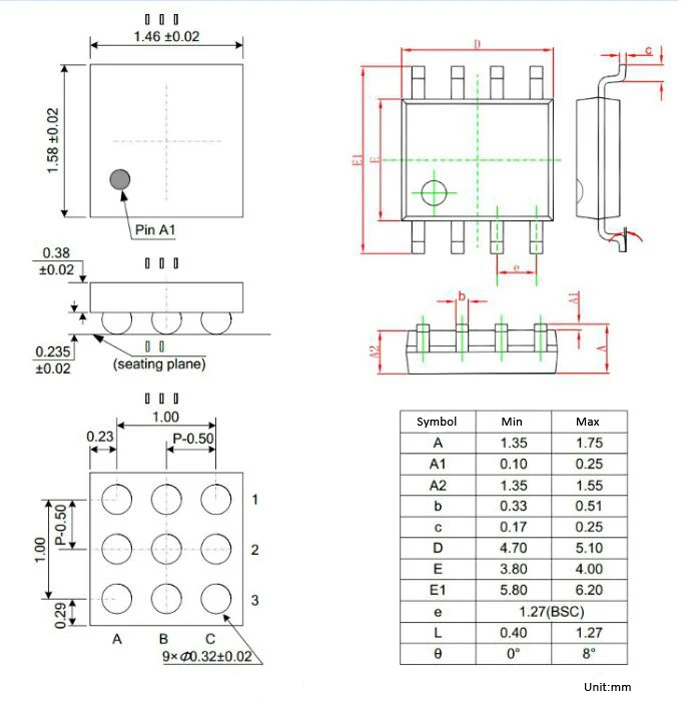

Размеры картины:
