1. Описание:

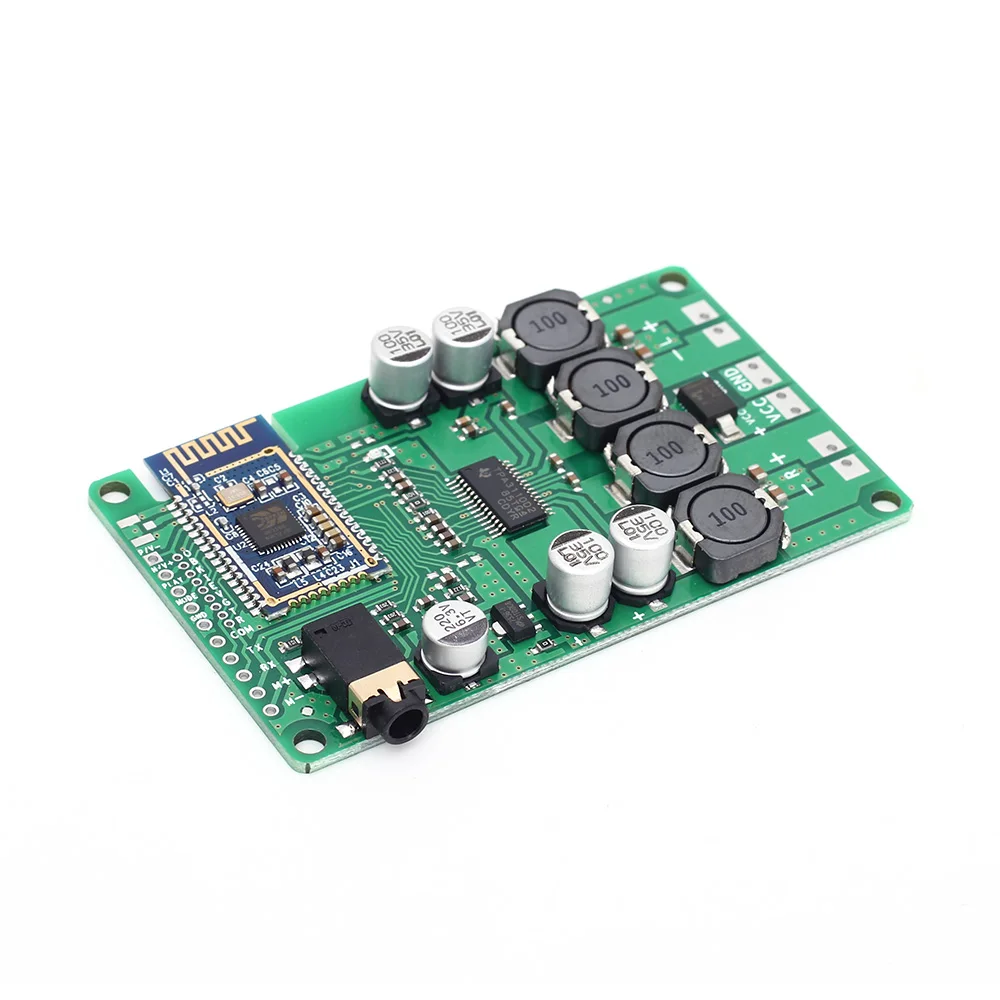

Этот модуль управляется чипом Beken BK3266 для обеспечения высокого качества звука и совместимости, а общая производительность превосходна. Модуль Bluetooth принимает режим без водителя. Клиенту нужно только подключить модуль к продукту приложения, и он может быстро осуществить беспроводную передачу музыки и насладиться веселой беспроводной музыкой ..

2. Особенности:

1>. Поддержка пользовательской модификации имени Bluetooth;

2>. Поддержка пользовательской модификации Bluetooth пароля;

3>. Пароль по умолчанию (1234) для повышения производительности безопасности;

4>. Поддержка настроек UART;

5>. Поддержка версии Bluetooth 5,0;

6>. Поддержка MP3/WMA/WAV формат музыки;

7>. Поддержка 6 сопряженных устройств;

8>. Поддержка включения/выключения кнопкой;

9>. Поддержка отключения;

10>. Поддержка обратной защиты;

11>. После включения модуля он автоматически подключится к последнему сопряженному устройству. При одновременном включении 6 сопряженных устройств последнее сопряженное устройство будет автоматически подключено.

3. Параметры:

1>. Название продукта: Плата усилителя мощности Bluetooth 5,0

2>. Рабочая Напряжение: DC 8,0 V-22,0 V

3>. Спецификация Bluetooth: Bluetooth V5.0

4>. Выходная мощность:

4,1>.15 Вт * 2 при 16 В 4A

4,2>.10 Вт * 2 при 12 В 4A

5>. Поддержка протокола Bluetooth: HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2

6>. Рабочий ток:<= 20 мА

7>. Постоянный ток:<500uA

8>. Диапазон беспроводной передачи: около 10 метров

9>. Мощность передачи: класс 2, 4dbm

10>. Чувствительность:-81dBm<0.1% BER

11>. Диапазон частот: 2,402 ГГц ~ 2,480 ГГц

12>. Отношение сигнал-шум:>75 дБ

13>. Поддержка сопротивления динамика: 4 ~ 8 Ом

14>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

15>. Диапазон рабочей влажности: 0%-95% относительной влажности

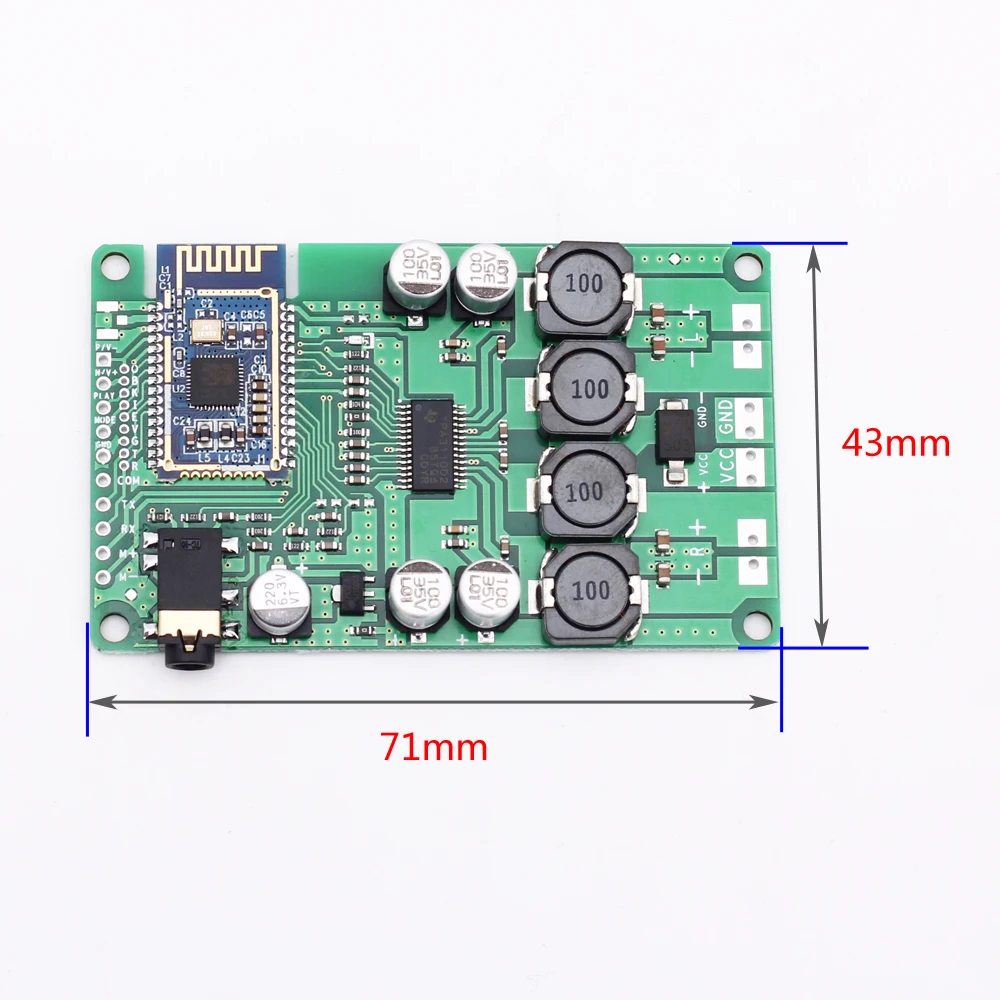

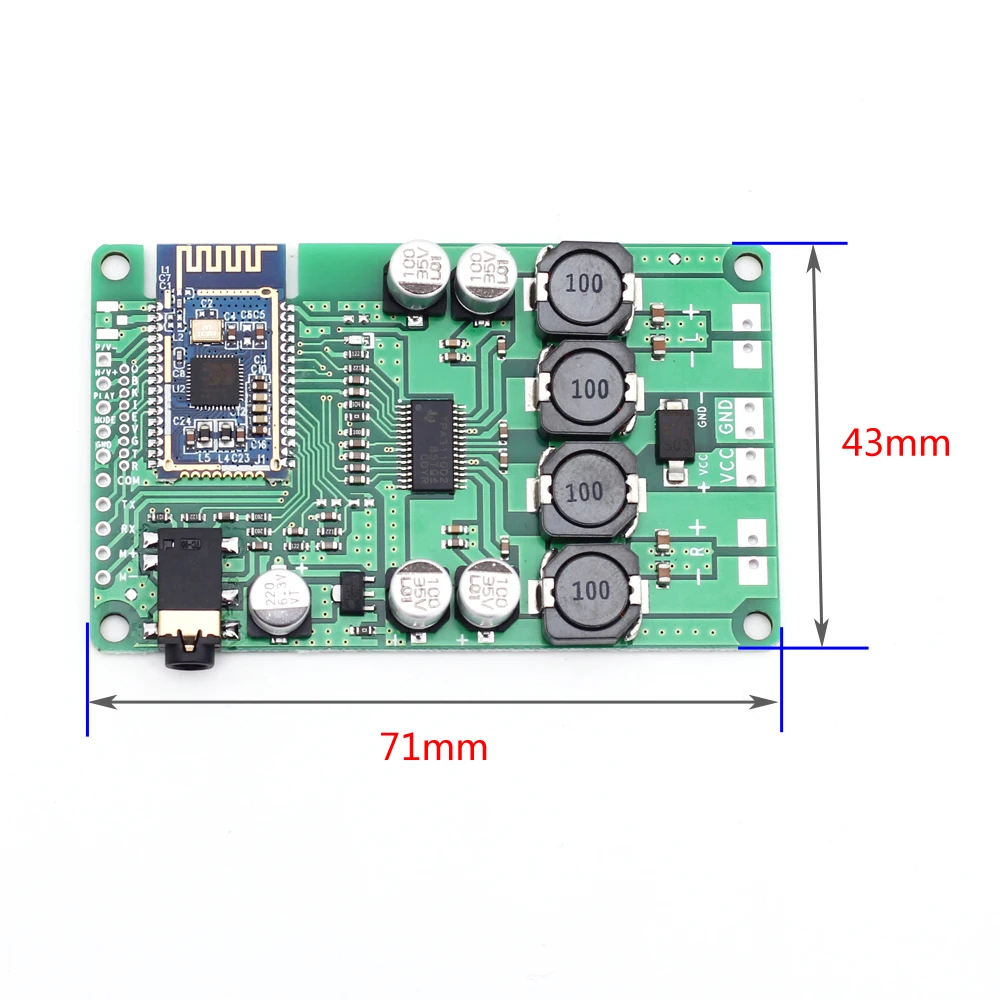

16>. Размер: 71*43*9,4 мм

4. Использование шагов:

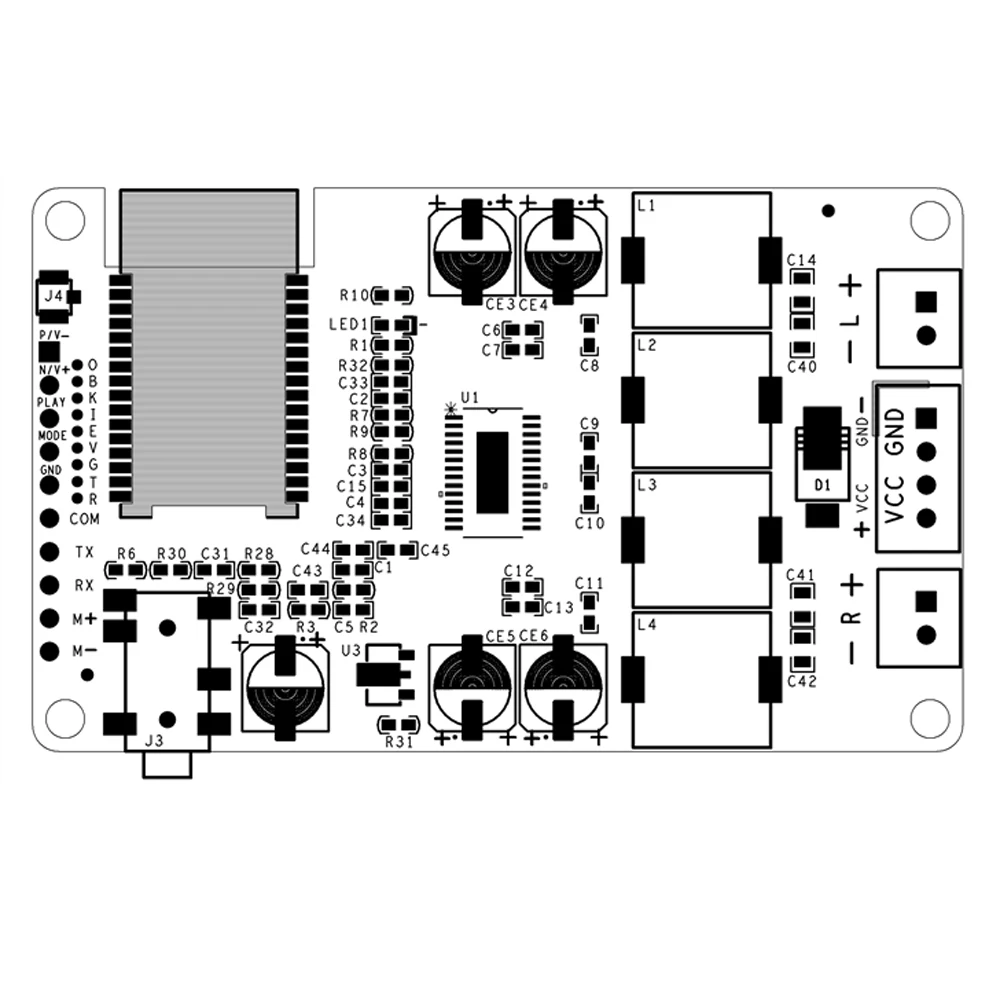

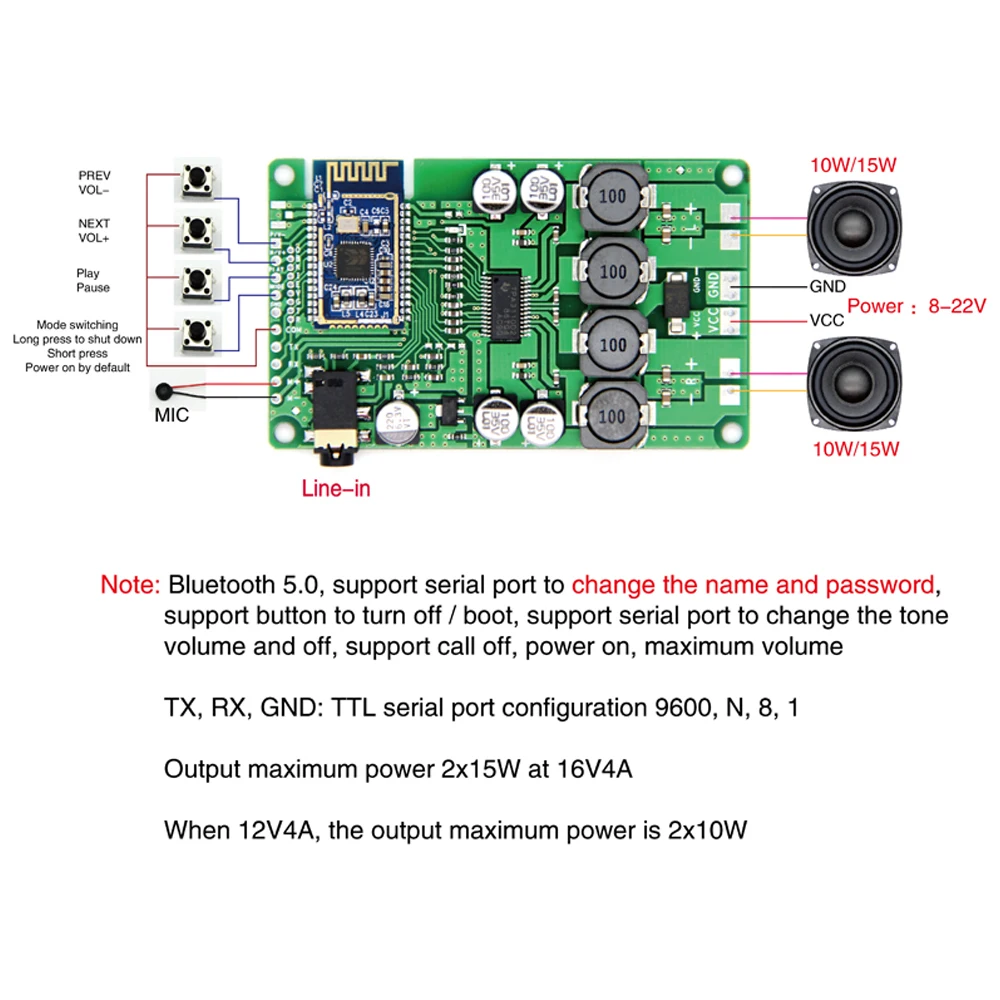

1>. Подключите кнопки и микрофон и динамики 10 Вт или 15 Вт в качестве Схемы проводки, как показано на рисунке.

2>. Подключите правильное напряжение.

3>. Входной аудиосигнал.

4>. Сопряжение с телефоном.

5>. Воспроизведение музыки на телефоне.

6>. Проверка и использование.

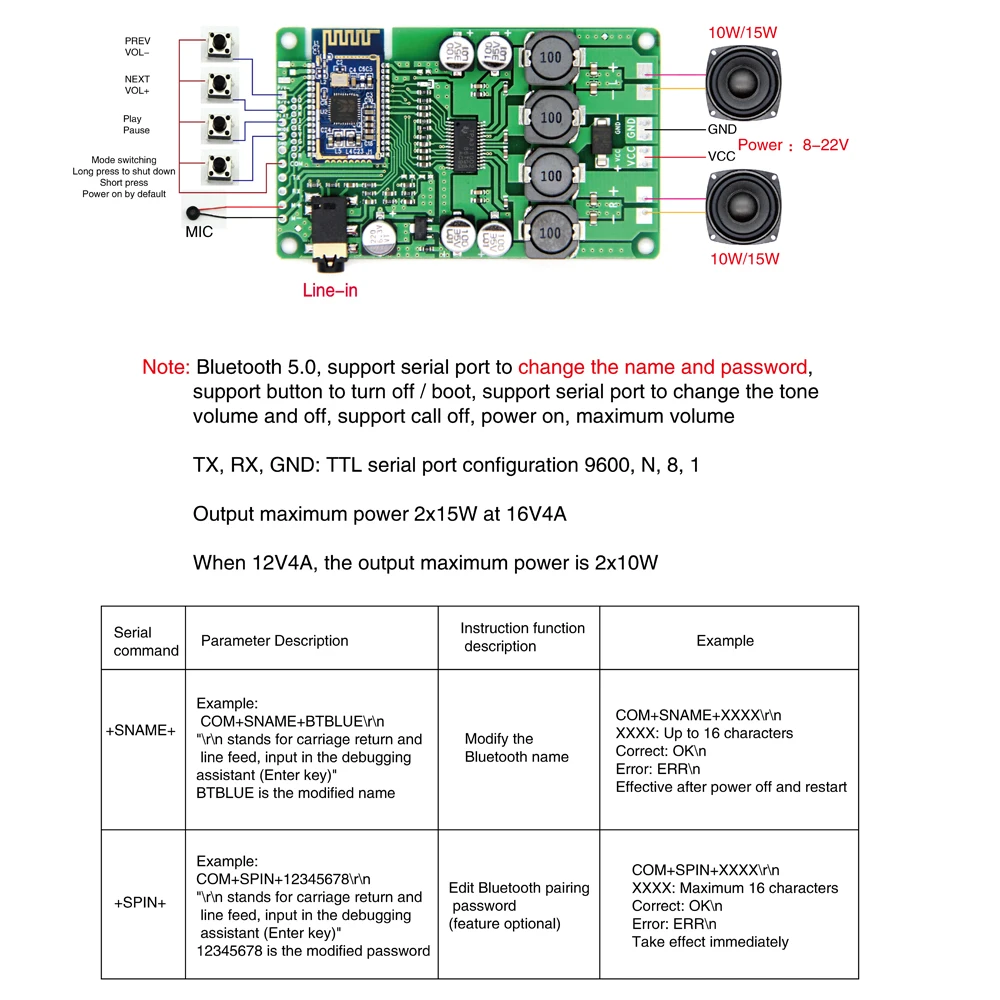

7>. Для подключения модуля к ПК требуется конвертер USB в TTL и отправить по UART на ПК, чтобы изменить имя Bluetooth и Пароль Bluetooth.

5. Примечание:

1>. Во время применения модуля, пожалуйста, обратите внимание, чтобы избежать влияния источника помех, таких как усилитель мощности и схема повышения на модуле, И избегайте цепи подключения серии между циклом питания модуля и блоком высокой мощности, чтобы улучшить SNR всей машины.

2>. Не рекомендуется устанавливать в металлический чехол.

6. Применение:

1>.DIY динамик;

2>. Интеллектуальное управление голосом;

3>. Преобразование сигнала Bluetooth.

4>. Стерео bluetooth-динамик;

5>. Стерео bluetooth-гарнитура;

6>. Беспроводные звонки по Bluetooth;

7>. Управление Bluetooth;

8>. Мультимедийное оборудование;

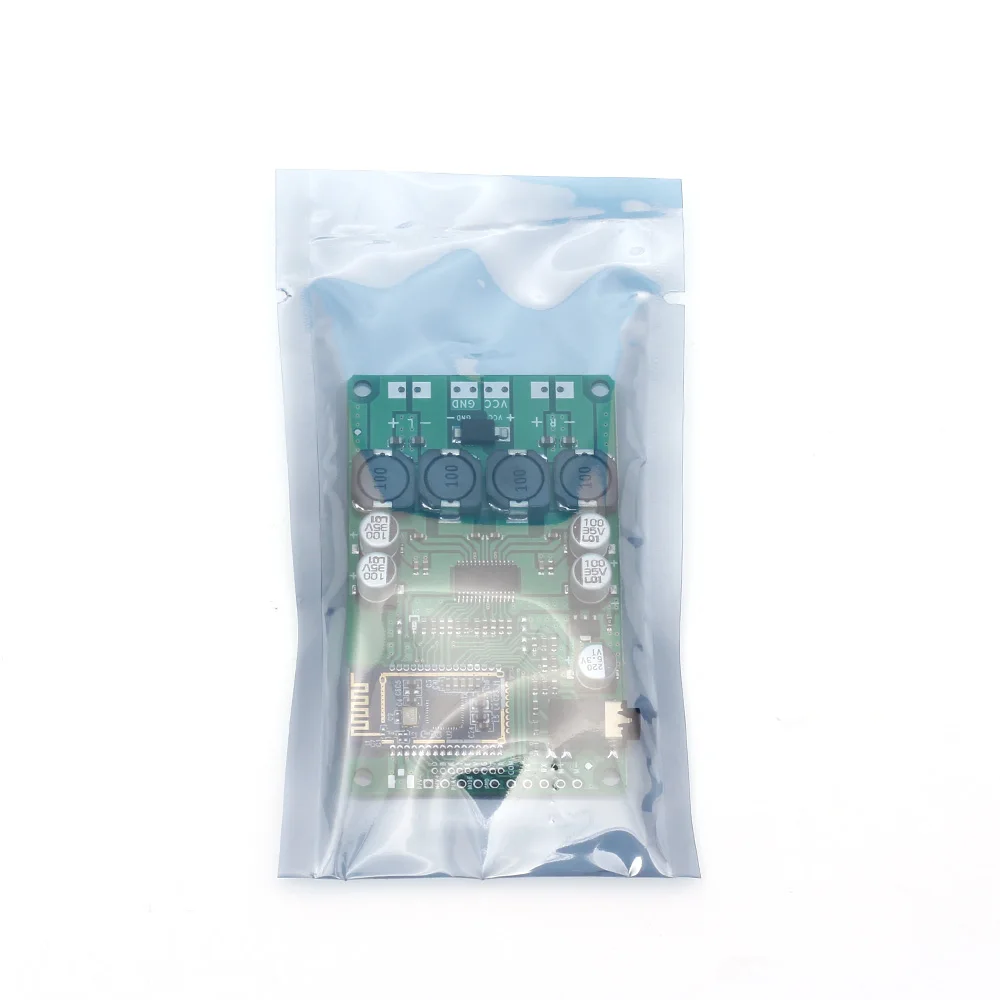

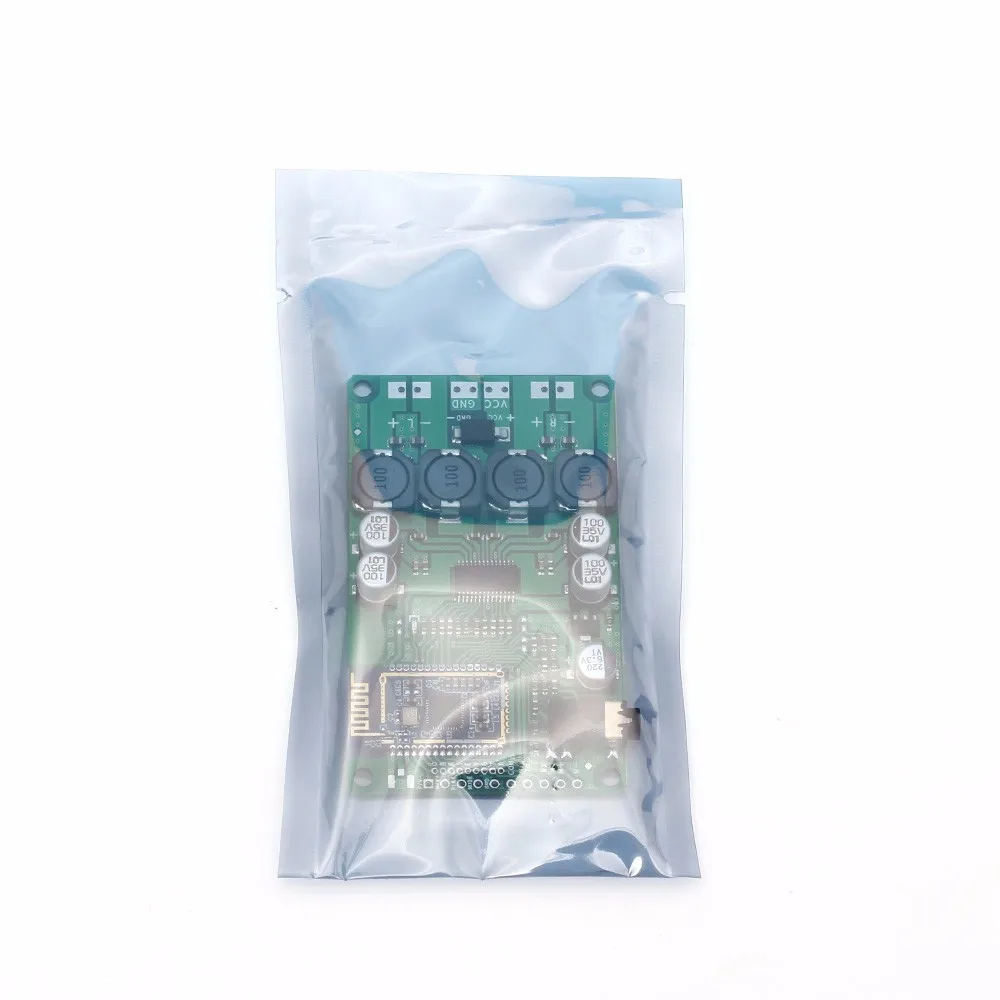

7. Посылка:

1>.1 шт. Bluetooth 5,0 Усилитель мощности;
