Однофазный гидро генератор 500 Вт полностью медный с постоянным

Однофазный гидро генератор 500 Вт полностью медный с постоянным

  Мощность: 500W

Расход: 0.007m 3/s головка: 6-15 м
Скорость: 1500 об/мин с разъемом клапана: 63 мм

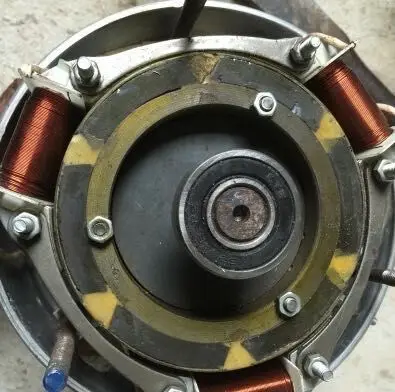

В области, где есть водные ресурсы, маленький гидроэлектрический генератор является бытовой источник питания, потому что он излучает 220 в электроэнергии, не требует батарей и инверторов, И имеет низкую стоимость и стабильное напряжение. Генератор представляет собой автономный блок, состоящий из наклонной турбины, непосредственно подключенной к синхронному однофазному генератору с постоянным магнитом. Он имеет характеристики небольшого размера, легкого веса, простой конструкции, надежной работы, удобной установки и использования и т. Д. Это наиболее подходит для горного фермера со спорадическими микро-гидравлическими ресурсами для решения оборудования для производства электроэнергии, таких как освещение и телевидение. Турбина и генератор обработаны интенсивной технологией, надежным качеством, стабильной производительностью и могут управляться женщины и дети. Он подходит для фермеры для покупки, самостоятельного строительства, самостоятельного управления и самостоятельного использования. Пользователи могут добавить счастья и радости в ваш дом с меньшими инвестициями.

«Наклонная машина» использует новый тип наклонных труб и сопла, который оснащен большими и малыми калибрами для повышения эффективности турбины. Разделение опорной секции между двигателем и турбиной, гидроизоляция, значительно улучшает срок службы блока, устраняя основные недостатки ударного элемента и достижения высокого качества.

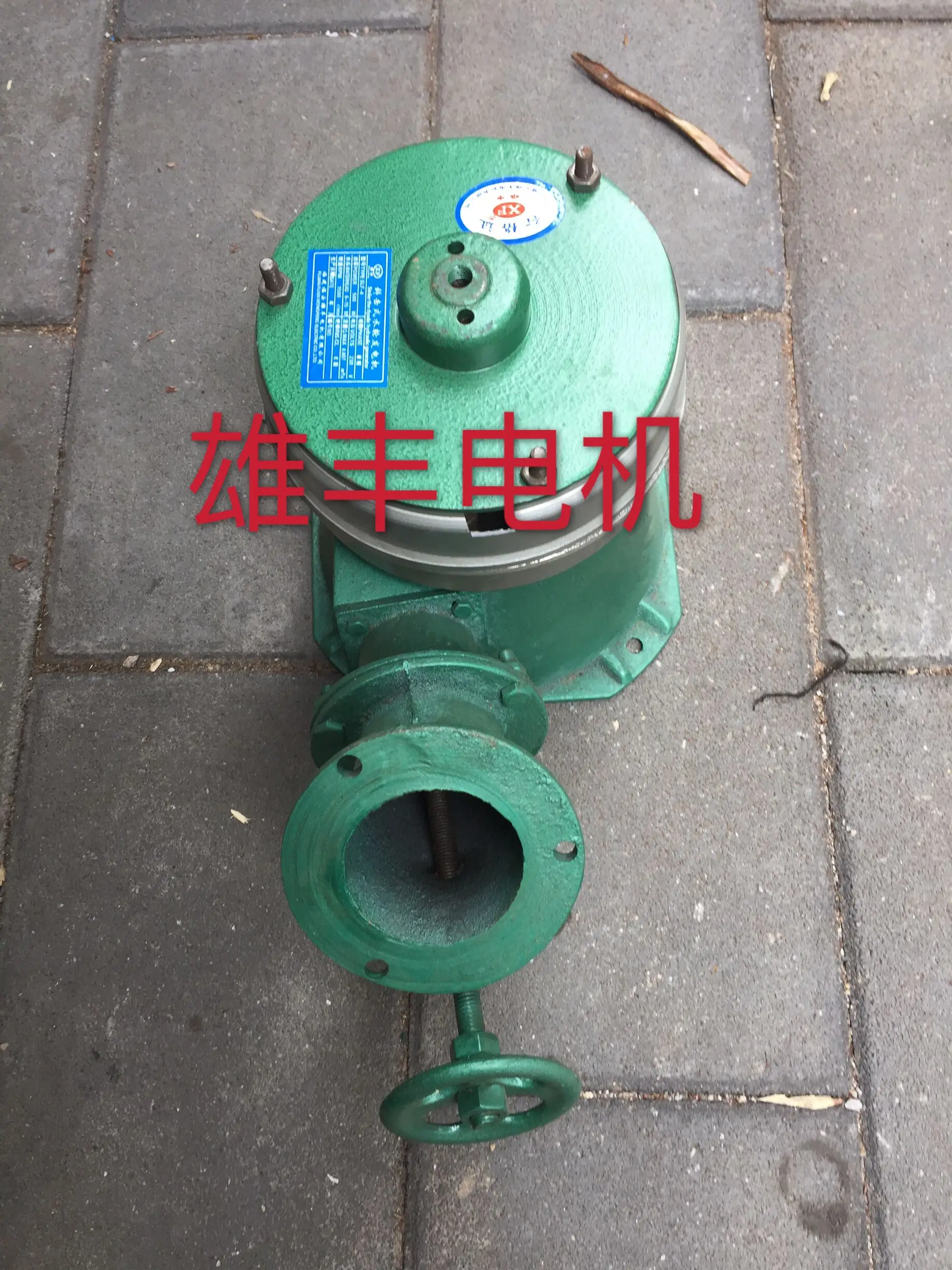

Небольшой гидроэлектрический генератор наклонного типа или миниатюрный гидроэлектрический генератор наклонного типа

Простая лопатка состоит из водной турбины, которая состоит из корпуса, сопла, крыльчатки и генератора. Дизайн чрезвычайно прост. Когда высокоскоростная вода поступает из сопла к лезвию, лезвие вращается на высокой скорости, тем самым приводя генератор для генерирования электричества. Благодаря своей простоте, он имеет характеристики небольшого размера, легкого веса, простой конструкции, надежной работы, удобной установки и использования и т. Д. Это наиболее подходит для горного фермера со спорадическими микро-гидравлическими ресурсами для решения оборудования для производства электроэнергии, таких как освещение и телевидение.

Наклонная гидрогенераторная установка-это высоконапорный маленький генератор. Общий диапазон водной головки составляет 5-70Прибор для измерения. Принцип работы заключается в том, что струя, выходящая из сопла, находится не в тангенциальном направлении, а в направлении под углом к плоскости вращения бегуна, войдите в ведро с одной стороны бегуна и оставьте ведро с другой стороны.

Основное производство фабрики0.3KW-100KWНебольшой гидрогенератор, изображение установки следующим образом:

Инструкции по установке

1, Требования к установке: Нижняя плоскость турбины находится в близком контакте с базовой плоскостью, и контактная поверхность не брызгает хвостовую воду или не протекает вода.

2, Процедура установки: после того, как блок фундамента заливается бетоном затвердевается, устройство устанавливается на месте, а затем поливается последовательно. Уровень должен быть измерен с помощью датчика уровня, чтобы убедиться, что устройство зафиксировано в горизонтальном положении. Зазор между блоком и полом запечатан цементом, и не допускается просачивание воды. После установки блока проверьте снова и поверните турбинный вал турбины вручную. Если машина гибкая, устройство будет установлено.

3, Основные требования к установке труб: Покупка труб в соответствии с диаметром трубы, требуемым устройством, и высокая капля может уменьшить диаметр трубы. Труба должна быть прямой, минимизировать изгиб, а угол между трубой и горизонтали должен быть не менее25Степень, в противном случае трубопровод будет расти, потеря головы будет большой, а генерация электроэнергии будет недостаточной. Вход водопровода, установленного в передней стенке бассейна, должен быть колокольчиком, а нижний край не меньше, чем Нижняя плоскость.0,2Внутренний диаметр соединения должен быть равен. Чтобы уменьшить потерю головки, соединение должно быть сведено к минимуму.

4, Установка стальных труб: для микро-гидроэнергетики используются стальные трубы с фланцами. Во время установки фланцы должны быть расположены в положительном положении, чтобы избежать уменьшения сечения воды. Соединительные гайки должны быть затянуты шаг за шагом в диагональном порядке.

5, Городской Пирс: на впускном трубопроводном соединении и турбинном сопле давление на трубу является самым большим, поэтому необходимо построить городской пирс с камнем или бетоном, чтобы зафиксировать металлическую трубу.

6, Пуговица: из-за веса металлической трубы и веса воды труба слишком длинная, чтобы сгибаться и деформироваться, и Пирс должен быть добавлен посередине. Предпочтительно установить положение веточной трубы на стыке трубы.

 После установки в клетку

1, Осмотрите трубы и фитинги для протечек. Если обнаружена утечка, причину следует своевременно проверить.

2, Грязь на заблокированной трубе, оставшуюся во время установки, должна быть очищена, чтобы обеспечить плавный поток воды.

3, Проверьте, деформируется ли труба или деформируется после того, как она подверглась давлению воды, и опора прочная. Если это не нормально, это должно быть обработано вовремя.

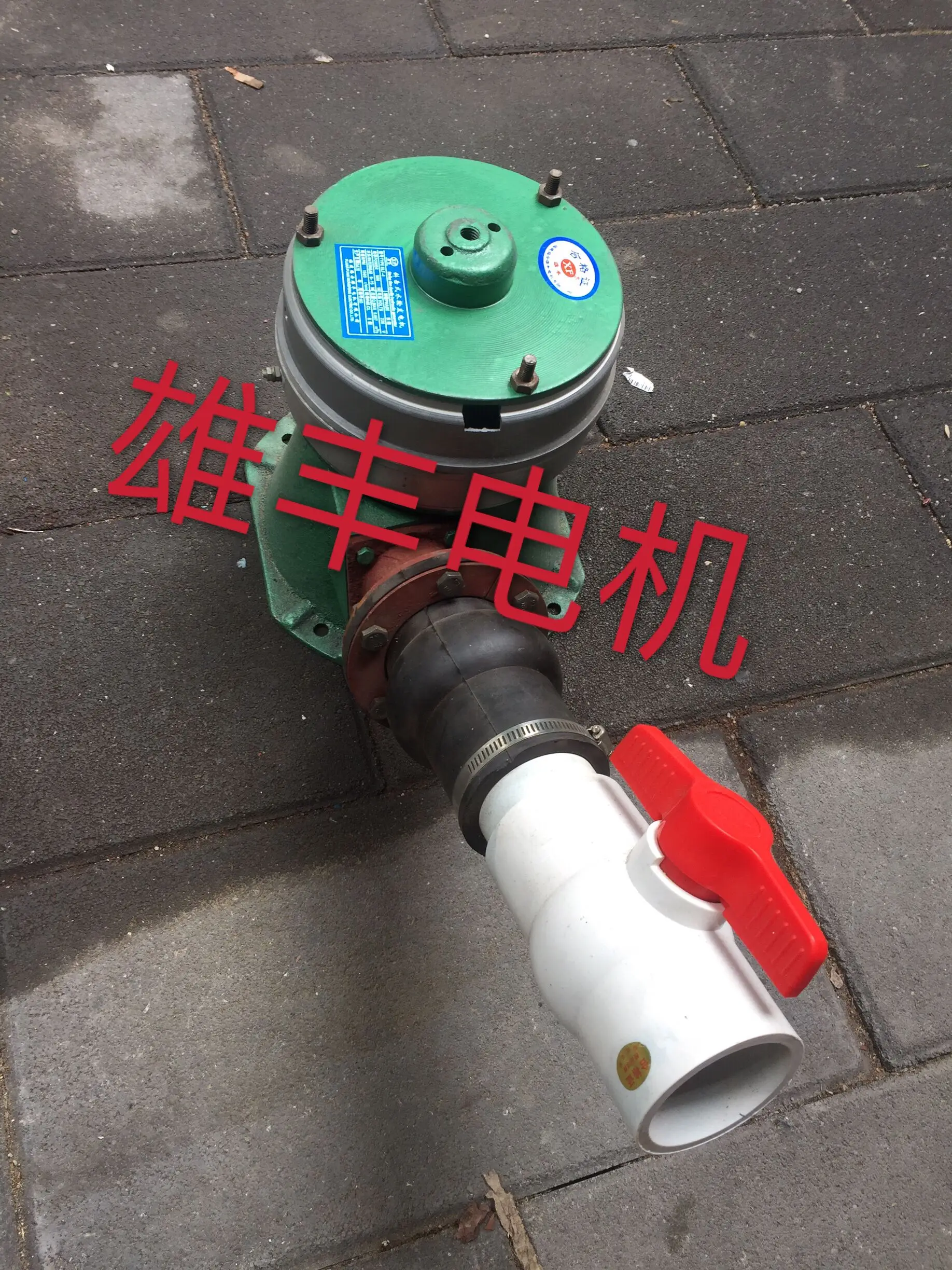

 Клапан установки

 Клапан крепится на черновик трубы, рядом с концом блока, о сопле1Счетчик либо устанавливается непосредственно на сопло, так как это возможно. Диаметр клапана, микро-ГЭС, должны быть в соответствии с диаметром водопроводную трубу. Задвижка или шаровой клапан могут быть использованы. Не используйте запорный клапан, потому что использование запорного клапана уменьшит сечение воды и повлияет на выход турбины.

 Установка клапана должна обратить внимание на две точки:

1, Центральная линия турбинного вала и хвостовика должна храниться на одной и той же вертикальной линии.

2, Фланцевая резиновая прокладка должна быть проложена, а болты должны крепиться, чтобы уменьшить потерю головы и предотвратить утечку.

 Машинное отделение

 Машинное отделение микротурбинного блока может быть построено в соответствии с жилым домом. Помещение должно быть вентилируемым и не протекающим и не просачивающимся. Площадь зависит от размера устройства, а расстояние от устройства до стены должно быть не менее0,8Метров для простоты установки, обслуживания и эксплуатации.

 Отладки

Проверьте перед испытательной машиной. После установки микро-гидроэнергии, он должен быть проверен перед испытательной операцией. Проверка включала проверку качества установки, инспекцию микро-гидро блоков питания и электрических систем.

 Проверка качества установки

1, Водный канал и водовпускная труба должны быть свободны от утечки воды, а заборы на входе воды должны быть свободны от мусора, и клапан должен быть открыт и закрыт гибко;

2, Уровень воды в бассейне поддерживается до уровня воды;

3, Дренажная Канава должна быть плотно закрыта;

 Проверка микро водяных турбин и электрических систем

1, Откройте крышку блока управления генератором и проверьте, находится ли щетка в хорошем контакте с кольцом скольжения;

2, Каждая Механическая Соединительная деталь должна быть свободной от ослабления;

3, Вращение бегуна должно быть гибким, без долбежей, без шума и достаточной смазки должны быть добавлены к каждой вращающейся части.

4, Электропроводка надежная, и общая нагрузка на электроэнергию не превышает номинальную мощность генераторной установки. Устройство с электрическим выключателем или механическим регулировочным устройством временно не может быть подключено к нагрузке, но электрический выключатель должен быть надежно подключен или устройство механического регулятора чувствительное.

 Тест-драйв

 Медленно откройте ворота, чтобы выпустить воду, поток воды толкает колесо на поворот, и напряжение генератора медленно поднимется до номинального напряжения. Примечание: (пользователь, который устанавливает клапан, должен открыть клапан в максимальное положение), если максимальная мощность превышает номинальную мощность устройства20%, Следует уменьшить количество небольшой воды, максимальная мощность генерации номинальной мощности105%На случай, если устройство работает при перегрузке в течение длительного времени. Если генерация энергии меньше, чем проектные возможности, проверьте, достаточна ли глубина затопления впуска переднего бассейна, есть ли Циклон, блокируется ли водный переход, блокируется или натирается устройство и повторите попытку после устранения проблемы.

Парковки

  Сначала снимите нагрузку с каждой клеммы питания, откройте переключатель и закройте ворота. Двигатель с постоянным магнитом должен сначала закрыть турбинный шлюз, а затем открыть электрические ворота
