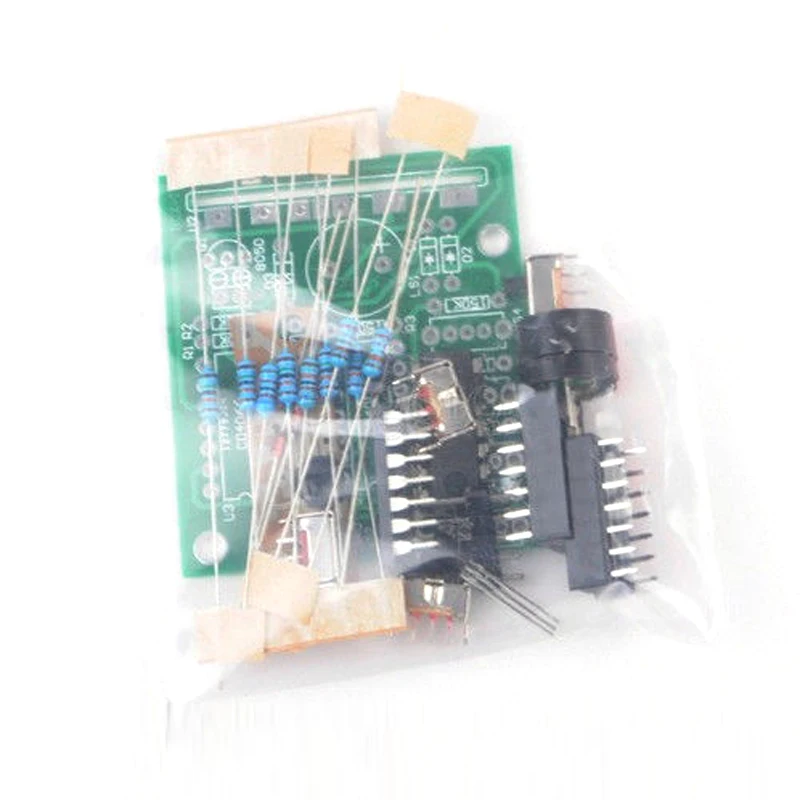

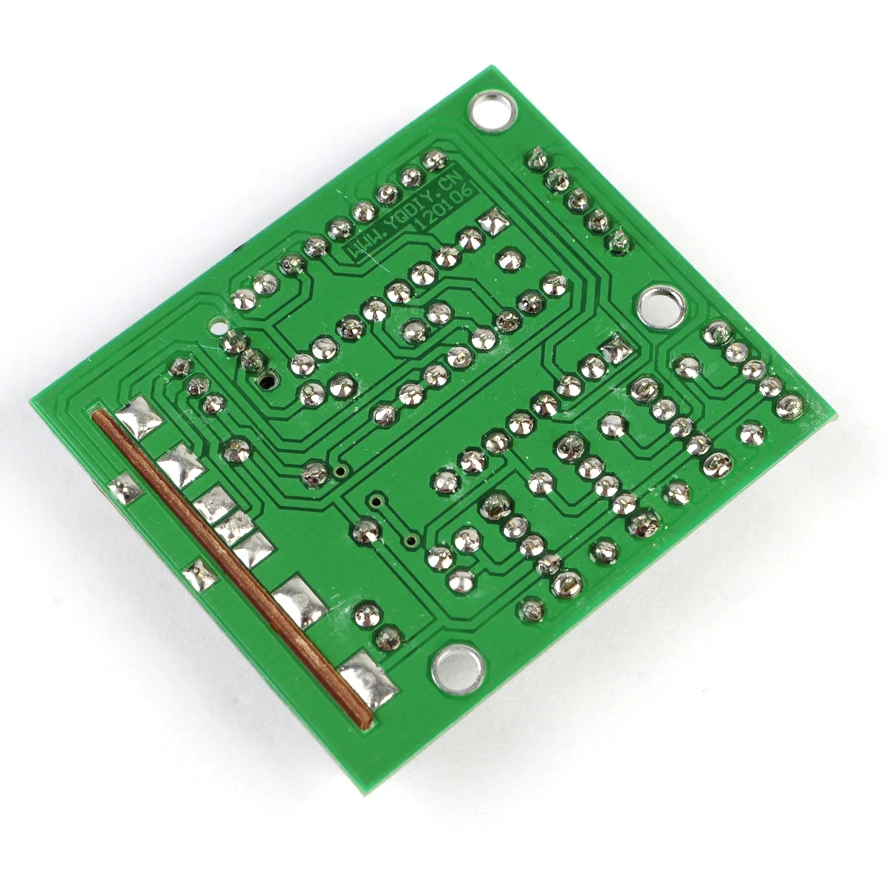

10 шт. 16 комплектов музыкальных шкатулок звуковых для Arduino модуль создания музыки

10 шт. 16 комплектов музыкальных шкатулок звуковых для Arduino модуль создания музыки

Вся схема с 9561 тонами интегральных схем в качестве ядра, с четырьмя бинарными кодами для кодирования 9561 контроля рабочего состояния, делает его производство 16 различных аналоговых звуков. Вся цепь, включая цепь генерации шума, базовую дополнительную цепь управления и цепь управления, бинарное кодирование и многое другое.

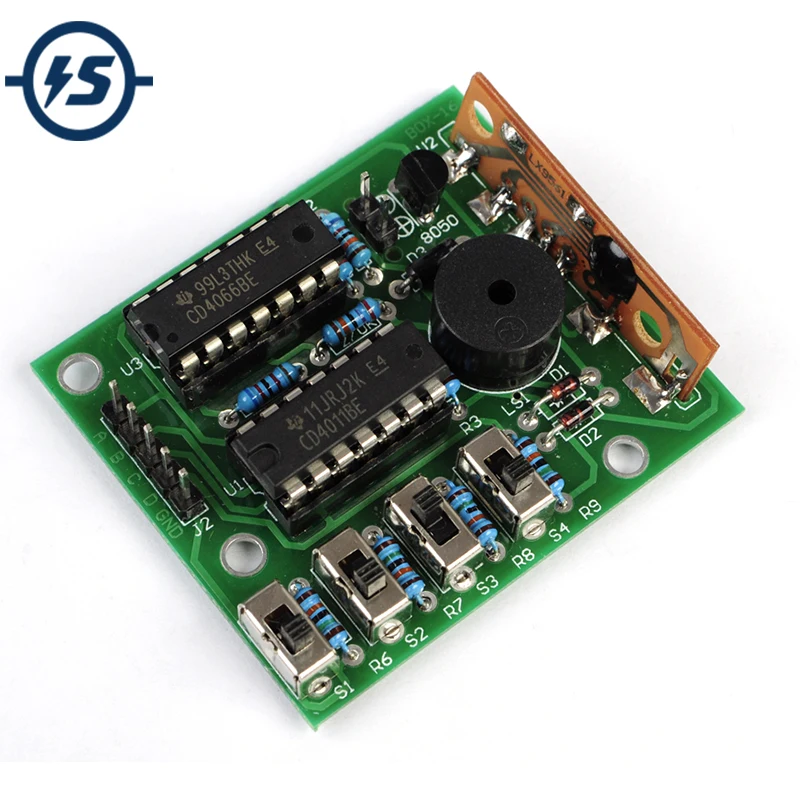

1. Звуковая генерирующая схема, U2 9561 с транзистором Q1 и пассивным зуммером LS1.

2. Основные схемы управления, с двумя бинарными цифровыми контролями U3 из двух выбранных четырех видов условий работы, делают свою продукцию четырьмя основными акустическими системами по мере необходимости.

3. Дополнительная схема управления, используя четыре состояния двух бинарных цифровых резисторов R1, R2, R4, R5, производит комбинацию из четырех различных для изменения 9561 значения сопротивления внешней вибрации, который Изменяет параметры колебания, изменение параметров колебания, не только изменяет частоту колебаний, И извлеките много нового звука.

Комбинируйте основную цепь управления и дополнительную цепь управления, составляющую полную схему управления, управляемую A B C D четырьмя бинарными кодировками, 9561 производите 16 различных звуков.

4. Схема бинарного кодировщика, Переключатель S1 - S4, сопротивление R6 - R9 и т. Д. Бинарный кодировщик. S1, S2, S3, S4, соответствующий бинарный цифровой A, B, C, D four. Переключитесь, чтобы перемешать 0, переключитесь, чтобы перемешать 1. Макияж A, B, C, D четыре бинарных цифровых голоса через часть управления 9561.

3. Схема принципа цепи

4,16 видов звука и его кода

Код

Звуковые эффекты

Код

Повлиять на

А

B

C

D

А

B

C

D

0

0

0

0

Автоматами

1

0

0

0

Цикад

0

0

0

1

Пожарная звуковая

1

0

0

1

Свисток

0

0

1

0

Скорой помощи голоса

1

0

1

0

Телеграмма звук

0

0

1

1

Патруль вагон

1

0

1

1

Пение птиц звук

0

1

0

0

Крикета

1

1

0

0

Пулемет голос

0

1

0

1

Сигнализация песня

1

1

0

1

Гудок голос

0

1

1

0

Электронный сигнал

1

1

1

0

Басов

0

1

1

1

Птица вызова

1

1

1

1

Автомобиль после звука

5. Материал

Название

Тип/specifi

Номер Знака

Номер

Название

Тип/технические литий-ионный

Марка

Оцепенелый er

Номер

Сопротивление

62K

R4

1

Переключатель

1P-2T

S1--S

4

4

150K

R3 R6--R9

5

Интегральная схема

CD4011

U1

1

270K

R1 R5

2

CD4066

U3

1

620K

R2

1

9561

U2

1

Диод

1N4007

D3

1

Розетки для микросхем

DIP14

U1

U3

2

1N4148

D1 D2

2

Гнездо расширения

SIP5

J1

1

Audion

S8050

Q1

1

Печатная плата

49*42 мм

С героями мультфильма «Холодное сердце-4

Два

Двухсторонний

1

Зуммер

5V

LS1

1

Инструкция по эксплуатации

A4

1

1

6. Управление чип
