1s ~ 20h Регулируемый модуль таймера задержки * для реле времени и управления 1500mA 2.5MA

3V-15V Таймер задержки времени переключатель модуль 1500mA 1s ~ 20h Регулируемый для реле Описание: Особенности:

Диапазон времени перемычки на двух позициях перемычки (Pin 1 и 2 против Pin 2 и 3) составляет 256:1. Предположим, что нам нужно время задержки 8 часов, мы можем поставить перемычку на 1 секунду-290 секунд положение перемычки (pin 1 & 2), затем отрегулируйте время задержки до 8/256 = 0,03125 часа = 112,5 секунды. Затем установите перемычку с 256 секунд до 20 часов (pin 2 и 3).

Таким образом, мы можем значительно сэкономить время на регулировке времени задержки модуля.

Пожалуйста, прочтите Подробности: abcde@alibaba.com

Это мини-размер, но очень полезный модуль управления таймером задержки.

Его можно регулировать между временем задержки 1 секунды ~ 20 часов.

Пожалуйста, прочитайте ниже для детальных параметров.

Примечание: все параметры протестированы при напряжении 5 В. Может слегка колебаться под другим напряжением.



Определения контактов:


Vcc: вход питания
Vo: выход
Vi: вход триггера-сигнала (триггер поседжа)
Gnd: Заземление входного напряжения


Основной режим работы и параметры:

На выходе Vo у нас есть схема привода типа OC.

1. Режим 1: модуль имеет автоматический сброс при включении. Vo дает низкий уровень. После задержки в течение некоторого времени, Vo выдает сигнал высокого уровня. Vi выдает сигнал высокого уровня и сброс, затем Vo выдает низкий уровень, после задержки в течение некоторого времени, Vo выдает высокий уровень.

Или

2. Режим 2: модуль имеет автоматический сброс при включении. Vo обеспечивает высокий уровень. После задержки в течение некоторого времени, Vo выдает сигнал низкого уровня. Vi выдает сигнал высокого уровня и сброс, затем Vo выдает высокий уровень, после задержки в течение некоторого времени, Vo выдает высокий уровень.

Два режима можно переключать друг на друга, переключая перемычки на модуль (прочтите подробности о перемычках)

3. Регулируемый диапазон задержки: 1 секунда ~ 20 часов

4.A: Максимальный выходной ток Vo составляет 1500ма (может выдерживать 2500ма в течение короткого времени)
B:Максимальный выходной ток Vo составляет 2,5 мА
5.A: вход модуля: постоянный ток 3 ~ 12 В
B вход модуля: DC 3 ~ 15V

6. Рабочий ток модуля: 1 мА



Как использовать модуль:

1. Время задержки может быть отрегулировано потенциометром на борту. Диапазон времени 1 секунда ~ 20 часов

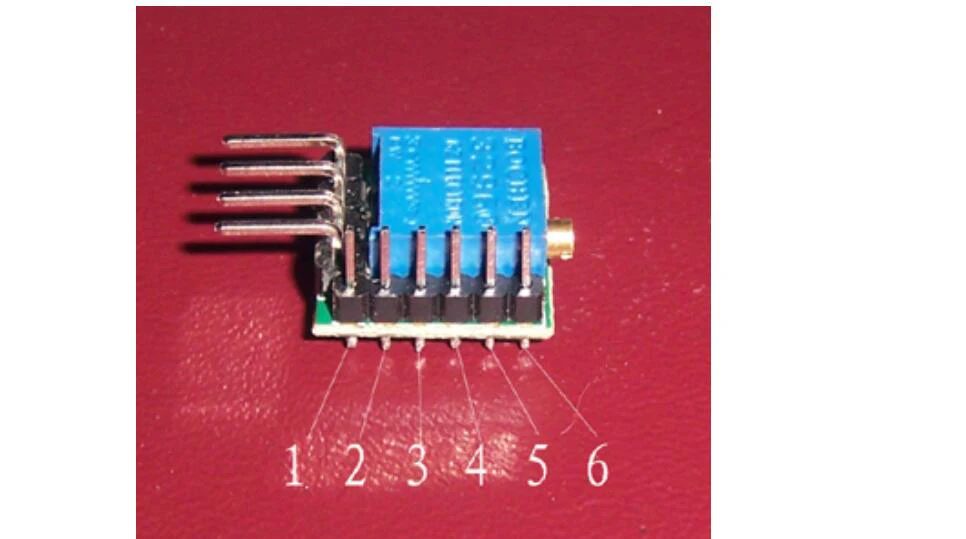

2. Выходной уровень Vo может быть установлен с перемычками. См. Приведенную ниже схему и объяснение:



1,2,3 трех штифта, используемых для установки диапазона синхронизации, 1-2 синхронизация 1S-290S регулируемая; 2-3 подключения, время увеличивается 256 раз в течение 256 секунд-20,5 часов регулируется.

4,5,6 трехконтактное состояние используется для установки выходных терминалов модуля Vo, 4-5 подключения, нет выходной мощности на начальном состоянии, после запуска имеет выход, нет выхода после синхронизации; 5-6 подключения, мощность-на начальном состоянии есть выход, нет выхода после триггера, Регулярное время для восстановления после выхода.

Потенциометр регулировки против часовой стрелки, время уменьшается, время регулировки потенциометра по часовой стрелке увеличивается.
Перемычка диапазона времени в двух местах для отношений 256: 1. Предположим, что потребуется восемь часов задержки, вы можете использовать перемычку для 1-2 общения, время задержки было настроено на 8/256 = 0,03125 (h) = 112,5 (seconds), И затем двухштырьковый джемпер для 2-3 общения. Это значительно сокращает время отладки. Процесс отладки требует самостоятельного секундомера.

Размер: без штифта размер 15 мм раз 11 мм раз 8 мм. Шаг штыря 2,54 мм.

Примечание:
1. Вышеуказанные параметры были измерены при 5 В, могут немного отличаться при других напряжениях;
2. Неточность цепи требует высокой NA и важных случаев.

Определения контактов:
Vcc: мощность;
Vo: выход;
Vi: входной сигнал триггера (триггер высокого уровня);
Gnd: мощность заземления

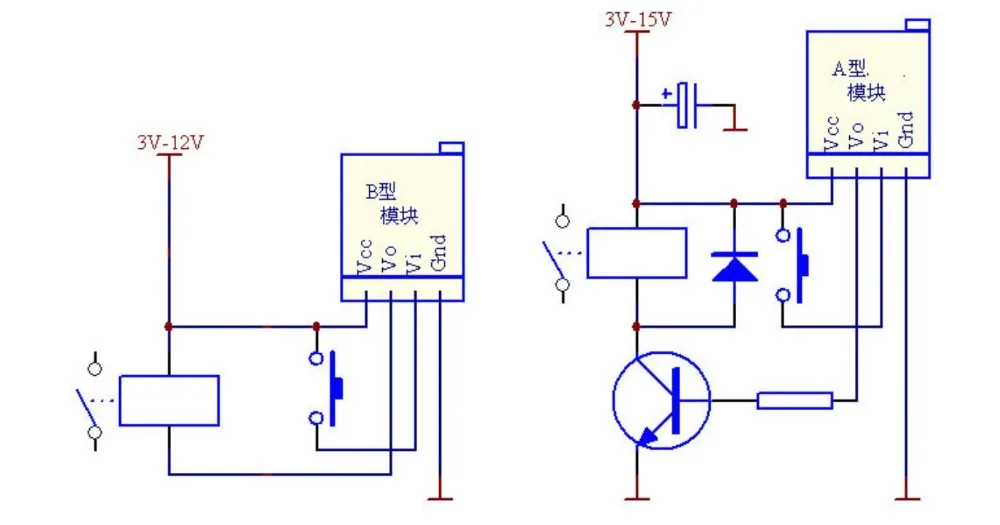

Схема применения (например, для привода реле):

Содержимое посылка
100% Новый бренд
1 X3V-12V таймер задержки времени переключатель модуль 1500mA 1s ~ 20h Регулируемый для реле
