1. Введение:

Это простой постоянный магнитный двигатель постоянного тока для модели, чтобы показать принцип работы электродвигателя постоянного тока. Его можно разобрать и повторно собрать, при питании от постоянного тока 3-6 В напряжения. Он будет вращаться, как настоящий Электрический мотор, идеально подходящий для школьных научных проектов или обучения физике.

2. Особенности:

1>. Простая установка;

2>. Редкие аксессуары;

3>. Экспериментальный дисплей;

4>. Очевидный эффект;

5>. Широкое применение.

3. Параметры:

1>. Название продукта: Модель Электродвигателя DIY Kit;

2>. Модель: J24018;

3>. Рабочее напряжение: DC 3,0 V-6,0 V;

4>. Материал: пластик + металл;

5>. Использование: Используйте d для изучения магнитных линий силы;

6>. Магнит Размер: 22*20*20 мм (0,86*0,79*0,79 дюймов);

7>. Плотность магнитного потока:>= 72mT;

8>. Рабочая температура:-20 ℃ ~ 70 ℃;

9>. Рабочая влажность: 5%-90% относительной влажности;

10>. Установленный размер: 14*9*10 см (5,51*3,54*3,94 дюймов).

4. Функция:

1>. Ручная установка позволяет пользователю понять основную структуру электродвигателя.

2>. Проверьте связь между вращением ротора и направлением тока и магнитными линиями.

3>. Принцип работы двигателя.

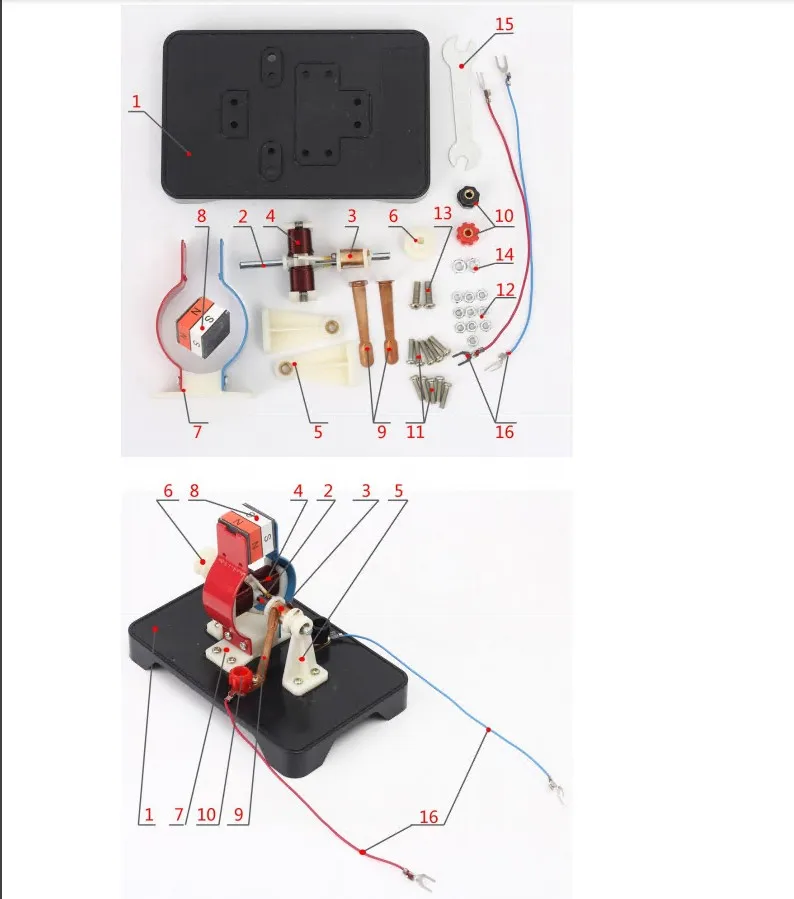

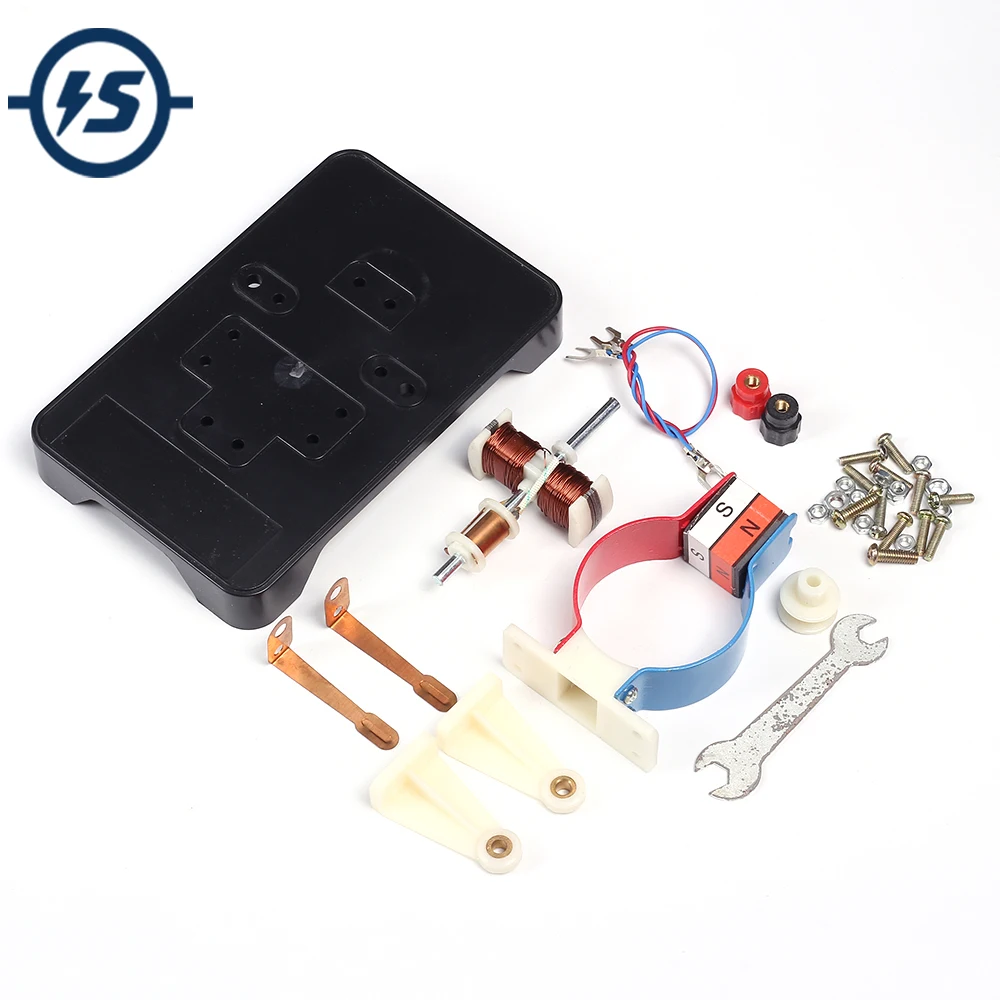

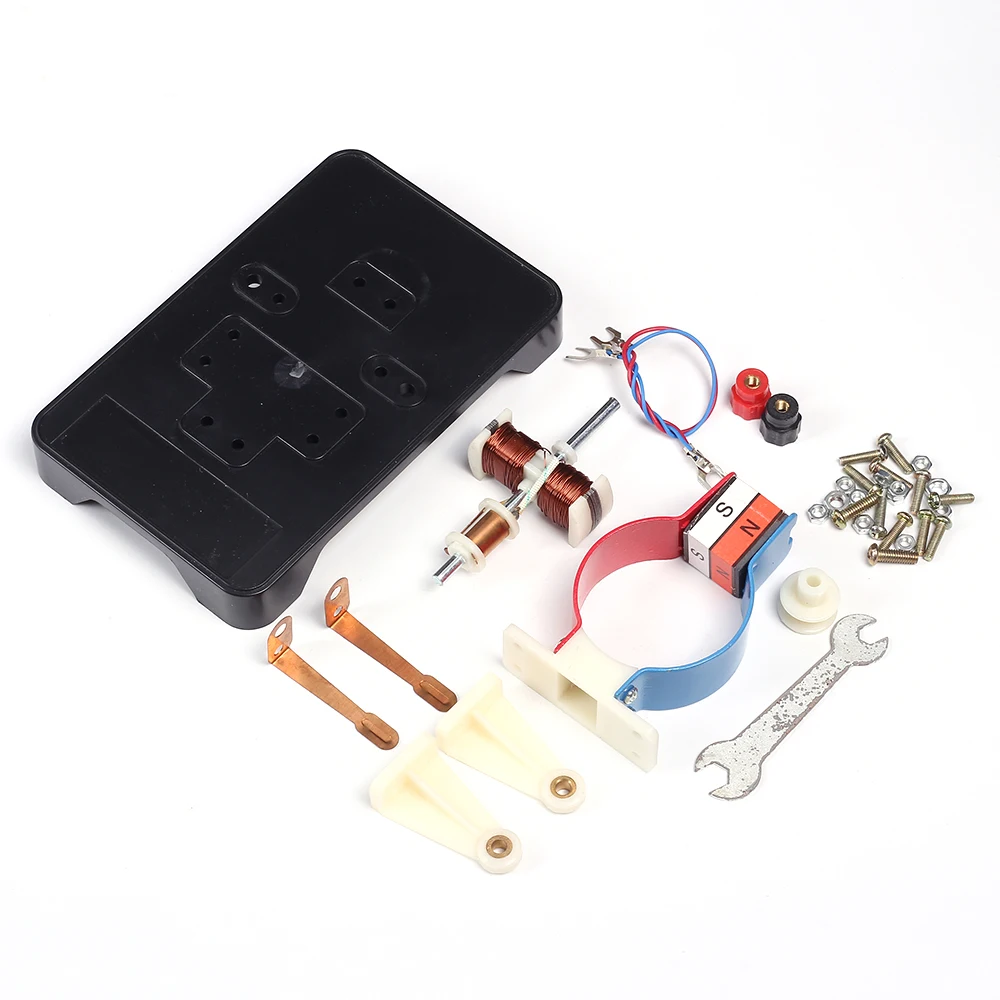

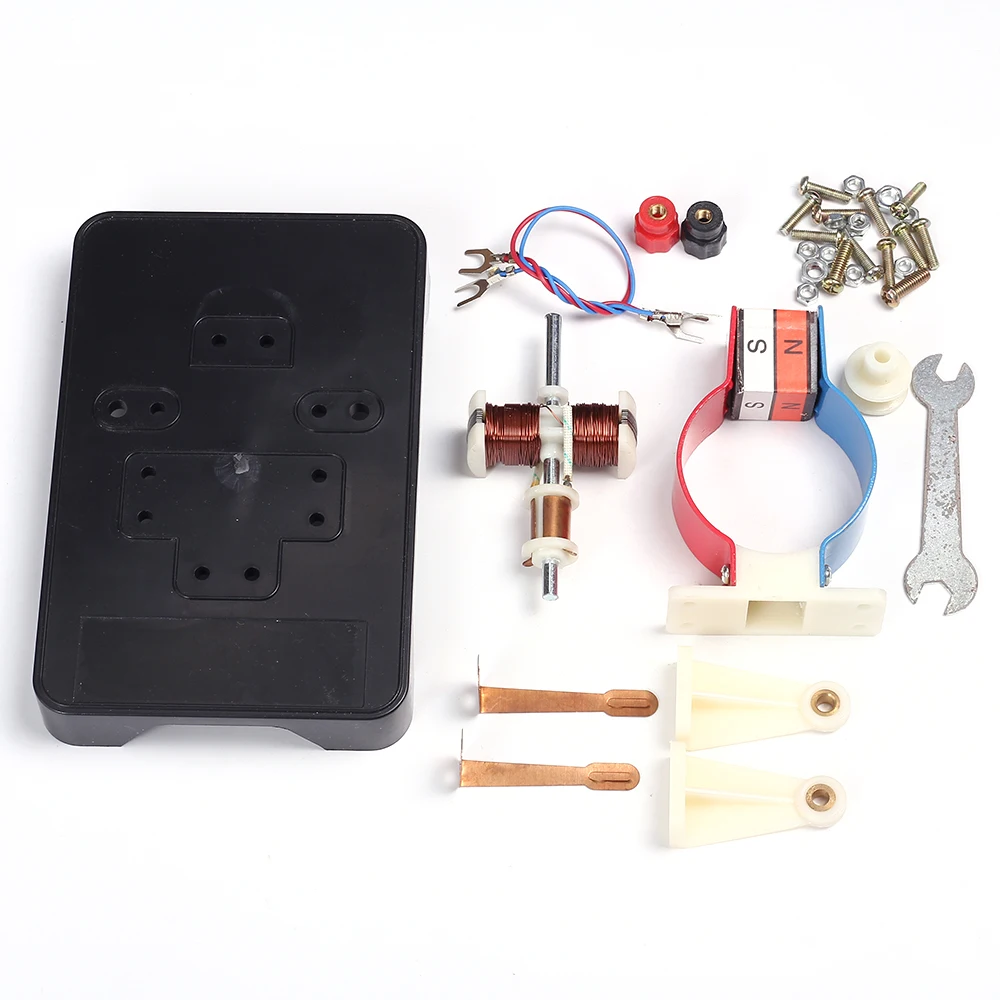

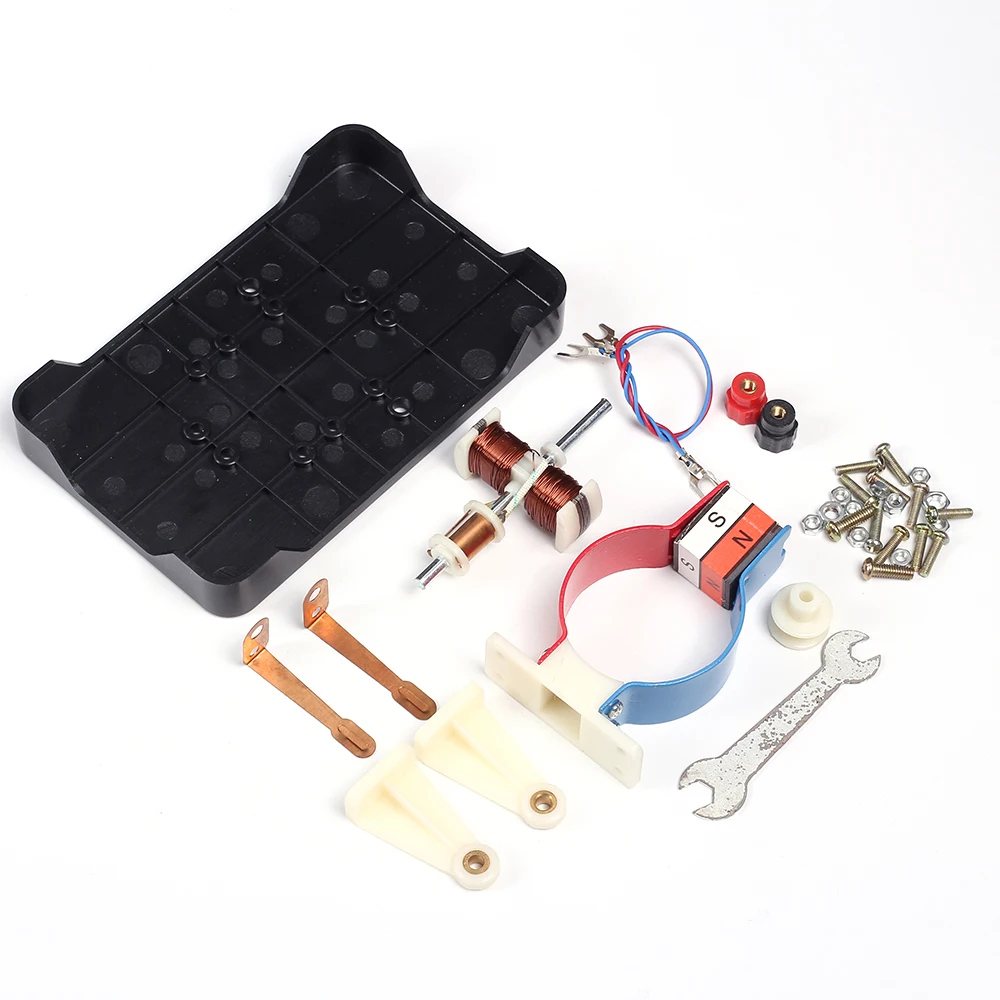

5. СПИСОК КОМПОНЕНТОВ

Нет.

Название компонента

Параметр

Кол-во

1.

Пластиковое сиденье

14*9*1,8 см

1.

2.

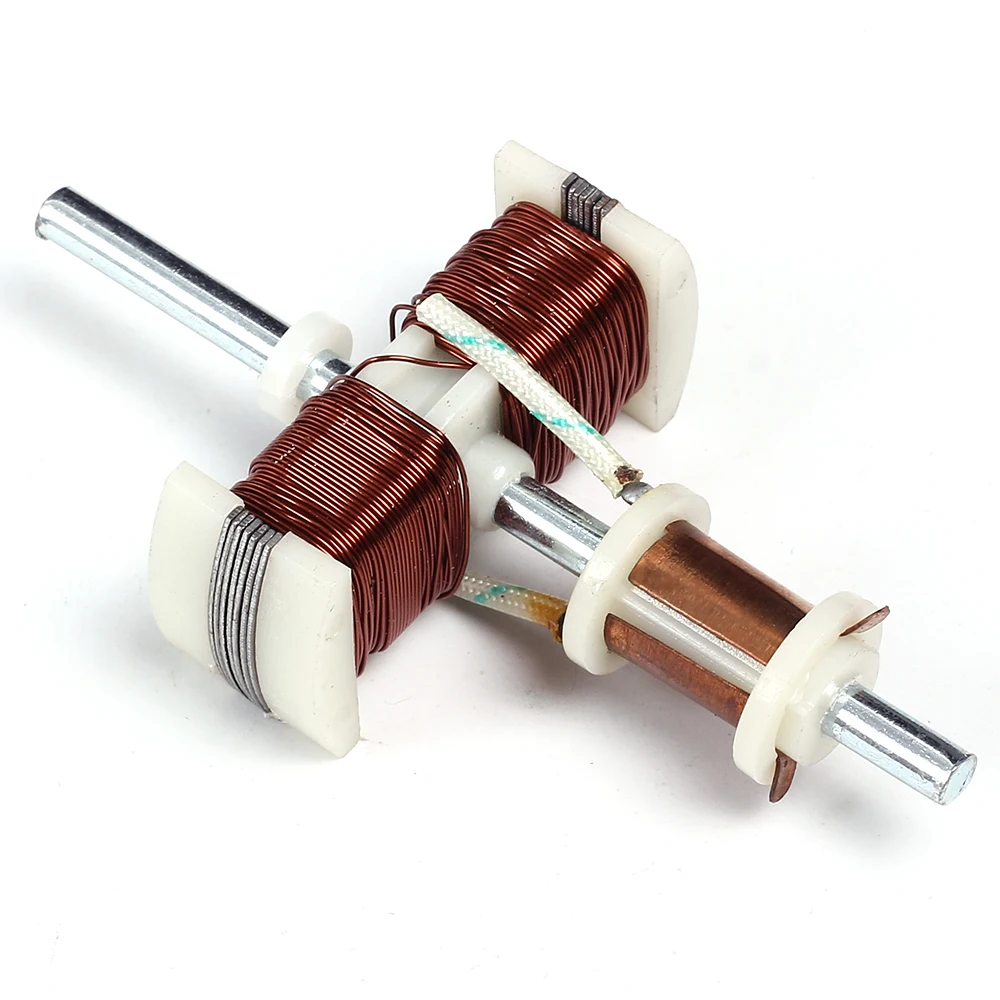

Ротор

Установлен

1.

3.

Коммуникатор

Установлен

1.

4.

Арматурная катушка

Установлен

1.

5

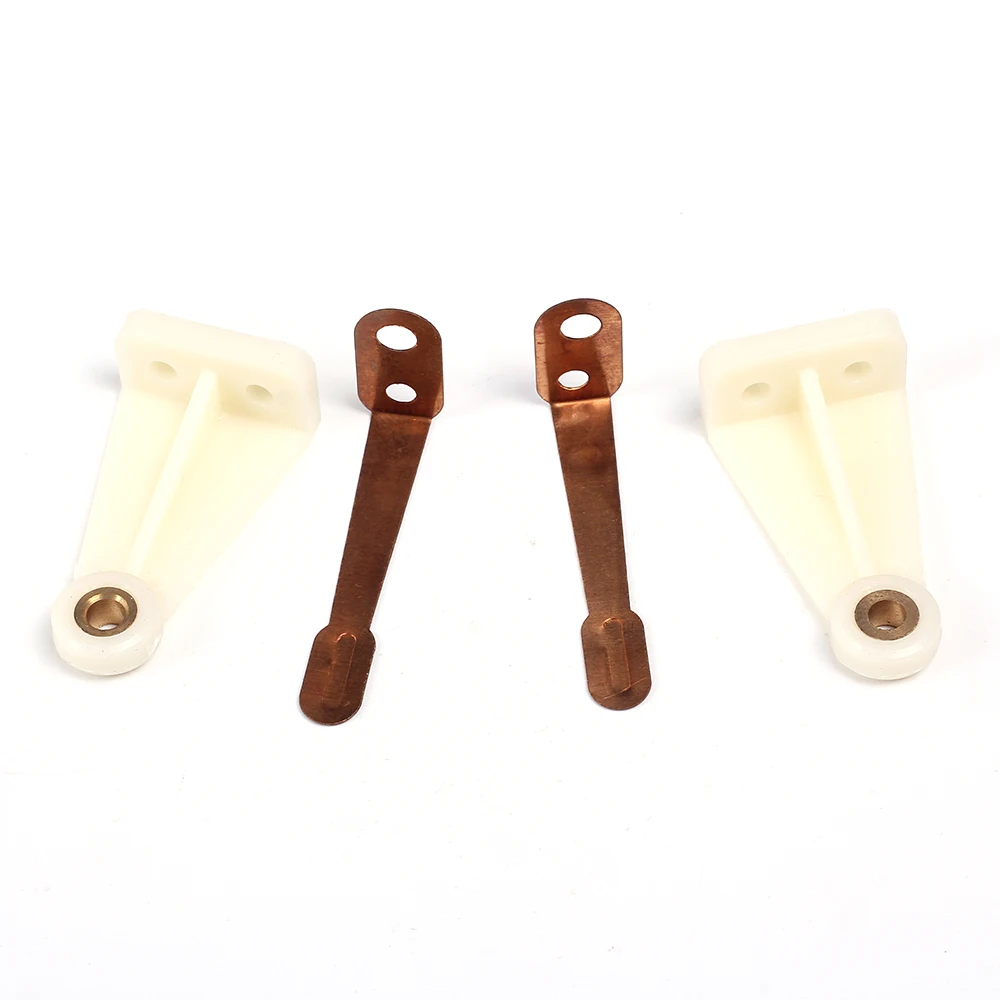

Кронштейн ротора

Белый

2.

6

Шкив

Белый

1.

7

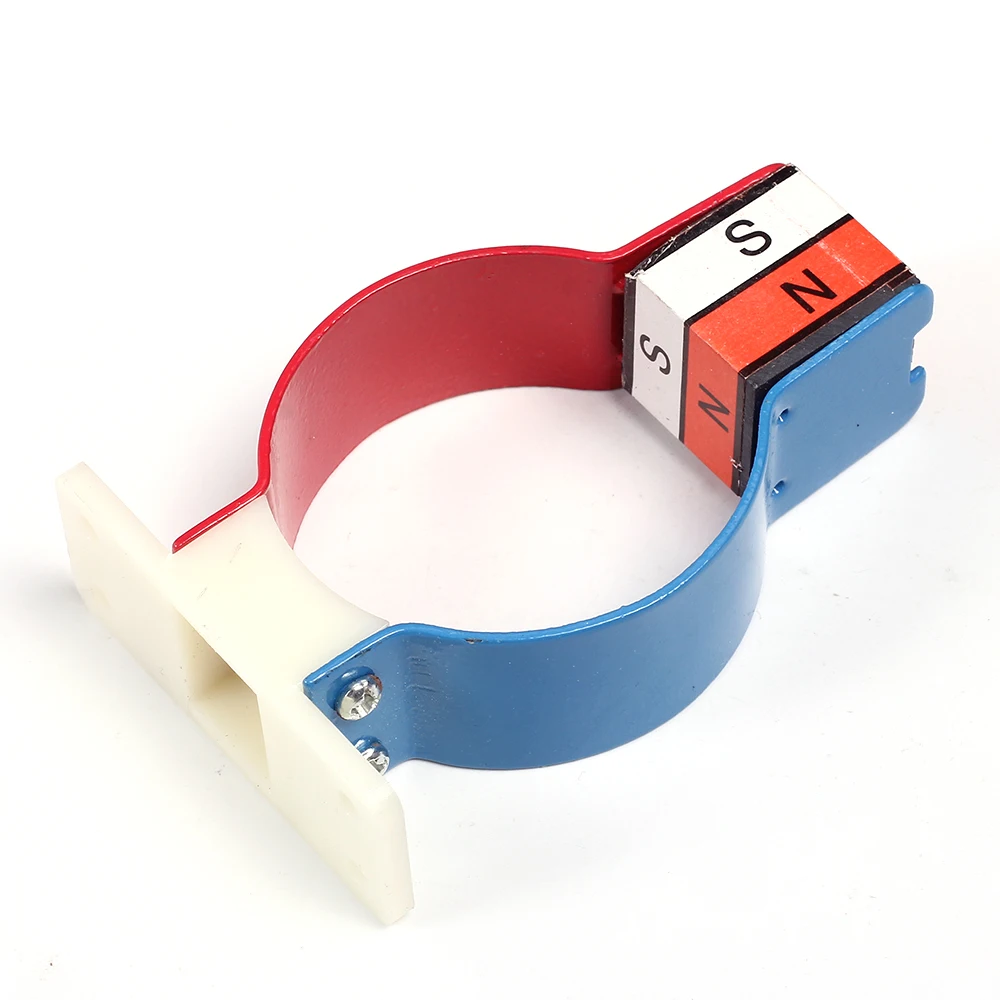

Магнитный кронштейн

Установлен

1.

8

Постоянный магнит

22*20*20 мм

1.

9

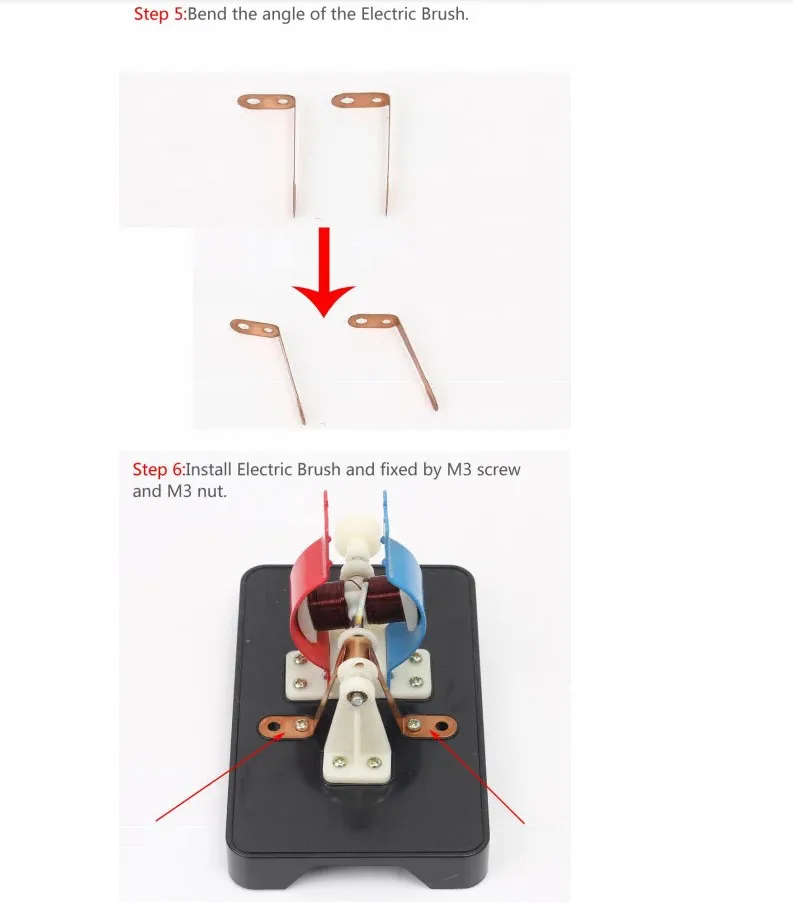

Электрическая щетка

Медный лист

2.

10

Терминал

Красный + черный

2.

11

Винт M3

М3 + 12 мм

10

12

Гайка M3

D3 мм

10

13

Винт M4

M4 + 12 мм

2.

14

Гайка M4

D3 мм

2.

15

Мини гаечный ключ

Белый

1.

16

Провод

15 мм красный + синий

2.

6. Используйте шаги:

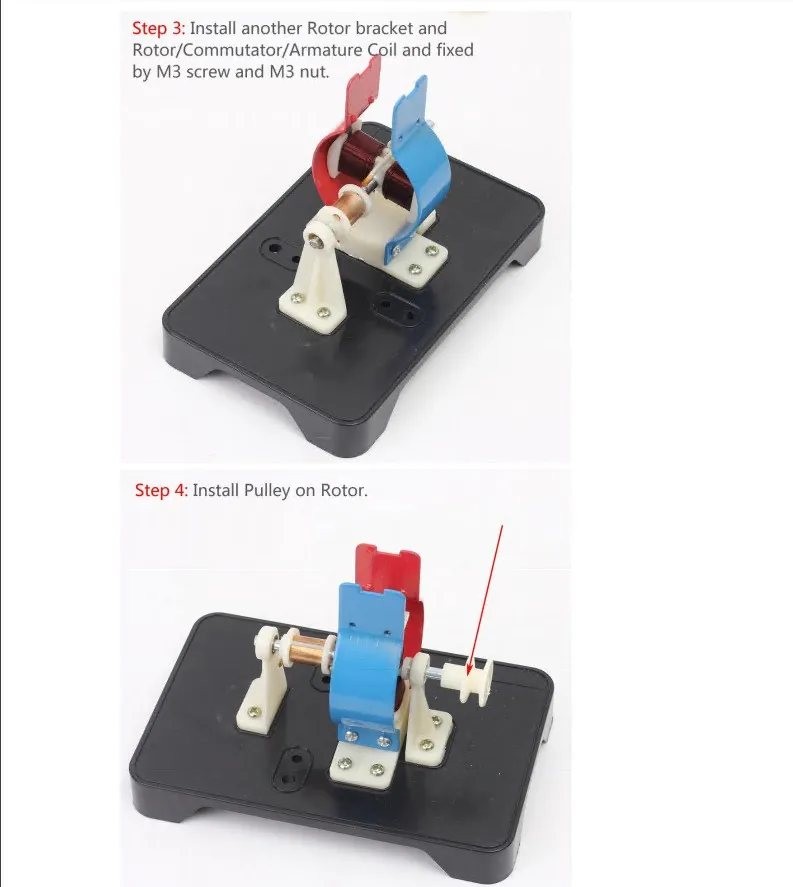

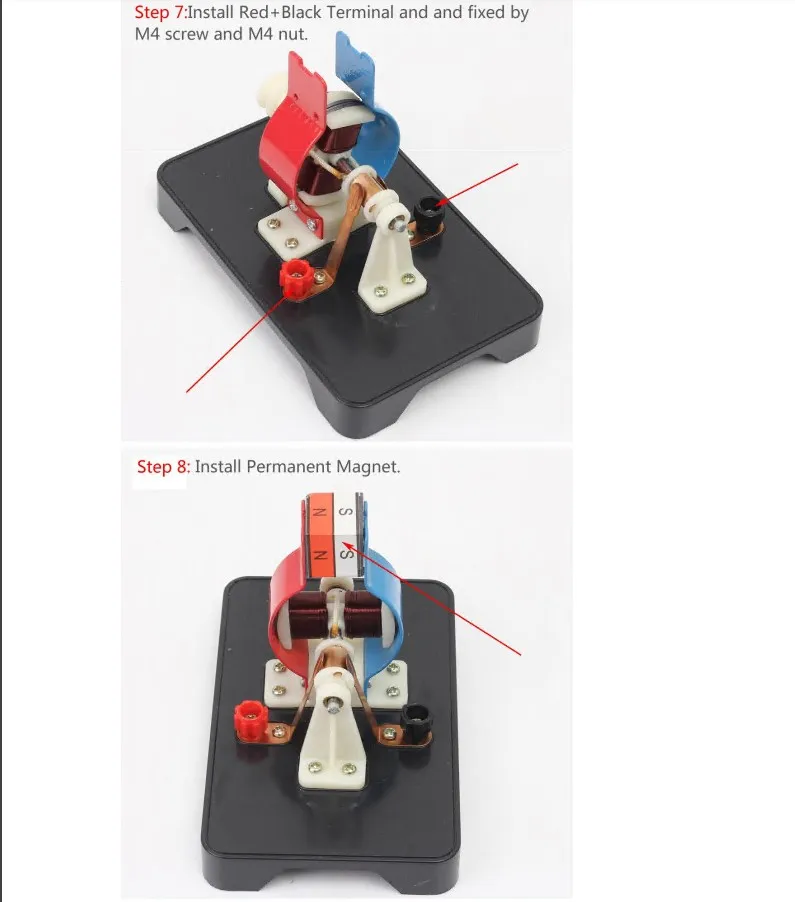

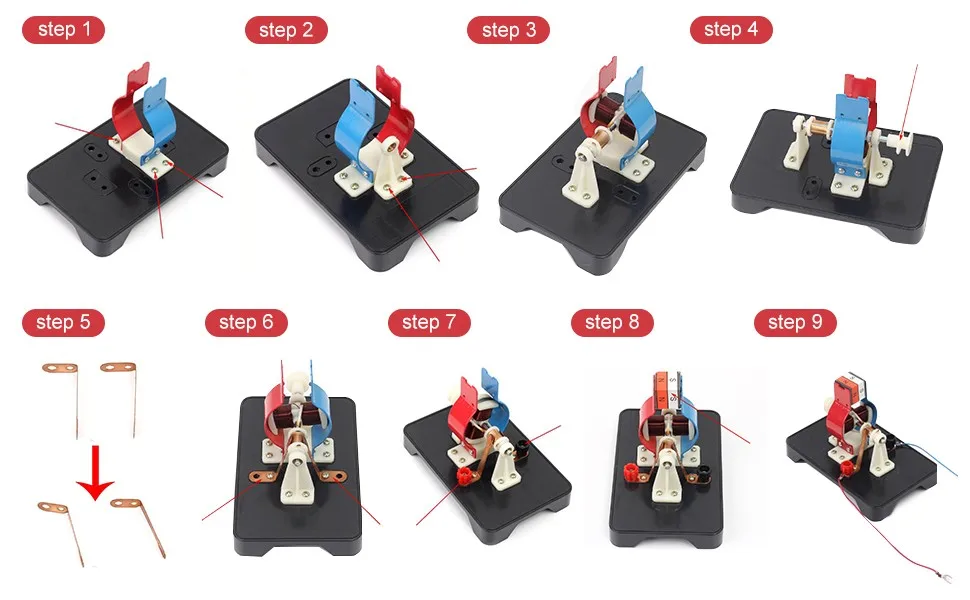

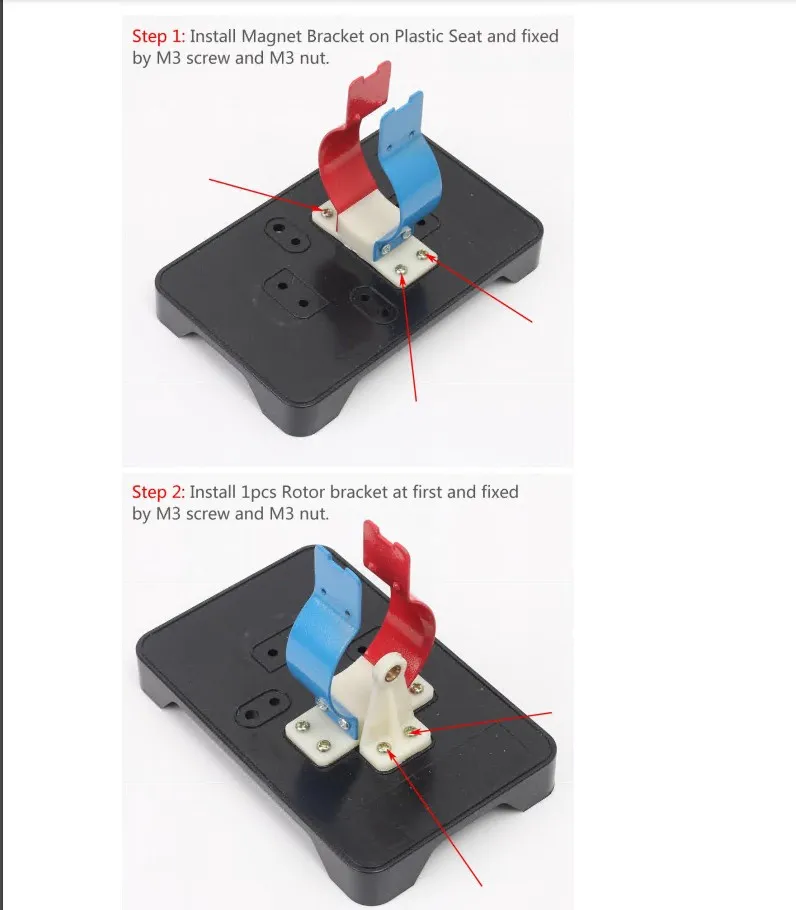

1>. Завершите установку в соответствии со следующим руководством по установке;

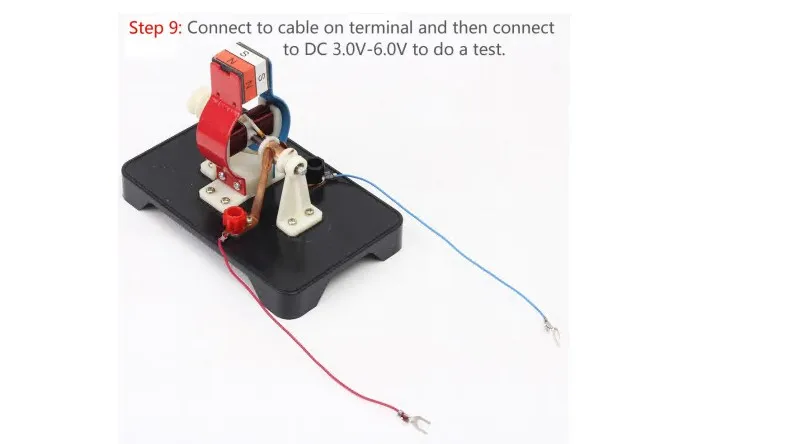

2>. Подключение к DC 3,0 V-6,0 V на двух кабелях;

3>. Наблюдайте за рабочей ситуацией;

7. Применение:

1>. Образование;

2>. Школа;

3>. Ручная работа;

4>. Подарок.

8. Примечание:

1>. Электродвигатель постоянного тока эксперимент: вход 3V - 6 В постоянного тока электрические провода и терминалы, катушка будет вращающийся и ускорить работу в тех случаях, когда напряжение шаг вверх.

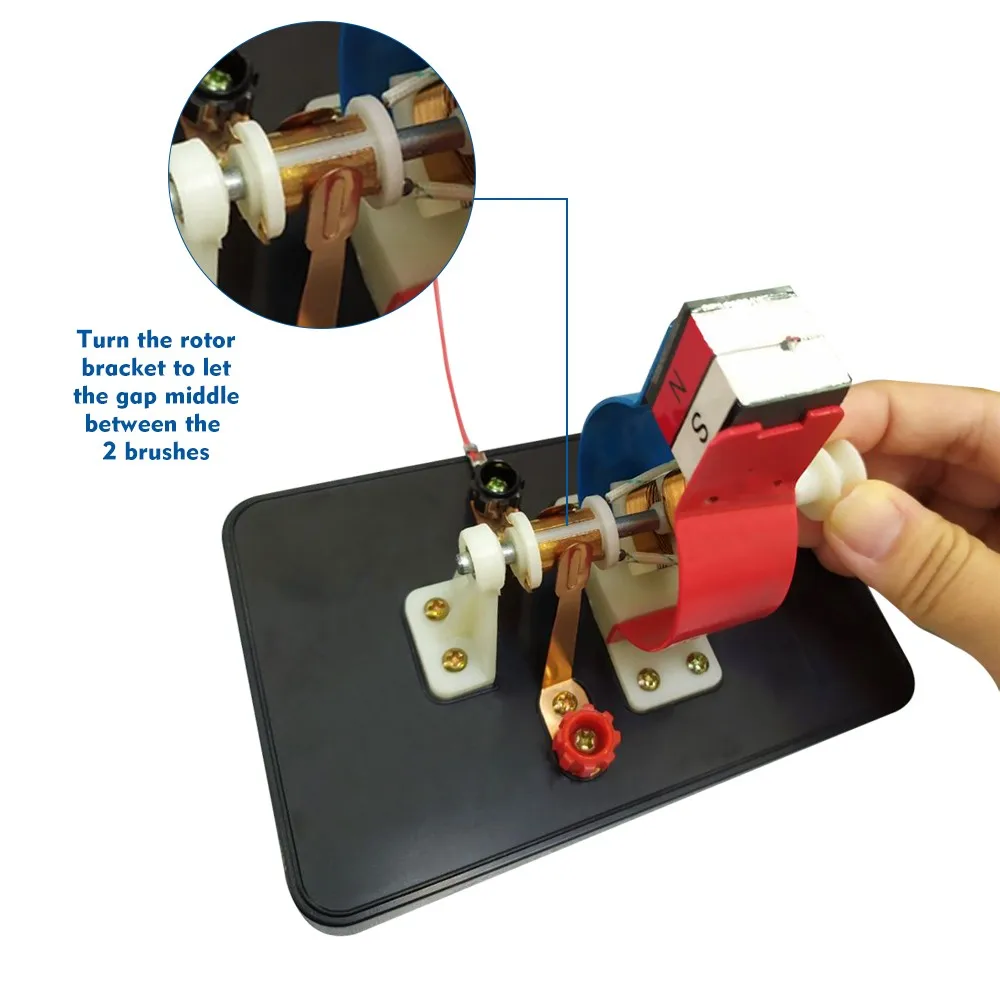

2>. Чтобы избежать короткого замыкания, две электрические щетки никогда не прикасайтесь к сегменту коммутационного устройства.

3>. Рабочее напряжение постоянного тока 3,0 V-6,0 V. И DC12V не рекомендуется.
