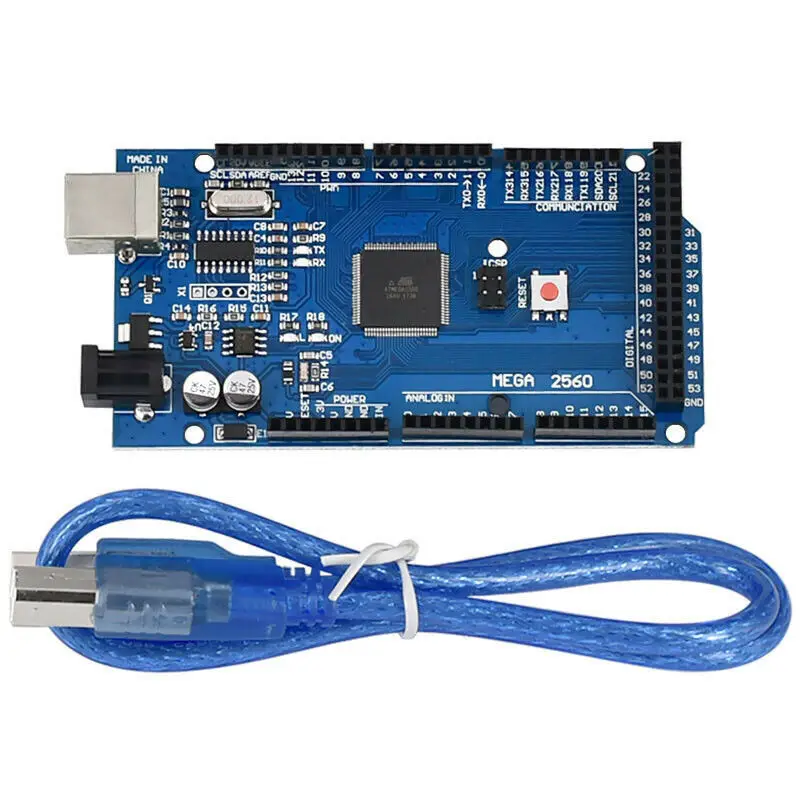

1. Мега 2560 плата управления CH340G версия:
Мега 2560 является обновлением для мега, который он заменяет.
Плата-это плата микроконтроллера, основанная на ATmega2560-16AU. Он имеет 54 цифровых ввода/вывода контактов (из которых 14 могут быть использованы в качестве PWM выходов), 16 аналоговых входов, 4 UARTs (аппаратные последовательные порты), 16 МГц кристаллический осциллятор, подключение USB, разъем питания, заголовок ICSP и кнопка сброса. Он содержит все необходимое для поддержки микроконтроллера; просто подключите его к компьютеру с помощью usb-кабеля или включите его с адаптером AC-to-DC или батареей, чтобы начать работу. Мега совместим с большинством экранов, предназначенных для Duemilanove или Diecimila.
Сводка продукта:
CH340G заменить Atmega 8U2/16U2
CH340G Ссылка для скачивания драйвера, скопируйте ссылку и вставьте в браузер: http://www.5v.ru/ch340g.htm
Микроконтроллер: ATmega2560
Частота часов: 16 МГц
EEPROM: 4 Кб
SRAM: 8 КБ
Флэш-память: 256 Кб, из которых 8 КБ используется загрузчиком
Рабочее напряжение: 5 В
Входное напряжение (рекомендуется): 7-12 В
Аналоговые входные контакты: 16
Цифровые контакты ввода/вывода: 54 (из которых 14 обеспечивают выход ШИМ)
Постоянный ток для 3,3 V Pin-код: 50 мА
Ток постоянного тока на I/O Pin: 40 мА

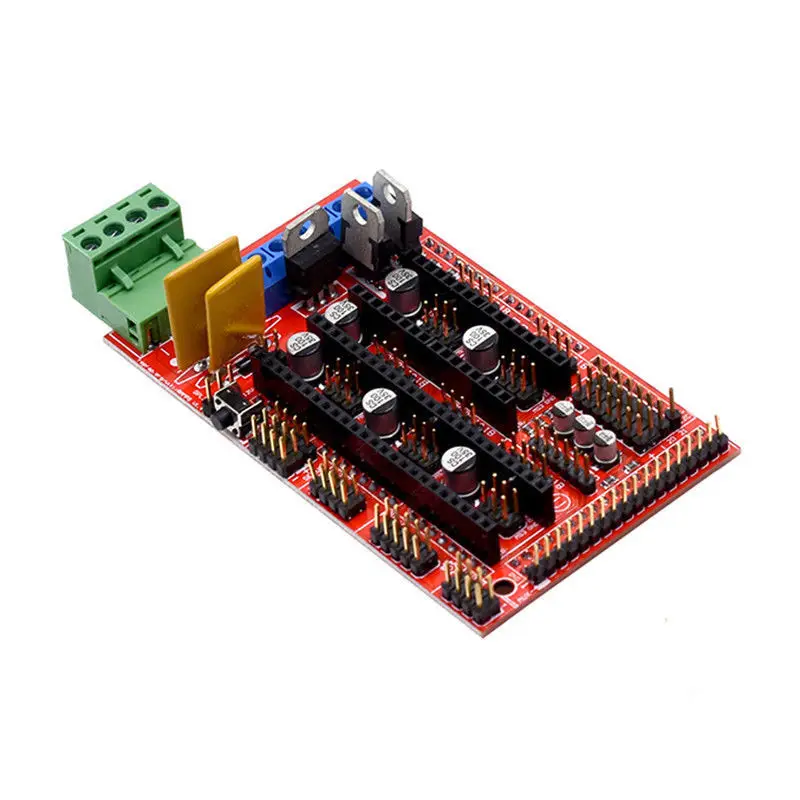

2. Совместимость с Mega Pololu Shield (RAMPS 1,4 Shield)
Это мега пололу щит, или пандусы для коротких, разработан, чтобы соответствовать всей электроники, необходимой для RepRap в одной небольшой упаковке для низкой стоимости. RAMPS подключается к Mega с мощной платформой MEGA и имеет много возможностей для расширения. Модульная конструкция включает в себя штепсельные Шаговые драйверы и электронику управления Экструдером на MEGA shield для легкого обслуживания, Замены деталей, возможности обновления и расширения. Кроме того, несколько Расширительных досок могут быть добавлены в систему до тех пор, пока основная пандусы будет храниться в верхней части стека.

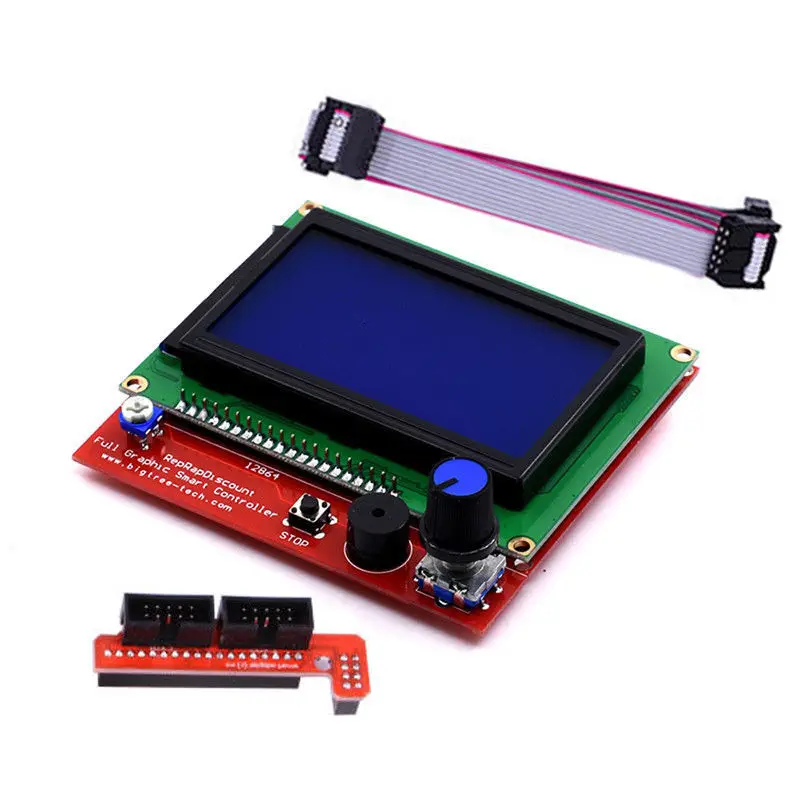

3. ЖК-12864 с контроллером
Этот полный графический смарт-Контроллер содержит sd-кард-ридер, Поворотный энкодер и ЖК-дисплей с точечной матрицей 128x64. Вы можете легко подключить его к пандусу с помощью «smart adapter» в комплекте.

После подключения этой панели к пандусам вам больше не нужен ваш компьютер, умный контроллер обеспечивает питание для вашей sd-карты. Дополнительные действия, такие как калибровка, движения осей могут быть сделаны только с помощью поворотного датчика на смарт-контроллере. Напечатайте 3d-дизайн без ПК, просто с помощью g-кода, хранящегося на sd-карте.

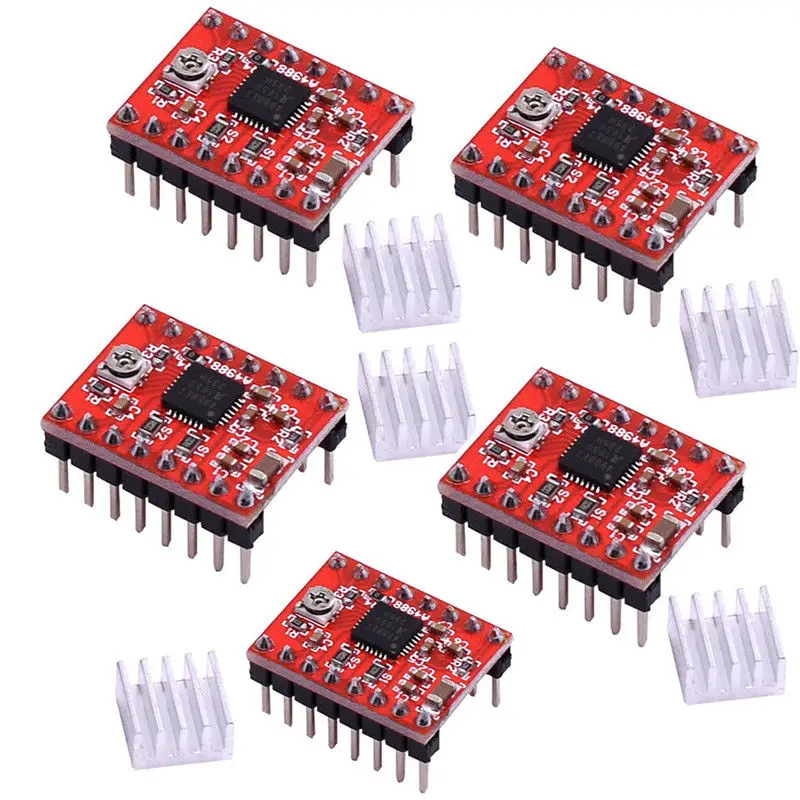

4. Модуль драйвера A4988
Плата драйвера шагового двигателя A4988 представляет собой секционную плату для микрошагового драйвера Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; пожалуйста, прочтите таблицу данных A4988 перед использованием этого продукта.
Предупреждение: Подключение или отключение шагового двигателя во время работы драйвера может привести к разрушению драйвера. (В более общем плане, перепроводите что-либо, пока оно работает, если у вас возникли проблемы.)

Максимальный выходной ток 2A
Простой интерфейс управления шагами и направлением
Пять различных шаговых решений: полный шаг, половина шага, четверть шага, восьмая ступень и шестнадцатая ступень
Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких ступеней
Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)
Температурное выключение, блокировка под напряжением и защита от перегрева по току
Защита от короткого замыкания и короткого замыкания

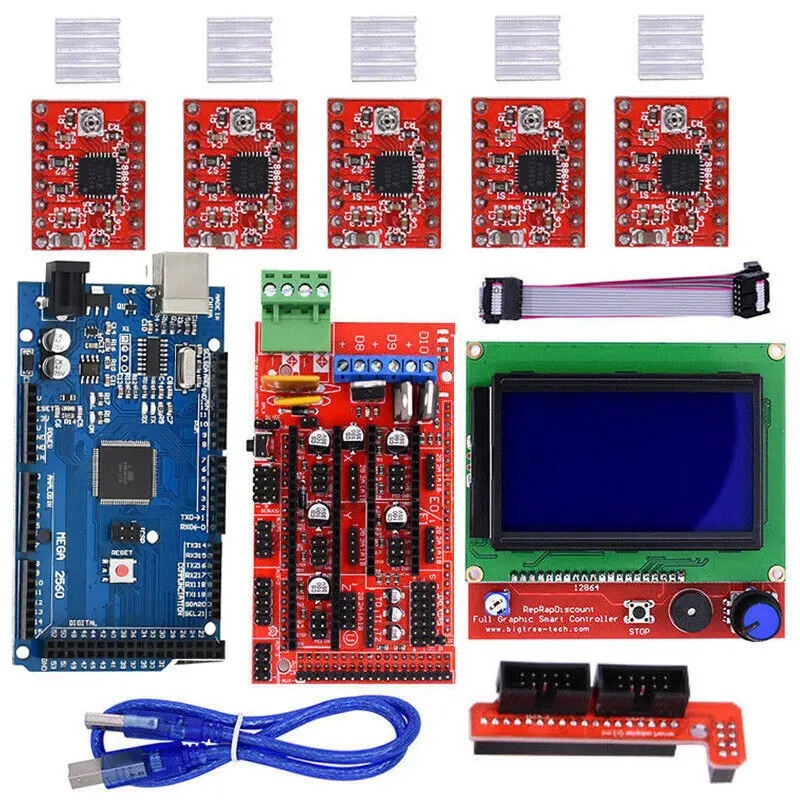

Пакет включает в себя: 1 x Панель Ramps 1,4
1 х плата Mega 2560 R3, версия CH340G
1x12864 ЖК-контроллер
5 х A4988 Драйвер с радиатором

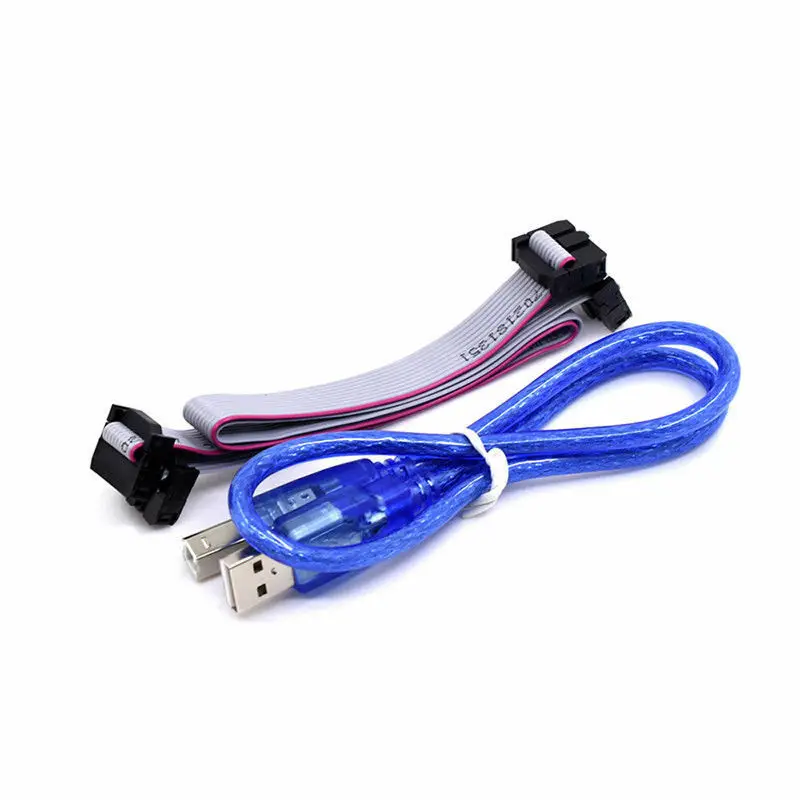

USB кабель (1 шт.);
