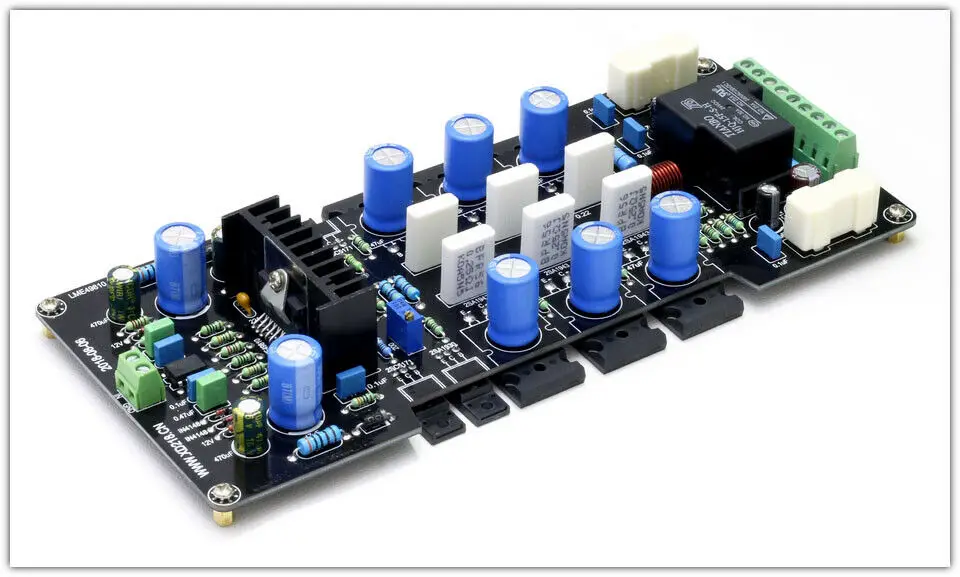

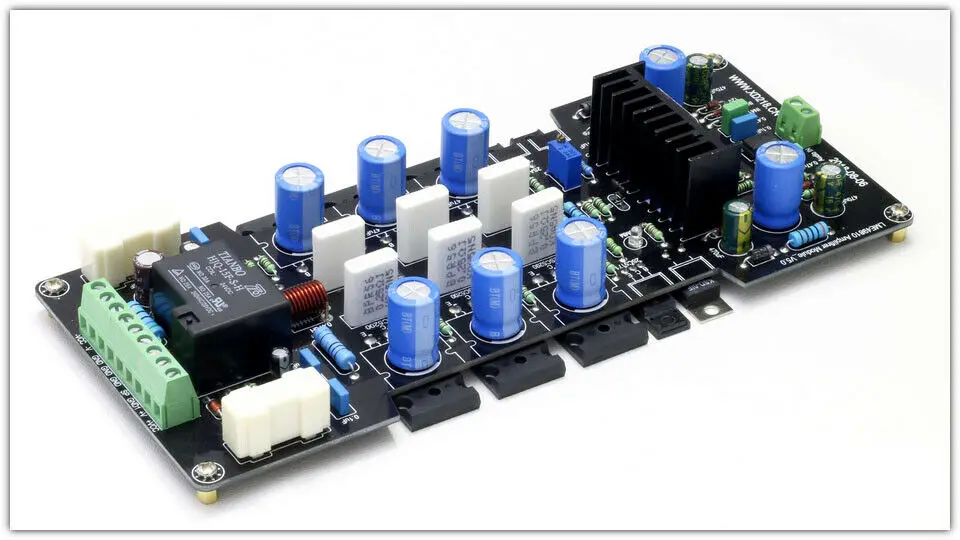

GZLOZONE Assembeld Mono LME49810 + 2SA1943/2SC5200 Плата усилителя мощности 300 Вт L14 58|Усилители

RM7970291076531578

Электрические характеристики: ● Рабочий статус: класс AB (может быть скорректирован на класс A по мере необходимости)
● Выходная мощность: 300 Вт *(8 Ом)<* В = ± 55 в>
● Рабочее напряжение: рекомендуемый этап привода напряжения ± 55 в; Ток на выходе ± 50 в,
● Режим питания: двойное напряжение, привод напряжения и выходная мощность тока отдельно включены, а также могут быть объединены.
● Размер печатной платы: 215x93,5 мм, толщина печатной платы 2 мм, толщина медной фольги 2 унции
● Вес нетто продукта: 300 г

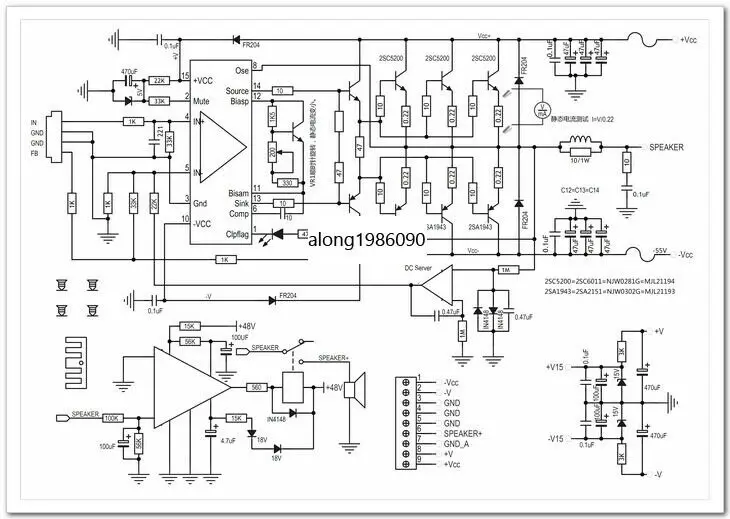

● Особенности конструкции платы усилителя мощности: ● Конструкция сервопривода постоянного тока принимается, так что средняя выходная мощность платы усилителя мощности составляет менее 5 мВ.
● Диск принимает Toshiba original 2SA1930/2SC5171.
● На этапе вывода тока используются три пары силовых трубок Toshiba 2SA1943/2SC5200, которые имеют низкое выходное сопротивление и большой запас мощности.
● Ошибка подключения силовой трубки составляет 2%.
● Есть идеальная схема защиты от среднего напряжения, схема защиты от задержки динамика, и основной чип принимает UPC1237, который является стабильным и надежным.
● Уровень напряжения/ток сценического источника питания разработан отдельно, чтобы избежать влияния колебания источника питания на передней стадии, когда уровень тока большой и динамический, чтобы минимизировать звук и краску.

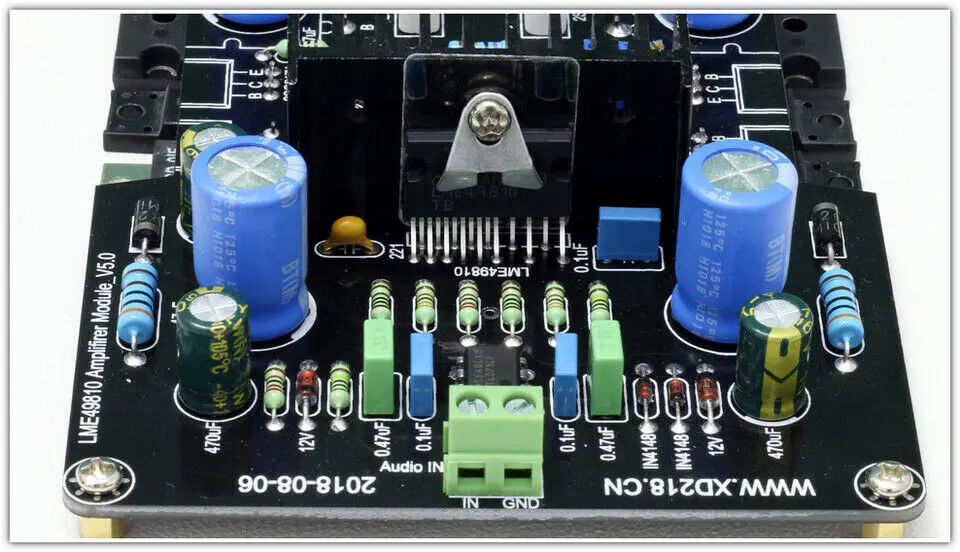

Введение в LME49810:
● LME49810 с моноусилителем мощности 300 Вт, последняя плата NS LME49810, Драйвер IC является ядром, может использоваться с различными трубками питания на выходном уровне, чип LME49810-это высококачественный моно-усилитель мощности, наиболее подходящий для аудио и профессиональной аудиосистемы. Уникальная особенность чипа LME49810-это Встроенная Зажимная схема Baker, которая гарантирует, что выход усилителя не будет насыщаться в случае овердрайва, потому что аудиосигнал высокого уровня проходит через «мягкое вырезывание» после любого нежелательного звука. Подавляются Ложные сигналы. Функция «soft clipping» очень полезна, потому что старые твердотельные усилители особенно подвержены аудиоартефактам из-за сильного обрезания.

● Плата усилителя мощности LME49810 является моно-дизайном. Для формирования двух каналов требуются две платы усилителя мощности. Каждый канал принимает одну LME49810 + три пары силовых трубок (биполярный транзистор и MOSFET pin совместимый) конструкция, левый и правый канал PCB симметричная структура. Печатная плата изготовлена из качественного листа толщиной 2 мм.

Основные параметры чипа LME49810:
● Коэффициент конверсии 50В/мкс
● Ток привода 60 мА (typ)
● Коэффициент отклонения пульсации источника питания (f = DC) 110 дБ
● Общее гармоническое искажение + шум (f = 1 кГц) 0,007
