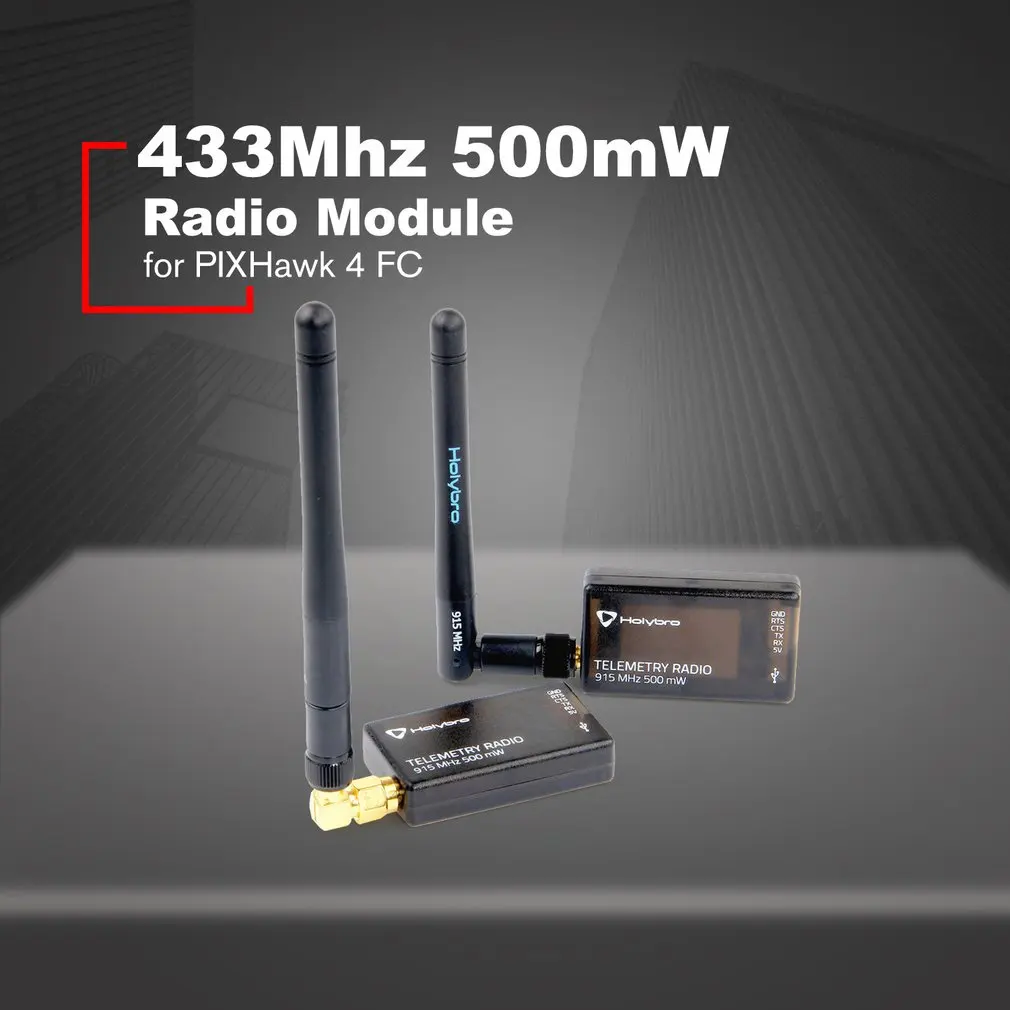

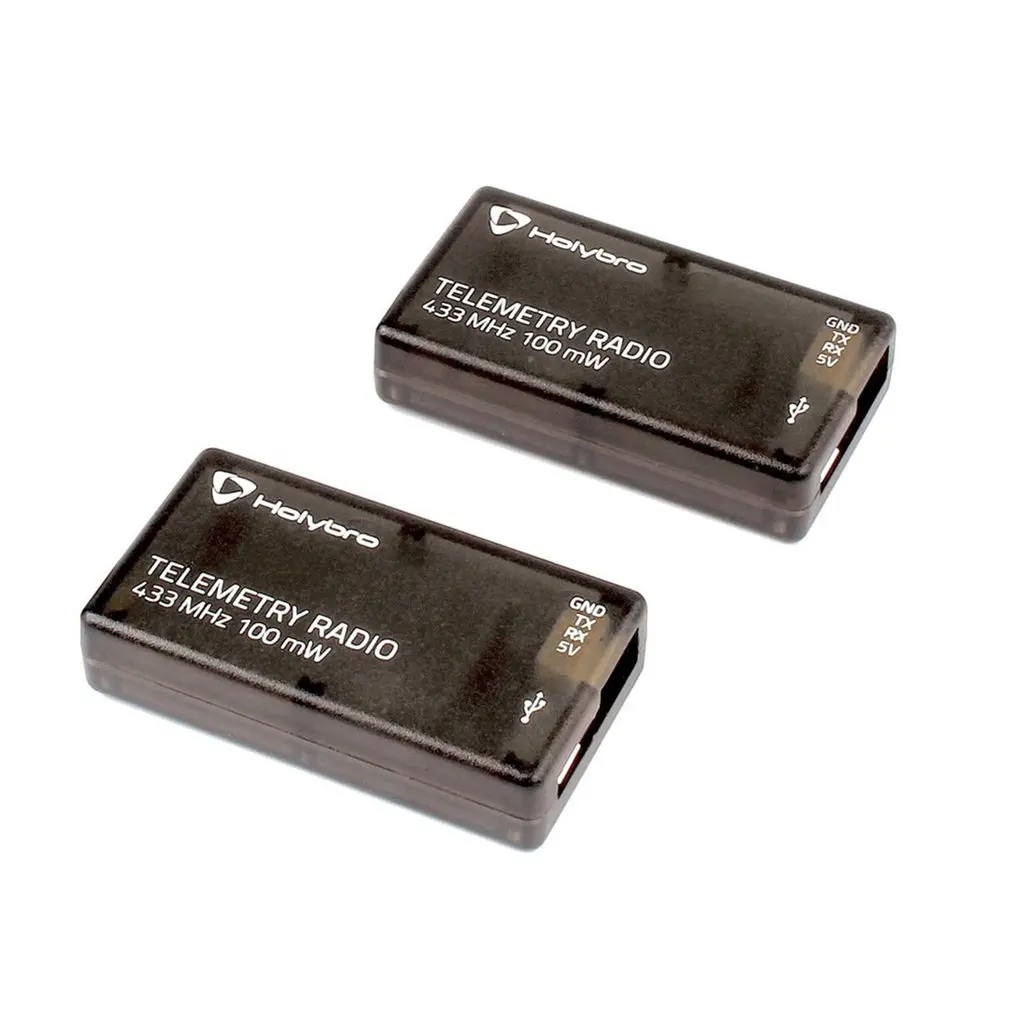

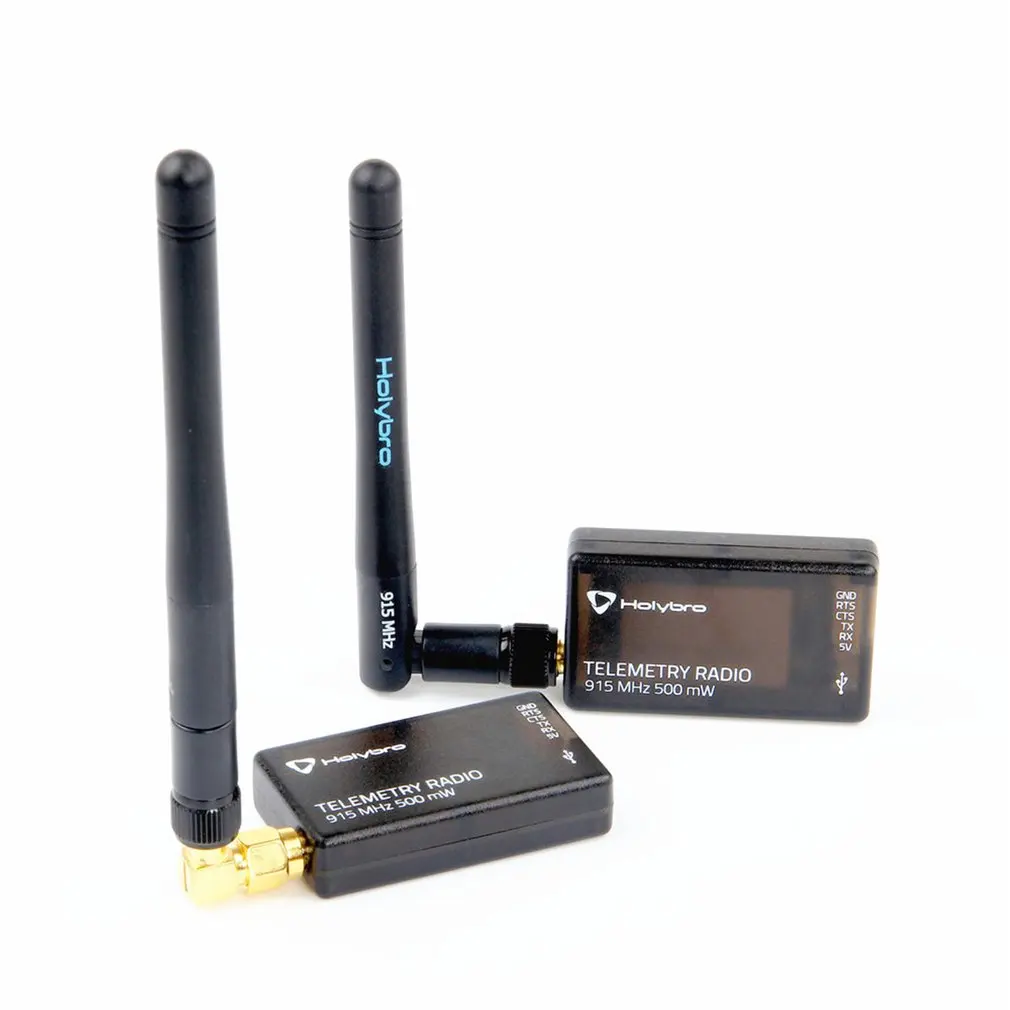

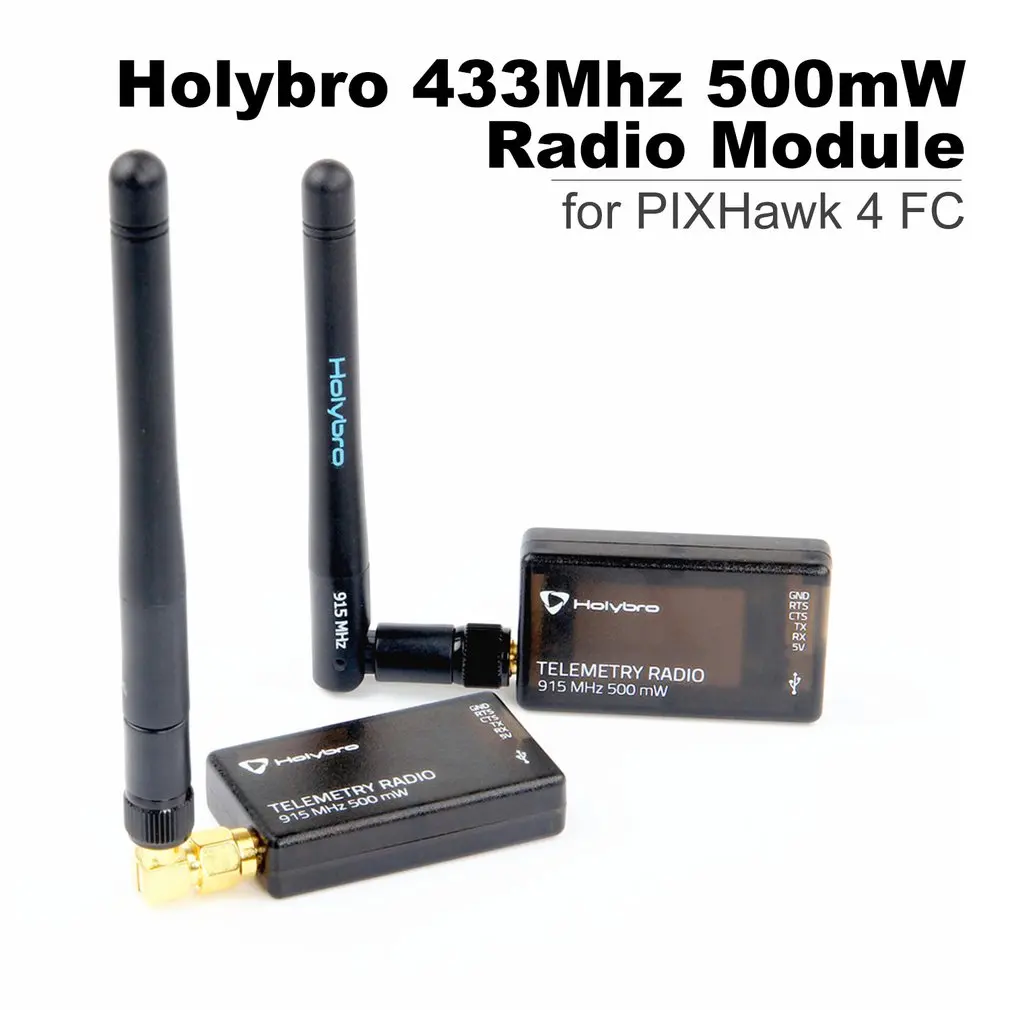

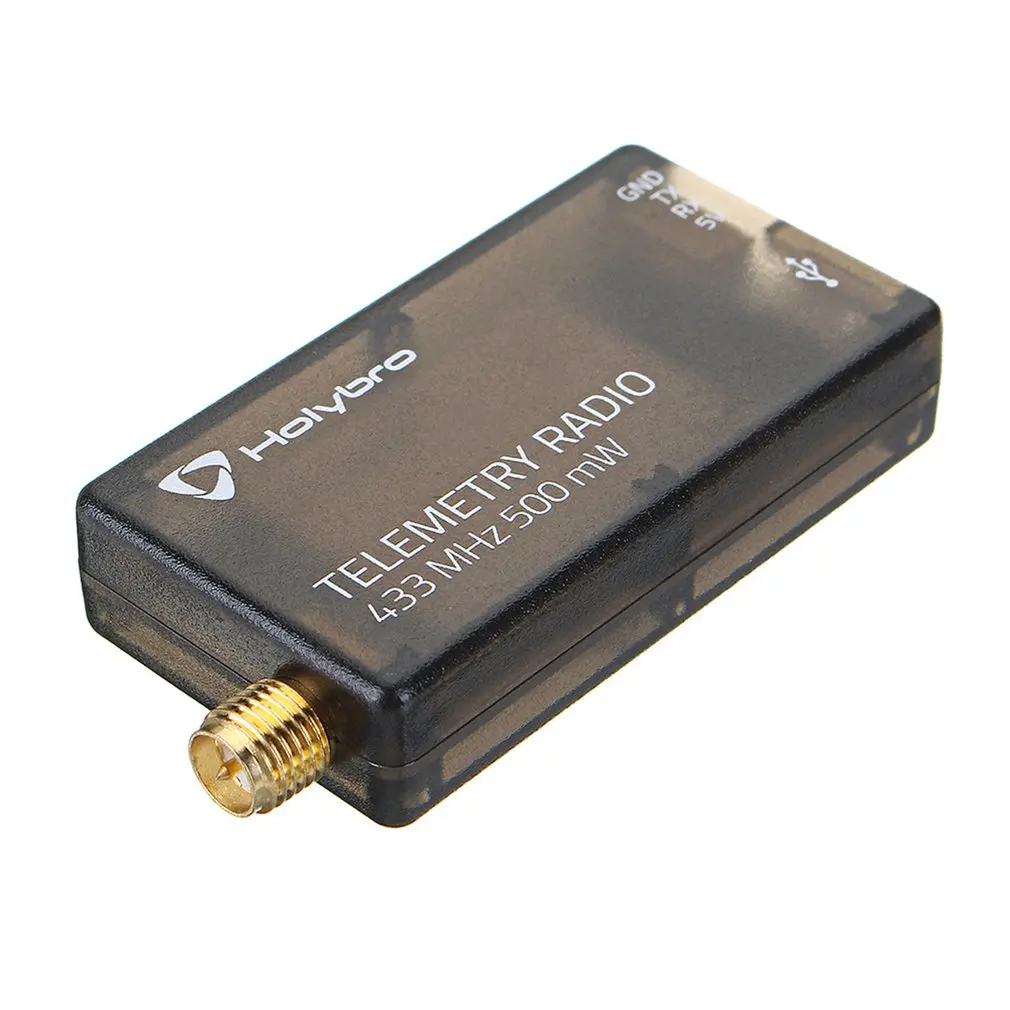

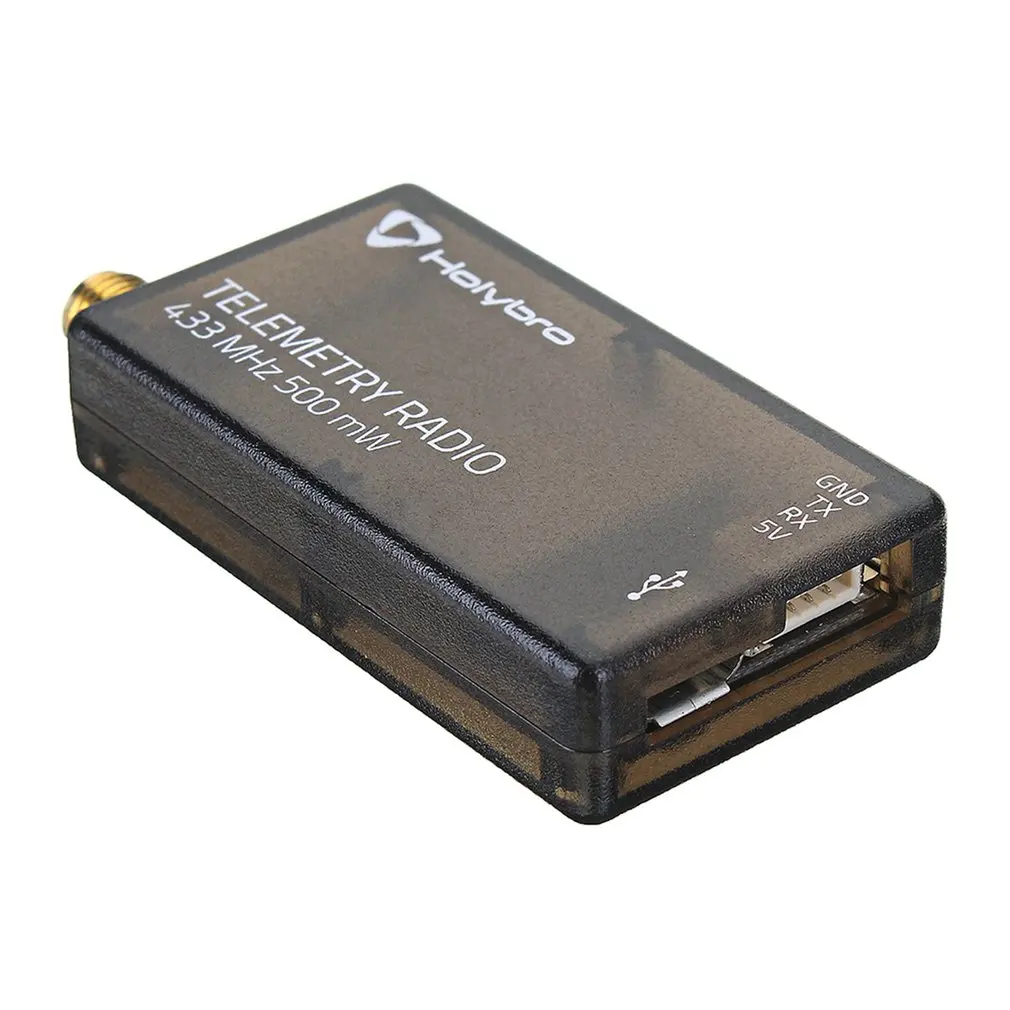

433 МГц/915 МГц 500 МВт/100 мВт трансивер Радио FPV Телеметрия набор V3 для PIXHawk 4 Контроллер полета 117 дБм w/антенна для радиоуправляемого дрона

Особенности:
1.100 мВт/ 500 мВтМаксимальная выходная мощность (регулируемая) -117 дБм получает чувствительность.
2. Прошивка с открытым исходным кодом SIK.

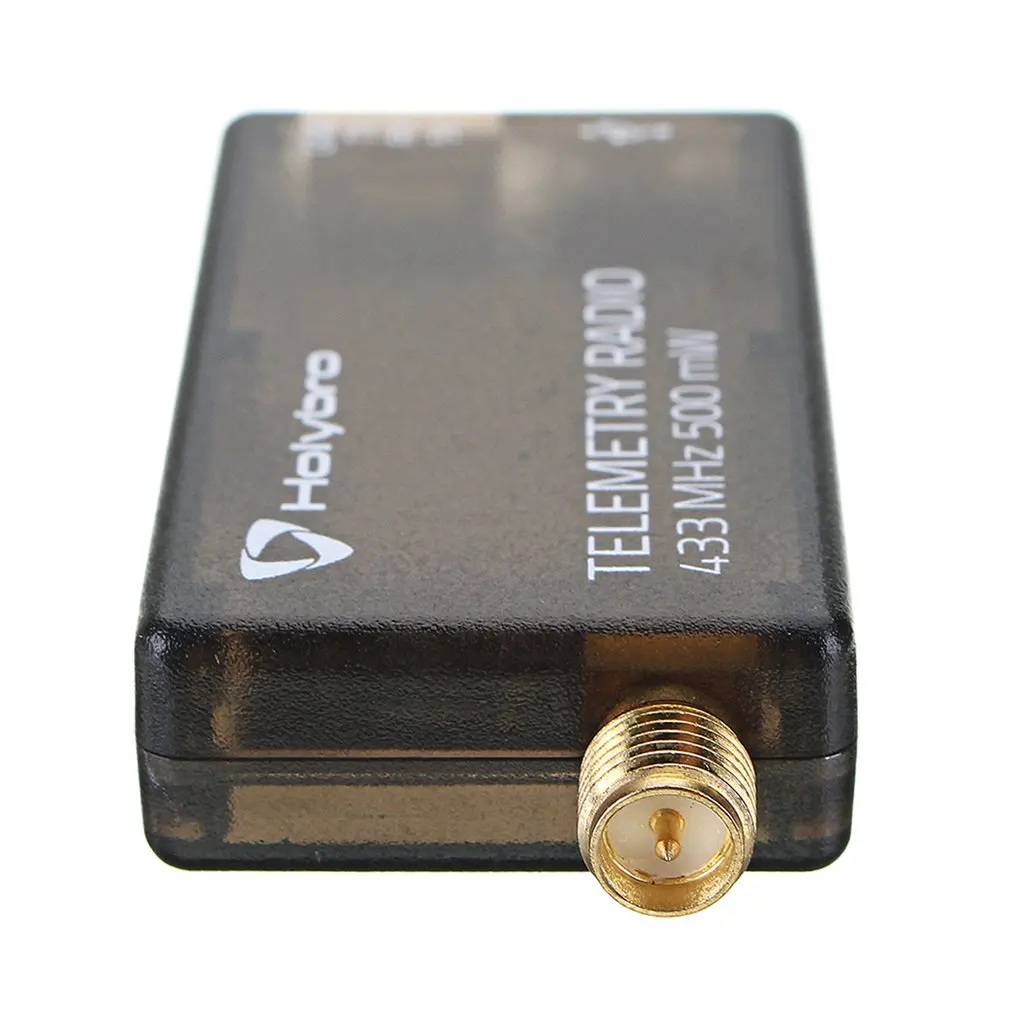

3.RP-SMA разъем.

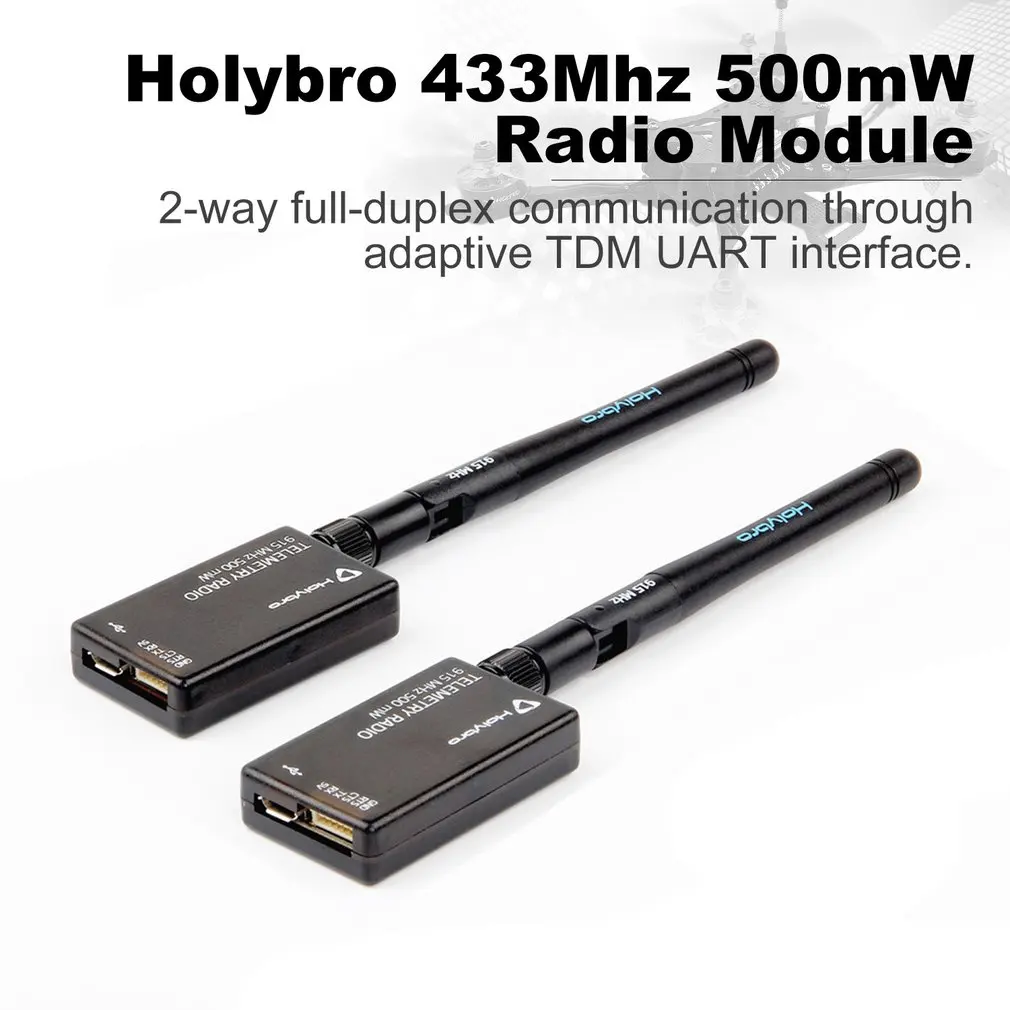

4,2-way полнодуплексная связь через адаптивный интерфейс TDM UART.
5. Прозрачная серийная связь.
4. Обрамление протокола MAVLink.
7. Частотный диапазон распространения (FHSS) настраиваемый Рабочий цикл.
8. Коррекция ошибок исправляет до 25% ошибок бит прошивки с открытым исходным кодом SIK.
9. Настраивается через планировщик миссии и APM планировщик, FT230X является USB к основному UART IC.

Описание:

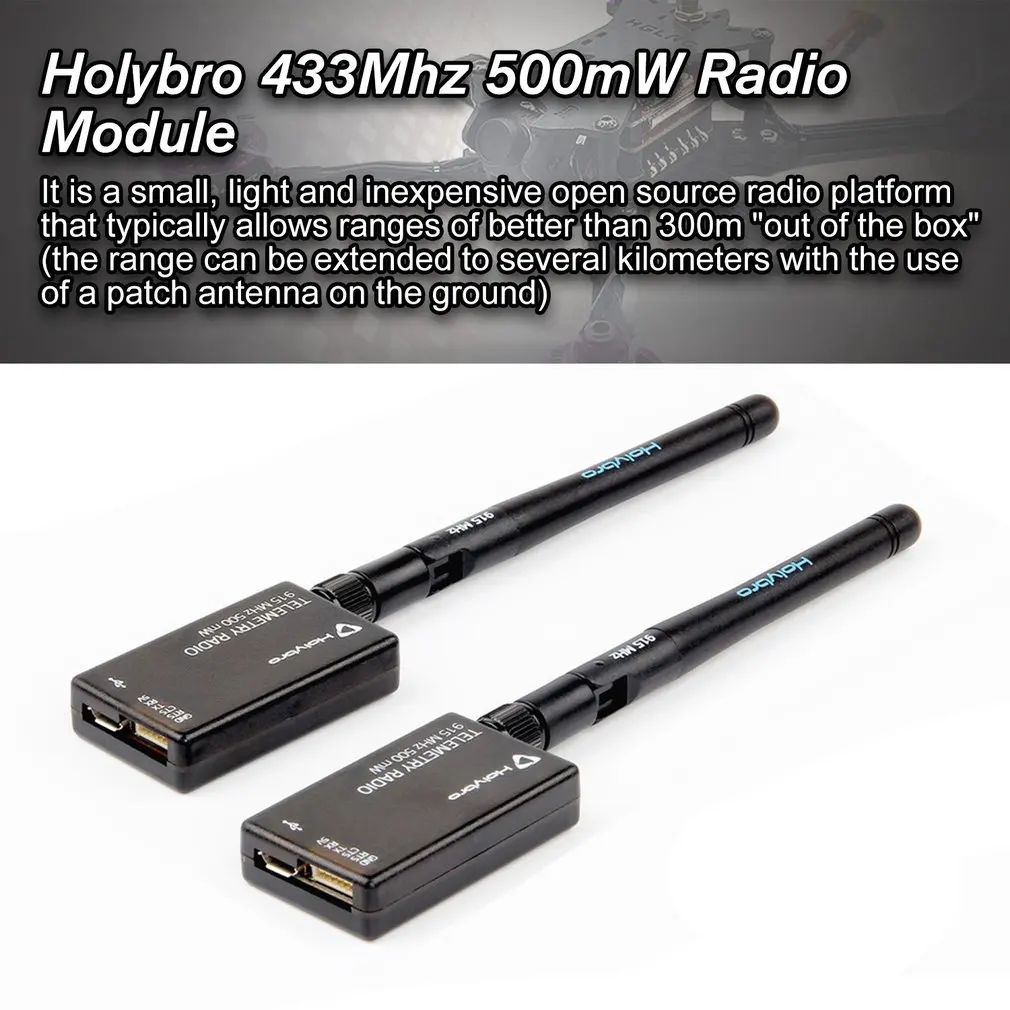

1. Он маленький, светильник и недорогая радиоплатформа с открытым исходным кодом, которая, как правило, позволяет достигать более 300 м "вне коробки" (диапазон может быть увеличен до нескольких километров с использованием патч-антенны на земле).
2. Радио использует прошивку с открытым исходным кодом, которая была специально разработана, чтобы хорошо работать с пакетами MAVLink и быть интегрирована с планировщиком миссии, вертолетом, ровером и самолетом.

Характеристики:
Версия: 433 МГц/915 МГц (опционально)

Наименование товара:500 мВтПриемопередатчик радио телеметрический набор V3/100 мВтПриемопередатчик радио телеметрический набор V3(Опционально)
Применение: Совместимость с контроллером полета Pixhawk 4

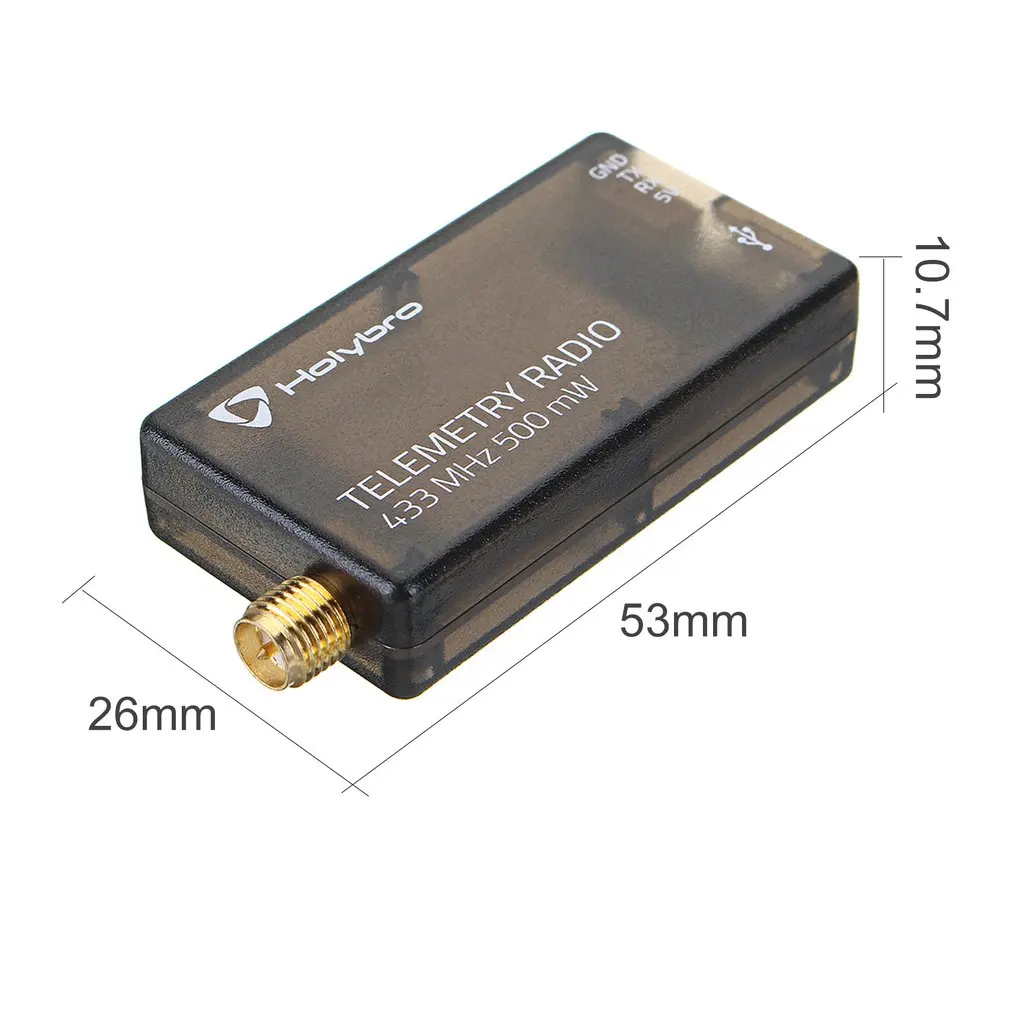

Размер: 26x53x10,7 мм (без антенны)
Вес: 27 г

Мощность
Напряжение питания: 5 В постоянного тока (от USB или JST-GH)
Ток передачи: 500 мА при 27 дБм/100 мА на 20 дБм (опционально)
Ток получения: 25 мА
Последовательный интерфейс: 3,3 V UART

Светодиоды состояния
Радиоприемники имеют 2 светодиода состояния, один красный и один зеленый. Значение разных светодиодный-состояний:
Зеленый светодиодный мигание-поиск другого радио
Зеленый светодиодный моноблок создан с другим радио
Красный светодиодный передачи данных
Красный светодиодный режим обновления прошивки

Подключение к Pixhawk4

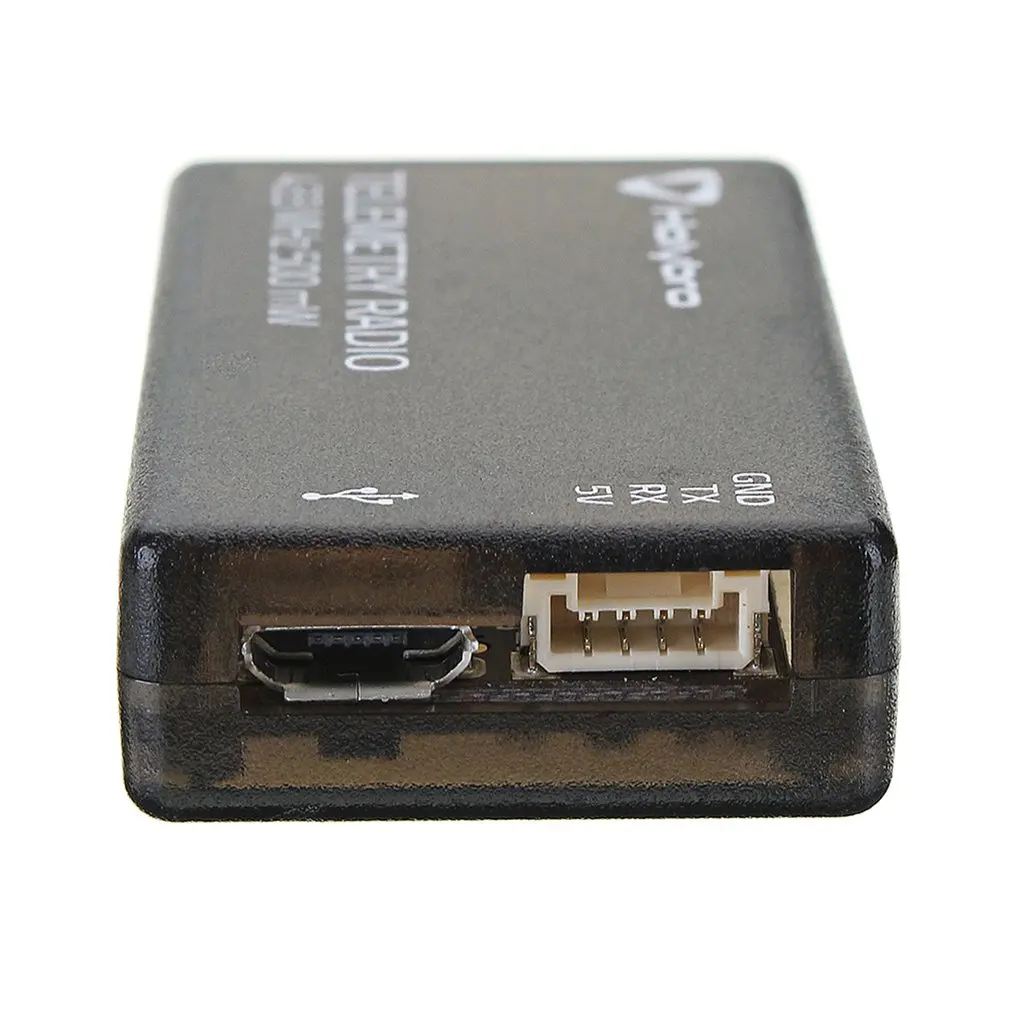

Применение 4 pin JST-GH разъем, который должен прийти с радио для подключения радио к вашему Pixhawk4's "телеме 1"
(«Telem 2» также может быть использован, но рекомендация по умолчанию-«Telem1»).

Подключение к ПК
Подключение радио к вашему ПК с Windows так же просто, как подключение кабеля micro USB
(Который должен был быть включен в радио) на ваш компьютер.

Необходимые драйверы должны быть установлены автоматически, и радио будет отображаться как новый «последовательный порт USB»
В менеджере устройств Windows под портами (COM & LPT).

Раскрывающийся список выбора com-порта для планировщика миссии также должен содержать тот же Новый com-порт.

Информация о посылка:
Размер посылка: 110*75*45 мм
Вес посылка: 115 г
Посылка в полиэтиленовом пакете

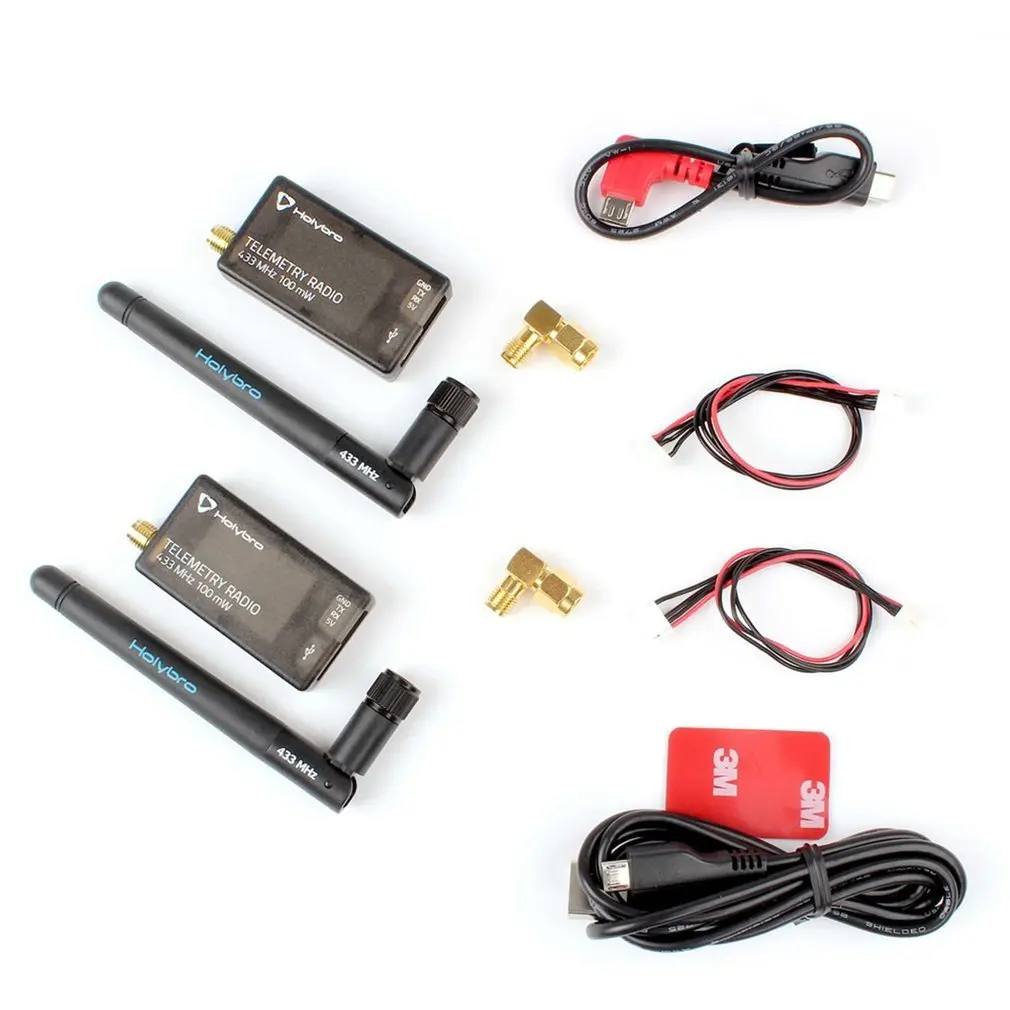

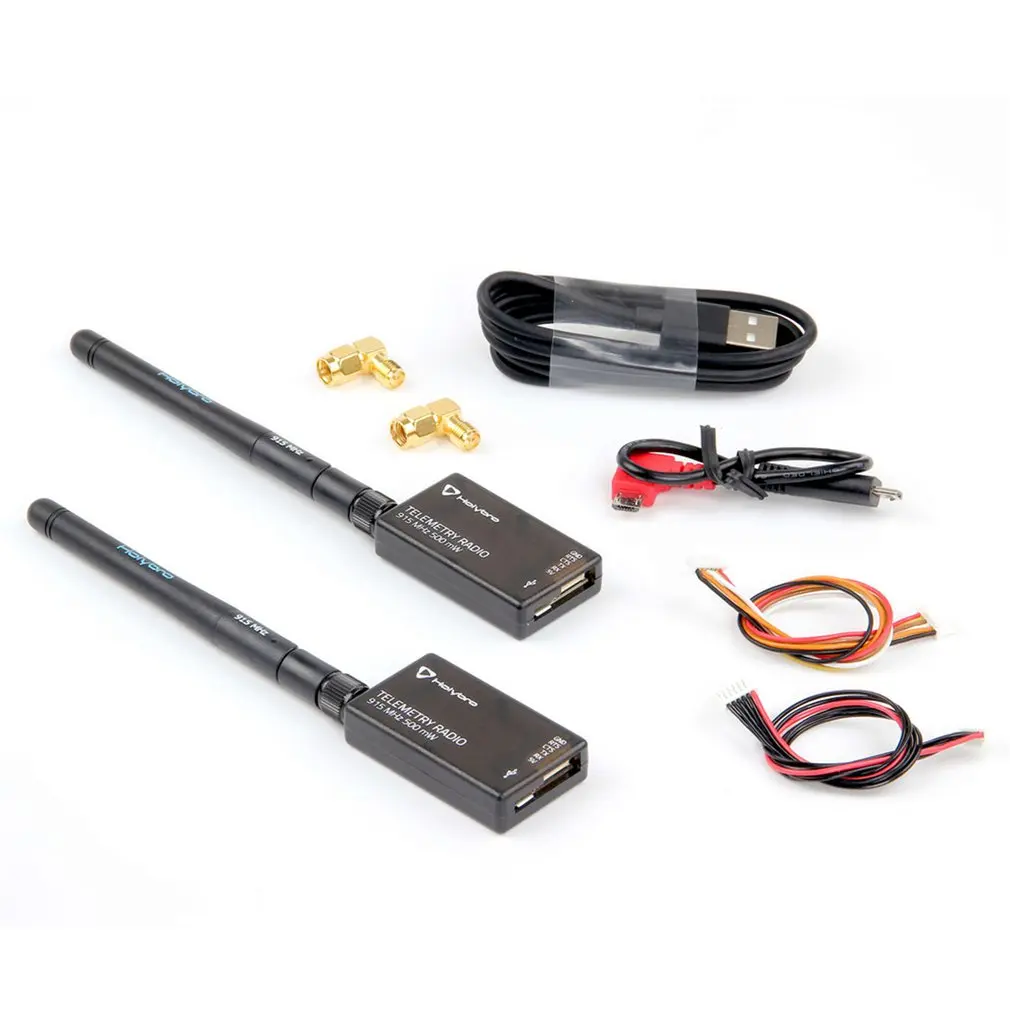

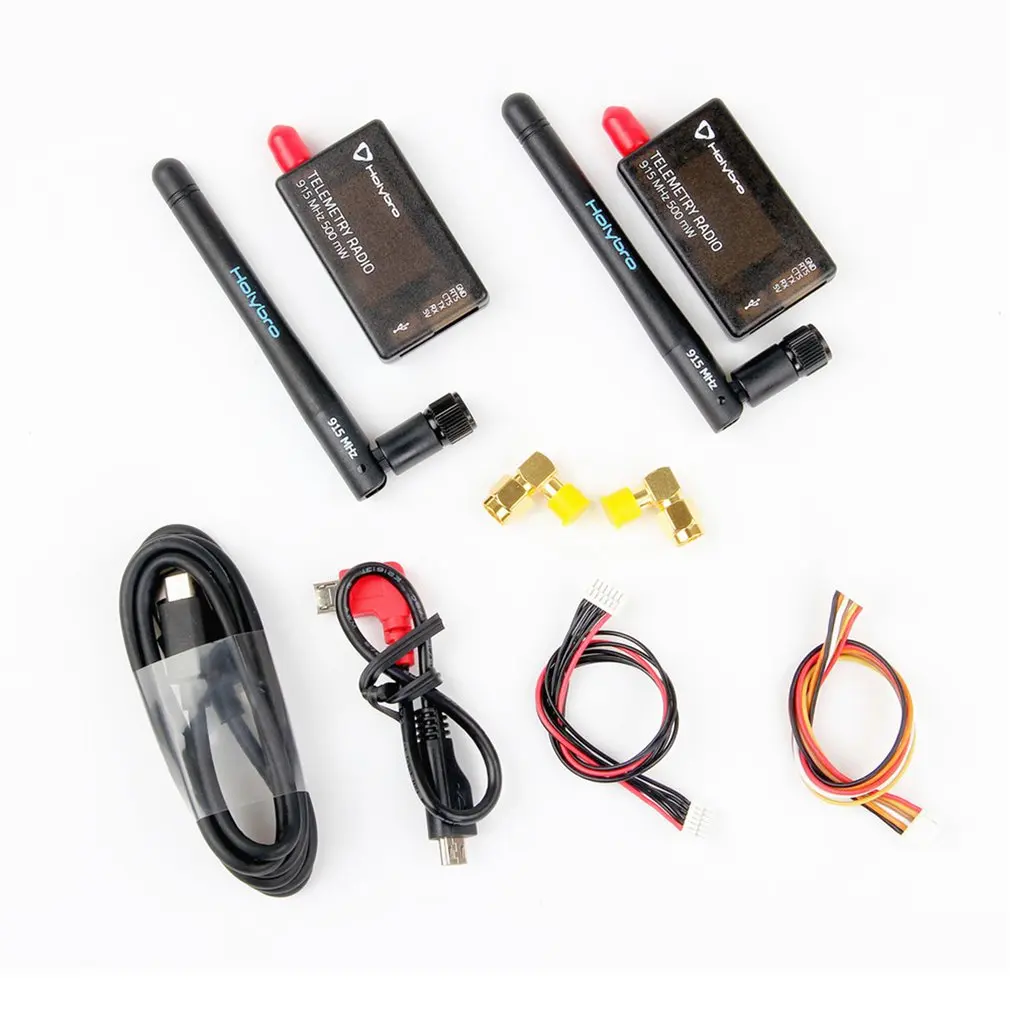

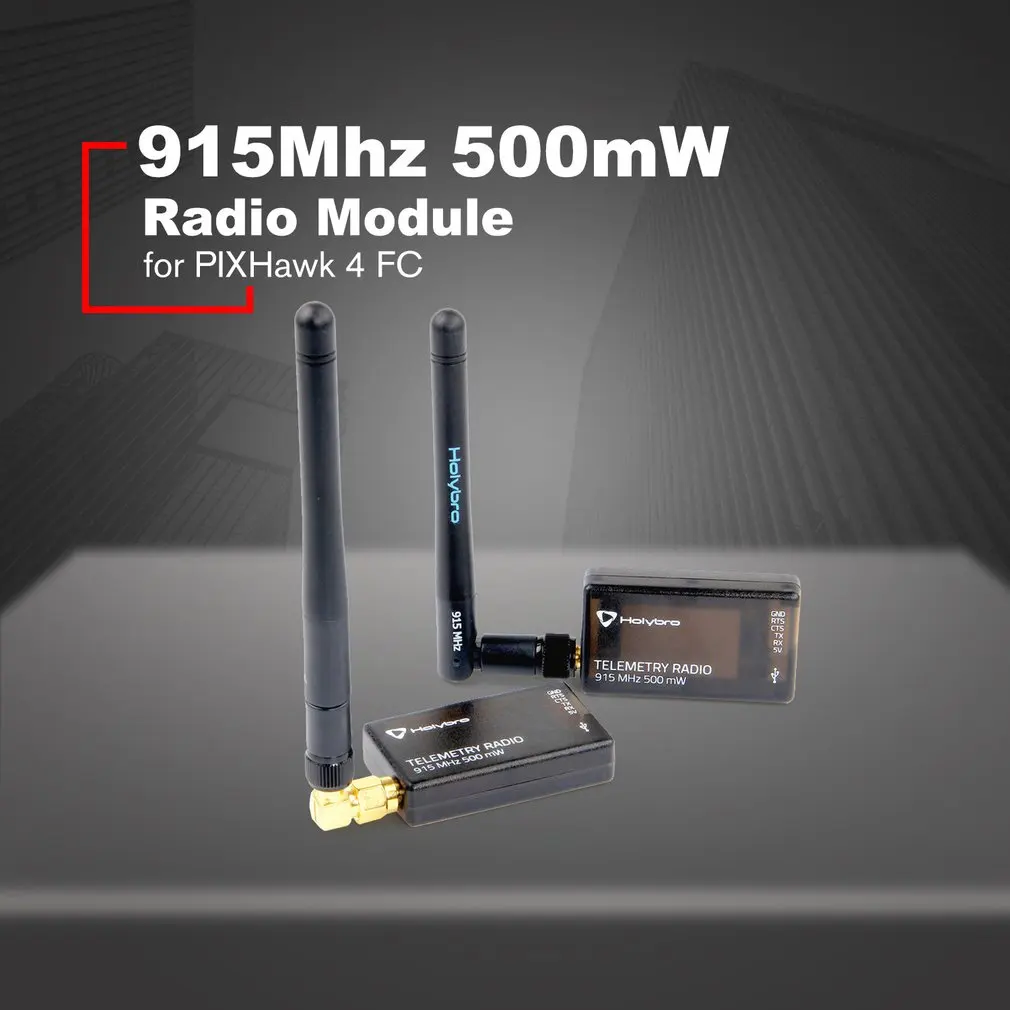

Посылка включает в себя:

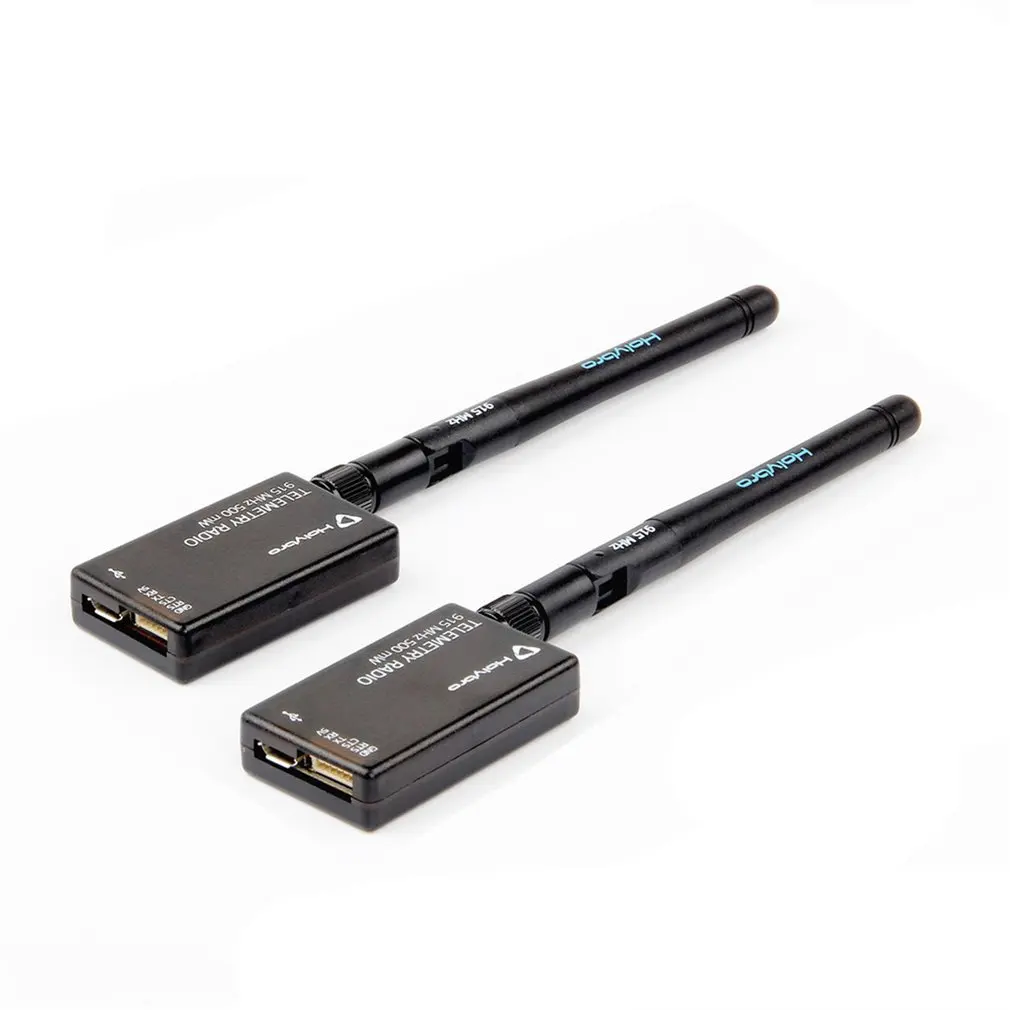

2 x радио модуль с антенной
1 кабель Micro-USB
Кабель-адаптер для Android OTG-1 шт.
1 x GH 6P-GH 4P кабель
1 кабель MLX 6P-GH 4P

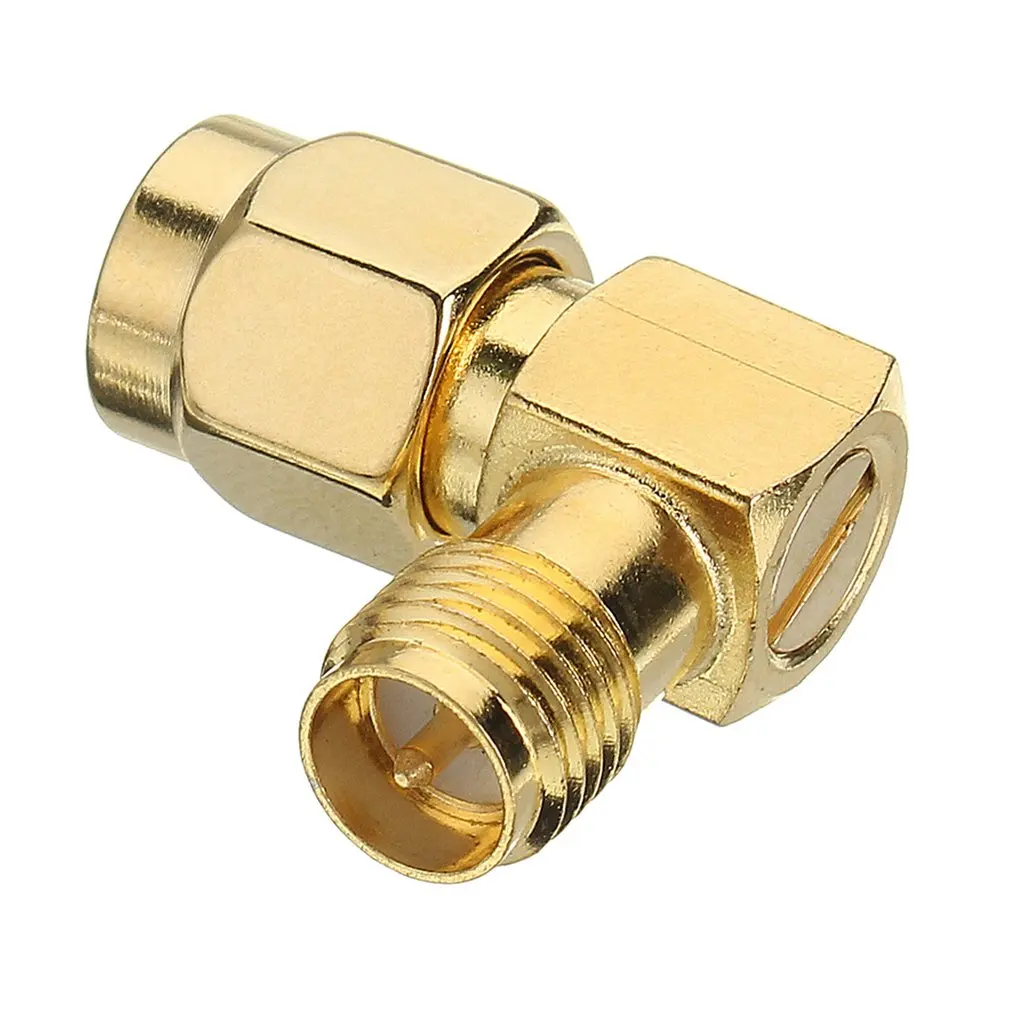

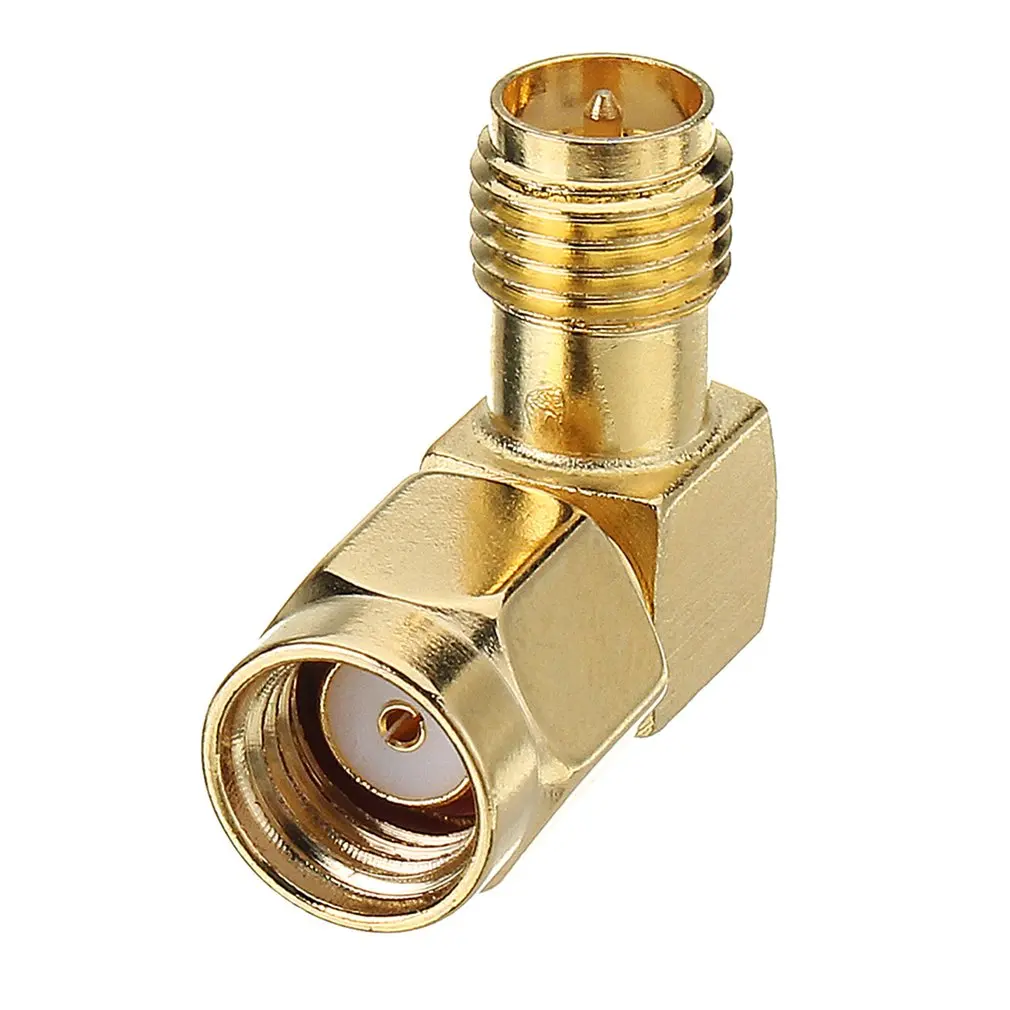

2 адаптера SMA

Примечания:
Возможны некоторые отклонения из-за ручного измерения.
