Ручной источник радиочастотного сигнала 6 ГГц

Умный генератор Singnal-это широкополосный и практичный ручной источник радиочастотного сигнала с дисплеем ПК, интегрированный высокопроизводительный синтезатор частоты и блок управления амплитудной частотой (калиброванный) для обеспечения высокой производительности, малого размера, низкое энергопотребление и высокое соотношение цены и качества.

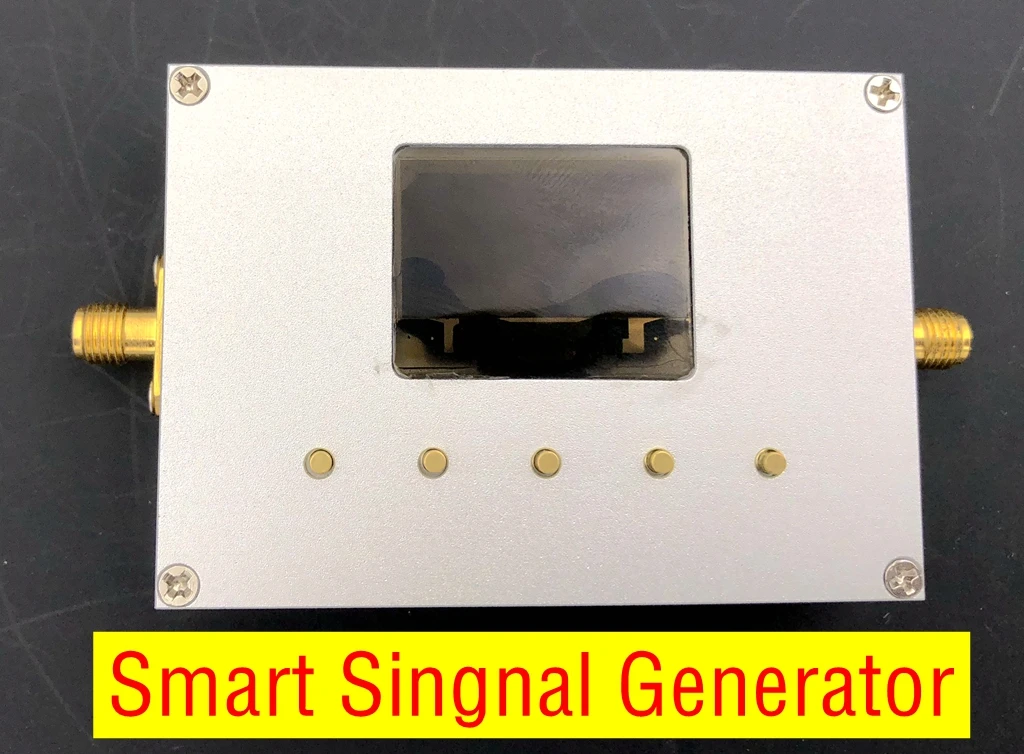

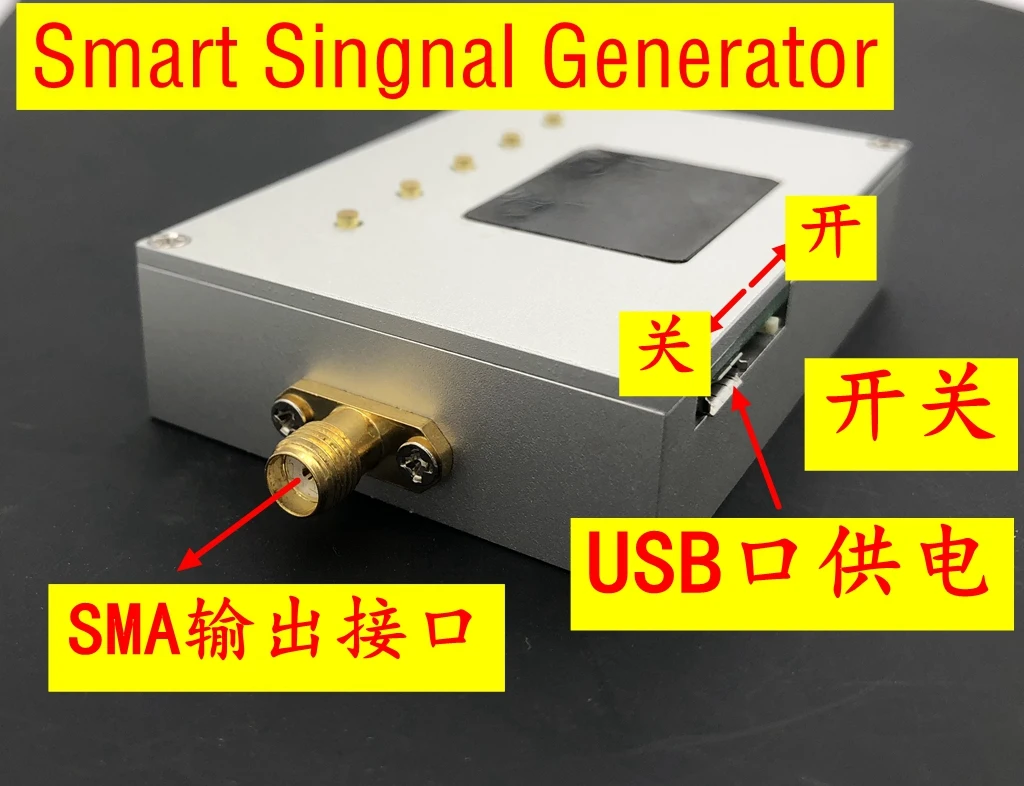

Смарт-генератор использует стандартный разъем USB 2,0 (microUSB) для связи с устройствами. Подходит для использования в помещении, на открытом воздухе и даже на открытом воздухе. Потому что он легкий и компактный, он имеет свой собственный дисплей, который особенно подходит для переноски.

Умный одночастотный генератор включает Частотный диапазон 25 МГц-6 ГГц; Минимальный Частотный шаг 1 кГц; функция регулировки амплитуды с максимальной выходной амплитудой + 10 дБм от 25 МГц до 3 ГГц и максимальной выходной амплитудой-5 дБм от 3 ГГц до 6 ГГц (см. Фактическое измеренное значение). ).

Программное обеспечение хост-компьютера, инструкции по эксплуатации, протокол связи скачать Baidu cloud link:

//pan.baidu.com/s/1JP1KOA2bXTod9pPoI4adLg

Откройте в своем браузере после копирования

Загрузка видео по ссылке Baidu cloud:

//pan.baidu.com/s/1hx_FogxEij5-sTl7cLMhWA

Откройте в своем браузере после копирования

Во-первых, характеристики товара

1. Вес нетто основного станка: 90 г (с помощью корпуса CNC из алюминиевого сплава);

2. Ток источника питания USB 300 мА;

3. Используйте Серийный порт PL2303SA к чипу USB для связи. При установке драйвера вы можете автоматически установить мастер драйвера.

4, функция:

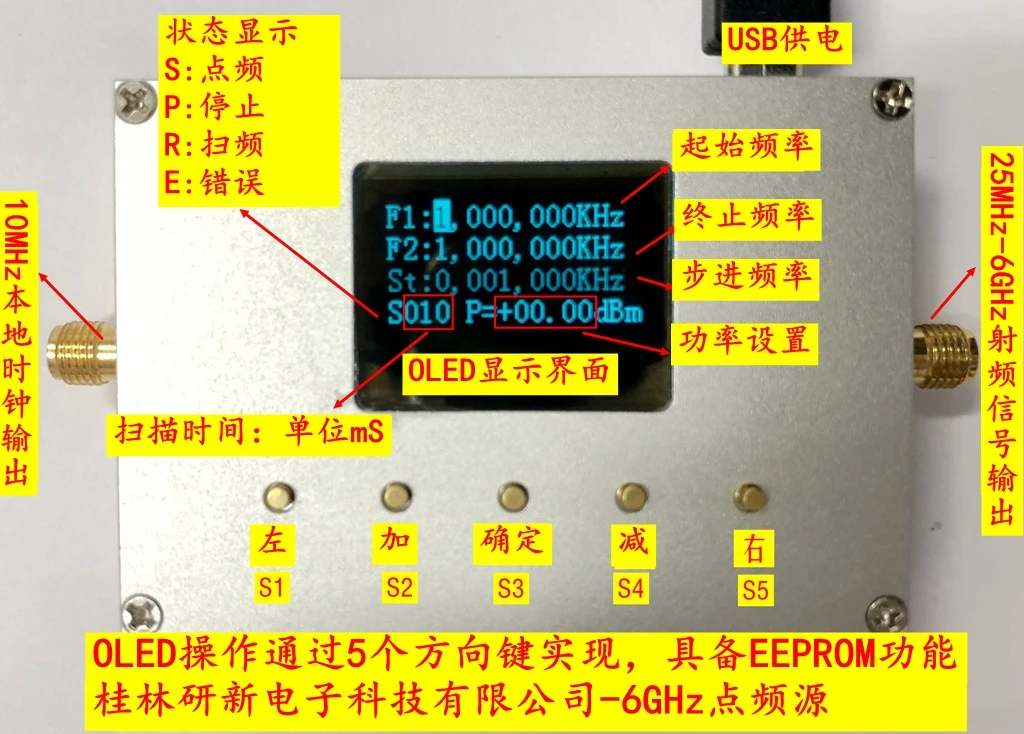

Левый SMA порт, по умолчанию режим доставки 10 МГц, плюс или минус 0.1ppm компенсация температуры часы источник выхода, также может быть настроен как внешний режим ввода часов (необходимо связаться с владельцем для изменения);

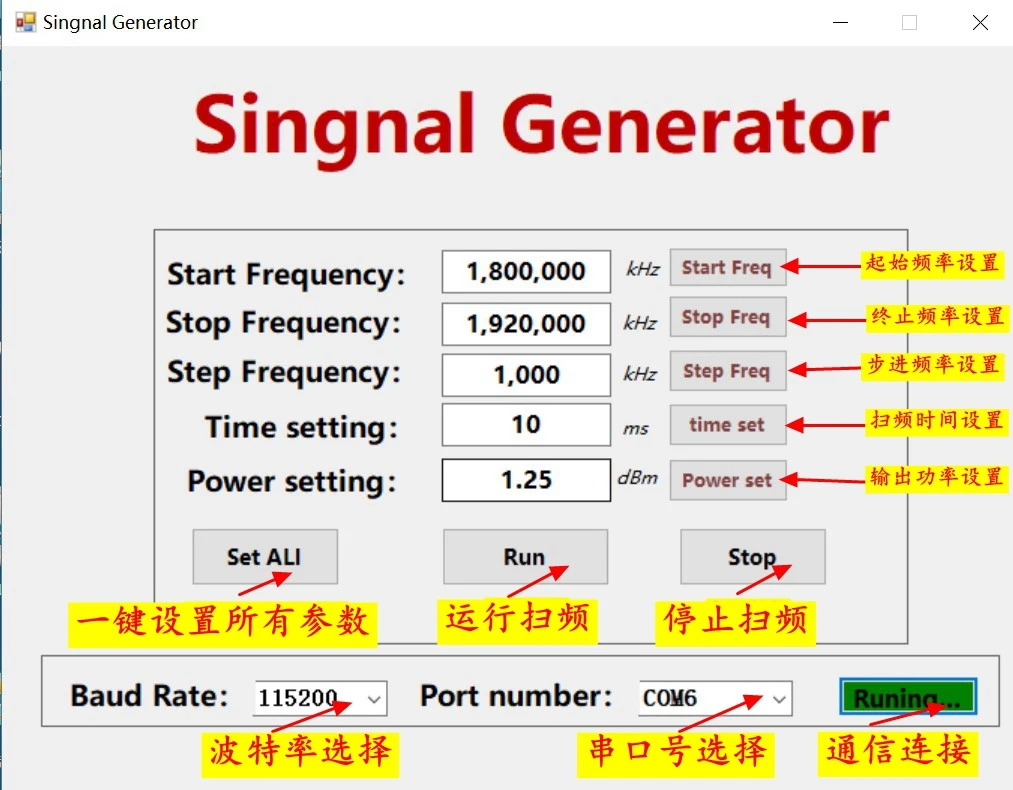

Порт SMA справа может быть установлен в точку частоты RF источника/развертки с помощью кнопки/хост-компьютера программного обеспечения, и амплитуда может быть числовым контролем.

5, Размеры: длина, ширина и высота: 68*48*17 мм (за исключением видного SMA интерфейса);

6. Список поставки: microUSB line one + host one.

Во-вторых, индикаторы порта источника радиочастотного сигнала

1. Диапазон частот выходного сигнала: 25 м-6000 МГц;

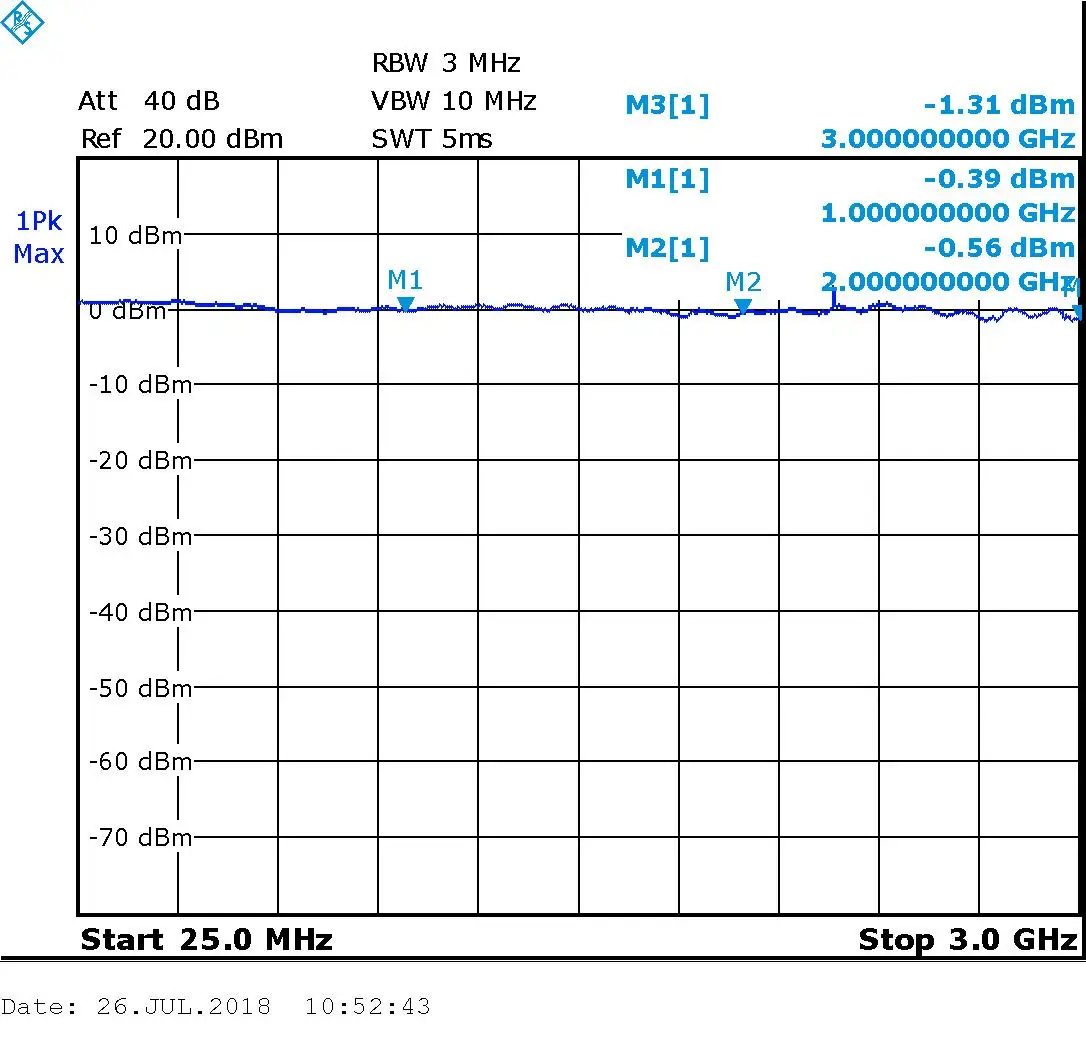

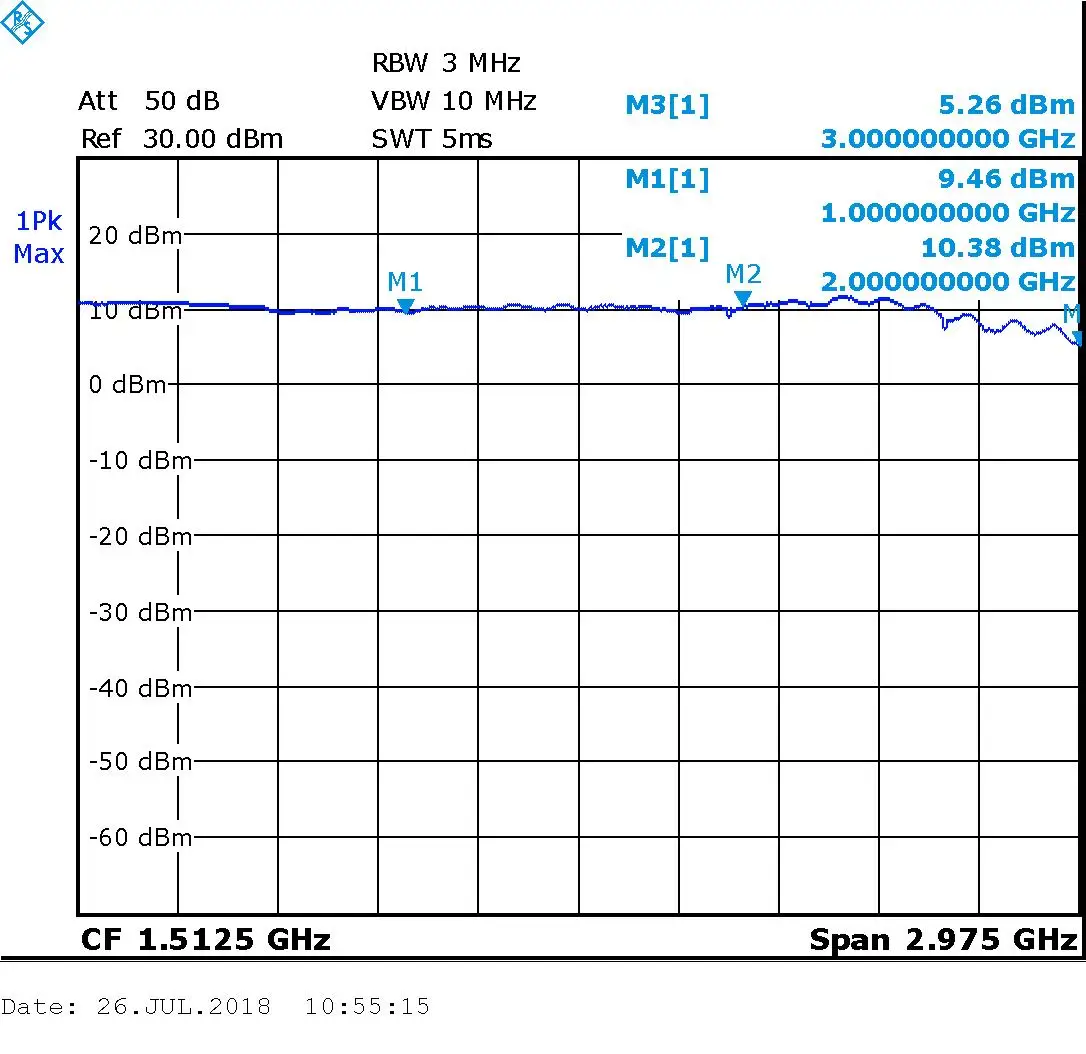

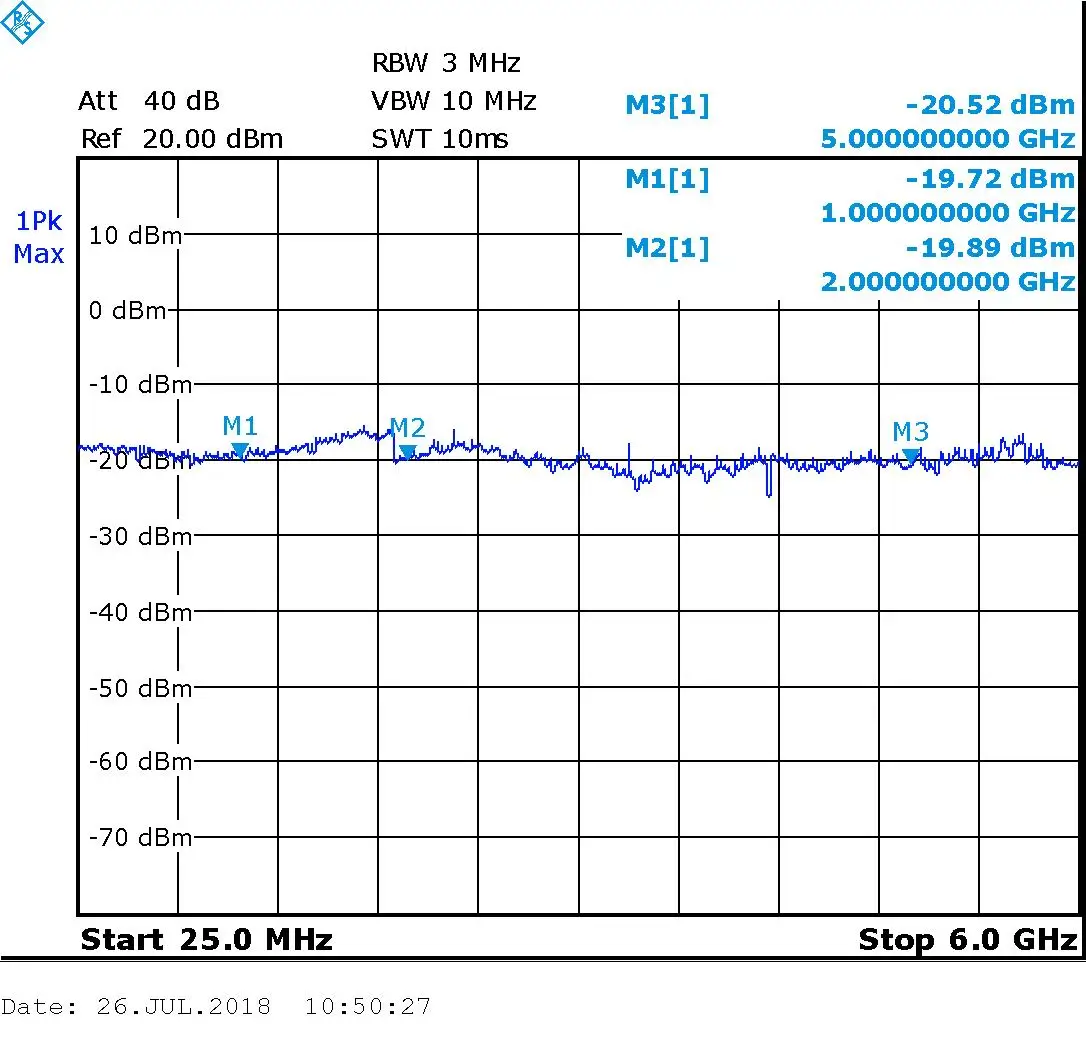

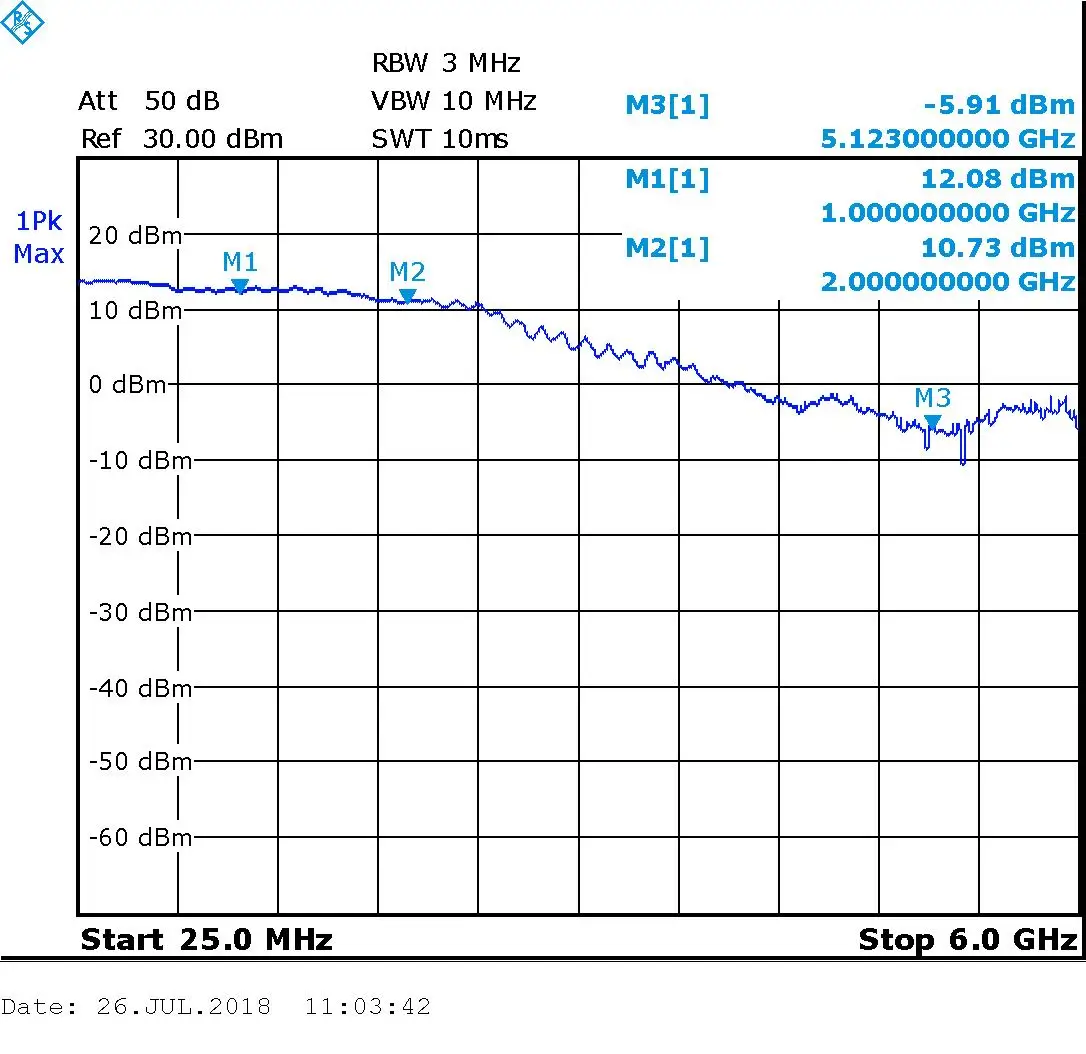

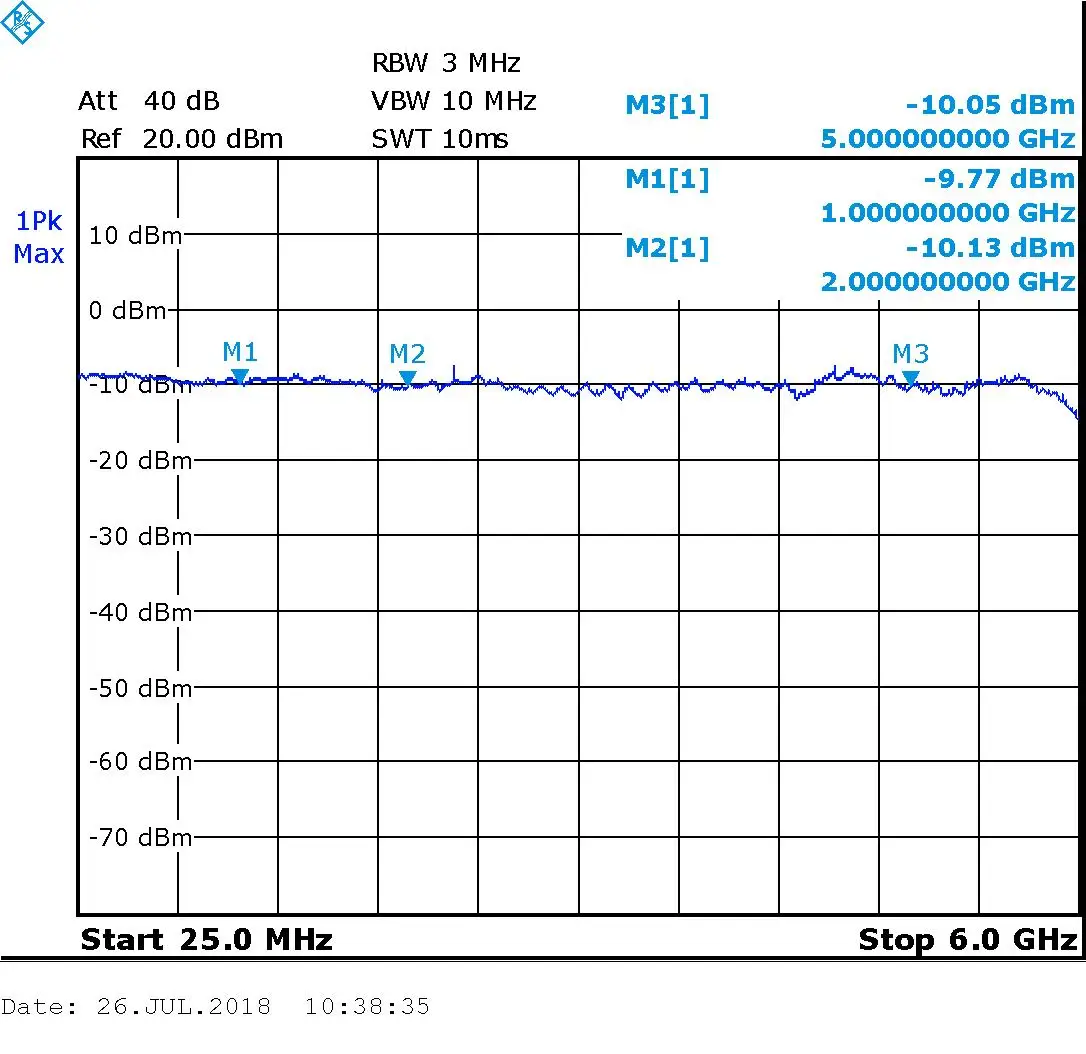

2. Диапазон мощности выходного сигнала: от-25 дБм до + 10 дБм (в диапазоне 3G) Амплитудная плоскостность каждой частотной точки, особенно см. Измеренную кривую;

3. Разрешение частоты: 1 кГц (доставка по умолчанию), если вам нужно небольшое количество клиентов, свяжитесь со службой поддержки клиентов, модифицированное на 10 МГц шаг, небольшое отклонение;

4, стабильность частоты и точность (типичная): ± 0.1ppm;

5, Гармонический 17dBc (@ 1 ГГц);

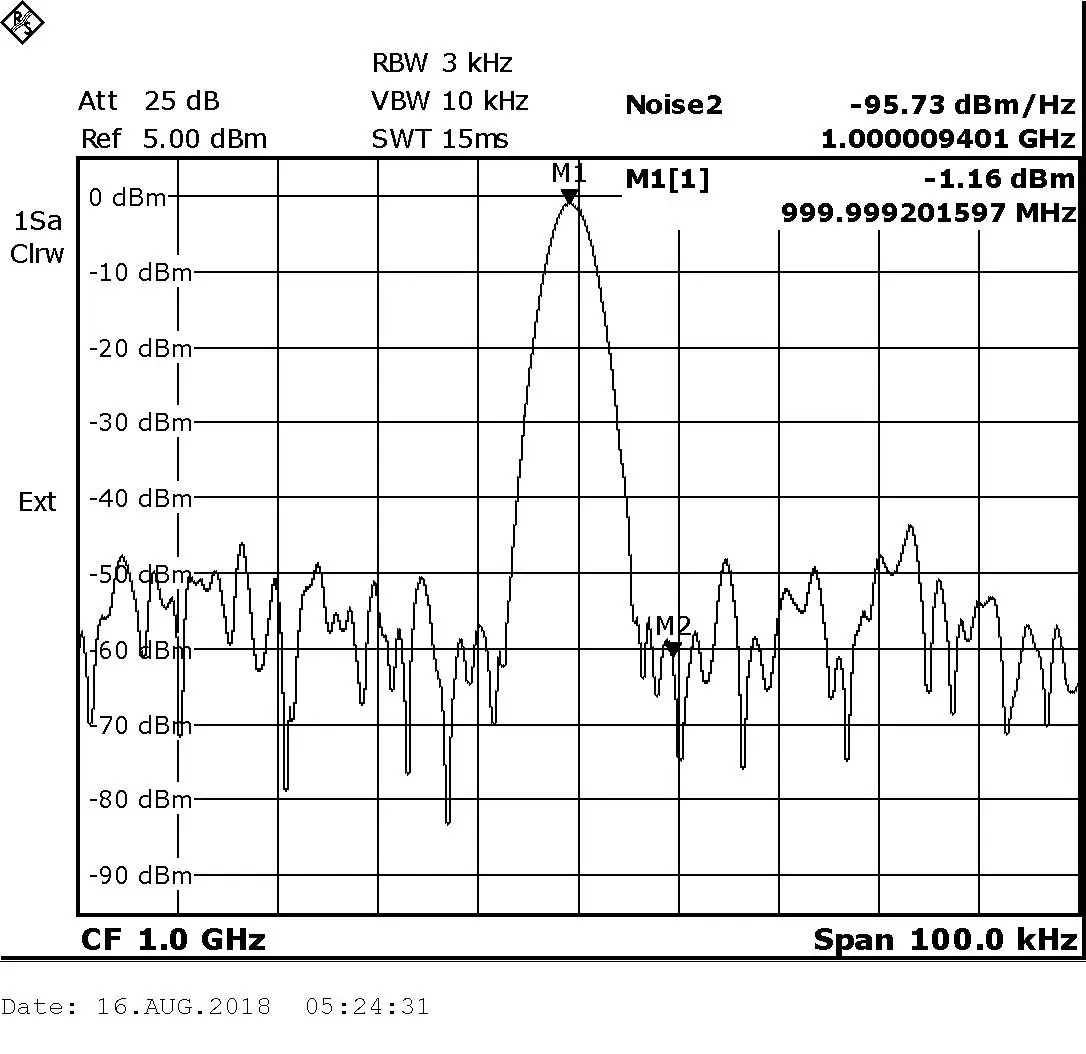

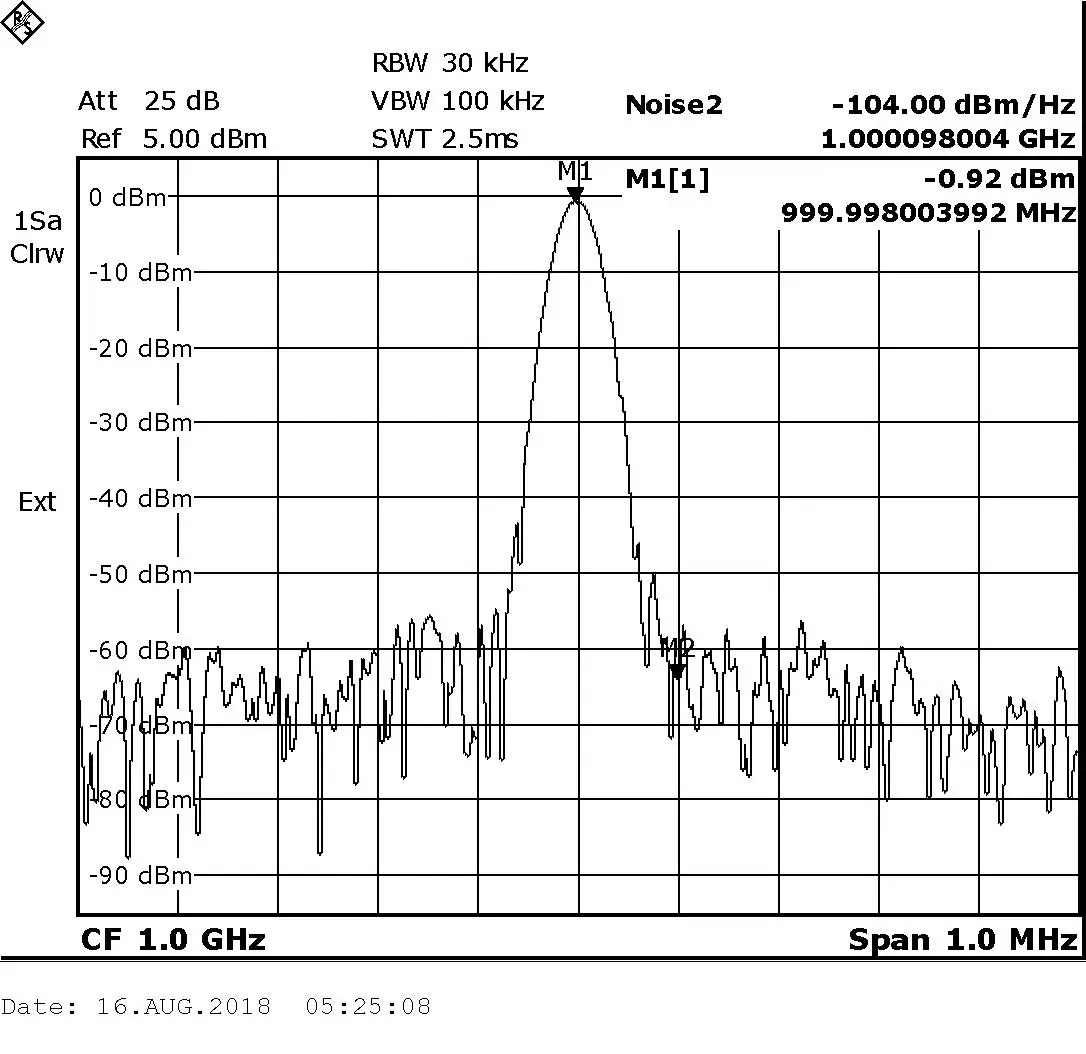

6. Фазовый шум: Фазовый шум = -104.00dBm / Hz @ 1 ГГц 100 кГц.

В-третьих, индикаторы гармонического и фазового шума порта источника радиочастотного сигнала

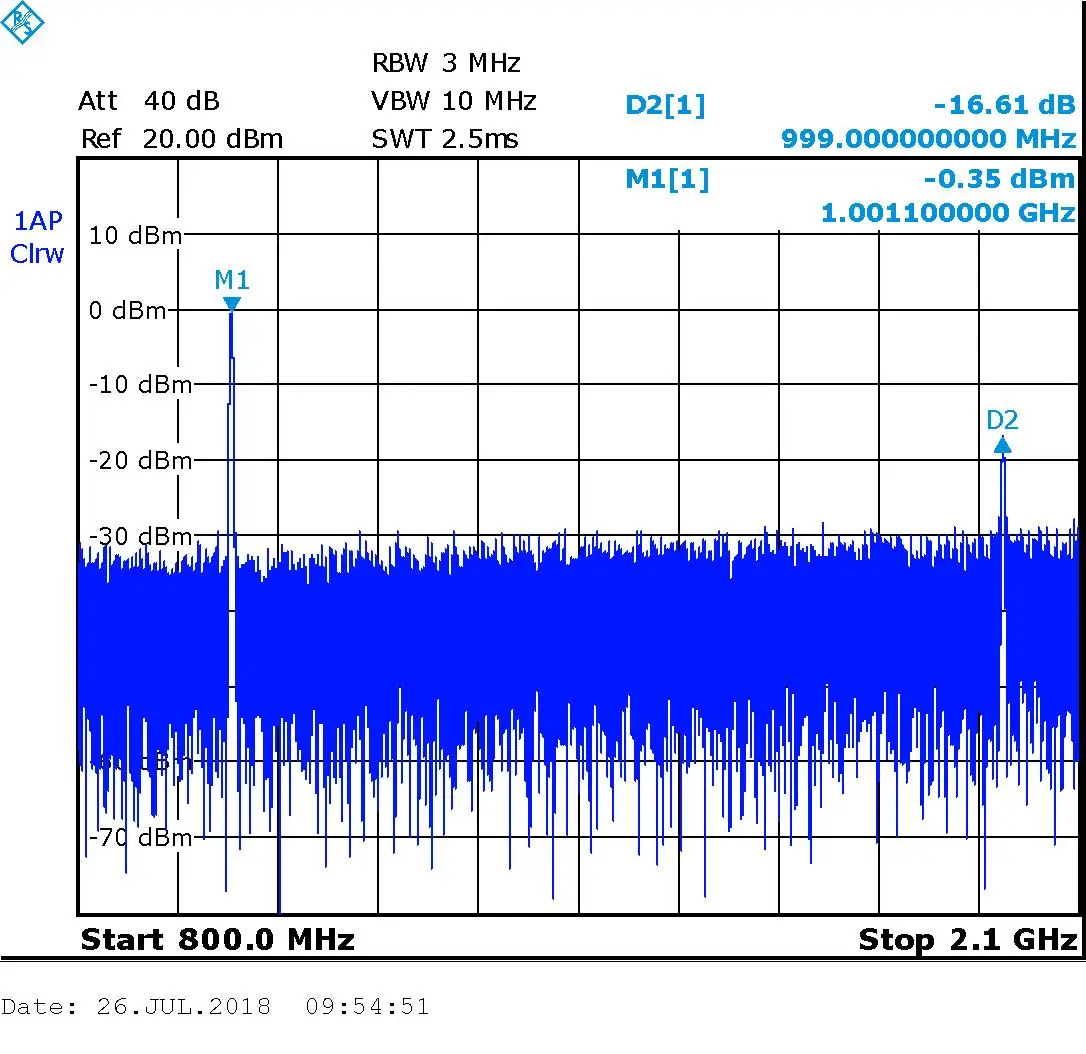

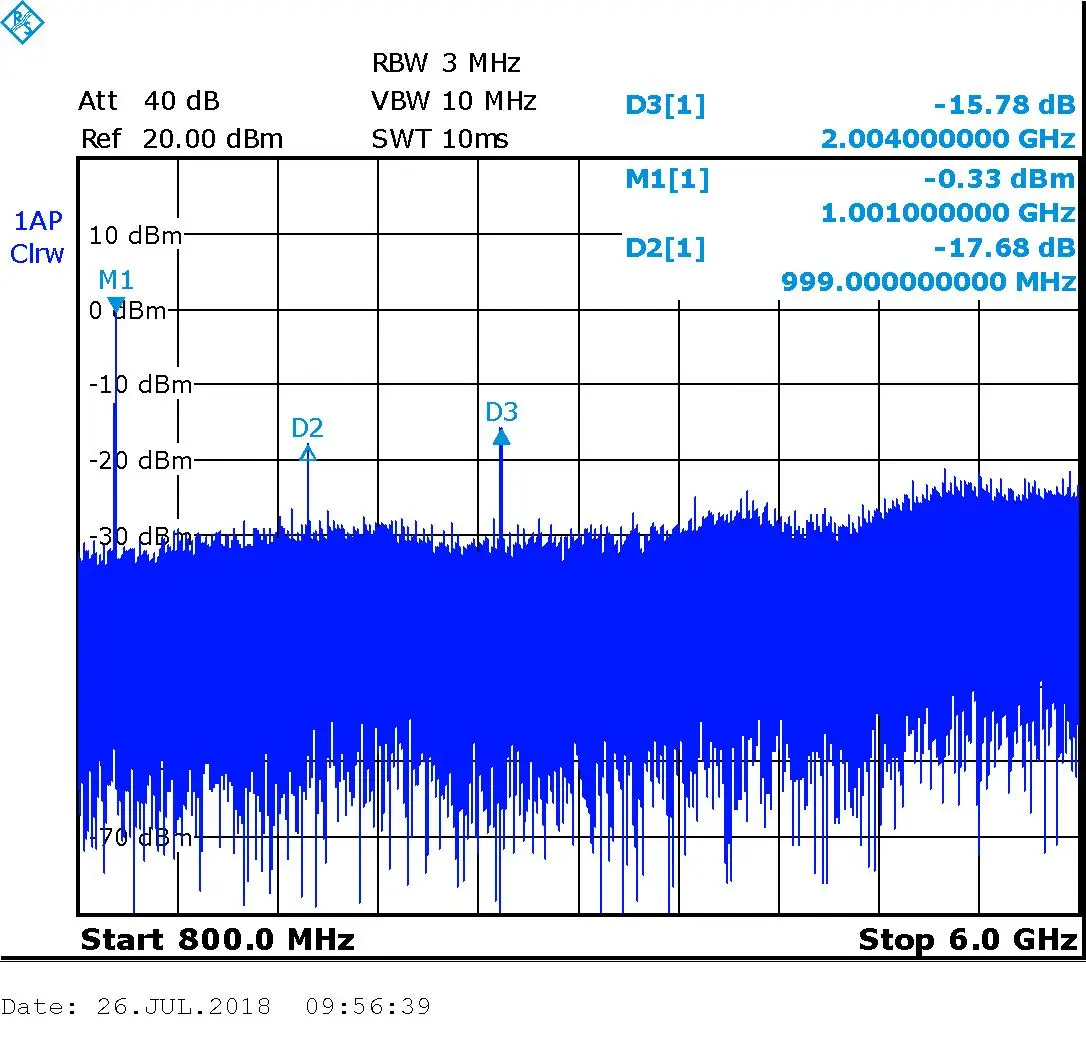

1. Гармонический анализ, выходной сигнал-1 ГГц, амплитуда-выход 0dBm, 16.61dBc для второй гармоники на 2 ГГц и 17.68dBc для третьей гармоники на 3 ГГц.
