Двойной сбалансированный модуль ADL5801 вертикальный смешивающий нижний балуновая

Моднявка = ckeditor Двойной сбалансированный активный микшер (ADL5801)
Доступно в трех вариантах: без корпуса с ЧПУ, с экраном, без балун версии 120 юаней (подходит для 3G, потеря вставки относительно мала)
Без корпуса с ЧПУ, со щитом, с балюной версией 240 юаней (подходит для 6G, потеря вставки относительно мала)

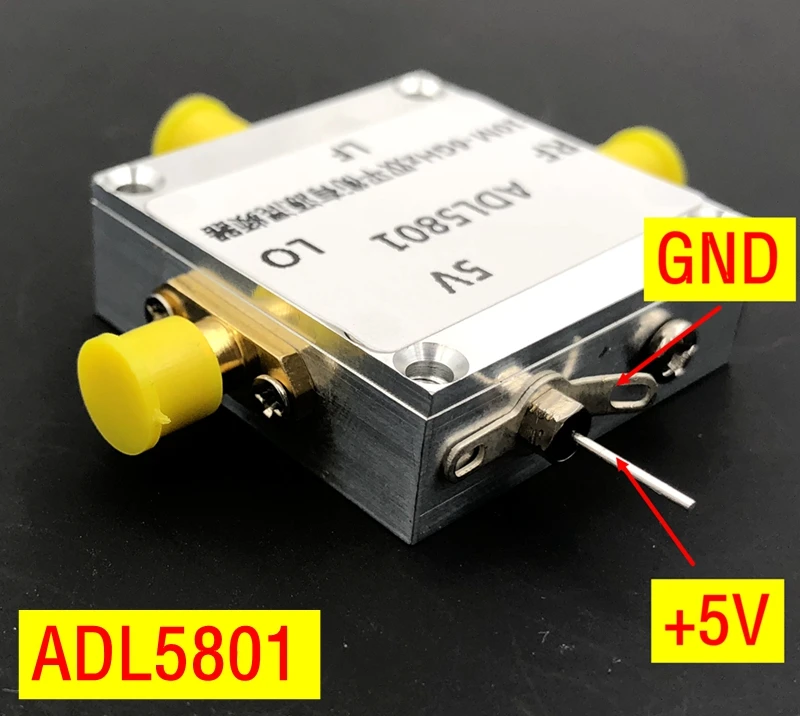

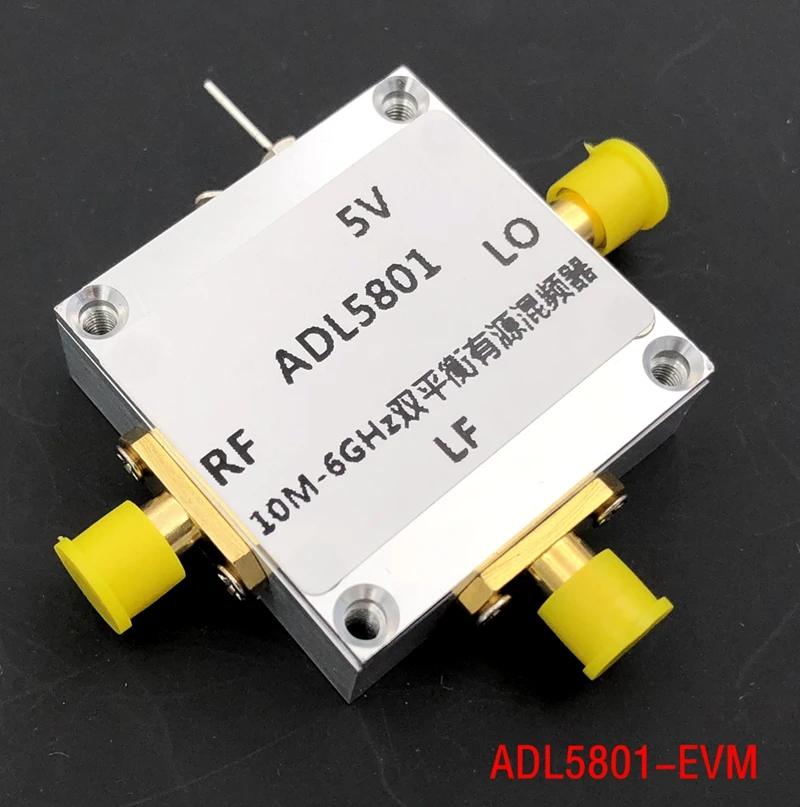

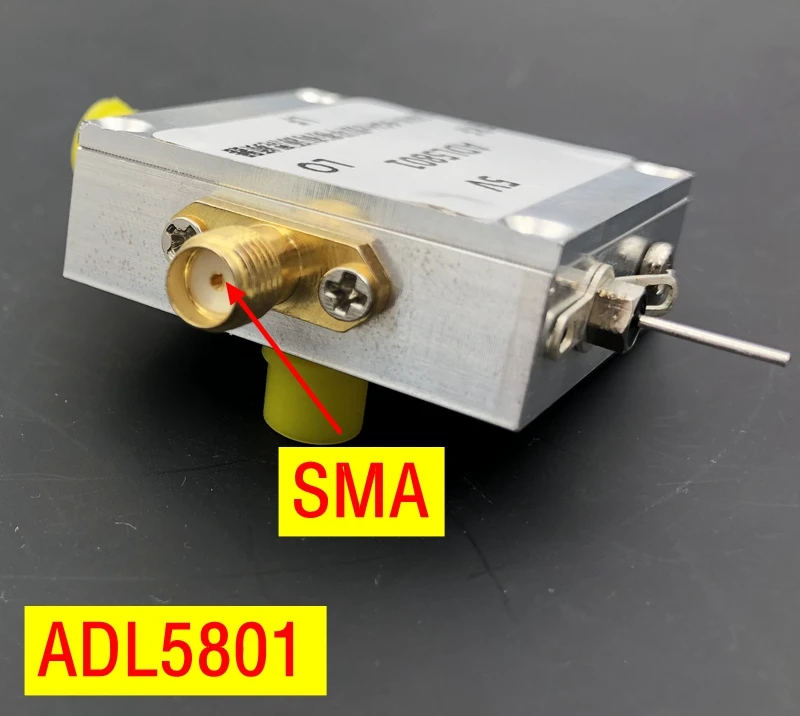

С корпусом с ЧПУ, с балюной версией 198 юаней
(Подходит в пределах 6 г, потеря вставки относительно мала, подходит для промышленного применения, научных исследований, аэрокосмической промышленности)
Во-первых, применение продукта:
ADL5801 интегрирует высокую линейность, двойной сбалансированный активный микшер core и локальный осциллятор (LO) буферный усилитель для обеспечения широкого динамического диапазона преобразования частоты от 10 МГц до 6 ГГц. Фирменная архитектура linearization позволяет миксеру обеспечивать улучшенную производительность IP3 на высоких входных уровнях. Функция регулировки смещения оптимизирует входную линейность, одиночную боковую полосу (SSB) и ток постоянного тока от одного контрольного штифта. Дополнительный детектор входной мощности используется для адаптивного контроля смещения. В мобильных приложениях внутриполосные блокирующие сигналы могут привести к разложению динамической производительности, а высокая линейность входного сигнала устройства позволяет удовлетворить требовательные требования этого приложения. Функция адаптивного биабинга позволяет устройству достичь высокой производительности IP3 при наличии сильных блокирующих сигналов. Когда блокирующий сигнал удаляется, ADL5801 автоматически уменьшает смещение для низкого энергопотребления. Сбалансированная активный микшер конфигурация обеспечивает отличную локального генератора для РФ и короче спереди и длиннее сзади), чтобы в том случае, если утечки, обычно лучше, чем-40 дБм. В том случае, если выходной обеспечивает 7,8 дБ (typ) преобразования напряжения Коэффициент усиления в тех случаях, когда нагрузка является 200 Ω. Широкий частотный диапазон открытого коллектора, если выход делает ADL5801 пригодным для использования в качестве преобразователя в различных применениях передачи. Модуль имеет экранированный корпус и антиобратный защитный диод.

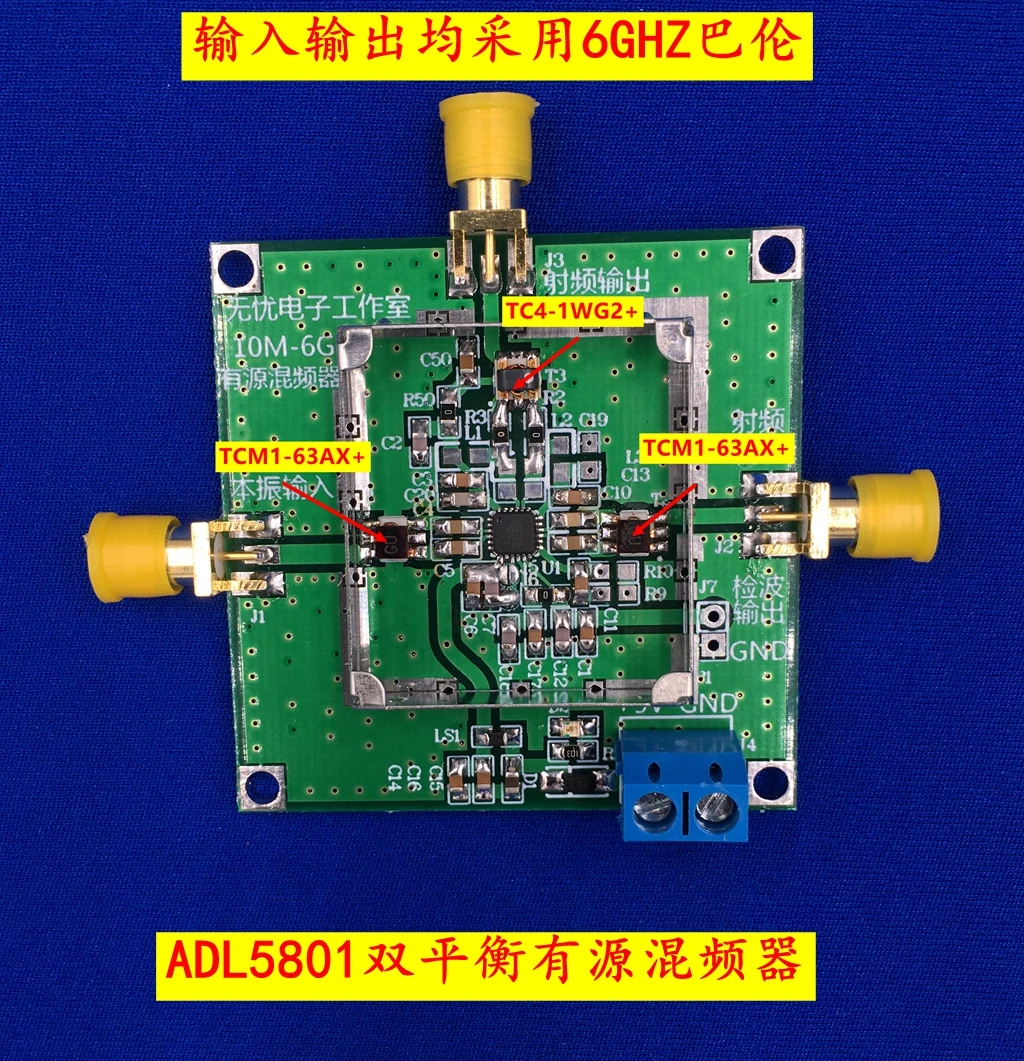

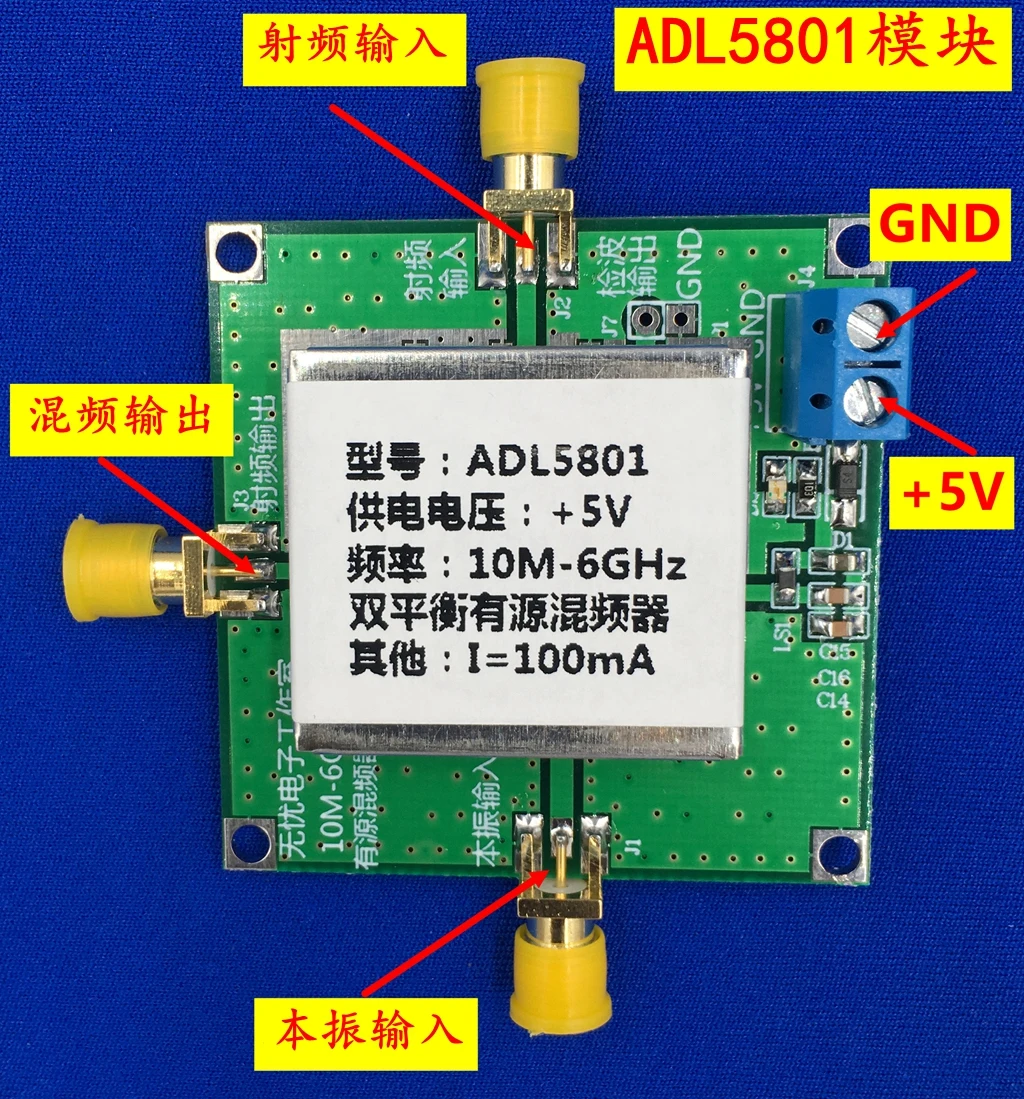

Во-вторых, физическая карта продукта версии V1 с защитной коробкой:









В-третьих, техническими показателями
1. Напряжение источника питания: +-5 в постоянного тока (типичное значение тока 100 мА)
2, РЧ/локальный осциллятор Рабочая частота: 10-6000 МГц, входное и Выходное сопротивление: 50 Ом;
Диапазон выходного сигнала: LF-600MHZ;
3, предоставьте 2 версии дизайна
(A) недорогой Тип: вход и выход не использовать балун, не сваривать TCM-63AX + и TC4-1WG2
(B) широкополосный Частотный охват, с входом и выходом, соответствующим TCM-63AX + и TC4-1WG2
4. Предоставьте схему файла PDF (предоставляется после покупки)


В-четвертых, область применения:
1. Приемник сотовой базовой станции
2. Понижающий преобразователь радиосвязи
3, широкополосный модуль преобразования
4 контрольно-измерительные приборы
