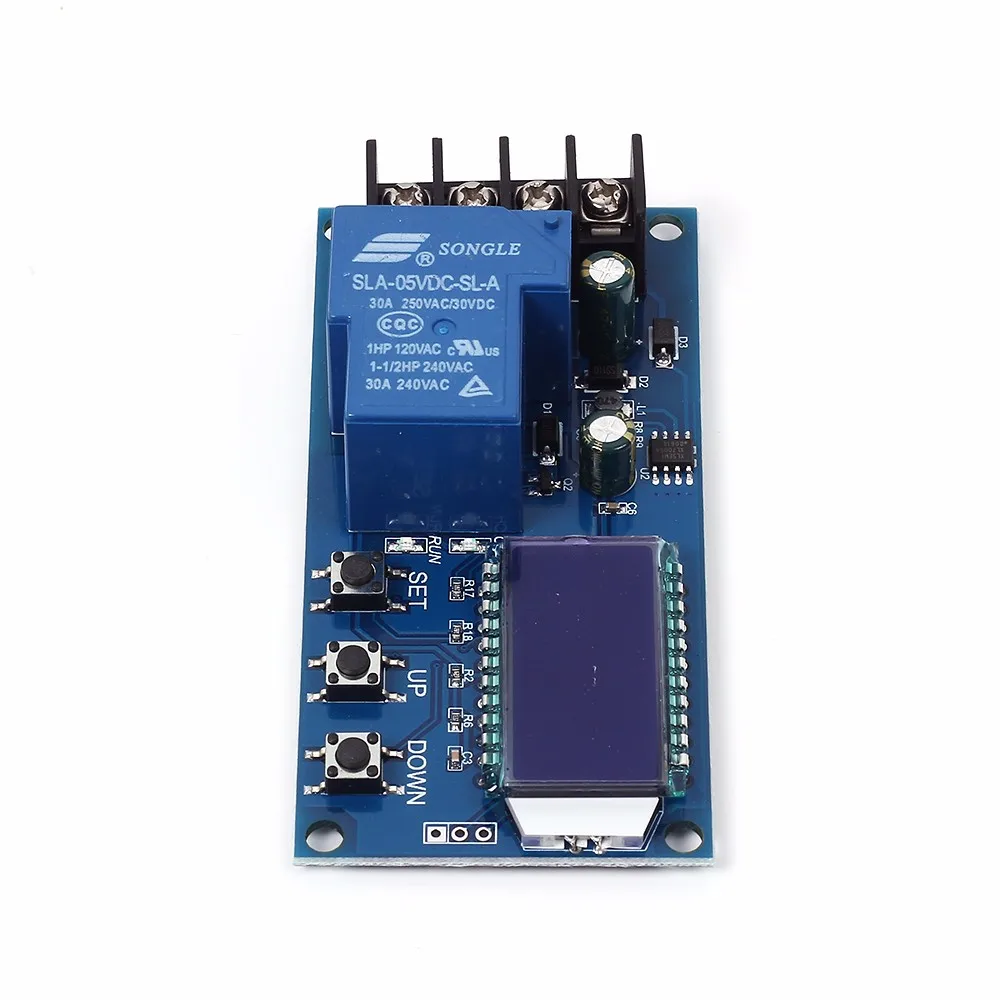

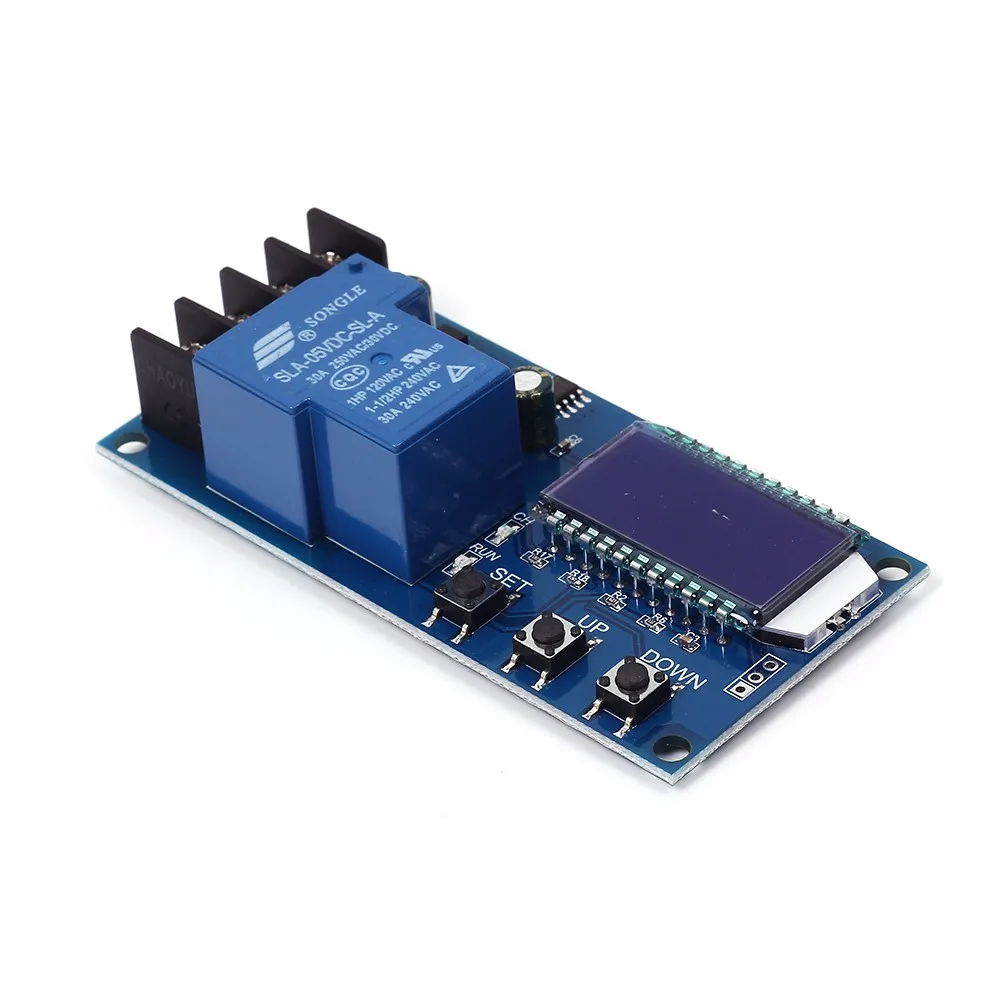

Плата зарядного устройства для литий ионной литиевой батареи модуль + защитный

Плата зарядного устройства для литий ионной литиевой батареи модуль + защитный

1. Описание:

Контроль зарядки аккумулятора автоматически контролирует зарядку и разрядку аккумулятора для защиты аккумулятора.

2. Особенности:

1>. ЖК-дисплей

2>. Отображение напряжения батареи

3>. Процент электроэнергии

4>. Время регулируется

5>. Индикатор рабочего состояния

6>. Поддержка набора UART

7>. Автоматическая Защита аккумулятора

3. Параметры:

1>. Название продукта: модуль зарядки с цифровым управлением

2>. Номер продукта: XY-L30A/10A

3>. Напряжение управления: 6 В постоянного тока-60 в

4>. Контрольный ток: 30A (макс.)

5>. Точность управления: 0,1 в

6>. Тип выхода: прямой выход

7>. Ошибка напряжения: 0,1 в

8>. Подходит для аккумулятора: Аккумулятор для хранения, литиевая батарея

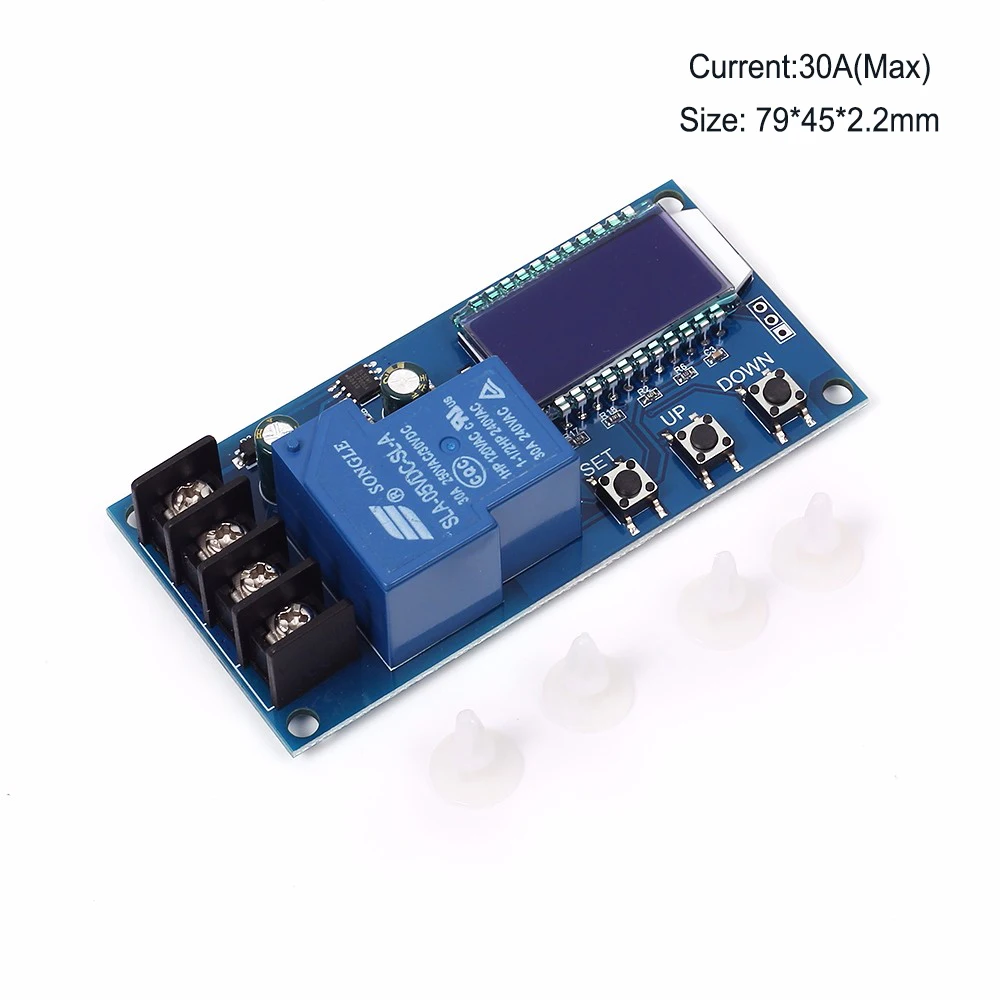

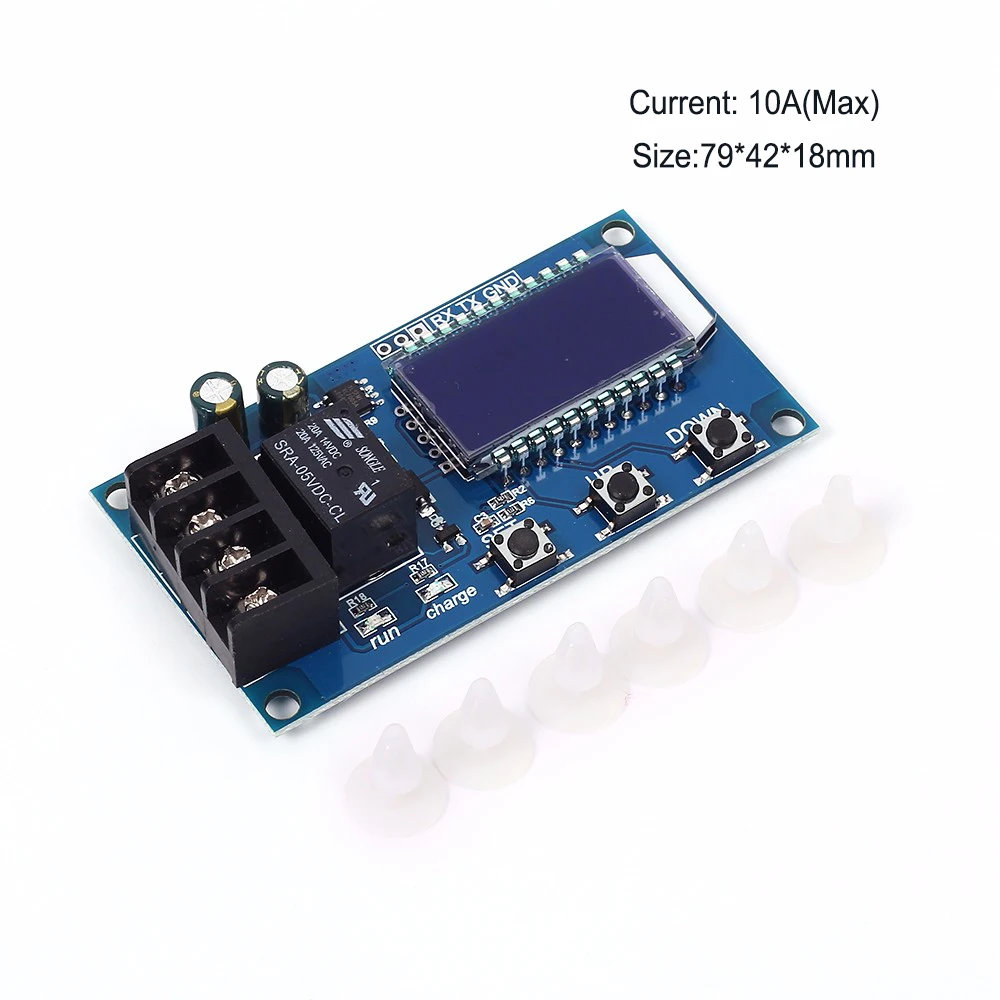

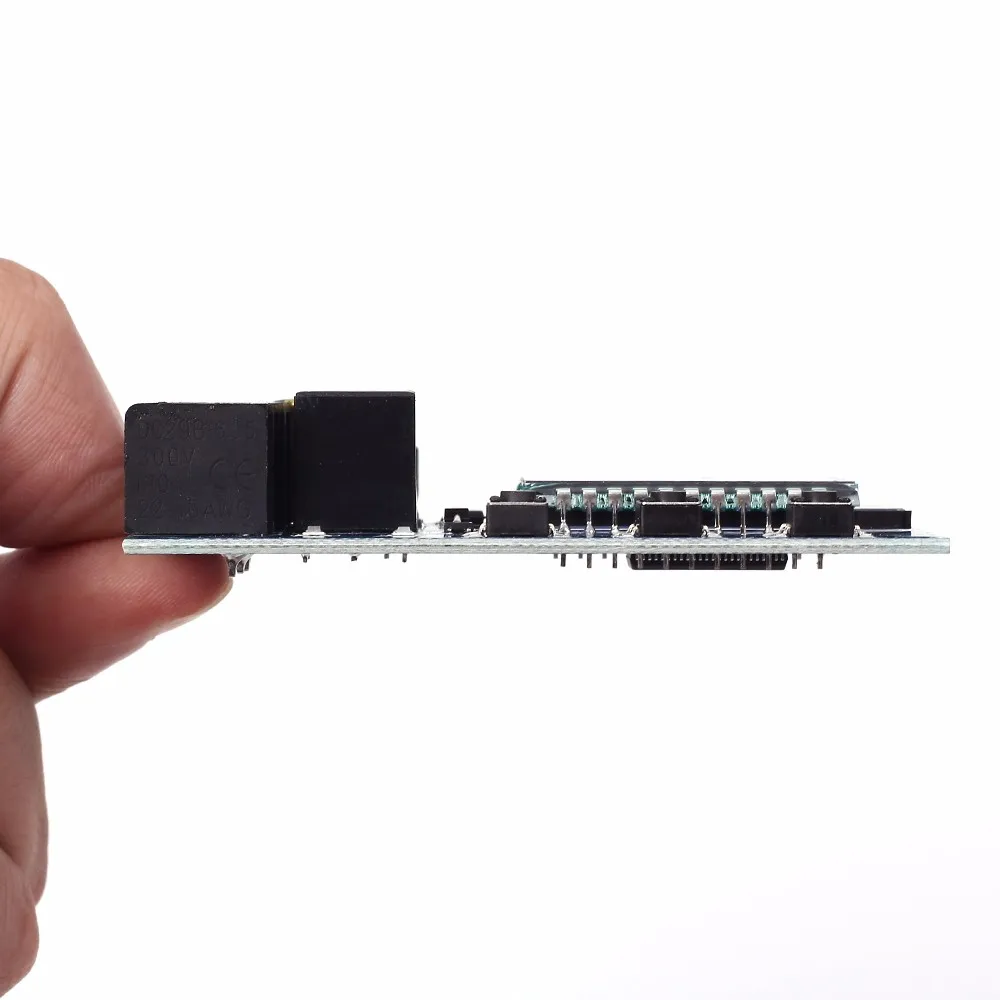

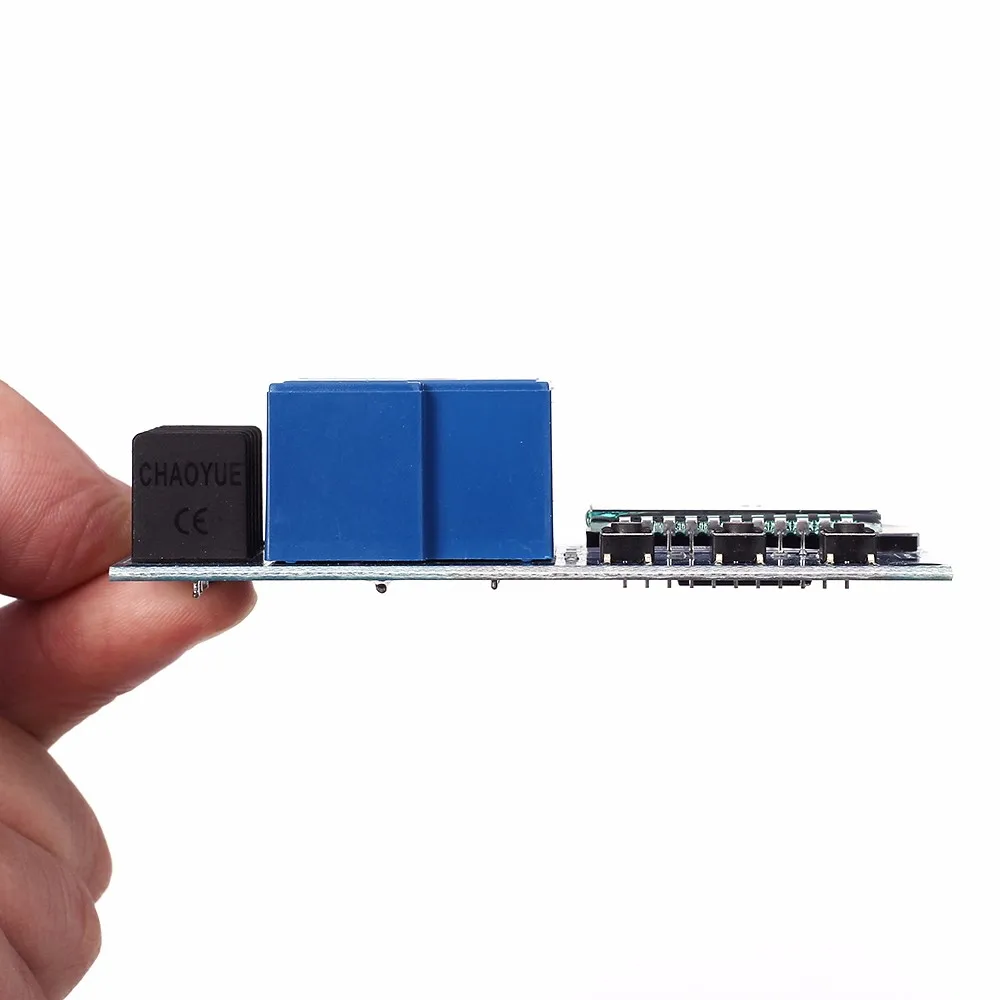

9>. Физические размеры: 79*45*2,2 мм/79*42*18 мм

4. Описание функции:

1>. Функция автоматического контроля заряда

Установив Верхнее предельное напряжение volt-HI:'UP'; Нижний предельное напряжение volt-LI:'dn';

Реле включается, и зарядное устройство начинает зарядку аккумулятора, когда текущее напряжение батареи меньше, чем меньшее предельное напряжение 'нет'.

Реле выключает и выполняет автоматическую зарядку, когда ток напряжения батареи больше, чем верхний предел напряжения 'вверх'.

2>. Функция контроля времени зарядки

Как включить функцию контроля времени?

Это позволит включить функцию контроля времени, установив Параметр «op-это не «0» после входа в меню набора параметров.

«Op' по умолчанию параметр:» --:-- h', по умолчанию не включается функция контроля времени;

После включения функции контроля времени («op' не равен «0»):

Реле включится, и зарядное устройство начинает зарядку аккумулятора, и система начинает синхронизацию, когда текущее напряжение батареи меньше, чем меньшее предельное напряжение 'нет'.

Реле выключит и завершит зарядку, если текущее напряжение батареи превышает верхний предел напряжения «вверх» во время синхронизации.

Реле выключит и завершит зарядку, если текущее напряжение батареи меньше верхнего предельного напряжения «вверх», но время («op') закончилось.

Реле будет продолжать включаться и заряжаться, если текущее напряжение батареи меньше, чем меньшее предельное напряжение 'нет', даже если время ('op') закончилось. Модуль автоматически отключит функцию контроля времени зарядки. И мигание 'H:ER' на экране, чтобы напомнить пользователям, что настройки параметров времени являются необоснованными. Нажмите любую клавишу, чтобы остановить мигание.

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет около 100 часов.

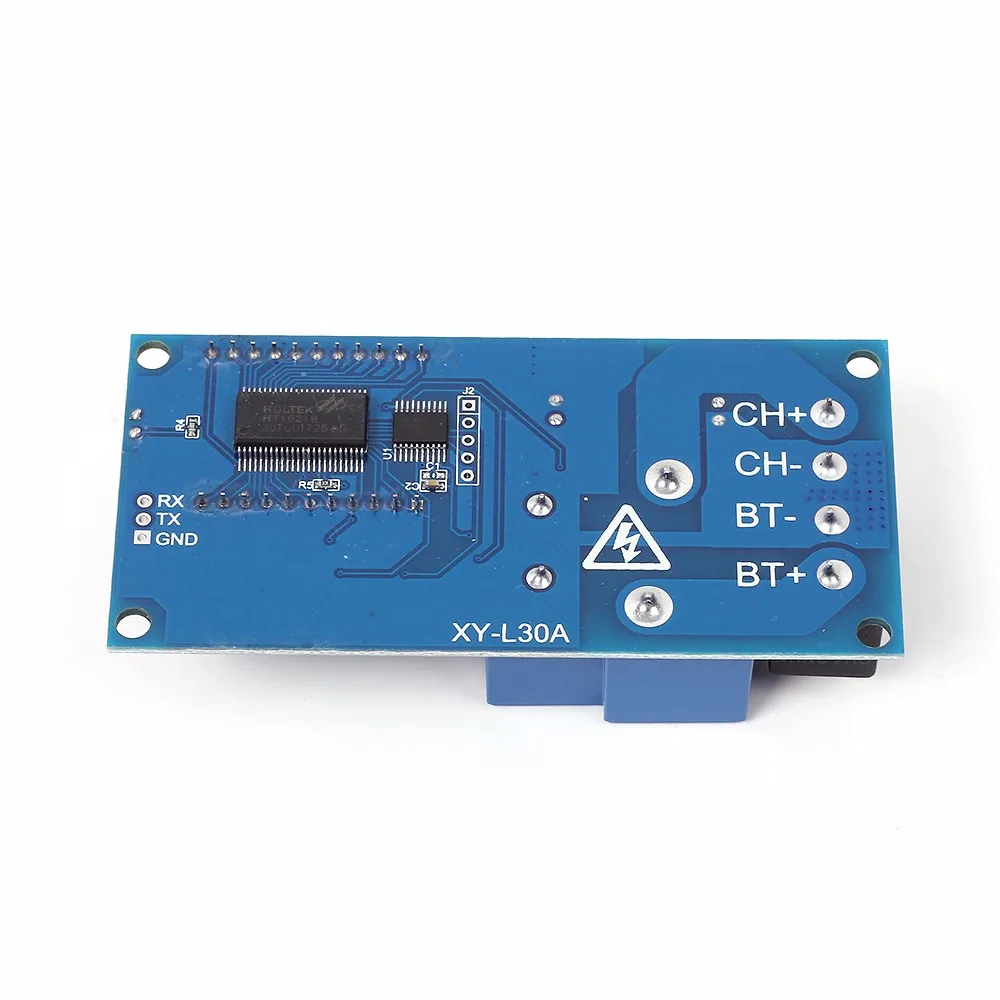

3>. Коммуникационная плата интерфейса UART и настройки параметров

Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL);

UART: 115200, 8, 1

Нет.

Команда

Функция

1

На

Реле общего назначения включить

2

OFF

Реле общего назначения отключить

3

Старт

Начните загрузки данных

4

Stop

Единый загрузки данных

5

Прочитать

Прочитайте инструкцию настройка параметров

6

Dw10.0

Набор Вольт-ли: 'dn'

7

Up20.0

Набор Вольт-привет: "вверх"

8

Xx: xx

Установите время зарядки 'op'. 00:00 используется для остановки заряда

Формат сообщения для загрузки данных:

Напряжение батареи + процент батареи + время зарядки + состояние зарядки

12,0 в, 020%, 00:10, OP

5. Набор параметров:

1>. ЖК-дисплей будет отображать 'набор' после ввода набора параметров меню с помощью длинной кнопки 'набор'.

2>. Переключите заданные параметры с помощью короткой кнопки нажатия «Комплект».

3>. Установите значение параметра с помощью длинной или короткой кнопки «вверх» и «вниз».

4>. Повторите шаг 2 и шаг 3, если необходимо установить другие параметры.

5>. Автоматически сохраните и выйдите из меню настройки, Удерживая кнопку «установить» после установки всех параметров.

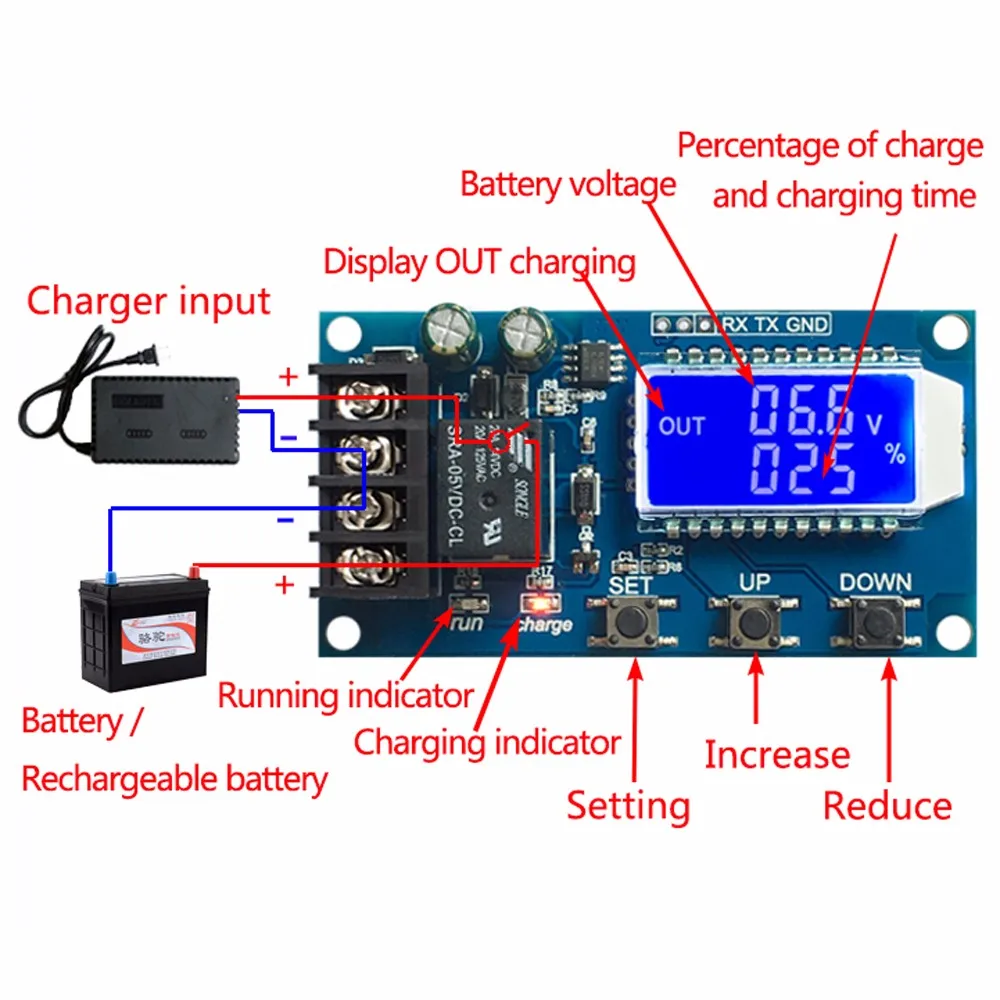

6. Описание кнопки:

Длительное нажатие: удерживайте кнопку более 3 секунд.

В обычном интерфейсе дисплея:

1>. При коротком нажатии кнопки «установить» Отобразите текущие заданные параметры;

2>. Переключатель отображает процент зарядки и время зарядки при коротком нажатии кнопки «вверх»;

3>. Включение или выключение реле при коротком нажатии кнопки «вниз». Реле выключается и выключается при отключении реле.

4>. Установите статус ЖК-подсветки (L-P) при длительном нажатии кнопки «вверх».

Выключено: подсветка будет светиться.

ON: подсветка будет автоматически отключена через 5-10 секунд.

5>. Нажмите кнопку «установить», чтобы войти в меню параметров.

7. Процент расчетного напряжения:

Процент напряжения = Напряжение батареи/(Вольт-HI - volt-LI)

8. Применение:

1>. Автомобиль

2>. Электрический автомобиль

3>. Завод

4>. Сообщений номер

5>. Радиолокационная станция

6>. Компьютерная комната

9. Дополнительные характеристики:

1>. Функция записи времени зарядки: продукт будет записывать Полное время зарядки, когда контроль времени зарядки не включен. Мигание показывает время зарядки при входе в интерфейс отображения времени. Данные будут опущены при выходе из интерфейса отображения времени или при включении следующего заряда (реле включено)

2>. Автоматическое определение параметров: система будет мигать «ошибка», чтобы указать напоминание, когда параметр установлен и выходит, но нижний предел напряжения «не» больше, чем верхний предел напряжения «вверх».

3>. Обнаружение подключения батареи: Этот продукт прикреплен к батарее. Если аккумулятор не подключен, система будет отображать «nbe'» на нижней линии, чтобы напомнить вам;

10. Частота задаваемых вопросов:

1>. Каков диапазон управляемого напряжения? Какой диапазон применимых батарей?

Диапазон управляемого напряжения-постоянный ток 6В-60 в, но максимальное напряжение батареи-48 В. Потому что напряжение аккумулятора 48 В составляет 60 в после полной зарядки.

2>. Реле автоматически включается и выключается непрерывно после включения питания и мигающий светильник?

Это потому, что ваш зарядный ток слишком велик или емкость батареи слишком мала, что приводит к тому, что напряжение батареи немедленно превысит более низкое предельное напряжение «нет», а затем выключится реле. Но напряжение быстро падает до нижнего предела напряжения 'нет' после выключения реле, а затем начать зарядку. Цикла и цикла.

В этот момент вы должны уменьшить зарядный ток. Обычно зарядный ток составляет 10-15% от емкости аккумулятора. Например, если емкость аккумулятора составляет 20 Ач, ток зарядки составляет 2-3 А.

Обратите внимание, что зарядка с высоким током может привести к нагреву батареи, старению, выпуклости или даже взрыву.

3>. Какой метод управления?

Это контроль напряжения. Например: нижний предел напряжения 'нет' установлен до 12,0 в. Верхний предел напряжения «Up» установлена в 14,5. Он будет закрыть выход в тех случаях, когда напряжение заряжается до 14,5 V. Реле времени включения и начинает заряжаться в тех случаях, когда напряжение снижается до 12,0 V.

4>. Может ли он автоматически циклироваться?

Да, он может. Режим управления напряжением только контролирует выключение и включение.

5>. Может ли он ограничивать ток?

Он не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства.

6>. Могу ли я зарядить батарею 24 В, включив 12 В? Или зарядить батарею 12 В, включив 48 в?

Это простой контроллер напряжения только для ВКЛ/ВЫКЛ. Он не может изменить выходное напряжение. Так какой тип зарядного устройства вы должны подготовить для зарядки аккумулятора!

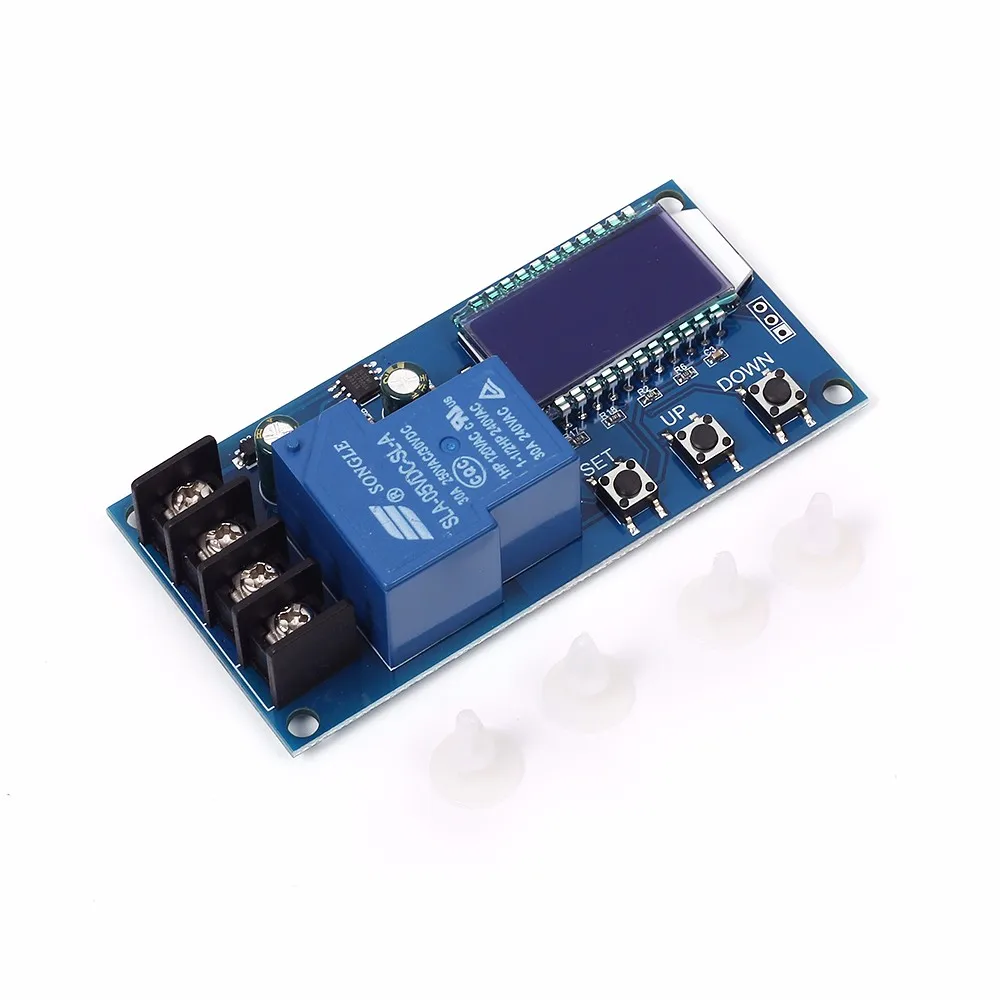

11. Посылка:

1>.1 шт XY-L30A 30A литиевая батарея контроллер заряда

2>.4 шт. белого изоляционного сиденья
