Примечания 1:1155 вентилятор, вы можете изменить любой 1155 вентилятор самостоятельно, поддержка сильного 1155 вентилятора с базой (12 В)

Примечание 2: вход Lightning поддерживает iPhone7 и следующие линии передачи данных, iPhone8, X не поддерживает

Примечание 3: ток интерфейса MicroUSB и Lightning не должен превышать 2,5a.

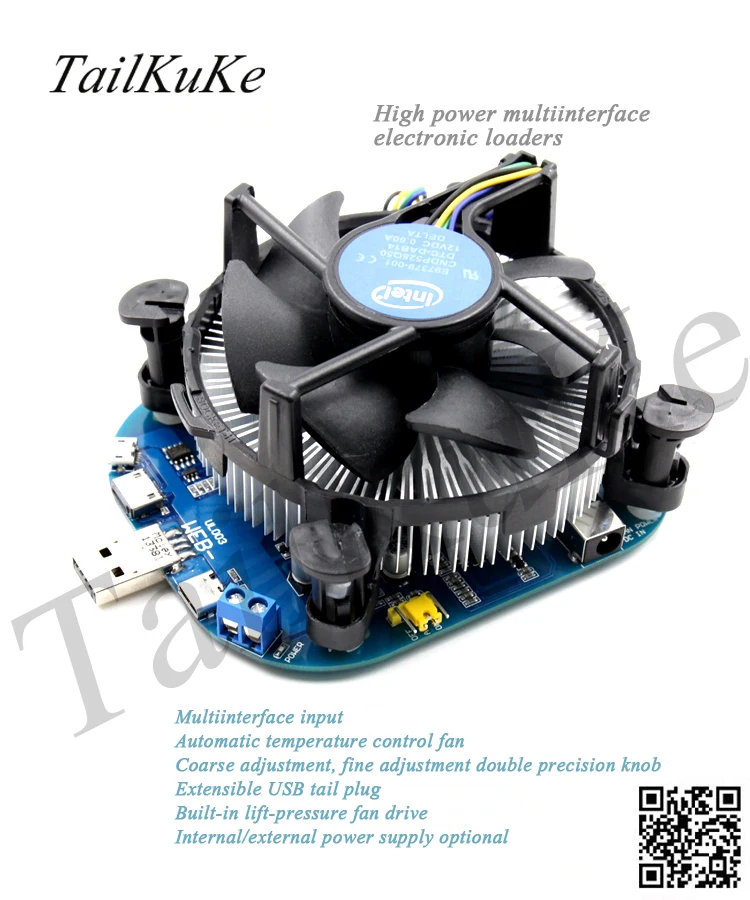

Описание перемычки вентилятора:

ON: вентилятор всегда готов к запуску, подходит для измерения мощного оборудования

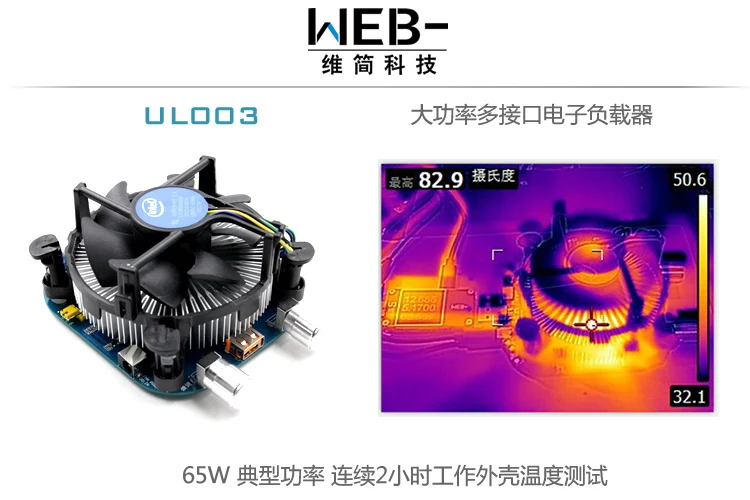

Авто: вентилятор автоматически контролирует температуру. После того, как температура превышает определенный уровень, вентилятор автоматически запускается.

Выключение: вручную принудительно выключить вентилятор, вентилятор никогда не запускается, подходит для измерения малых устройств питания, отключение звука

Вентилятор внешнего источника питания Описание: Стандартный 1155 вентилятор рабочее напряжение составляет 12V, рабочая сила тока 0.6A, вы можете убедиться в том, что питание не маленький, есть 7,2 W

Если UL003 нагрузки используется для того, чтобы измерять напряжение на выходе 5 в зарядная головка, после того, как вентилятор запускается, рабочий ток 7,2 W/5V = 1.44A с 5V Напряжение питающей сети.

Это означает, что после запуска вентилятора ток самого вентилятора составляет около 1,4a, что очень мощно, что повлияет на результаты измерений.

Если источник питания 5 В и вентилятор начнут в это время, то ток больше 1,44а измеряется как ток силовой трубки самой нагрузки.

Проще говоря, когда используется блок питания 5 В, вентилятор запускается, и нагрузка регулируется выше 1,44a, чтобы иметь постоянный ток.

Тогда наступает вопрос: что мне делать, когда я хочу измерить небольшой ток? Есть много способов

1. Вентилятор устанавливается автоматически (заводской по умолчанию), затем температура печатной платы не высокая при низком токе, вентилятор не запускается, не влияет на измерение небольшого тока

2. Вентилятор вынужден включением/выключением никогда не включается. Этот режим можно измерить в короткое время с низкой мощностью и не очень горячей теплоотвод.

3. Используйте внешний источник питания для питания вентилятора

Требования к внешнему источнику питания: 5 ~ 20 в, обратите внимание, достаточно ли внешнего источника питания! (5,5x2,1 DC интерфейс, внутри и снаружи отрицательный)

Например, если ваш источник питания всего 5 В, вам нужно поставить около 1.5A.

Если ваш источник питания имеет 12 В, вам нужно предоставить около 600 мА

Если ваш источника питания 24V, вы должны предоставить около 400mA в настоящее время.

Дружественный совет: веб-обеспечивает QC12V/9V приманку линии, вы можете использовать недорогое зарядное устройство QC9V или 12V или зарядное устройство для внешней поставки нагрузки.
