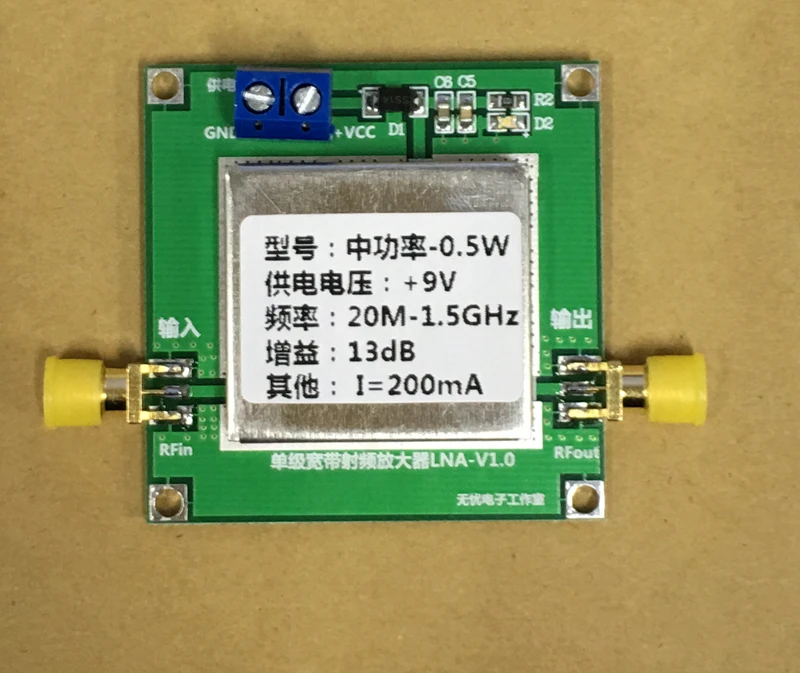

Средняя мощность усилителя LNA1-1.5G-13DB

1. Применение продукта:

Усилитель имеет преимущества широкий диапазон воспроизводимых частот, стабильный, малый шум фигуру и большой динамический диапазон (+ 27dBm @ 1dBP/0,5 Вт). Он особенно подходит для различных радиочастотных передающих схем и увеличивает расстояние связи! Широко используется в коротковолновом, fm-радио, передатчике дистанционного управления, усилителе сигнала кабельного телевидения, Beidou, gps-спутниковой навигации, 2,4G Bluetooth, радиочастотном усилителе WIFI приемника! Усилитель имеет экранированный корпус с антиобратным защитным диодом.

2. Технические показатели

1, Напряжение питания: 9 В постоянного тока (типичное значение тока I = 200 мА)

2. Коэффициент усиления: 13 дБ Входное и Выходное сопротивление: 50 Ом

3, максимальная выходная мощность: 27dBm (0,5 W/50 Ом нагрузки)

4. Входной сигнал: менее 10 дБм (выходной сигнал искажен, когда вход превышает 10 дБм)

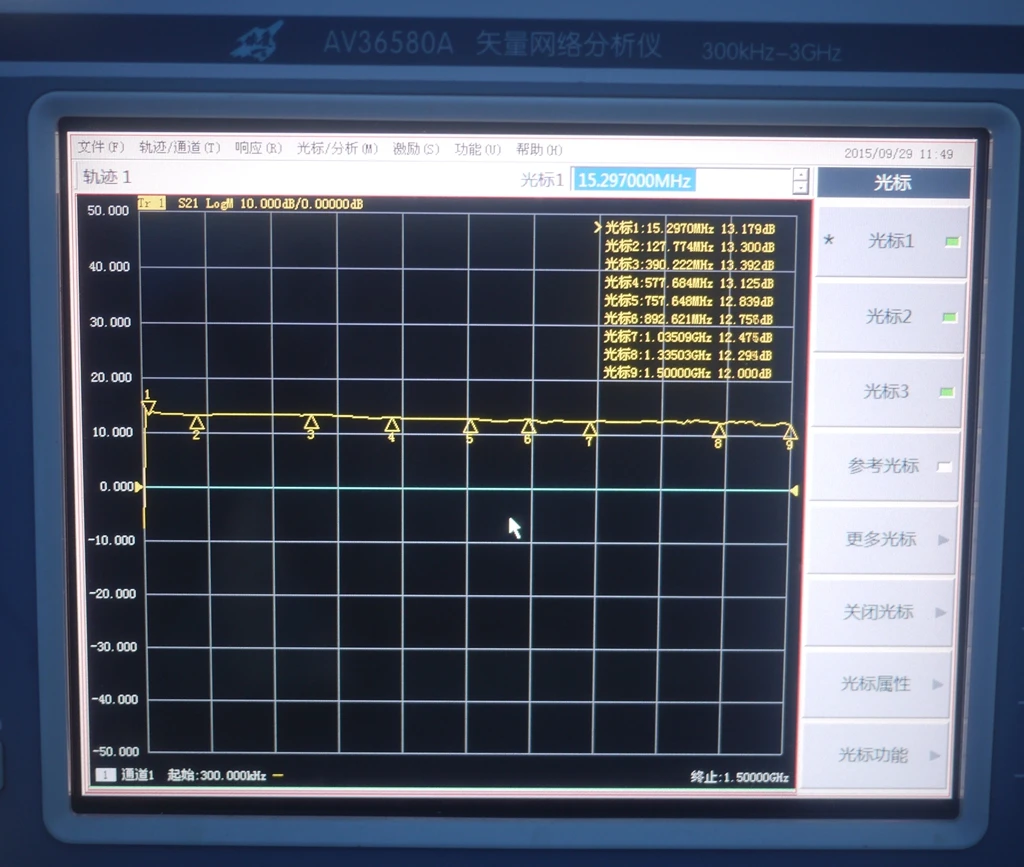

5, ширина ремешка: 20 МГц до 1,5 ГГц (коэффициент усиления отличается на разных частотах, пожалуйста, обратитесь к приведенной S21 кривой индикатора для получения более подробной информации)

6. Уровень шума: 2 дБ (измеряется на 800 МГц)

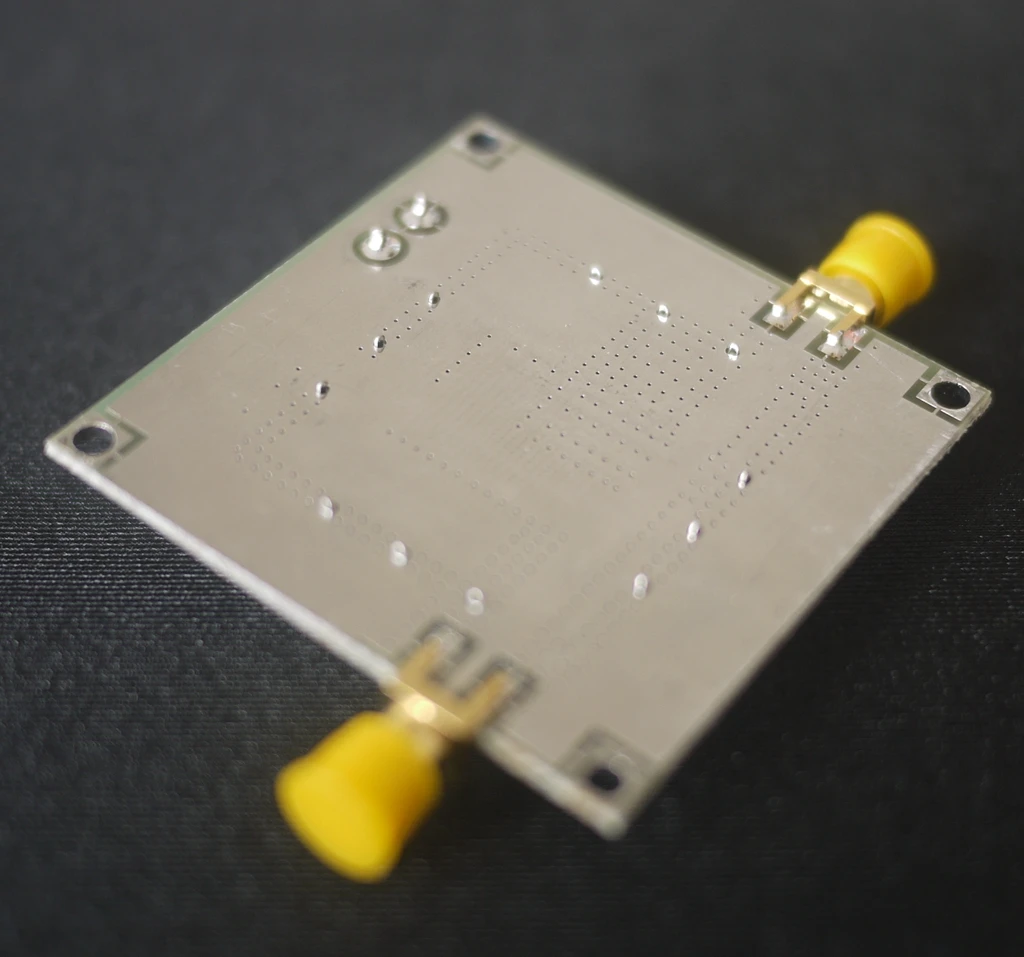

7, с защитой металлического корпуса

8. Другие: когда требуются различные значения усиления, напряжение источника питания может быть уменьшено или изменено.

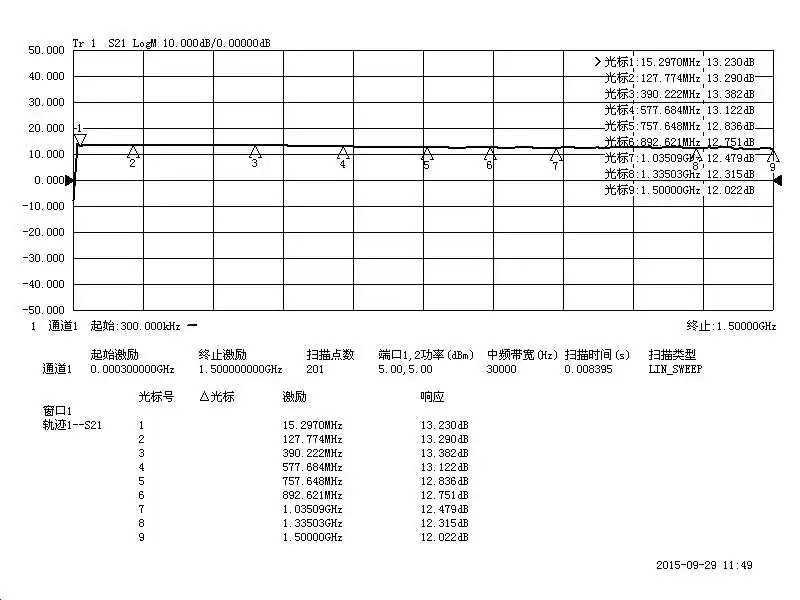

9, коэффициент усиления точечного метода частоты: F = коэффициент усиления 15,2 МГц = 13,23 дБ

F = коэффициент усиления 127,7 МГц = 13,29 дБ

F = коэффициент усиления 390,2 МГц = 13,38 дБ

F = коэффициент усиления 577,6 МГц = 13,12 дБ

F = коэффициент усиления 757,6 МГц = 12,83дб

F = коэффициент усиления 892,6 МГц = 12,75 дБ

F = 1,035 ГГц усиление = 12,48 дБ

F = 1,335 ГГц усиление = 12,32 дБ

F = коэффициент усиления 1,500 ГГц = 12,02 дБ
