Предоставляем техническую поддержку!>

Особенности продукта:

MSP-FET430UIF-это usb-эмулятор TI для отладки в цепи (моделирования) и программирования чипа TI MSP430; полностью совместим с оригинальными эмуляторами TI, больше функций BSL, чем оригиналы TI; поддерживает несколько программного обеспечения (например, IAR), CCS и т. д.).
Официальная Оригинальная схема TI, 100% производительность совместима с оригиналом;
Поддержка MSP430 полный спектр микроконтроллеров MCU;
Поддержка рабочего напряжения: 1,8-3,6 В;
Поддержка автоматического обновления прошивки;
Поддержка JTAG \ SBW \ BSL режим загрузки;
Поддержка MSL430 FLASH series chip BSL programming (из-за сложности BSL программного обеспечения хост-компьютера, ни один магазин не может гарантировать поддержку вашего чипа BSL programming);
Поддержка функции считывания и записи и сжигания предохранителя;
Поддержка WIN XP VISTA \ WIN7 \ WIN8 \ WIN10 и других операционных систем;
Поддерживает операционное программное обеспечение, такое как FET-pro430 и MSPFET
Поддержка режима порта JTAG пакетный программный чип;
Вы можете напрямую взять питание с usb-порта компьютера и поставить питание на целевую плату;
Поддержка отладки, моделирования, одношагового исполнения, полноскоростной работы, отладки отключения питания, переменного мониторинга, просмотра и модификации содержимого хранения и т. д.
Представляем большое количество связанных материалов MSP430;

Меры предосторожности:

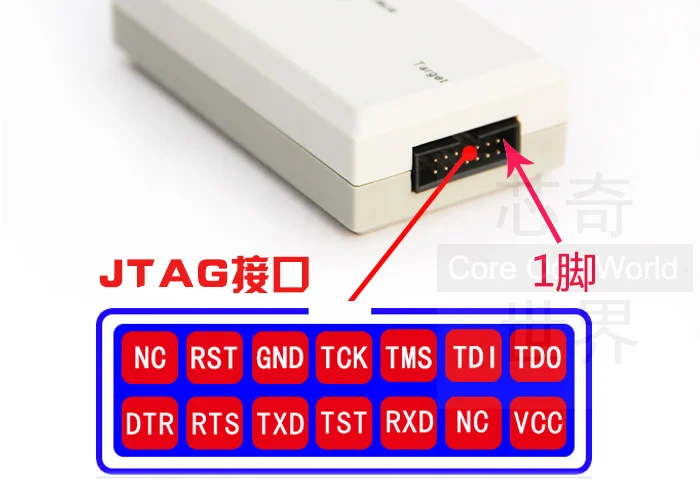

Вторая часть эмулятора JTAG-это выходная мощность. Если второй штырь подключен к целевой плате, это указывает на внутренний источник питания. Когда эмуляция смоделирована, целевая плата не должна питаться, а четвертый контакт не подключен.

Четвертая ножка эмулятора JTAG является входным контактом источника питания. Если Четвертый штырь подключен к целевой плате, это означает, что внешняя плата сама поставляет питание. При моделировании эмуляции целевая плата должна включать питание сама по себе, а вторая нога остается плавающей (не подключена)

Пожалуйста, убедитесь, что на линии подключения эмулятора есть нагрузка, если таковая имеется, пожалуйста, отключите, в противном случае моделирование может привести к сбою;

Если вы используете процесс моделирования, потому что операция не является правильной или неожиданно уронил линию и т. д., симулятор не останавливается в среде отладки компилятора, после этого может возникнуть Сбой связи при подключении эмулятора. Отсоедините usb-кабель, перезагрузите среду IAR compilation и снова подключите эмулятор.

Соответствующая информация

1. Загрузка режима BSL

Код, хранящийся на компьютере, загружается на чип MSP430 через UART через код прошивки, который находится внутри памяти MSP430. При включении питания MSP 430 может запускать выверенный код BSL до тех пор, пока выполняется последовательность включения питания, в противном случае он входит в область пользовательского кода. Фактически, он загружается через последовательный порт, используя 6 линий и соединение MSP430 (например, контакты, используемые на 149: P1.1, P2.2, TCK, RST, VCC, GND), используется для пакетной загрузки одночипного микрокомпьютера.

Проводка BSL должна подключаться только к четырем: RXD, TXD, RST, TCK или TCK. Различные чипы и TCK выбираются в соответствии с руководством по чипу.

2. JTAG режим загрузки

Существует 2 типа интерфейсов: 2-проводной SBW и 4-проводной JTAG.

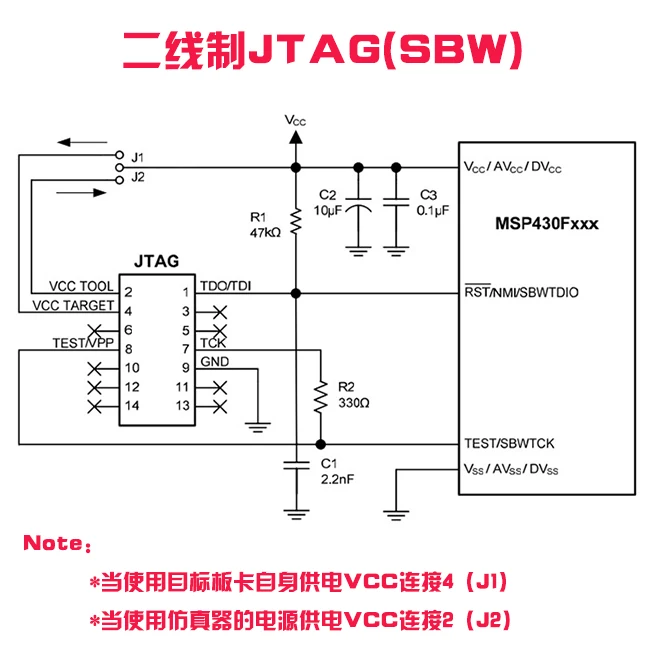

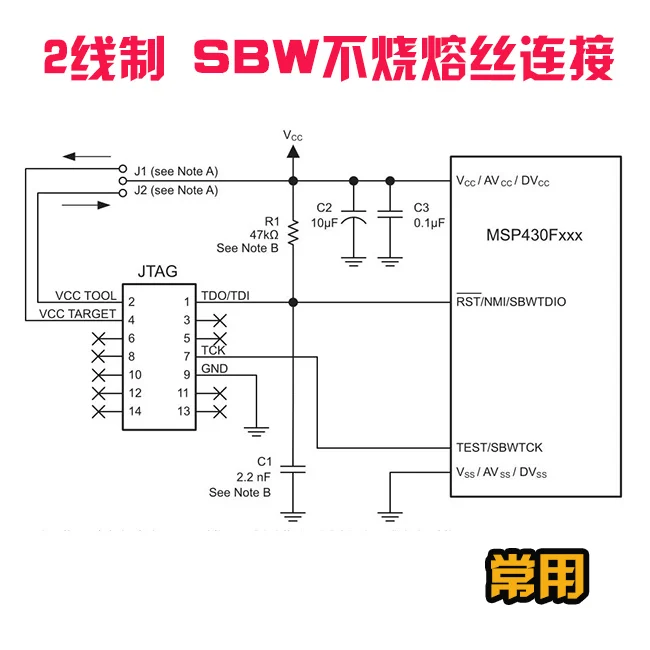

2-проводной интерфейс SBW: например, чипы серии 2/5, SBW занимает меньше контактов (SBWTDI, SBWTCK, GND и т. д.). Например, чипы с меньшим количеством контактов в серии 2 обычно имеют только интерфейс отладки SBW, и чипы 5 серий обеспечивают 2-проводные SBW и 4-проводные JTAG emulation интерфейсы одновременно;

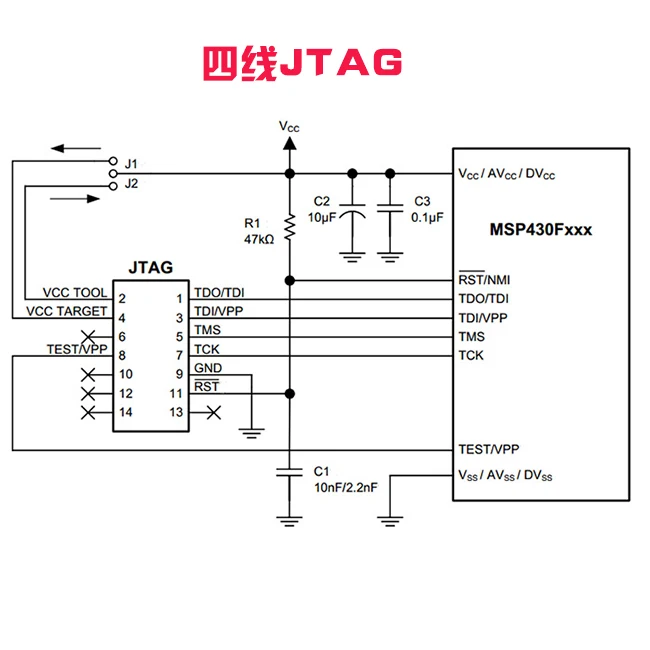

4-проводной JTAG: больше чипов (например, msp430f149) Используйте 4-проводной JTAG интерфейс: TDO/TDI/TMS/TCK/GND/RST/VCC. Некоторые чипы, такие как 5438, также относятся к тестовому контакту, который является 8 действительными контактами.

3) моделирование (или отладка): относится к процессу отладки, используемому в процессе разработки. Например, если пользователь обнаружит, что написанная программа неверна, то эмулятор может использоваться для управления программой в режиме реального времени, просматривайте переменные шаг за шагом, или Соблюдайте значения регистра после установки точки останова и т. Д., которая обычно используется на этапе разработки программы.

4) Загрузка (или программирование, программирование): это означает, что пользователь загружает отлаженную программу к целевой плате, которая, как правило, завершена после того, как Программа разработана и введена в эксплуатацию.

5) шифрование предохранителей: Зашифруйте целевой чип JTAG и заблокируйте JTAG. При шифровании эмулятор использует целевой чип JTAG через определенное время, что делает большинство функций JTAG недействительными. После этого уже невозможно прочитать программу in-chip и эмуляцию чипа через JTAG, тем самым обеспечивая защиту программы in-chip.

3. Какая среда компиляции поддерживает эмулятор.

Эмулятор поддерживает все среды сбора MSP430, такие как IAR, CCS, CCE, AQ430 и т. д.

4. Поддерживает ли эмулятор все версии IAR и CCS?

Поддерживается, только когда мы используем соответствующую версию, среда сбора побудит вас обновить, вы можете автоматически обновить.

5. В чем разница между высокой версией и низкой версией эмулятора?

Более высокая версия эмулятора поддерживает IAR 5,3 или выше (не включая IAR 5,3).

Нижняя версия эмулятора поддерживает следующие версии IAR 5,3 (включая IAR 5,3).

Эмулятор высокой версии может быть понижен до более низкого эмулятора версии.

Эмулятор низкой версии также может быть автоматически обновлен до более высокого эмулятора версии.

Метод обновления может быть файлом данных.

Две модели отличаются только по прошивке. Для конкретных методов обновления и понижения см. Руководство по эксплуатации.

Эмулятор низкой версии указан в менеджере устройств как: MSP-FET430UIF-VCP

Эмулятор высокой версии определяется в менеджере устройств как: MSP-FET430UIF-CDC.

Здесь указано следующее:

(1) Все симуляторы на рынке имеют различие между высокими и низкими версиями (это определяется TI).

(2) «Бесконечная Совместимость», которую сказал продавец, означает, что эмуляторы высокой и низкой версии могут быть преобразованы друг в друга (понижены путем обновления).

(3) эта «Бесконечная Совместимость» определенно не означает: «используйте более высокую версию IAR, совместимую с более низкой версией эмулятора, с более низкой версией IAR, совместимой с более высокой версией эмулятора."

6. Как установить драйвер эмулятора?

IAR и CCS являются самоуправляемыми, вам нужно только установить соответствующую среду сбора.

7. Как я могу сказать, является ли мой эмулятор высокой версией? Все еще низкая версия?

Вы можете отличить его, взглянув на мигающий светодиод на эмуляторе. Для получения подробной информации, пожалуйста, обратитесь к первой главе видео-руководства.

Он также может быть идентифицирован менеджером устройства:

Эмулятор низкой версии указан в менеджере устройств как: MSP-FET430UIF-VCP

Эмулятор высокой версии определяется в менеджере устройств как: MSP-FET430UIF-CDC.

8. Моя система не может успешно установить драйвер устройства, как его решить.

Большую часть времени это отсутствие определенных файлов в нижней части вашей системы (ваша система упрощена).

Это не имеет ничего общего с драйвером самого эмулятора. Можно решить, сославшись на инструкции по использованию.

9. Может ли эмулятор сжечь код через стороннее программное обеспечение?

Да, пожалуйста, обратитесь к инструкции по использованию стороннего программного обеспечения.

10. Может ли эмулятор поддерживать WIN10?

Да, эмулятор может поддерживать все системы, пожалуйста, не стесняйтесь использовать.

* Подключение к режиму загрузки

Список доставки:

1. MSP430 USB полнофункциональная версия эмулятора 1 шт.;
2. USB кабель 1 шт.;
3, 2,54 мм Шаг 14 P кабель 1 шт.;
4. Ссылки на соответствующие материалы 1 копия;
