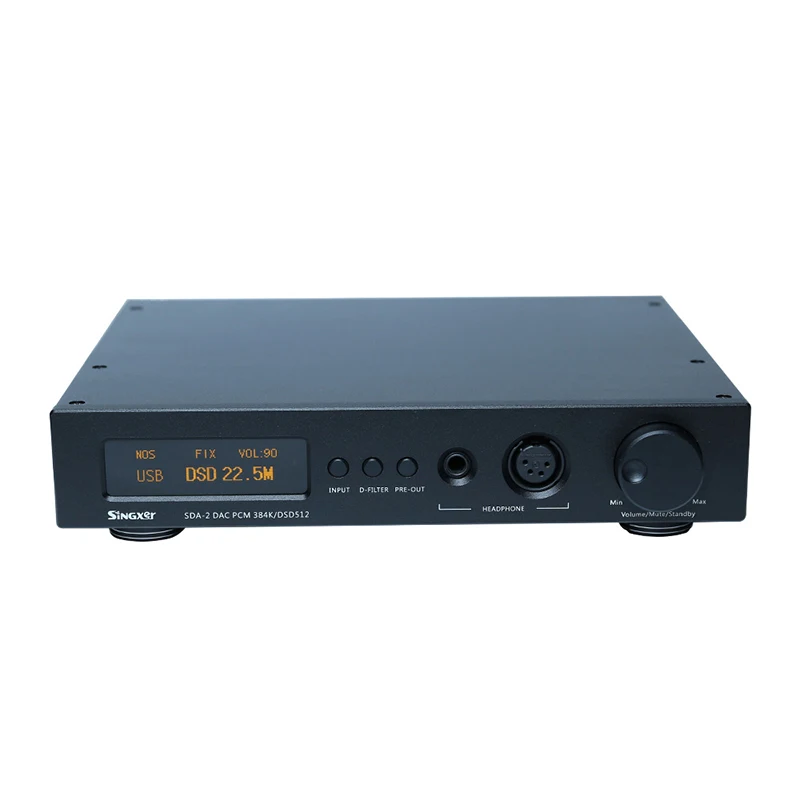

Singxer SDA 2 DAC NOS встроенное декодирование DSD512 декодер AK4497 усилитель для наушников AMP

Singxer SDA 2 DAC NOS встроенное декодирование DSD512 декодер AK4497 усилитель для наушников AMP

Есть две версии SDA-2, стандартная версия и расширенная версия. Другие части двух версий одинаковые. Высокая версия особенно подходит для пользователей на базе USB. Рекомендуется использовать пользователей на базе USB.

SDA-2 декодер является высокопроизводительным hi-fi-классом декодирования аудио усилителем. Он использует новейший чип серии XMOS xCORE-200 в качестве usb-аудиорешения и использует AKM497 DAC третьего поколения AKM в качестве чипа преобразования DA, AK4118 как цифровой аудио вход приемник чип, использует STM32 как контроль всей машины, Xilinx большой FPGA как обработка системы часов и цифрового аудио потока.

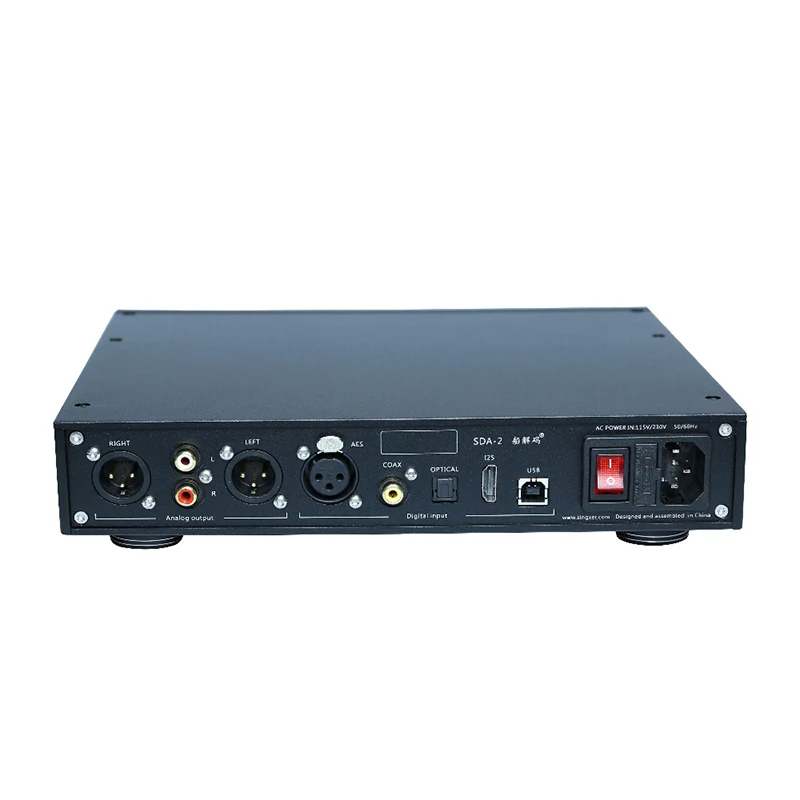

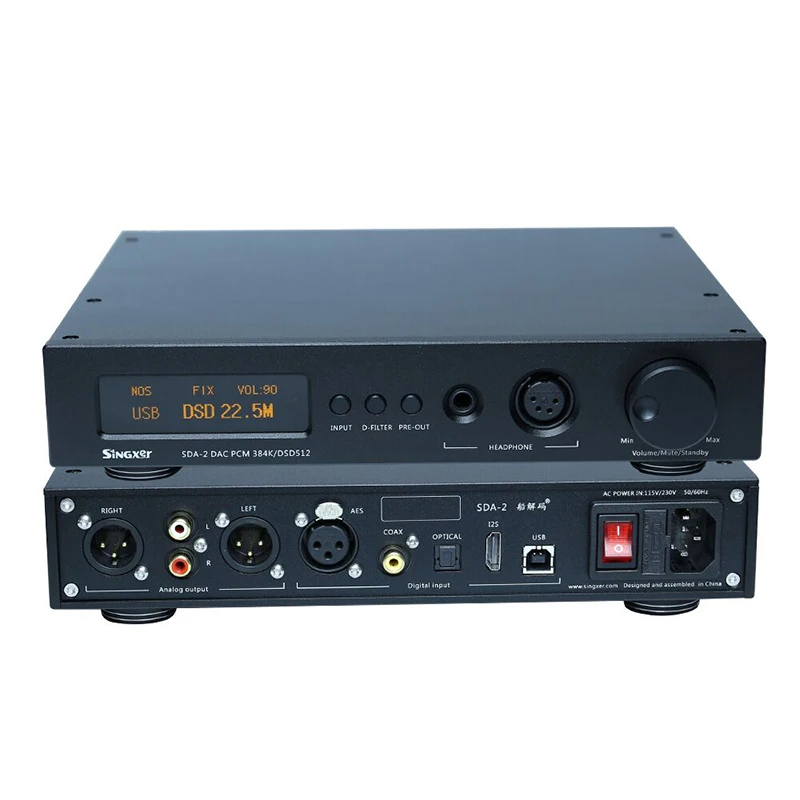

Панель управления устройством часть принимает 4-полосная полный баланс дизайн, независимый дискретный класс amp цепи постоянного тока; Фронтальной ступени выход принимает аналоговые предварительно сценический дизайн, что не является способом цифрового затухания, влияющим на динамику звука; Имеет богатый входной и выходной интерфейсы, включая стандарт USB2 .0 входной интерфейс, SPDIF коаксиальный и AES сбалансированный вход, Аналоговый XLR сбалансированный выход, аналоговый RCA выход. PCM поддерживает до 384 кгц, DSD использует собственную технологию прямого решения, поддерживает до DSD512, и все интерфейсы поддерживают декодирование DSD.

Чип DAC использует флагманский DAC AKM AK4497EQ; DSD использует собственный режим прямого решения. Цифровой поток DSD не проходит через внутренний цифровой фильтр и модулятор и работает в режиме NOS. PCM также может работать в режиме NOS, который соответствует концепции дизайна HQPlayer.

SDA-2 является первым декодирующим усилителем, который мы разработали, в основном с использованием следующих четырех основных технологий:

1. Usb-деталь использует нашу технологию изоляции первого поколения: технология SCIT (технология изоляции конденсатора Singxer), технология SCIT-это технология полной изоляции (изоляция земли), высокоскоростной сигнал с использованием чипа изоляции 150 мбит/с, низкоскоростного сигнала с помощью изоляции оптопары он может полностью изолировать помехи от пк; Версия USB высокой версии может в основном достичь уровня SU-1 независимого цифрового интерфейса.

2, технология синхронизации источника и технология формирования FPGA, реформирование изолированного сигнала I2S; Таким образом, устраняет аддитивное дрожание, вызванное изоляционным чипом;

3. Саморазработанная система часов использует кристаллический осциллятор femtosecond в качестве локальных справочных часов;

4, 4-полосная дискретная схема усилителя класса а, полное сбалансированное усиление 8 чип-транзисторы на маршрут.

Технические индикаторы: частота образцов, поддерживаемая каждым входным интерфейсом: PCM: 44,1 кгц, 48 кгц, 88,2 кгц, 96 кгц, 176,4 кгц, 192 кгц, 352,8 кгц, 384 кгц DSD: 2,8 MHz (DSD64) - DoP,native 5,6 MHz (DSD128) - DoP,native 11,2 MHz (DSD256) - DoP,native 22,5792 MHz (DSD512) - native Bit width: До 32 бит более I2S выход до 24 бит над S/PDIF электрические стандарты для каждого интерфейса: 1, USB входное гнездо является стандартным USB-B гнездовым разъемом, питание через порт USB диапазон 4,5 V-5,1 V, 2, интерфейс SPDIF вход стандартный S/PDIF сигнал, входной импеданс 75 ом, Входное сопротивление AES составляет 110 Ом; 3, вход питания-115 в/230 В переменного тока, а Внутренний трансформатор o-типа 30 Вт используется для источника питания; 4, i2S вход-уровень LVDS в виде интерфейса HDMI, совместимый с интерфейсом SU-1; Аналоговый выход: выходной уровень (0dBFS): PCM: RCA одиночный выход 2V RMS, XLR сбалансированный выход 4V RMS DSD: RCA одиночный выход 1,8 V RMS, XLR сбалансированный выход 3,6 V RMS выходное сопротивление: 22 ом (один конец RCA) / 44 ом (сбалансированный XLR) частотная характеристика: 20-20 кгц +/-0,2 дб отношение сигнала к шуму: 125 дб характеристики искажений: THD + N (1 кгц, 0dBFS) 0.00025% при fs = 44,1 кгц (PCM) THD + N (1 кгц, 0dBFS) 0.00030% при DSD256 динамический отклик (1 кгц, -60 дбф) 125 дб левый и правый канал разделения> 125 дб сбалансированный выходной шум пол: 2.2uv RMS Amp баланс максимальная выходная мощность 3480 мвт @ 30 & омега;, 0 дбф нагрузка мощность 30 & омега; 3480 мвт 75 & омега; 1640 мвт 150 & омега; 920mW 300 & Omega; 440mW 600 & Omega; 220mW искажение балансного выхода amp, 0dBFS, fs = 44,1 Khz (PCM) 75 & Omega; нагрузка THD + N -105dB 600 & Omega; Нагрузка THD + N -110 дб

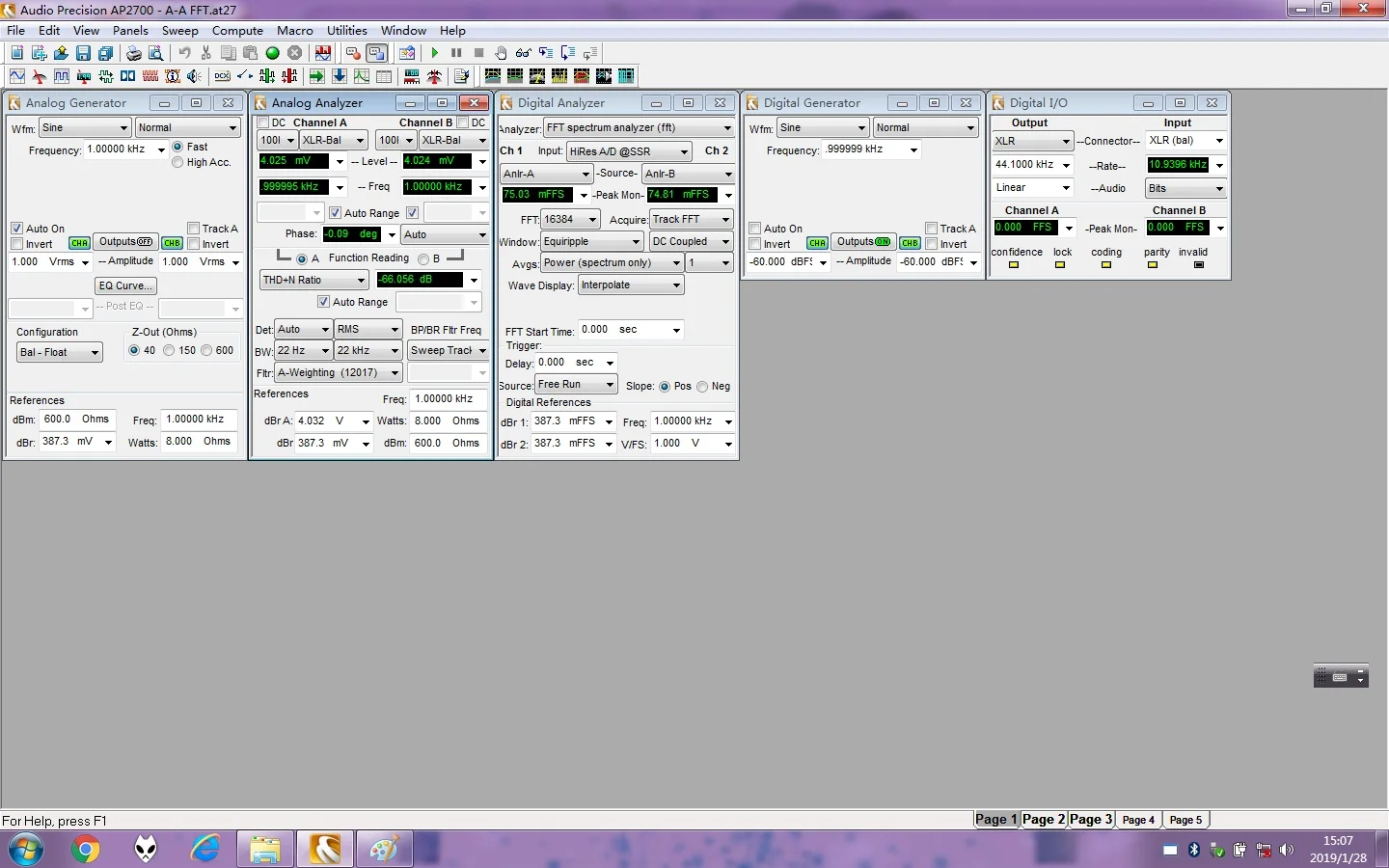

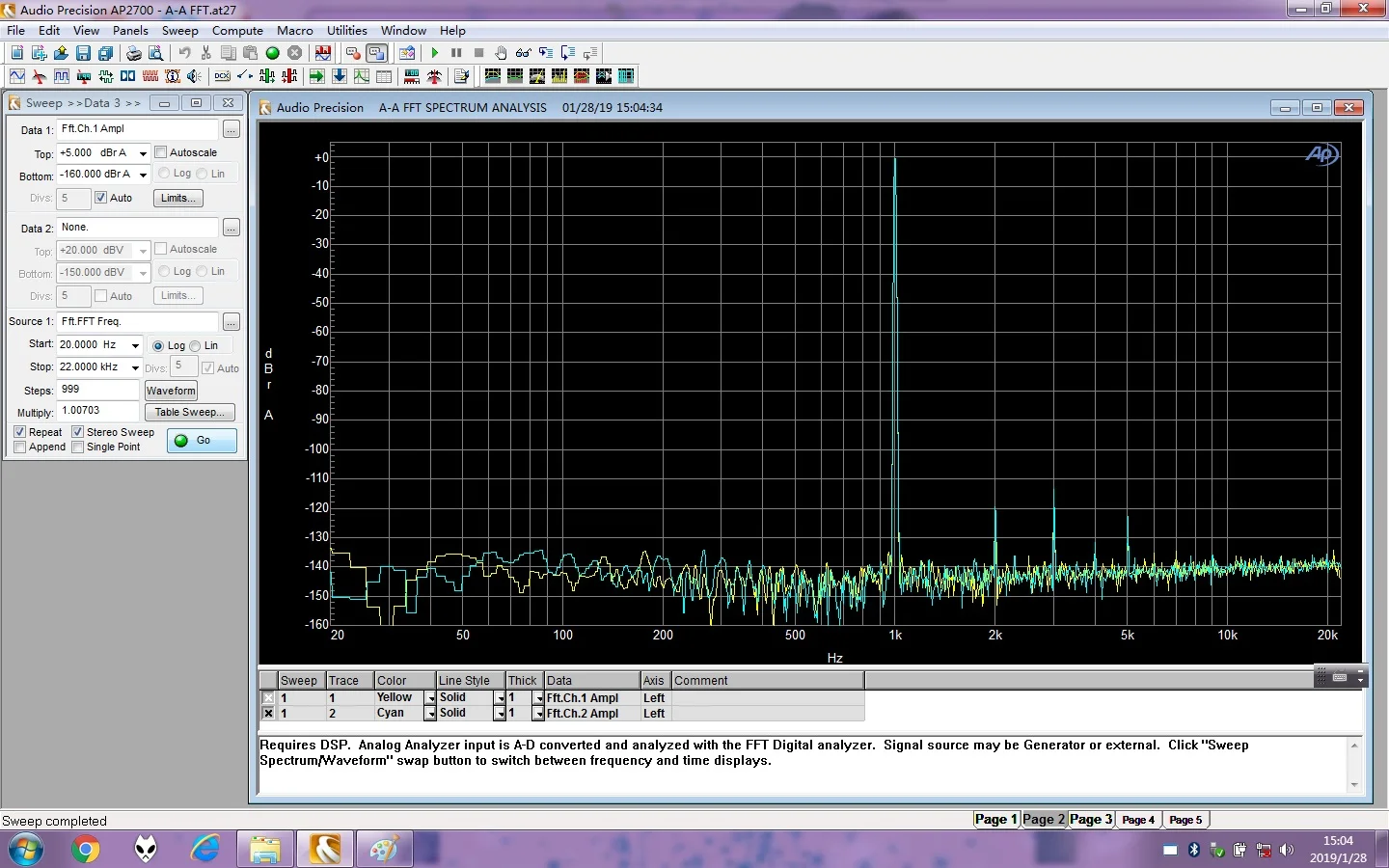

1. Очень чистый 1K FFT с только 2-5 гармониками, без высокой гармоники и других шпоров

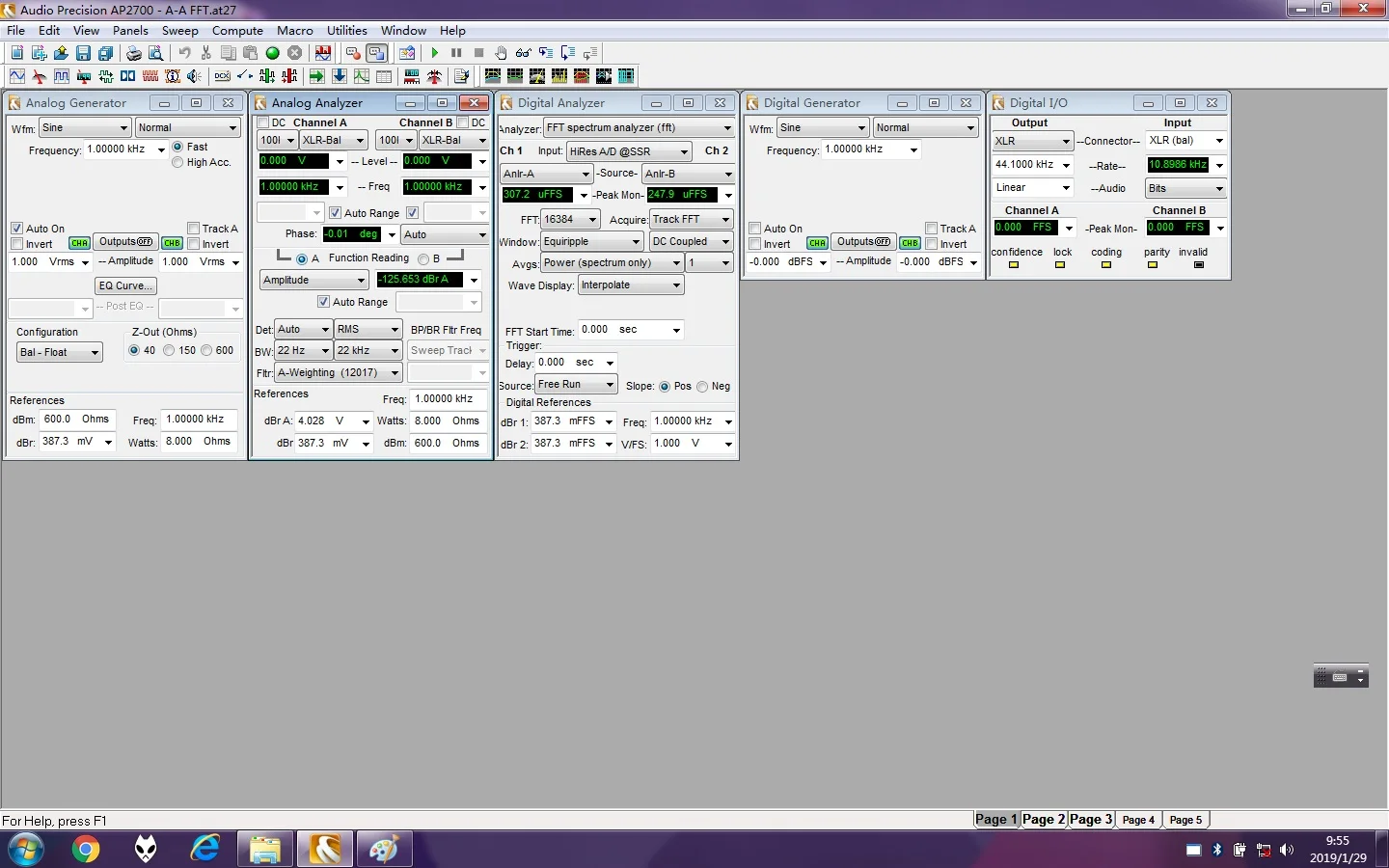

2. Ультра низкий уровень шума, около 2.0uv

3,20-20k частотный отклик, очень прямой

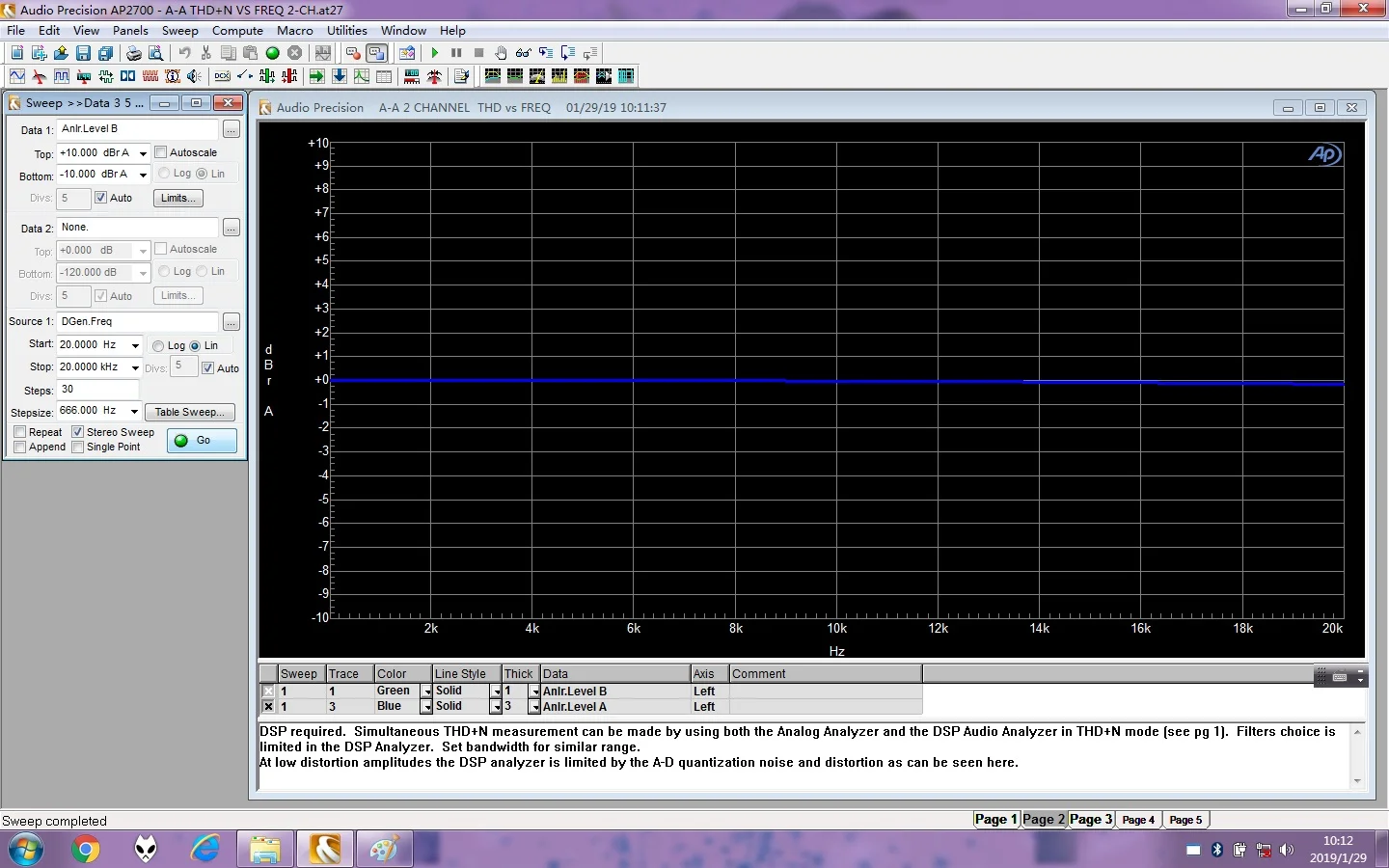

4. Отличная производительность искажений, THD + N проверка развертки держит весь диапазон частот ниже 0.00033%

5. Отличное соотношение сигнал/шум, измеренный SNR при 125,6 дб

6. Быстрый динамический отклик, DNR достигает 126дб

Что входит в комплект

SDA-2 + usb-кабель + шнур питания

Совместимость на уровне систем:

1, Windows 7, Windows 8, Windows 10; 32/64 бит, необходимо установить выделенный драйвер 2, Native MacOS 10,6 и более поздней версии, используя систему поставляется с драйвером 3, native Linux с совместимым ядром UAC2, с использованием собственного драйвера системы (протестировано на Ubuntu и Daphile системах, На базе платформы INTEL X86) 4, ос Android 4,2 и выше, устройство должно поддерживать функцию OTG, в общем, система Android 5,0 поддерживается по умолчанию, И следующие рекомендации 5,0 используются с выделенным плеером.

Интерфейс I2S вход с помощью разъема HDMI:

1. Низковольтного дифференциального сигнала с уровнем 3,3 V; 2. Интерфейс I2S совместим с несколькими определениями выходного сигнала I2S, и FPGA имеет встроенный алгоритм автоматической идентификации сигнала PCM/DSD; 3. DSD на сигнале также может быть определена самостоятельно. Сигнал DSD может быть введен в PIN13, 14, 15 и 16 контактов Гнезда. 4. Фаза PIN1-3 и PIN7-9 регулируется, и пользователь может настроить фазу двух пар выходов через один переключатель. SDA-2 можно настроить с помощью переключателей SW для соответствия различным стандартам I2S.

Размер шасси и упаковка:

Длина и ширина шасси: 262 мм * 220 мм * 46 мм, за исключением высоты стопы и выступающей части разъема за шасси. Вес одной машины составляет около 3 кг. Длина и ширина картонной упаковки: 330 мм * 310 мм * 110 мм. Доставка вес упаковки: около 3,4 кг аксессуары: usb-кабель и сетевым шнуром
