Низкая частота до 3,8 ГГц активный микшер (AD8342)

Функциональное видео: ссылка: //pan.baidu.com/s/1pMppFMr пароль: hdz5

Во-первых, характеристики

1, широкополосный RF, LO и IF порты

2. Коэффициент усиления: 3,7 дБ

3. Уровень шума: 12,2 дБ

4. Вход IP3: 22,7 дБм

5. Вход P1dB: 8,3 дБм

6, LO привод: 0 дБм

7, дифференциальный высокоимпедансный ВЧ входной порт

8, одиночный входной порт 50 Ω LO

9, откройте выходной порт IF

10, одиночный Источник питания: 5 В (98 мА)

Во-вторых, применение

1. Приемник сотовой базовой станции

2. ISM приемник

3. Радиосвязь

4, радиочастотные приборы

В-третьих, описание чипа

AD8342-это высокая производительность, широкополосный активный микшер идеально подходит для требовательных приложений приема каналов, которые требуют широкой полосы пропускания на всех портах с очень низким интермодуляционным искажением и шумом.

Типичный коэффициент усиления преобразования AD8342 составляет 3,7 дБ, а частота RF-238 МГц. Интегрированный драйвер LO обеспечивает входное сопротивление 50 Ω при низком уровне привода LO, чтобы минимизировать количество внешних компонентов.

Дифференциальные высоковольтные широкополосные радиочастотные порты легко соединяются с активными устройствами и пассивными фильтрами. ВЧ вход принимает входные сигналы до 1,6 в пик-пик или 8 дБм (относительно 50 Ом, p1дб).

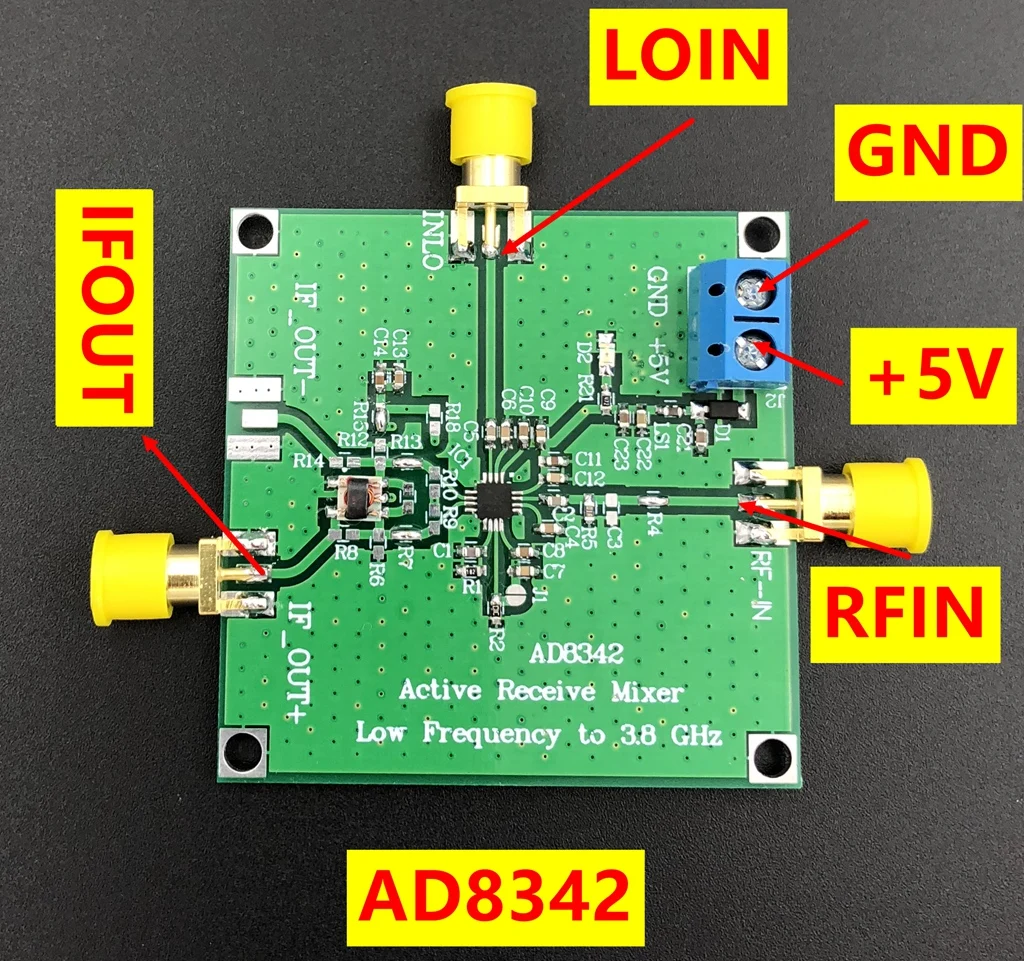

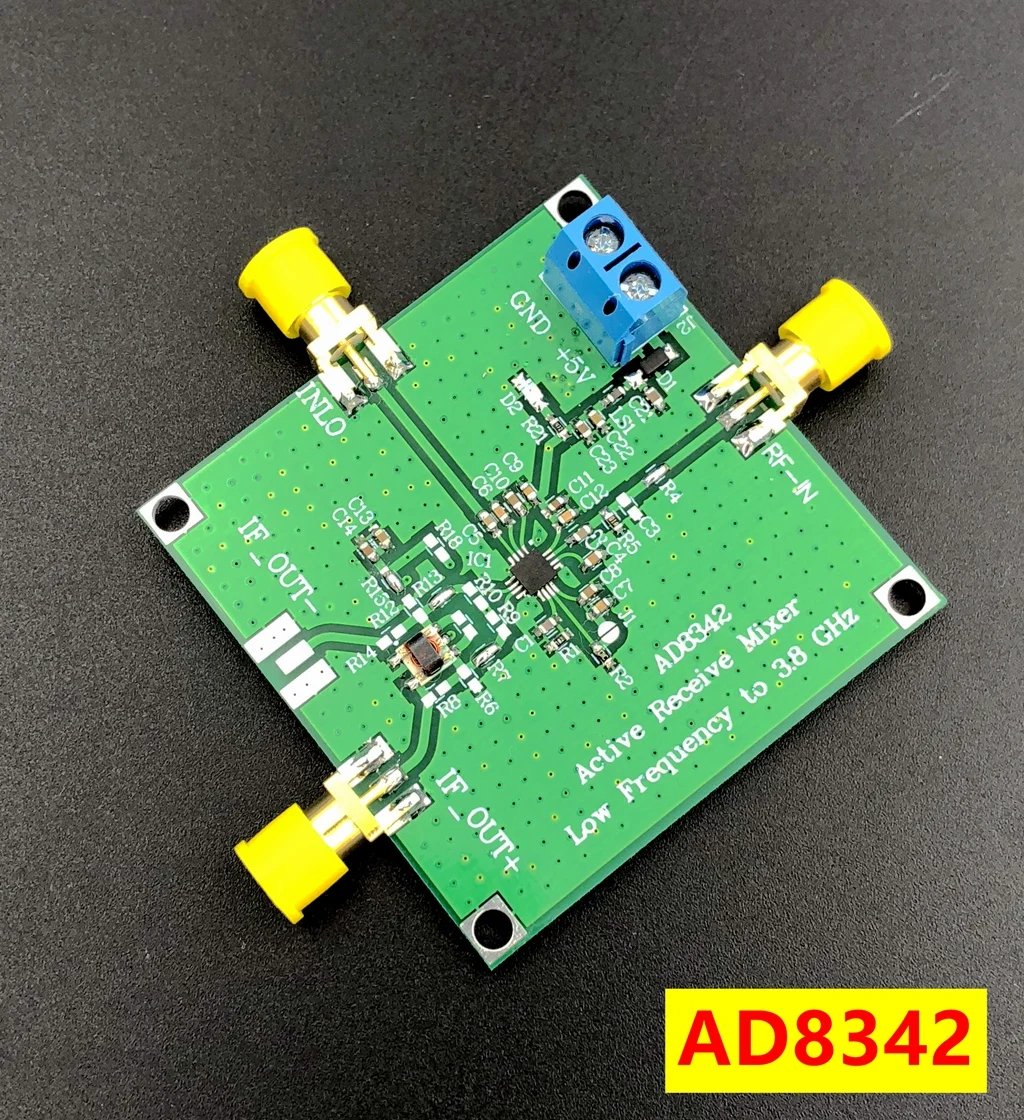

В-четвертых, физическая карта продукта:

V. Технические индикаторы

1, Напряжение питания: 5 В постоянного тока (типичное значение тока 100 мА)

2. Диапазон частот (LF-3800MHZ)

3. Предоставьте схему PDF файлов

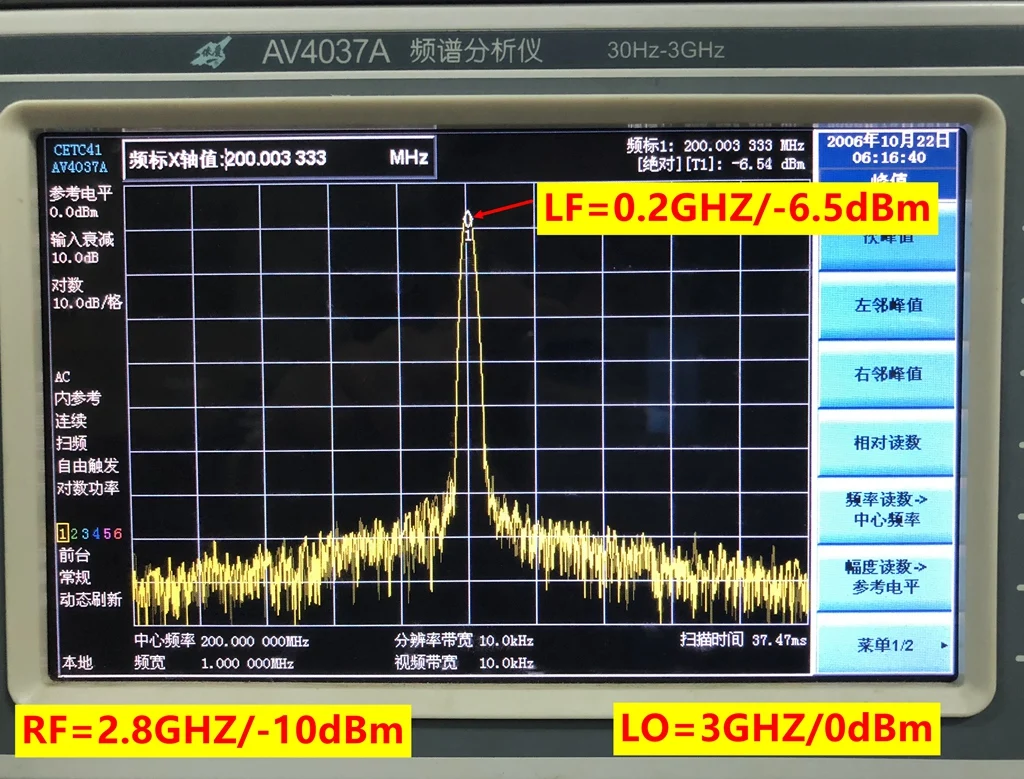

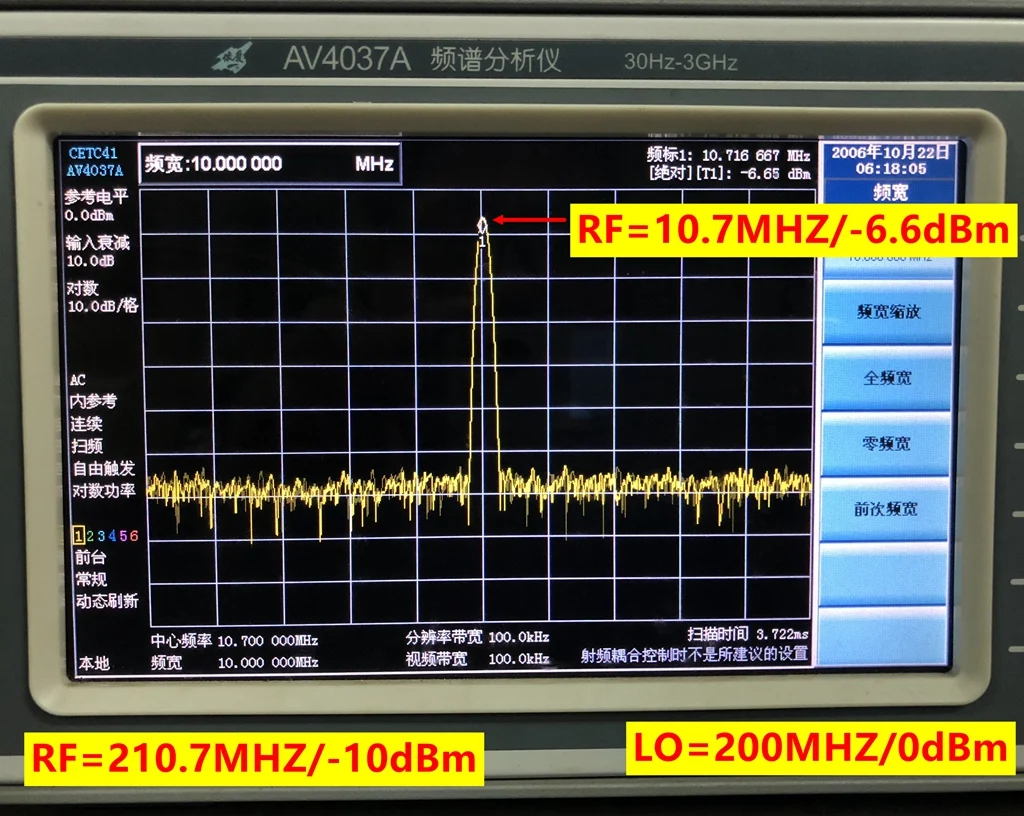

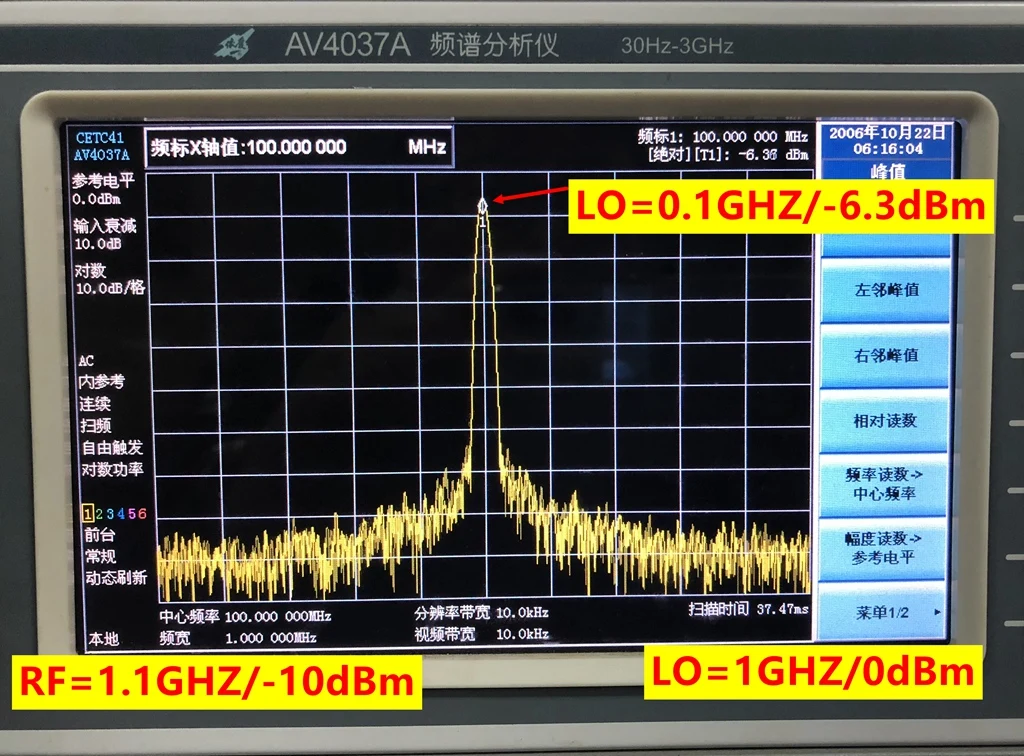

Шесть, измерено три набора данных
