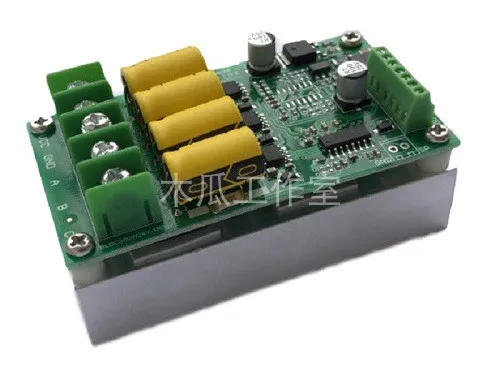

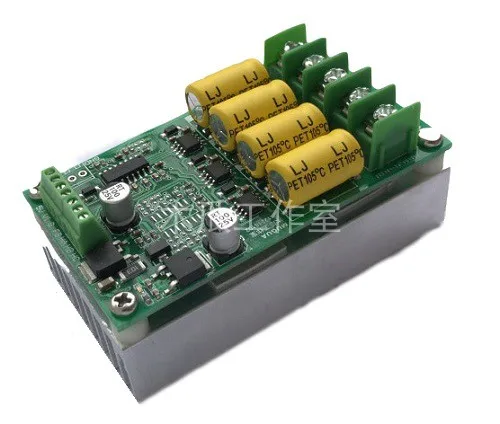

BLDC трехфазный DC бесщеточный ленточный датчик мотор для холла турбинный

BLDC трехфазный DC бесщеточный ленточный датчик мотор для холла турбинный

Данный привод является трехфазным бесщеточным корпусом постоянного тока для управления холлом. Для нормального вращения требуется Датчик Холла. Если нет регулятора зала, пожалуйста, выберите: трехфазный RC двигатель мощный вентилятор ESC электропривод DC бесщеточный контроллер двигателя BLDC

Теперь на новом, заказ заключается в том, чтобы отправить небольшую отвертку и потенциометр, в то время как на складе хватает.

Характеристики продукта: //pan.baidu.com/s/1QFvQkrly-aTl4Q09MQHY1g

Особенности контроллера:

Рабочее напряжение BLDC 12-60 в, высокая мощность 300 Вт постоянного тока, трехфазный бесщеточный контроллер холла, поддержка PLC / 0-5 в с управлением аналогового сигнала.

Модуль контроля рабочего цикла PWM поддерживает только формы сигналов PWM с высоким уровнем 5 В, и частота рекомендуется составлять более 500 Гц.

Размеры соответствуют следующим образом:

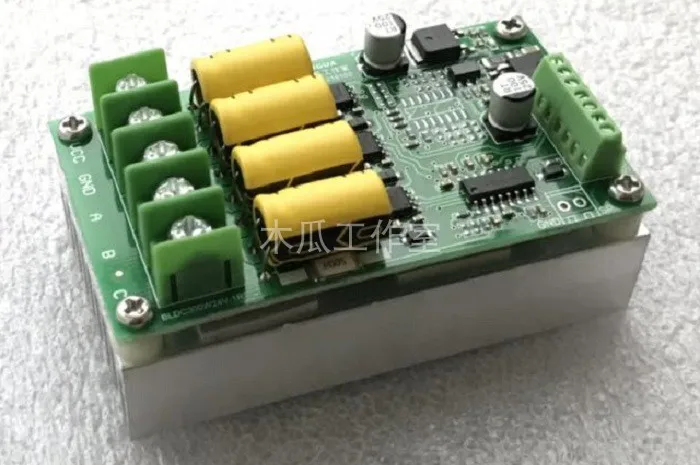

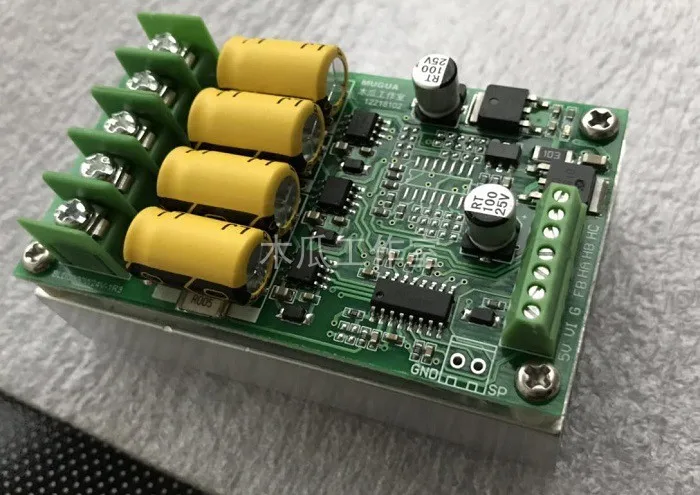

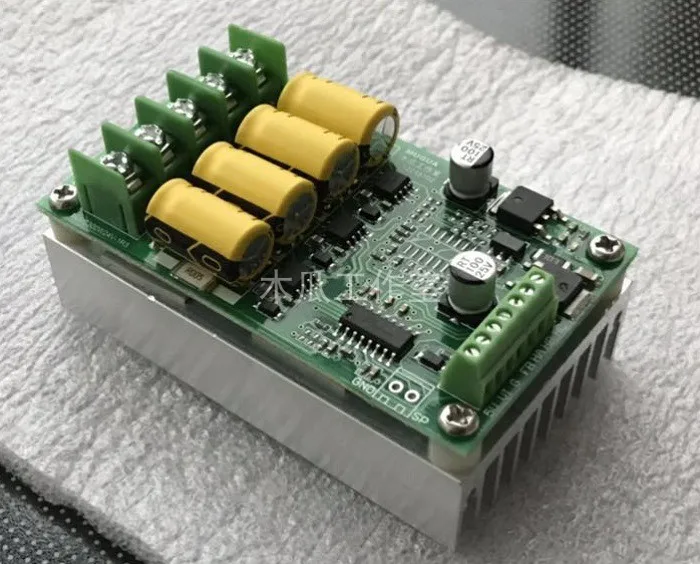

Интерфейс Описание:

1. Выход A B C соединен с трехфазным двигателем.

2. HA HB HC Hall трехфазный вход, соответствующий фазе двигателя ABC (UVW).

3. 5 в G 5 в источник питания и GND (мощность зала или потенциометра, выходной ток не должен быть выше 100 мА).

4. Блок питания контроллера VCC GND, диапазон напряжения 12-60 В.

5. Скорость SP импульсный сигнал на выходе, изменение одной фазы на выход одного импульса.

6. Интерфейс FB с положительным и отрицательным контролем, по умолчанию подключен к высокому уровню, если вам нужно повернуть вспять, вытянуть или подключить GND.

7.VI вход сигнала контроля скорости, 0-5 в аналоговый вход (0 В не поворачивается, 5 В выходная Максимальная мощность).

Контроллер параметры:

Название продукта: Бесщеточный бесщеточный драйвер постоянного тока 300 Вт

Модель: BLDC300W24V

Рабочее напряжение: 12-60 в

Максимальный ток: Номинальный пиковый ток 16 А, 20 А

Пиковая мощность: 380 Вт

Защита от перегрузки по току: Да

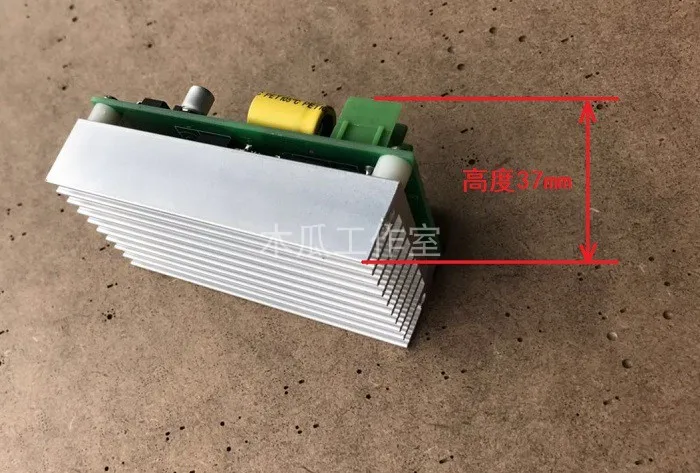

Размер изделия: длина 80 мм * ширина 45 мм * высота 37 мм

Инструкции по эксплуатации: кабель Холла на бесщеточном моторе, как правило, имеет 5 из них. Другой-линия электропитания зала (как правило, черный-это GND, красный-5 В, пожалуйста, ознакомьтесь с руководством по эксплуатации двигателя для получения подробной информации, не допускайте ошибок). Сигнальная линия, заказ трех сигнальных линий зала, подключенных к водительской плате, должен быть в порядке, с трехфазными линиями на материнской плате, чтобы иметь возможность нормально работать. Если определение линия Холла не понятно, это может быть низкая при первой же повторного включения. Напряжения, небольшой ток, медленно меняя заказ линии холла, до нормальной работы, не используйте большой ток, высокое напряжение, если линия Холла не подключена по порядку, высокий Напряжение и высокий ток испытательная машина, есть повреждения риск MOS прибор, Если три линии сигнала зала подключены, двигатель работает плавно и плавно на низкой скорости, и крутящий момент большой. Если три линии сигнала зала не подключены, доступны следующие характеристики:

1. Двигатель не может работать нормально, или его трудно запустить (иногда его нужно повернуть вручную, чтобы запустить двигатель)

2. Двигатель начинает трясти. Нет мощности, чтобы иметь звук ванны. Мощность трубки жарко.
