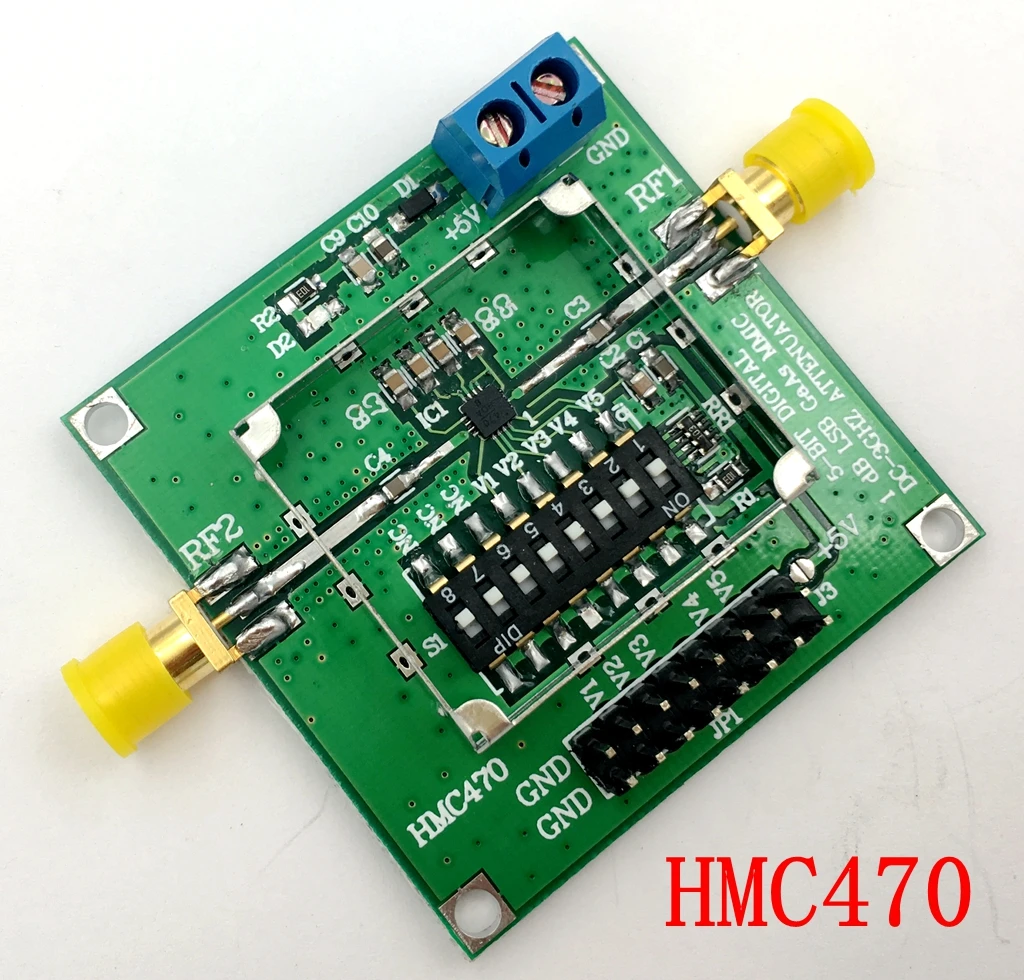

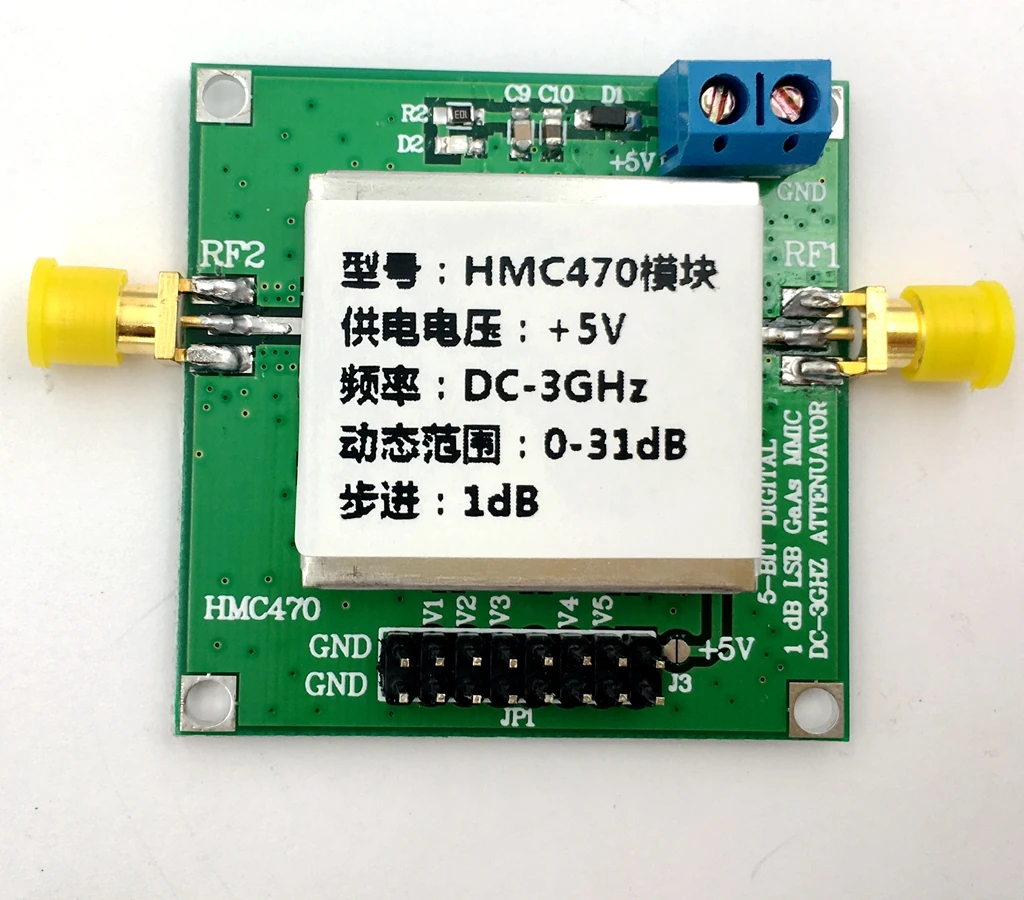

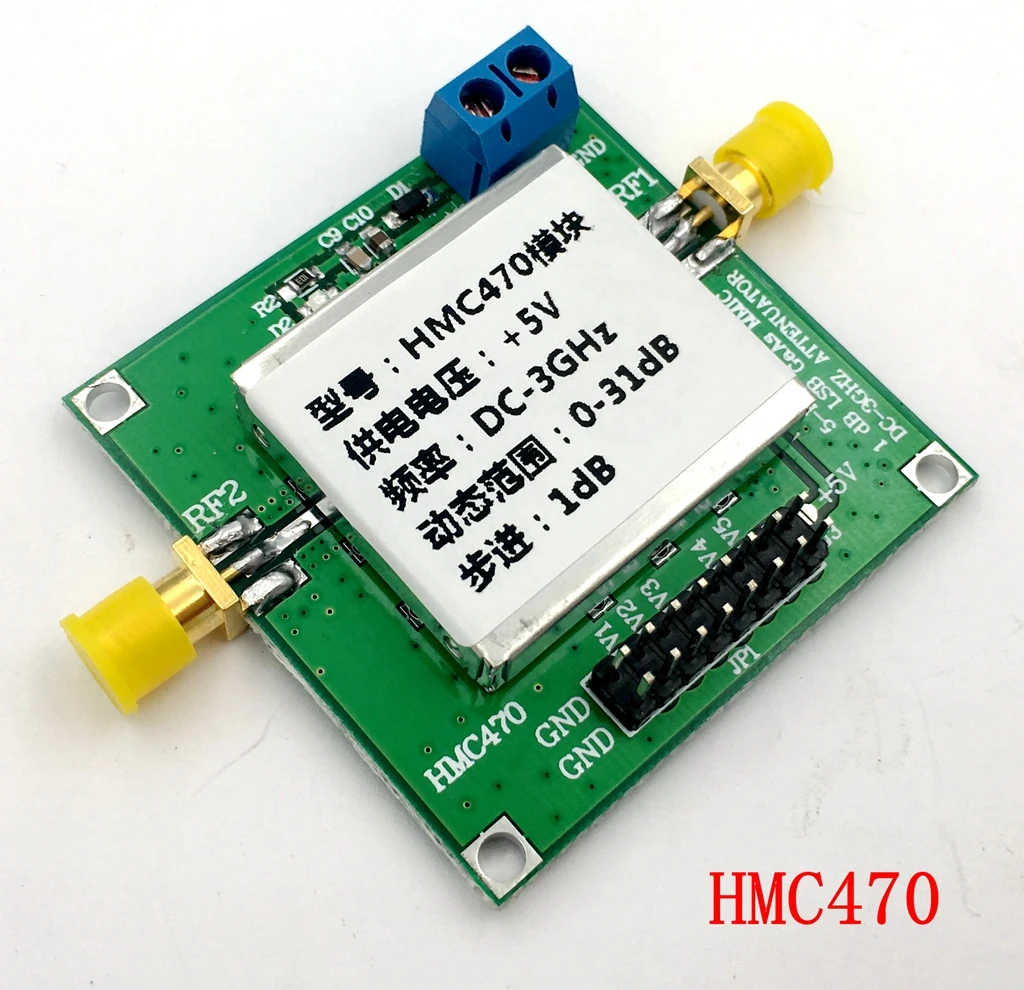

Цифровой программируемый аттенюатор (HMC470)

Во-первых, применение продукта:

В HMC470 представляет собой широкополосный 5-бит GaAs IC цифровой оптический аттенюатор в низкой цене бессвинцовые пакет поверхностного монтажа. Этот цифровой аттенюатор для каждой отдельной линии контроля положительного напряжения работает от микросхемы с выключенным чипом переменного тока заземляющим конденсатором, что делает его идеальным для широкого диапазона RF и если приложения. При напряжении постоянного тока в переменный 3 ГГц, пропуск частиц составляет менее 1,5 дБ обычно.

Для общего затухания 31 дБ значения битов аттенюатора-1 (LSB), 8, 2, 4 и 16 дБ. Точность затухания очень высока с типичной погрешностью шага ±0. 3 дБ и IIP3 + 45 дБм. Для выбора каждого состояния затухания используется 5-значный TTL/CMOS вход управления. Требуется одно смещение A + 5 V Vdd.

HMC470 имеет следующие особенности:

● 1 дБ LSB шаговый до 31 дБ

●Each управление одной линии

● TTL/CMOS совместимое управление

●Step погрешность ±0. 3 дБ (стандарт)

● + 5 В одиночный источник питания

● 16-контактный диагностический 3x3 мм QFN: 9 mm2

Применение:

●Cellular, UMTS/3G infrastructure

● ISM, MMDS, WLAN, WiMAX

●Microwave радио и VSAT

● Испытательное оборудование и датчики

\
\

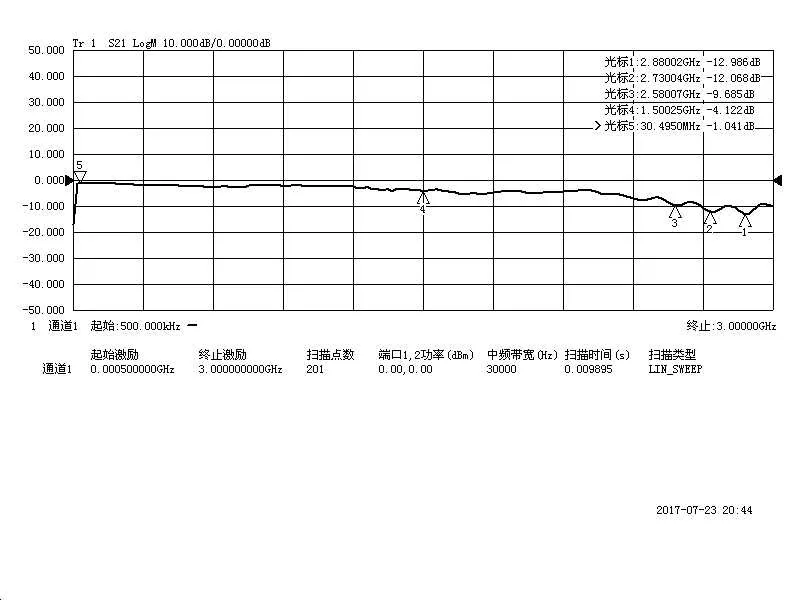

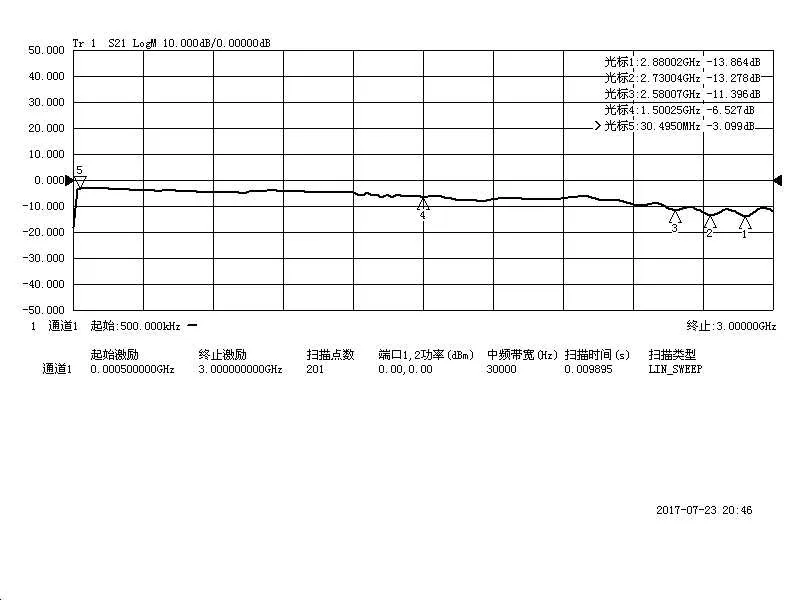

1dB (V1-V5 = 11110)

\
\

\
\

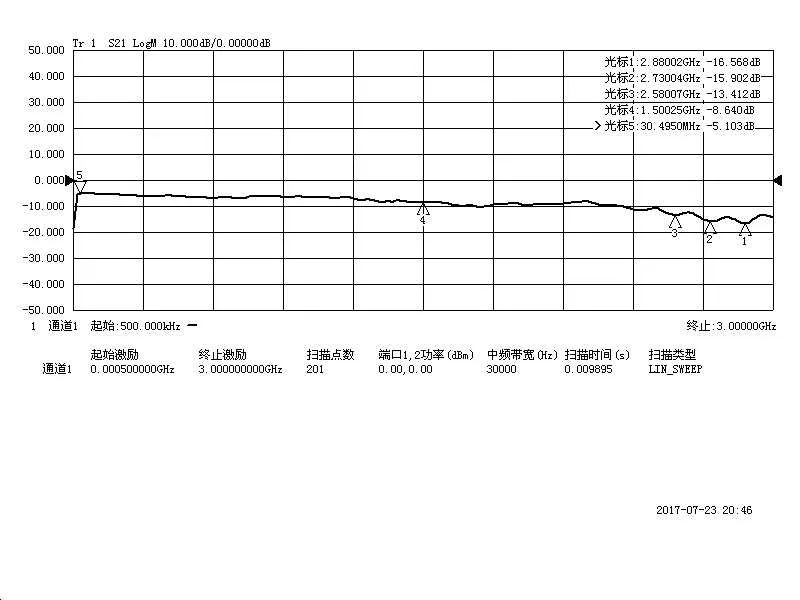

4dB (V1-V5 = 11011)

\
\

\
\

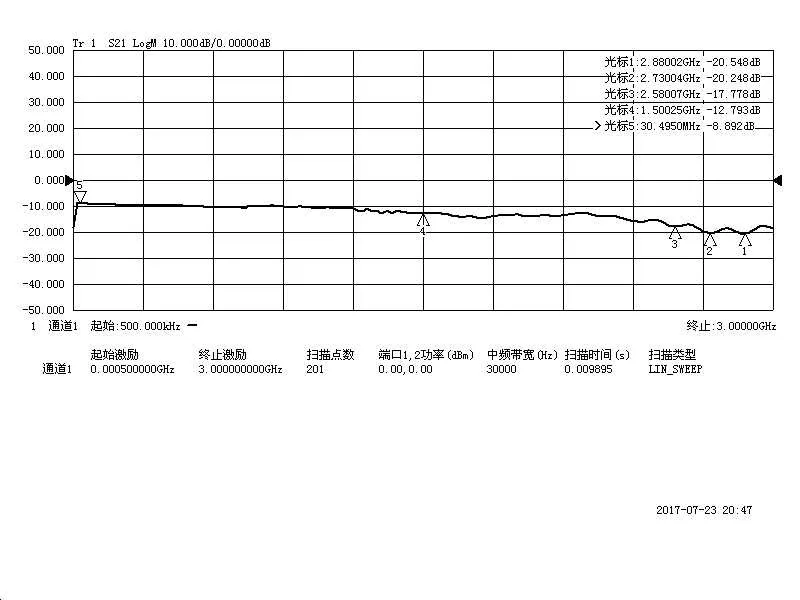

8 дБ (V1-V5 = 10111)

\
\

\
\

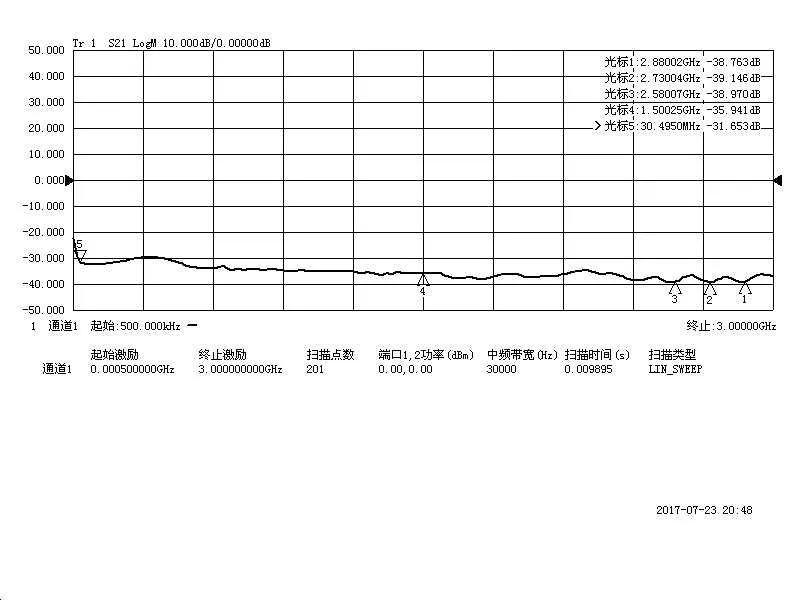

16dB(V1-V5 = 01111)

\
\

'
