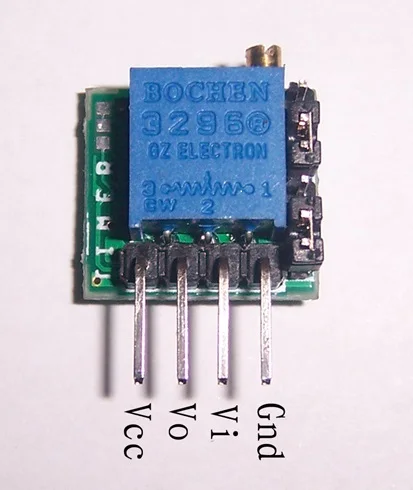

Бесплатная доставка AT43 AT43H модуль схемы задержки таймерный переключатель на



Функция Описание:1 Мощность на автоматическом сбросе, всенаправленный выход, после задержки времени, выход Vo на высоком уровне. После сброса сигнала высокого уровня входной сигнал Vo сбрасывается, выход Vi открыт, и выход Vo высок через некоторое время. Или: питание от автоматического сброса, высокий уровень выхода Vo, через некоторое время задержка, Выход выхода Vo открытая цепь. После сброса сигнала высокого уровня входной сигнал Vo сбрасывается, выход Vi высок, и время задержки задерживается, и выход Vo открыт. Вышеуказанные 2 режима с помощью модуля jumper free switch.2. Диапазон регулировки задержки времени около 1 сек-20 часов;3. Высокий уровень мощности привода до 1500ма (короткое время позволяет 2500ма).4 источника питания напряжение: AT43 постоянного тока типа "AT43H; 3V-12V постоянного тока типа 6,5 V-27VРабочий ток 5 модулей:AT43 Тип 3V ---- 0.7mA--- Подача заявки на 1.4mA время 5V--- Подача заявки на 3.7mA времени 12VAT43H Тип 3V ---- 0.3mA--- Подача заявки на 0.6mA время 5V--- Подача заявки на 1.7mA времени 12V--- Подача заявки на 4.4mA время 24VПримечание: При использовании модуля отрицательный электрод нагрузки подключается к отрицательному электроду, и нагрузка подключается к клемме Vo положительного электрода. Положительный полюс контрольной нагрузки отключен.Модуль снабжен защитным диодом и конденсатором отключения питания, который может быть непосредственно подключен к индуктивной нагрузке реле и не подключен к параллельному диоду.Этот модуль имеет преимущества небольшого размера, времени диапазона времени, а также пропорции времени перемычки, длительное время применения времени, не нужно тратить много времени в процессе регулировки.Две. Применение:Переключатель задержки времени, таймер и т. д.Три: использование методов:1 время задержки может быть скорректировано модулем на себе, диапазон около 1 сек-20 часов, см. Следующую иллюстрацию.Выходной уровень 2.Vo с помощью настроек перемычки см. Инструкции ниже.  1,2,3 трех штифта, используемых для установки времени диапазона времени, 1-2 подключенных синхронизации в течение 1 секунды-290 секунд регулируемый; 2-3 подключенных времени для расширения 256 раз, для 256 секунд-20,5 часов регулируется.4,5,6 трех штифтов, используемых для установки модуля вывода Vo, 5-6 подключений, мощность на начальном состоянии и выход сброса высоки, время от времени до выхода открытой цепи; 4-5 подключение, мощность на начальном состоянии и сброс вывода открыты, время от времени до вывода высокого уровня.Против часовой стрелки для регулировки потенциометра, время уменьшается, отрегулируйте время потенциометра, чтобы увеличить время.Перемычка диапазона времени в обычное время двух позиций для отношений 256:1. Для этого требуется 8 часов задержки, вы можете сначала использовать Соединительный колпачок 1-2 с двумя контактами, время задержки установлено на 8/256 = 0,03125 (H) = 112,5 (s), И затем поместите колпачок перемычки 2-3 два контакта можно подключить. Это значительно сокращает время отладки. Процесс отладки должен носить секундомер. Четыре. Размеры:Размер без штифта 15 мм * 11 мм * 8 мм. Pin шаг 2,54 мм.Пять. Обратите внимание:Более 1 из параметров измеряется под напряжением 5 В, что может немного отличаться от другого напряжения;2 неточные цепи, не применимые к требованиям высоких и важных случаев.Шесть. Определение типа:Vcc: источник питания;Vo: выход;Vi: входной сигнал триггера (триггер высокого уровня);Заземление: источника питания
