Линейный источник питания 220 в поворот положительный и отрицательный 5 3 В 12

Линейный источник питания 220 в поворот положительный и отрицательный 5 3 В 12

Многодетный Линейный DC Регулируемый блок питания

1. Применение продукта:

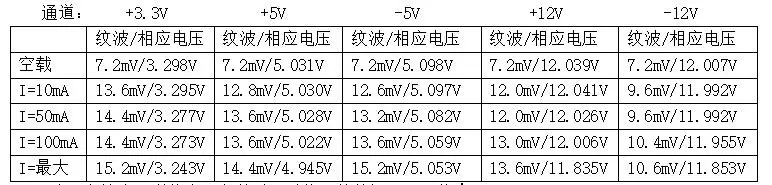

Многодетный линейный Регулируемый источник питания постоянного тока состоит из четырех частей: преобразование напряжения, выпрямление, фильтрация и регулирование напряжения. Этот продукт представляет собой многоканальный выход с ± 5 В, + 3,3 В, ± VADJ регулируемой и небольшой пульсацией. Напряжение пульсации каждого канала составляет 7,2 мВ без нагрузки, а максимальный выходной ток-650ма. Он обеспечивает более стабильное и надежное питание для внешнего подключения цепи. Он принимает 8 Вт трансформатор и имеет регулируемый выходной диапазон 1,25 В-12 В, что удобно для пользователей. Дополнительные сведения см. В разделе «Информация о приложении» этого листа данных.

2. Физическая карта продукта:

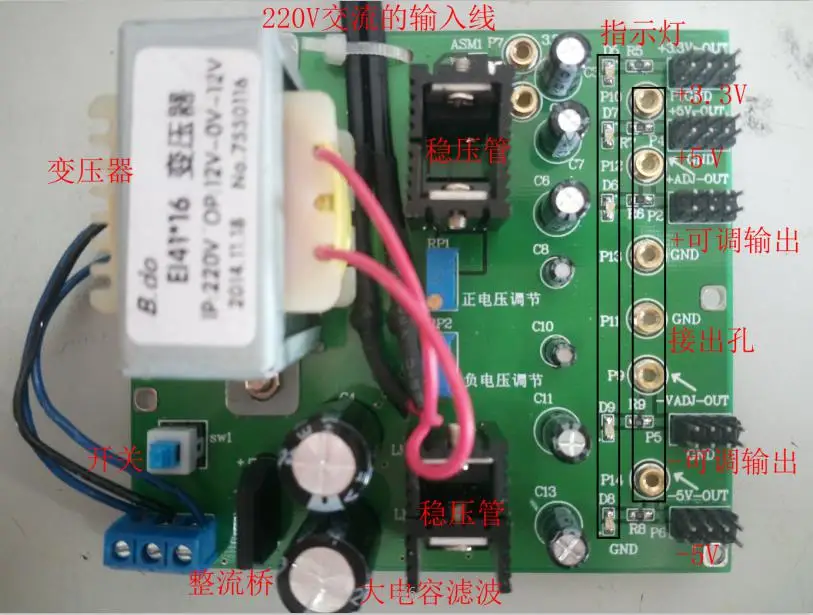

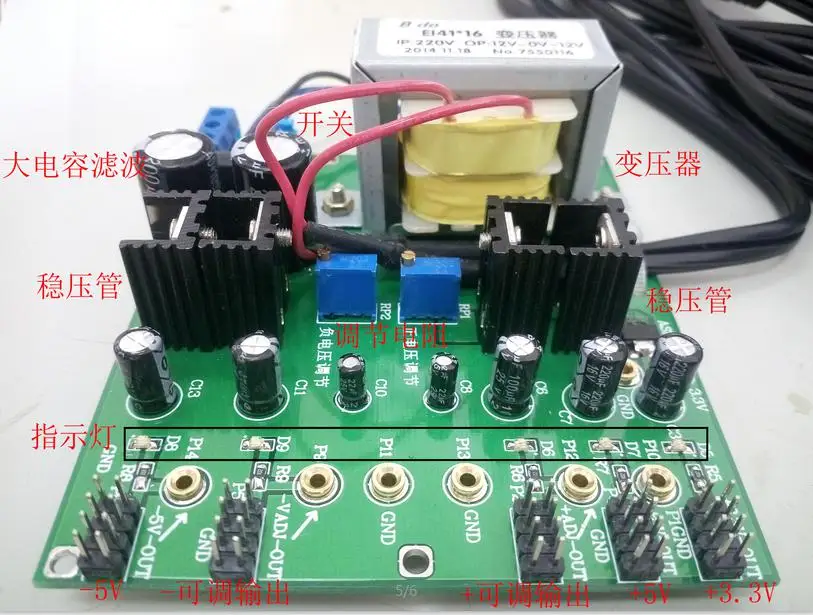

V1.0 физическая карта

Технические индикаторы:

Основные Входные параметры:

(1) 220 В AC вход питания.

(2) имеет двойной трансформатор 12 В.

Основные выходные параметры:

(1) Линейный Регулируемый источник питания постоянного тока, 5 видов выходной мощности, соответственно + 3,3 В, ± 5 В, ± Регулируемое напряжение (регулируемое напряжение в следующей таблице регулируется до ± 12 в пульсации измерения).

(2) уникальный дизайн, каждый блок питания имеет отверстие для доступа, которое удобно для пользовательского мультиметра интерфейса.

Основные продукты, используемые в продукте:

8 Вт трансформатор двойной выход, KBP206 выпрямитель мост, LM7805, LM7905, LM317, LM337, ASM1117-3.3V и т. Д.

Размер продукта:

Длина * ширина * высота = 9*10*4 см

Вес продукта:

260 г
