Релейный модуль ESP8266 с Wi Fi для управления умным домом 5 В/12 В 2/4

Релейный модуль ESP8266 с Wi Fi для управления умным домом 5 В/12 В 2/4

Пожалуйста, обратите внимание: У нас есть документы на большинство товаров в нашем магазине

Если вам это нужно, свяжитесь с нами:)

1. Описание:

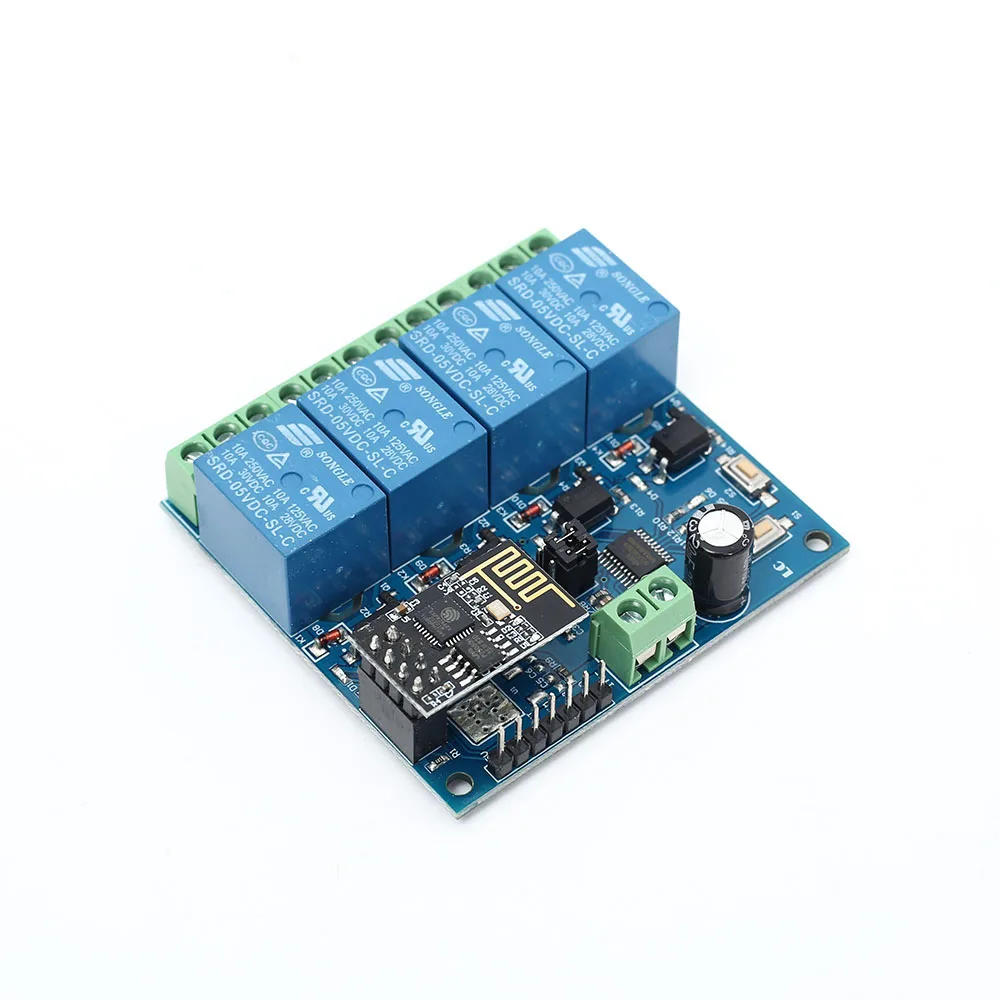

ESP8266 WIFI 4-Канальный Релейный Модуль 4 WIFI реле канала WIFI релейный модуль с ESP8266 WIFI модуль и зрелый 8 бит MCU, с профессиональным переключением цепи питания. Он может управлять реле с помощью приложения Android phone в локальной сети (LAN). Легко установить.

2. Особенности:

1>. Интегрированный дизайн.

2>. Дистанционное управление с помощью приложения.

3>. 5 в постоянного тока рабочий источник питания.

4>. На борту высокого качества MCU и ESP8266 WIFI модуль.

5>. Поддержка двух режимов работы:

Режим 1: мобильный телефон подключается к Wi-Fi модулю напрямую.

Режим 2: мобильный телефон и WIFI модуль переносятся на роутер вместе.

Дополнительные характеристики: релейный модуль USB (без ESP8266).

6>. Расстояние передачи:

В открытой среде, когда мобильный телефон переносит модуль Wi-Fi, максимальное расстояние передачи составляет 100 метров.

Когда модуль Wi-Fi и сотовый телефон несут на маршрутизаторе в то же время расстояние передачи сигнала зависит от сигнала маршрутизатора.

7>. Используйте технологию Smartconfig для завершения конфигурации учетной записи и пароля модуля Wi-Fi ESP8266 в мобильном приложении. Настроенная учетная запись и пароль будут запоминаться после выключения питания.

8>. Оптопара изолированный выход, безопасный и надежный.

9>. Плата содержит 220V,10A/250V AC 10A/30V DC Songle оригинальный реле, который может непрерывно поглощать 100000 раз, с защитой от тока диода и короткое время отклика.

10>. Материал PCB и производственный процесс соответствуют стандартам RoHS.

11>. Бортовой светодиодный индикатор реле, режим и Рабочий СВЕТОДИОДНЫЙ индикатор статуи.

12>. Защищены UART интерфейс отладки и MCU порт загрузки для программы.

3. Параметры:

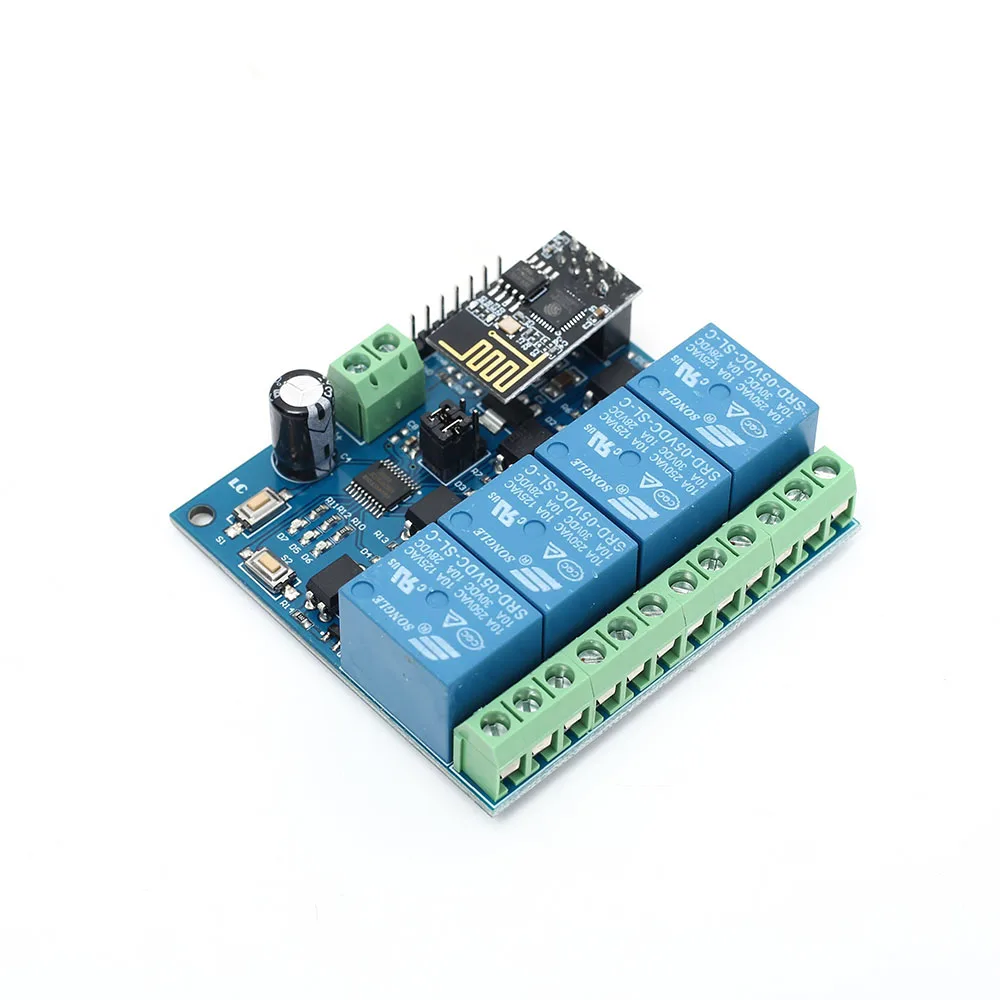

1>. Название продукта: DC 5V ESP8266 WI-FI 4-Канальный Релейный Модуль

2>. Рабочее напряжение: 5 В/12 В постоянного тока

3>. Напряжение нагрузки: 30 В постоянного тока 10A/250 В переменного тока 10A

4>. Рабочая температура:-40 ℃ ~ 85 ℃

5>. Рабочая влажность: 0% ~ 95% относительной влажности

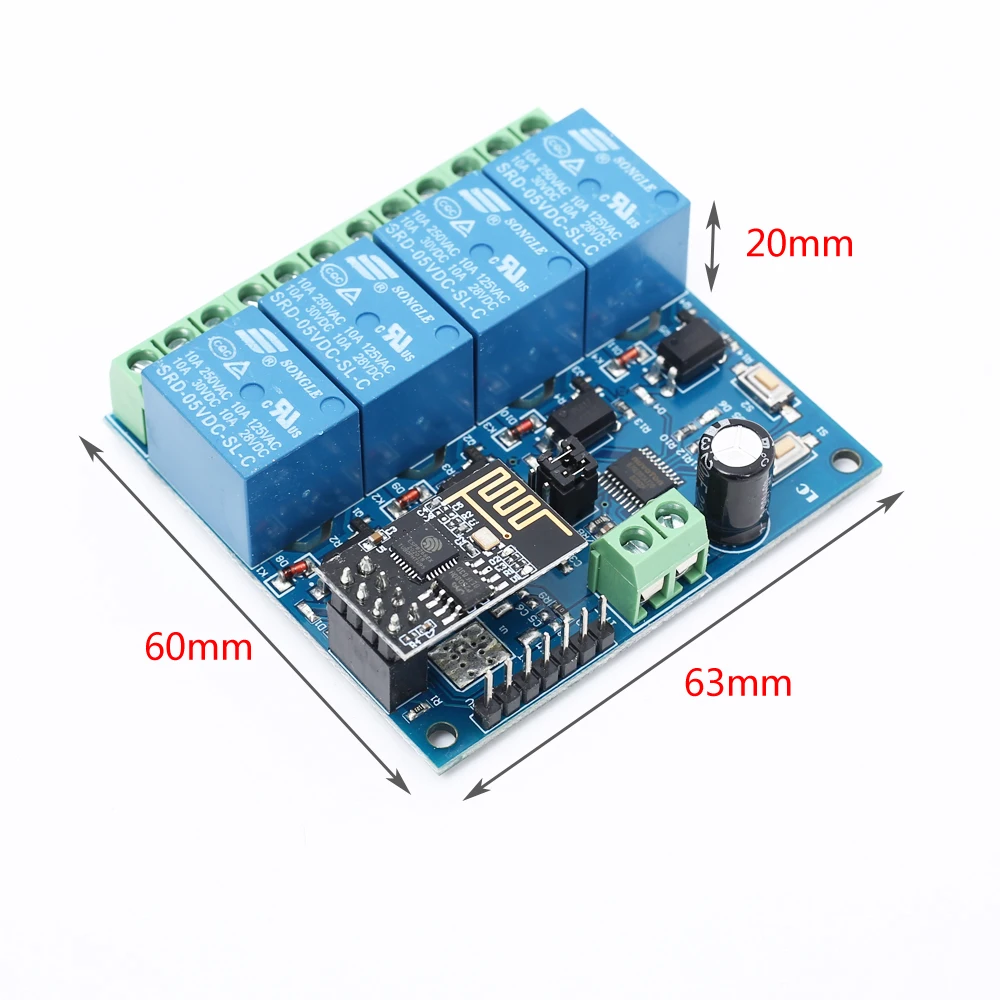

6>. Размер: 63*60*20 мм

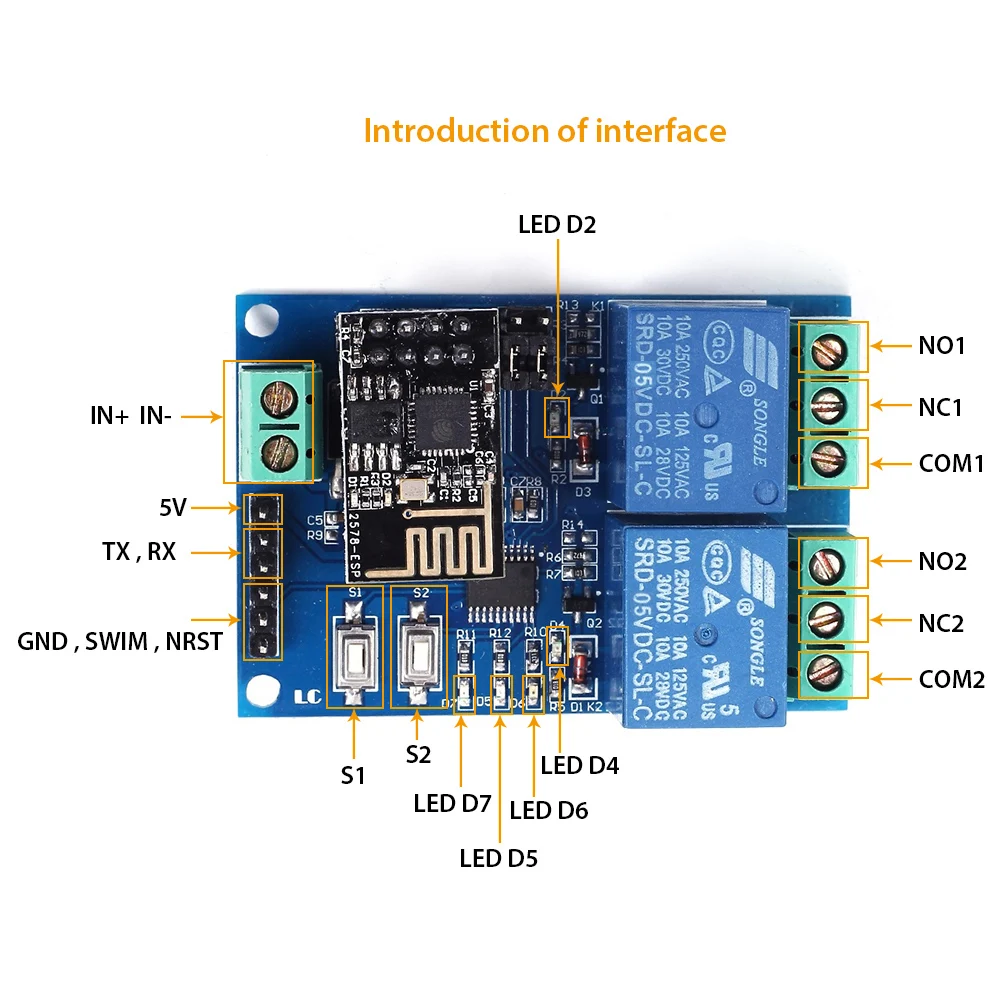

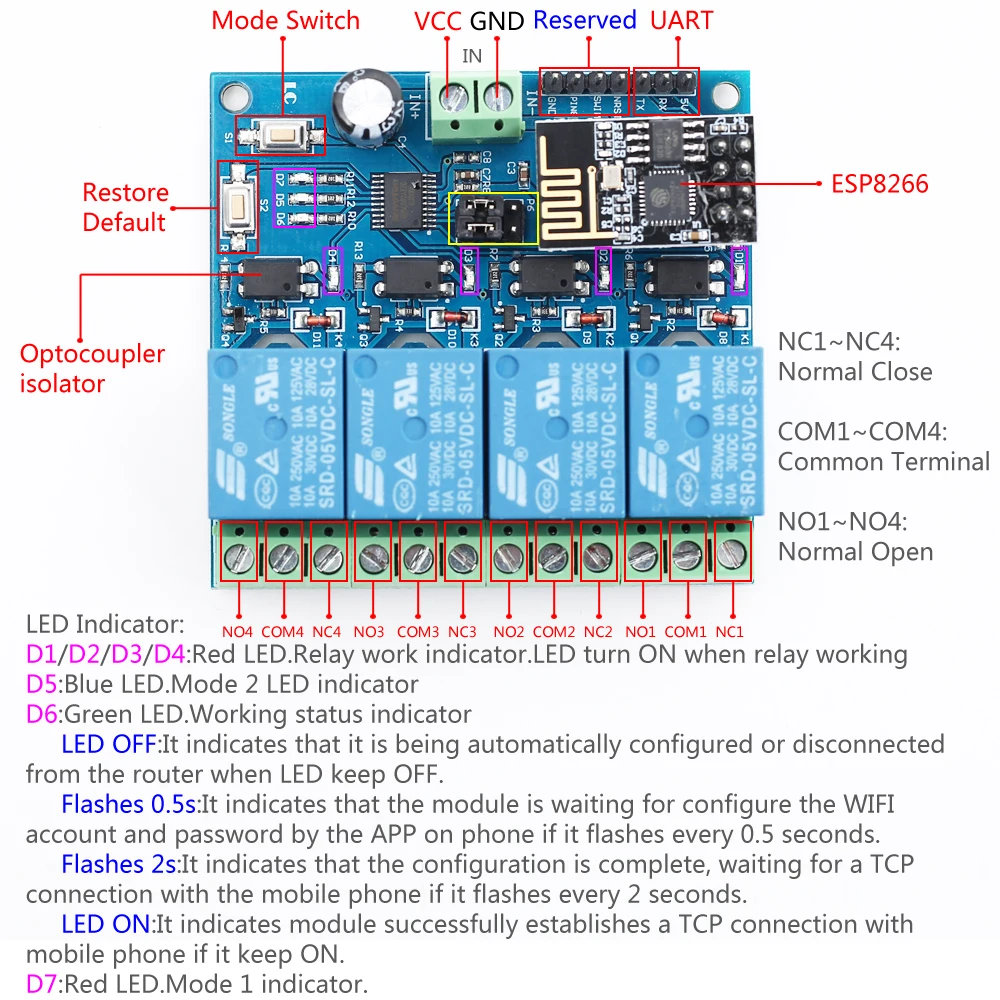

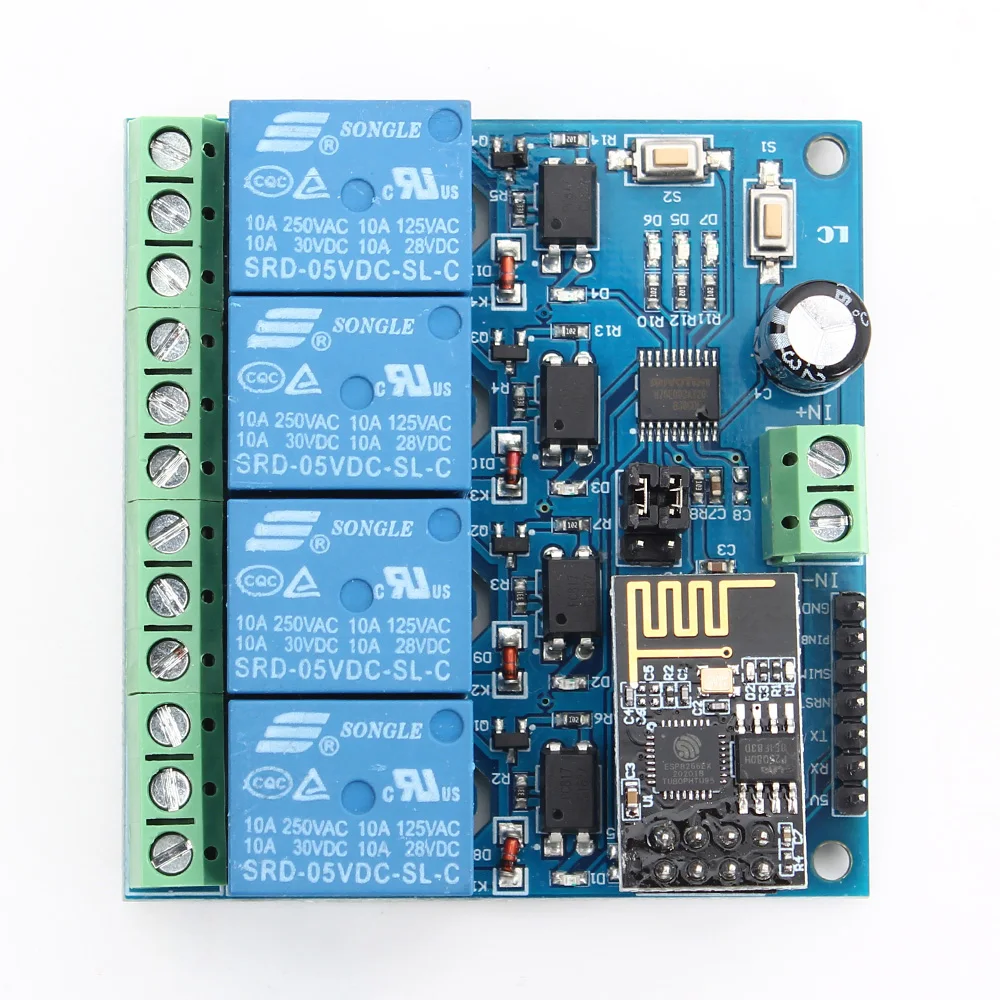

4. Описание порта:

1>.IN +: мощность положительная. Рабочее напряжение входного терминала

2>.IN-: мощность отрицательная. Рабочее напряжение входного терминала

3>.5 В/RX/TX/GND: коммуникационная плата интерфейса UART

4>.NRST/PIN8/SWIN/GND: интерфейс загрузки кода для управления IC от производителя.

5>. Кнопка S1: используется для переключения режима работы (режим по умолчанию 1)

6>. Кнопка S2: восстановление заводских настроек.

7>.D1 ~ D4: красный светодиодный индикатор. Релейный рабочий индикатор. Светодиодный индикатор включается при работе реле.

8>.D5: синий светодиодный индикатор. Режим 2 светодиодный индикатор.

9>.D6: зеленый светодиодный индикатор рабочего состояния.

9,1>. Светодиодный ВЫКЛ: это означает, что он автоматически настраивается или отключен от маршрутизатора, когда светодиодный индикатор выключен.

9,2>. Вспышки 0.5s: это означает, что модуль ждет настроить WI-FI учетная запись и пароль с помощью приложения на телефоне в том случае, если он начинает мигать каждые 0,5 секунд.

9,3>. Мигает 2 s: это означает, что Конфигурация завершена, ожидая TCP соединение с мобильный телефон, если он мигает каждые 2 секунды.

9,4>. Светодиодный: это означает, что модуль успешно устанавливает TCP соединение с мобильный телефон, если он продолжает работать.

10>.D7: красный светодиодный индикатор. Режим 1.

11>. Джемпер:

11,1>. Установите колпачок перемычки: рабочий статус по умолчанию. Это означает, что модуль работает в нормальном состоянии.

11,2>. Снимите колпачок перемычки: Проверьте ESP8266 модуль отдельно от USB в TTL конвертер (не рекомендуется).

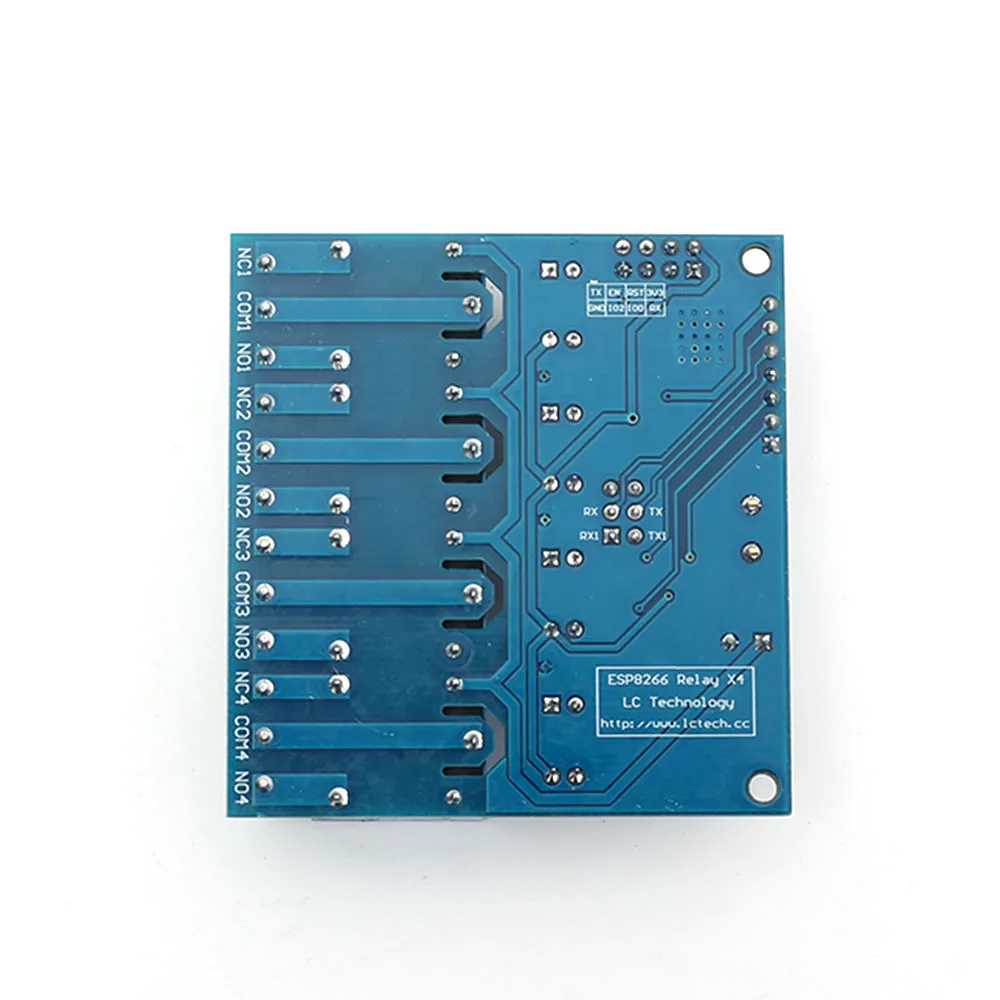

12>.COM1 ~ COM4: общий порт от реле.

13>.NC1 ~ NC4: нормальное закрытие. Подключается к COM по умолчанию. Висит при работе реле

14>.NO1 ~ NO4: нормальное открытие. По умолчанию он отключается к COM. Подключение к COM при работе реле.

15>. Команда управления реле (Шестигранная):

Выключите первое реле: A0 01 00 A1

Включите первое реле: A0 01 01 A2

Выключите второе реле: A0 02 00 A2

Включите второе реле: A0 02 01 A3

Выключите третье реле: A0 03 00 A3

Включите третье реле: A0 03 01 A4

Выключите четвертое реле: A0 04 00 A4

Включите четвертое реле: A0 04 01 A5

5. Метод конфигурации:

1>. Подключите источник питания постоянного тока 5 В/12 В на входном терминале lsquoIN + rsquo и lsquoIN-rsquo, который отмечен на печатной плате.

2>. Установите приложение lsquoEspTouch_Demorsquo на телефон Android. Используйте r для настройки номера учетной записи WIFI и пароля в режиме 2, чтобы использовать его в первый раз.

3>. Установите TCP transport tool APP lsquoEasyTCP_20rsquo на телефон Android. Используется для отправки команды управления реле, нажмите lsquoSWITCHrsquo, затем нажмите серый квадрат в интерфейсе для ввода имени и содержимого команды управления реле соответственно (формат команды является шестигранным).

6. Режим работы 1 (телефон переносит WIFI модуль напрямую):

1>. Это означает, что Конфигурация завершена, если зеленый светодиодный Цикл мигает от 4 секунд замедляется до 2 секунд после включения питания;

2>. Модуль отправляет сигнал точки доступа Wi-Fi, который можно просмотреть в сети Wi-Fi на мобильный телефон, а затем выбрать сеть.

3>. Откройте приложение «easytcp _ 20», нажмите «Подключение», введите ip-адрес: 192.168.4.1 и номер порта 8080., а затем нажмите «Подключение». Зеленый светодиодный Цикл мигает от 2 секунд, чтобы сохранить после успешного подключения. Нажмите на серую площадь, чтобы отправить инструкцию для управления переключателем реле.

7. Режим работы 2 (телефон и WIFI модуль несут на маршрутизаторе вместе):

1>. Короткое нажатие кнопки S1 для переключения режима работы в режим 2, когда зеленый светодиодный индикатор мигает от 4 секунд замедляется до 2 секунд после включения. Затем включается синий светодиодный индикатор. Зеленый светодиодный мигает циклом от питания в течение 2 секунд быстрее до 0,5 секунд. Это означает, что ESP8266 ждет приложения «EspTouch_Demo» для настройки номера учетной записи WIFI и пароля.

2>. Откройте приложение lsquoEspTouch_Demorsquo и введите пароль маршрутизатора, а затем нажмите lsquoconfirmmrsquo.

3>. Подождите, пока конфигурация преуспеет. Когда на интерфейсе приложения появится ip-адрес ESP8266 (например, 192.168.0.174). Это означает, что модуль ESP8266 успешно подключен к маршрутизатору, и учетная запись и пароль автоматически запоминаются. В следующий раз, когда пользователь войдет в режим 2, он автоматически подключится (около 20-60 секунд);

Примечание: rsquo192.168.0.174rsquo этот IP адрес динамически присваивается модулю ESP8266 маршрутизатором. Адрес может измениться после следующего повторного подключения. Пользователь может просмотреть ip-адрес в режиме реального времени модуля ESP8266 в списке устройств маршрутизатора.

4>. Откройте приложение «EasyTCP_20», нажмите «подключить», введите ip-адрес модуля ESP8266: 192.168.0.174 и номер порта 8080, а затем нажмите «подключить». После успешного подключения зеленый мигание от 2 секунд, чтобы сохранить. Нажмите на серый квадрат, чтобы отправить инструкцию для управления переключателем реле.

8. Дополнительные функции (используется в качестве usb-реле):

1>. Удалите модуль ESP8266.

2>. Подготовьте конвертер USB в TTL самостоятельно и подключите его к модулю.

3>. Выберите режим 1 и Откройте программное обеспечение для отладки UART, например SSCOM32 после того, как зеленый светодиодный индикатор мигает каждые 2 секунды.

4>. Установите скорость передачи данных на 115200. Отправьте команду управления в гексадецимальном для управления реле.

9. Примечание:

1>. В первый раз, это займет немного больше времени (около 1 минуты), чтобы настроить пароль WIFI. После завершения конфигурации потребуется 20 секунд, чтобы автоматически подключиться к следующей загрузке.

2>. Если пользователь хочет изменить маршрутизатор, пользователь может сбросить или нажать кнопку S2 (учетная запись WIFI и пароль предыдущей памяти будут очищены нажатием кнопки S2), И учетная запись WIFI и пароль будут настроены для esp8266 в режиме 2.

3>. Когда сигнал маршрутизатора памяти ESP8266 очень слабый или нет в сервисной области, приведет к приостановке подключения, зеленый светильник погаснет и попробует подключиться автоматически, кнопки в процессе являются недействительными, когда зеленый светильник изменяется на 2 секунды медленная вспышка, что означает, что он вернулся к подключению.

4>. Эту кнопку можно использовать, когда зеленый светильник замедлится на 2 секунды или включится в режим 1 и режим 2, а остальное самостоятельно настраивается на чипе или ожидает процесса настройки, И кнопка недействительна.

5>. Мобильный телефон и esp8266 автоматически отключат TCP соединение, если нет передачи данных более 6 минут. Затем нажмите «CONNNECT» в правом верхнем углу приложения «EasyTCP 20», чтобы восстановить соединение.

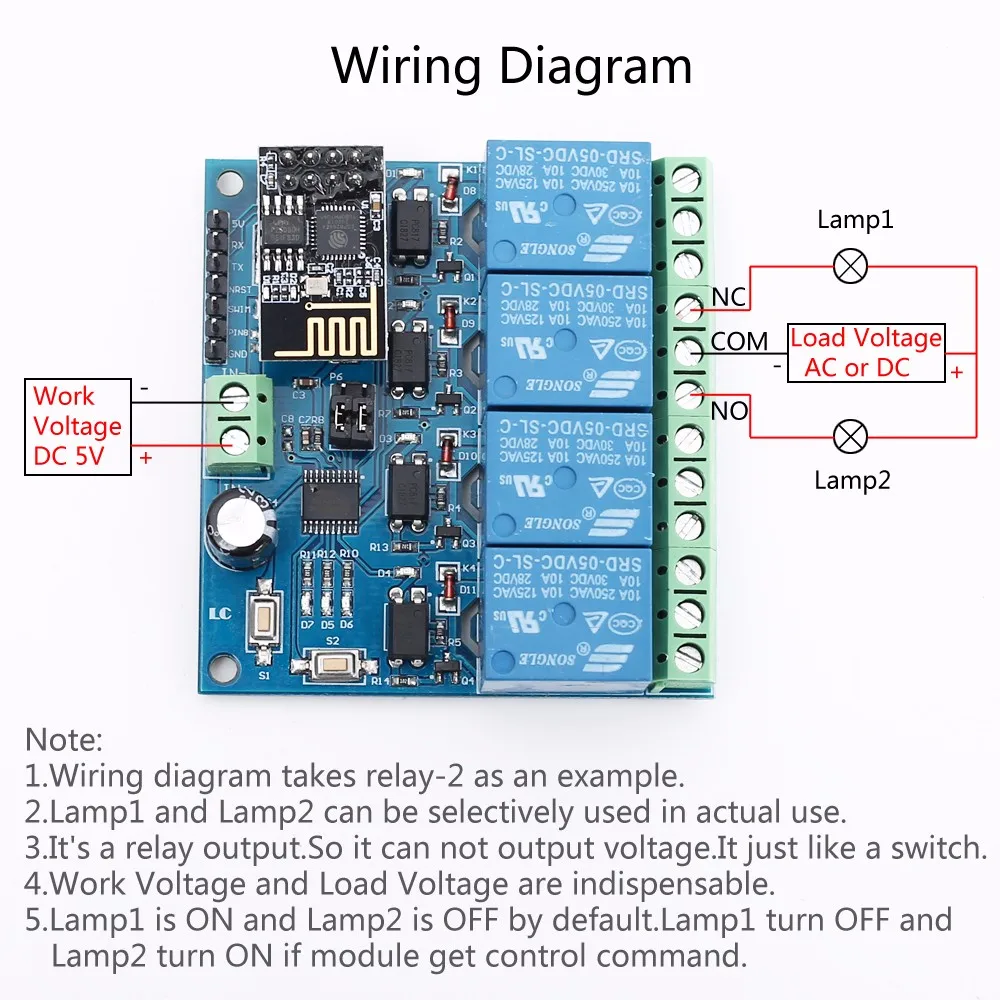

6>. Это релейный выход. Поэтому он не может выводить напряжение. Он так же, как выключатель. Рабочее напряжение и напряжение нагрузки незаменимы.

7>. Перед использованием ознакомьтесь с руководством и описанием.

10. Применение:

1>. Умный дом. Пульт дистанционного управления бытовой техникой, такой как кондиционер, электрические вентиляторы, рисоварки, фонари и т. Д.

2>. Автоматическое управление двигателем

3>. Производственная мастерская интеллектуальная работа

4>. Интеллектуальный фермерский контроль

11. Посылка:

1>.1 шт. DC 5V/12V ESP8266 WI-FI 4-Канальный Релейный модуль;

============================================================================================

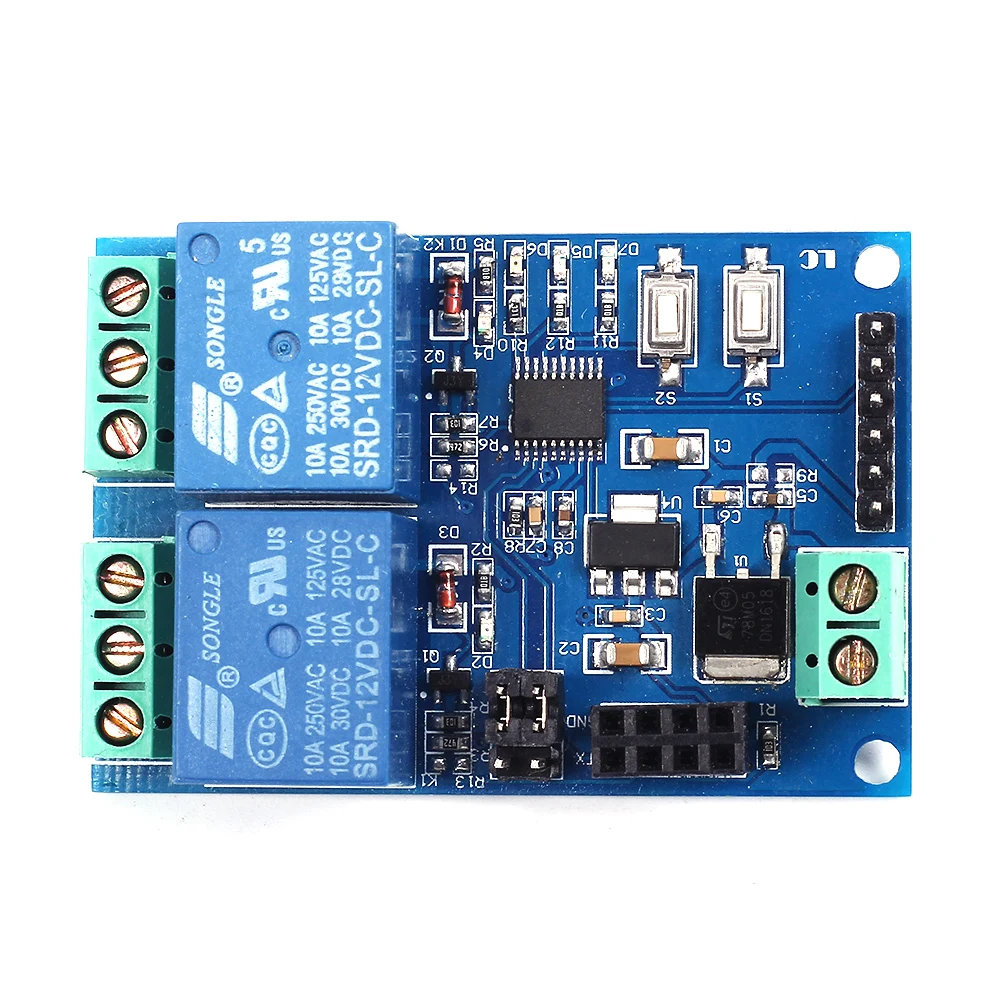

1. Описание:

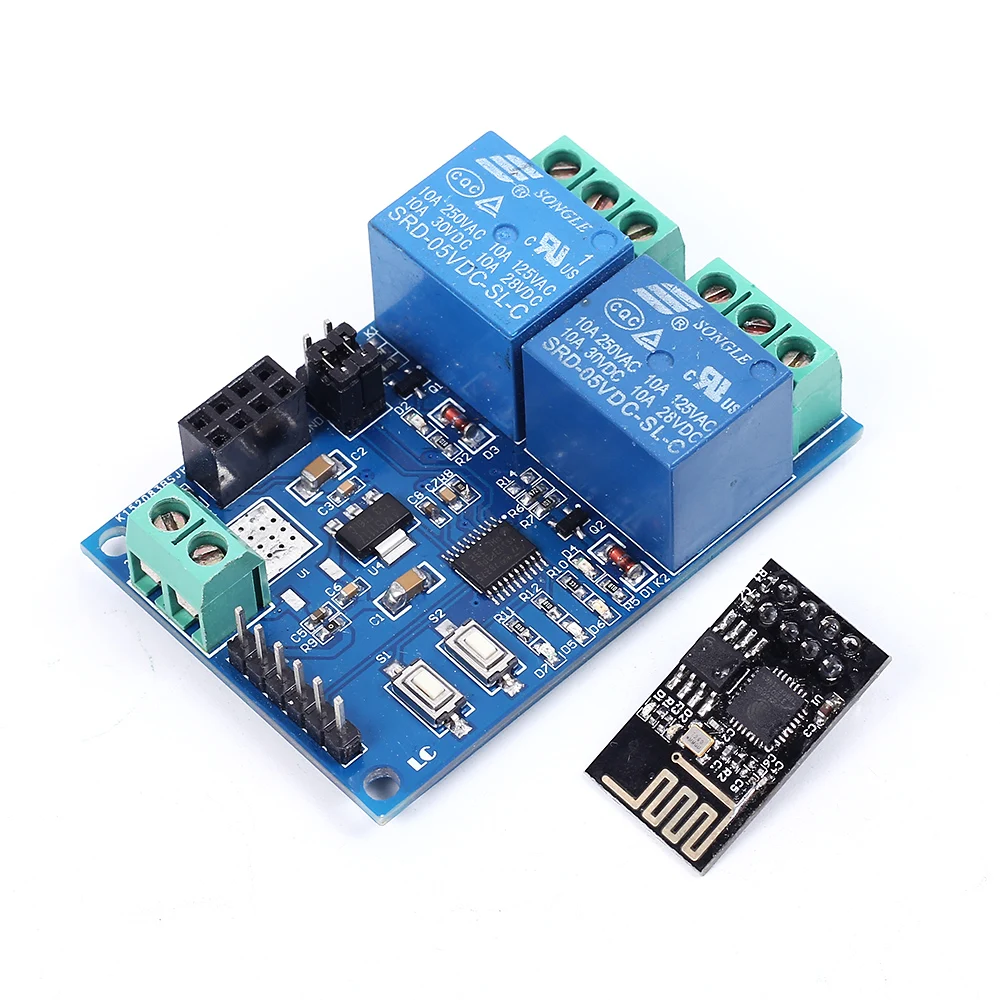

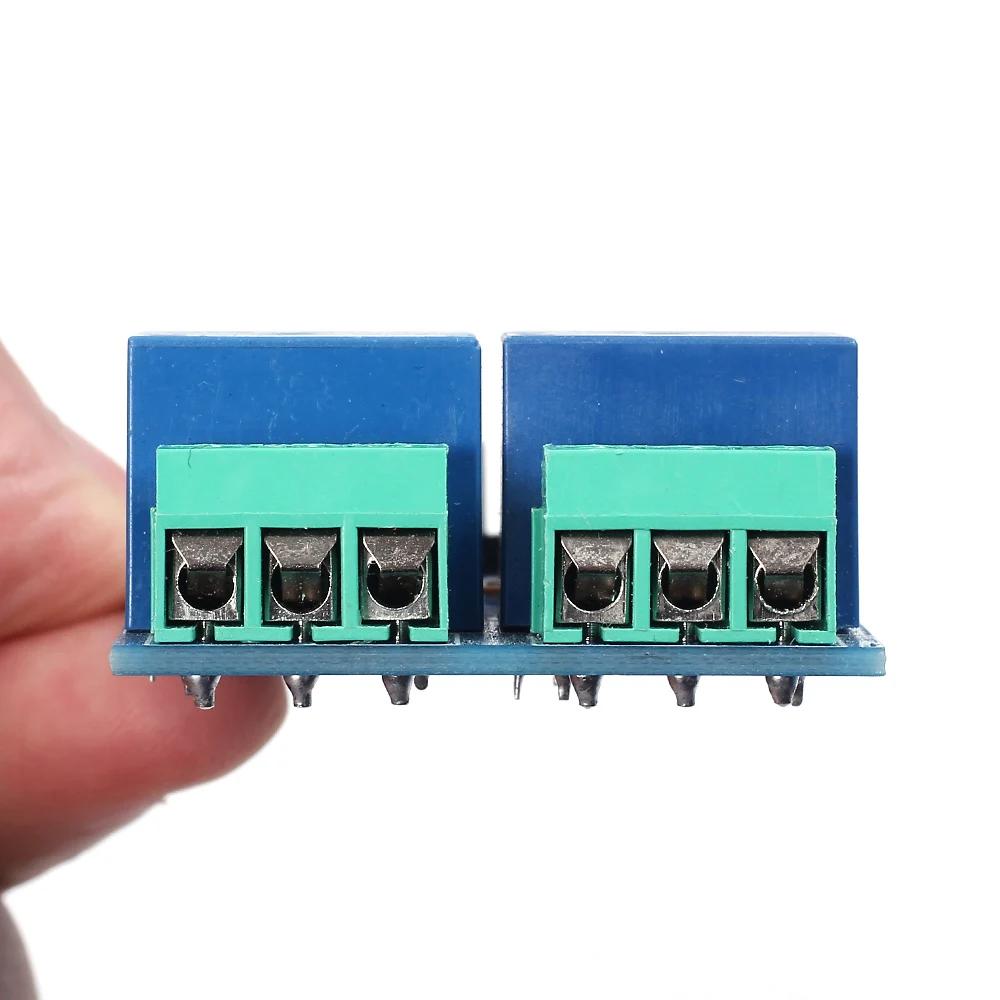

5V 12V двухъядерный процессор Wi-Fi модуль реле использует ESP-01 как модуль Wi-Fi и совместим с 8 бит MCU чипов. Только простая Настройка процесса может осуществить Беспроводное управление 2 способ реле с помощью мобильный телефон приложение в локальной сети.

2. Функция:

1>. Встроенный высокопроизводительный микропроцессор STM8S103 и ESP-01 WiFi модули.

2>. Модуль имеет 2 режима работы:

Режим 1: мобильный телефон непосредственно установлен на модуле Wi-Fi.

Режим 2: мобильные телефоны и WiFi модули оснащены на маршрутизаторах одновременно

Дополнительная функция: его также можно использовать в качестве usb-реле при вытягивании ESP-01.

3>. Расстояние передачи:

В открытой среде максимальное стабильное расстояние передачи составляет 100 м, когда мобильный телефон установлен на модуле WiFi.

4>. Когда модуль Wi-Fi и мобильный телефон переносятся на маршрутизатор одновременно, расстояние передачи зависит от силы сигнала маршрутизатора.

5>. Использование технологии Smartcongig на мобильный телефон в приложении ESP-01 модулем Wi-Fi для завершения настройки учетной записи и пароля, настройки имени пользователя и функции памяти паролей.

6>. Бортовой 12V, 10A/250V AC 10A/30 реле постоянного тока, который может быть непрерывно вытянуть для 100 тысяч раз, имеет диод защита от разрядки, короткое время отклика.

7>. Выбор режима платы и индикатор рабочего состояния в реальном времени.

8>. Сдержанный интерфейс отладки UART и интерфейс загрузки программы STM8 SWIM.

9>. Размер платы: 59*40 мм.

3. Инструкции по эксплуатации:

Перед использованием подготовьте следующие инструменты:

5V/1A 12V/1A адаптер питания при помощи приложений и ESP сенсорный -- демо

Шаг 1: адаптер питания 12 В/1 А, положительные и отрицательные полюсы питания подключаются к модулю + и IN- of соответственно.

Шаг 2: установка мобильных терминалов Android App 'esp Touch-Dem "для первого использования режима работы 2 для ESP-01 конфигурации модуля WiFi номер учетной записи и пароль.

Шаг 3: мобильный терминал Android для установки приложения «Easy TCP--20», TCP инструмент для трансмиссии, используемый для отправки инструкций управления реле. Нажмите на кнопку «переключатель», а затем введите 2 инструкции управления реле и названия и содержимое (форма инструкции шестигранной) серыми блоками в интерфейсе.

4. Инструкции по использованию двух режимов работы и дополнительной функции:

Режим работы 1 (мобильный телефон установлен на модуле ESP-01) инструкции:

1>. Подключите модуль ESP-01, модуль питания. Примерно через 4 секунды зеленый светильник менялся от вымирания до 2 секунд мигания. Описание конфигурации завершена.

2>. Сигнал точки доступа, отправленный на мобильный телефон, подключенный к модулю ESP--01.

3>. Открывает приложение «Easy TCP--20» и нажимает кнопку «CONNECT». После успешного подключения зеленый светильник медленно мигает от 2 секунд до нормального. Нажмите на серую коробку, чтобы отправить инструкции по управлению переключателем реле.

Режим работы 2 (мобильные телефоны и WiFi модули оснащены на маршрутизаторах одновременно) инструкции:

1>. Подключите ESP--01 модуль, модуль питания, светильник зеленый светильник в медленная вспышка, затем нажмите S1 кнопку, чтобы переключиться в режим 2. Синий светильник, примерно через 1 минуту до 0.5S flash, указав ожидание «Esp Touch-Demo» «APP» для своей конфигурации учетную запись WiFi и пароль.

2>. В это время телефонная линия подключена к маршрутизатору. Откройте «Esp Touch- Demo» «APP», введите пароль маршрутизатора, нажмите «Подтвердить».

3>. Ждем успеха конфигурации, когда интерфейс приложения появится ESP-01 ip-адресе (например, 192.168.0.189), указав, что модуль ESP--01 успешно подключен к маршрутизатору, и автоматически запомните номер учетной записи и пароль. Следующий режим входа 2 автоматически подключается (около 20-60 с для подключения).

Важно отметить, что ip-адрес 192.168.0.189 динамически присваивается ESP-01 модулю маршрутизатором. Адрес может измениться после следующего повторного подключения. Вы можете увидеть ip-адрес в реальном времени модуля ESP-01 в списке устройств маршрутизатора.

4>. Открывает приложение «Easy TCP--20» и нажимает кнопку «CONNECT». Когда соединение успешно, зеленый светильник мигает от 2 секунд до нормального. Нажмите на серую коробку, чтобы отправить инструкции по управлению переключателем реле.

Дополнительная функция инструкции по уходу за изделием

5. Теплые советы:

1>. В первый раз использование конфигурации WIFI Пароль будет немного дольше (около 1 минут). После завершения следующей конфигурации загрузки требуется всего 20 секунд, может быть автоматически подключен.

2>. Если вы хотите заменить роутер, отключение питания может перезапустить или нажмите кнопку S2 (нажмите клавишу S2, чтобы удалить предыдущую учетную запись WIFI и пароль). В режиме 2 для настройки ESP--01 учетной записи WiFi и пароля.

3>. Сигнал маршрутизатора, когда память ESP--01 слаба или не приводит к прерыванию соединения в области обслуживания, зеленый светильник погаснет и постараемся подключиться автоматически. Ключ в этом процессе для недопустимого состояния. Когда зеленый светильник в течение 2 секунд и медленно восстанавливает соединение, которое мигает.

4>. Режим 1 и режим 2 только когда зеленый светильник в течение 2 секунд и медленно мигает или стабильная кнопка используется для остальной части чипа, самостоятельная конфигурация или ожидание процесса настройки. Клавиша недействительна.

5>. ESP--01 и ESP--01 не имеют механизма таймаута, мобильный телефон с более чем 6 минут автоматически отключит TCP. Затем нажмите на приложение «Easy TCP--20» в правом верхнем углу «CONNECT», чтобы восстановить соединение.
