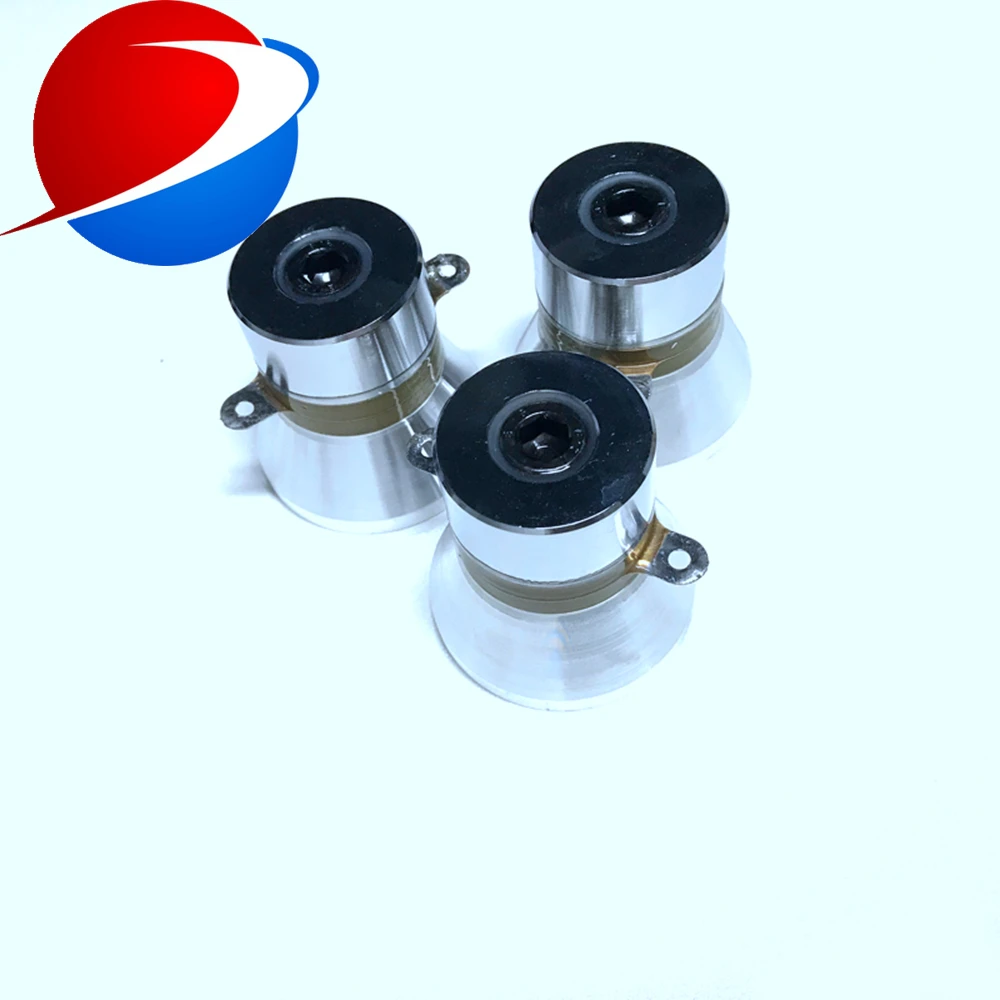

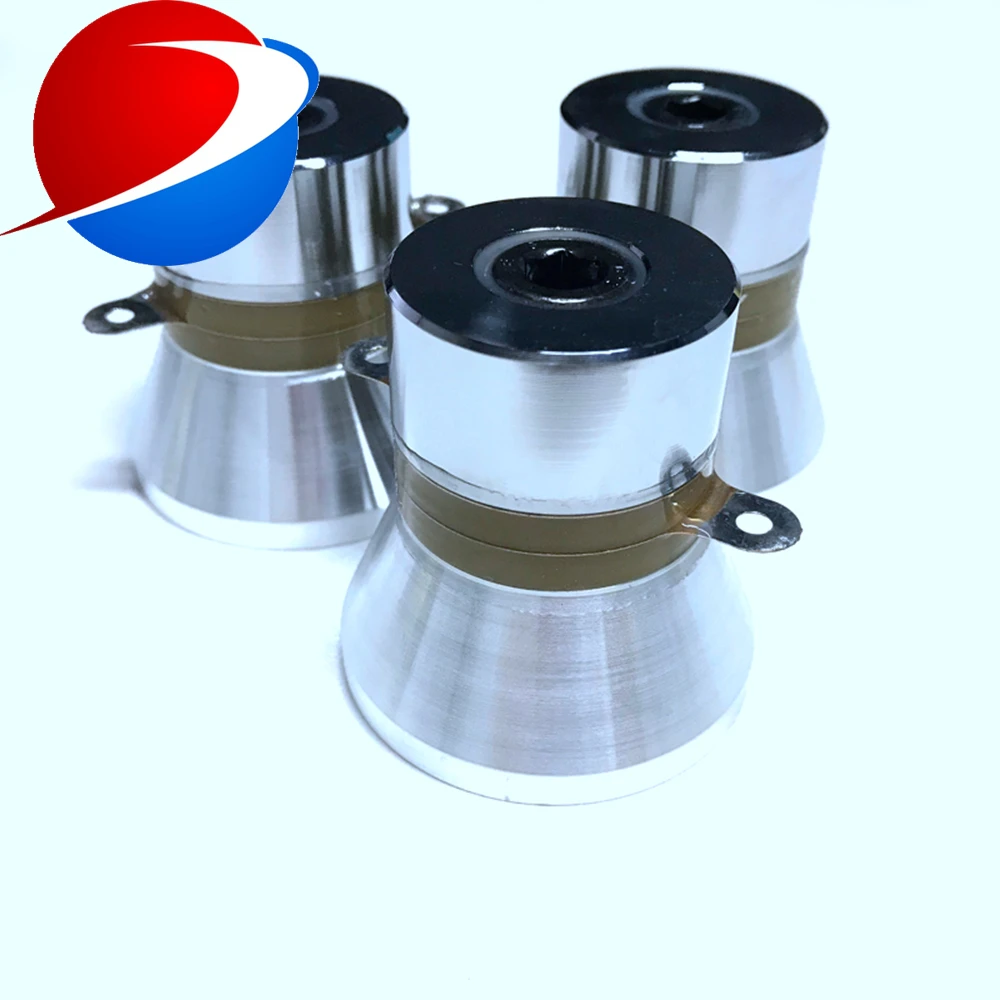

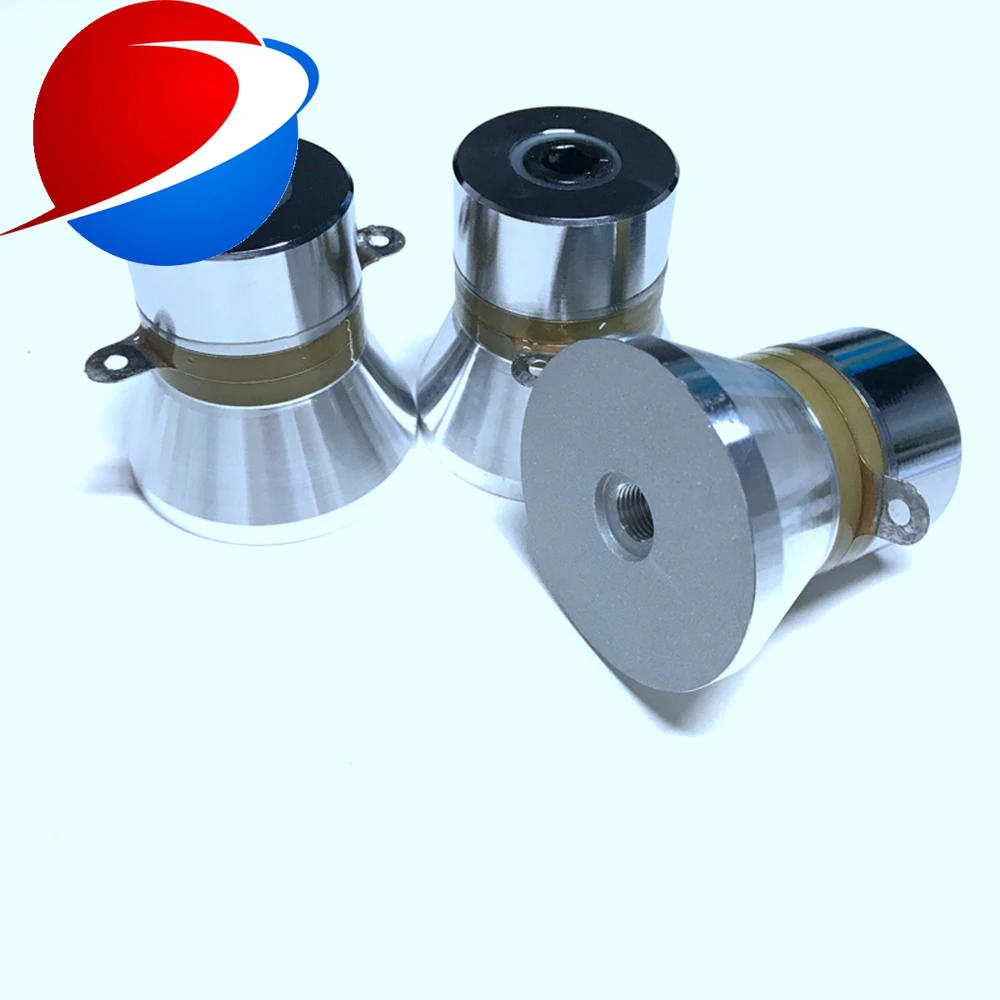

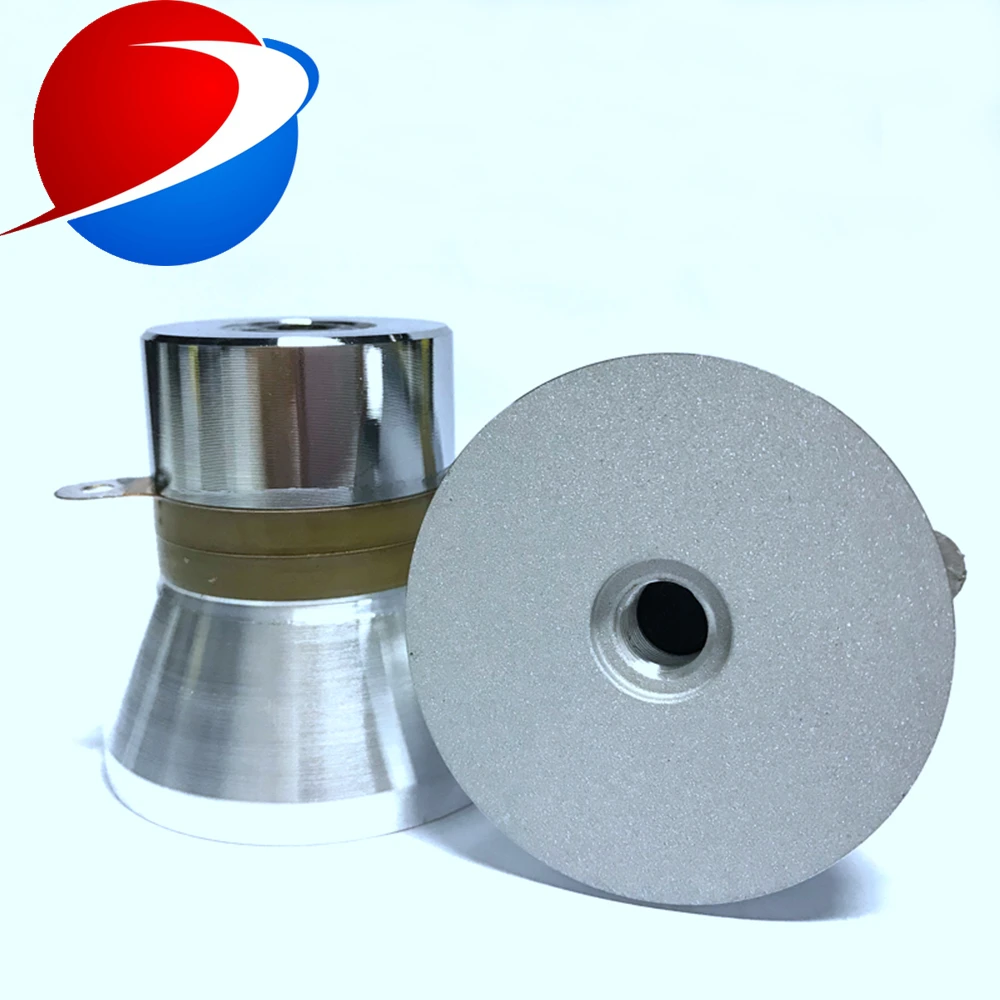

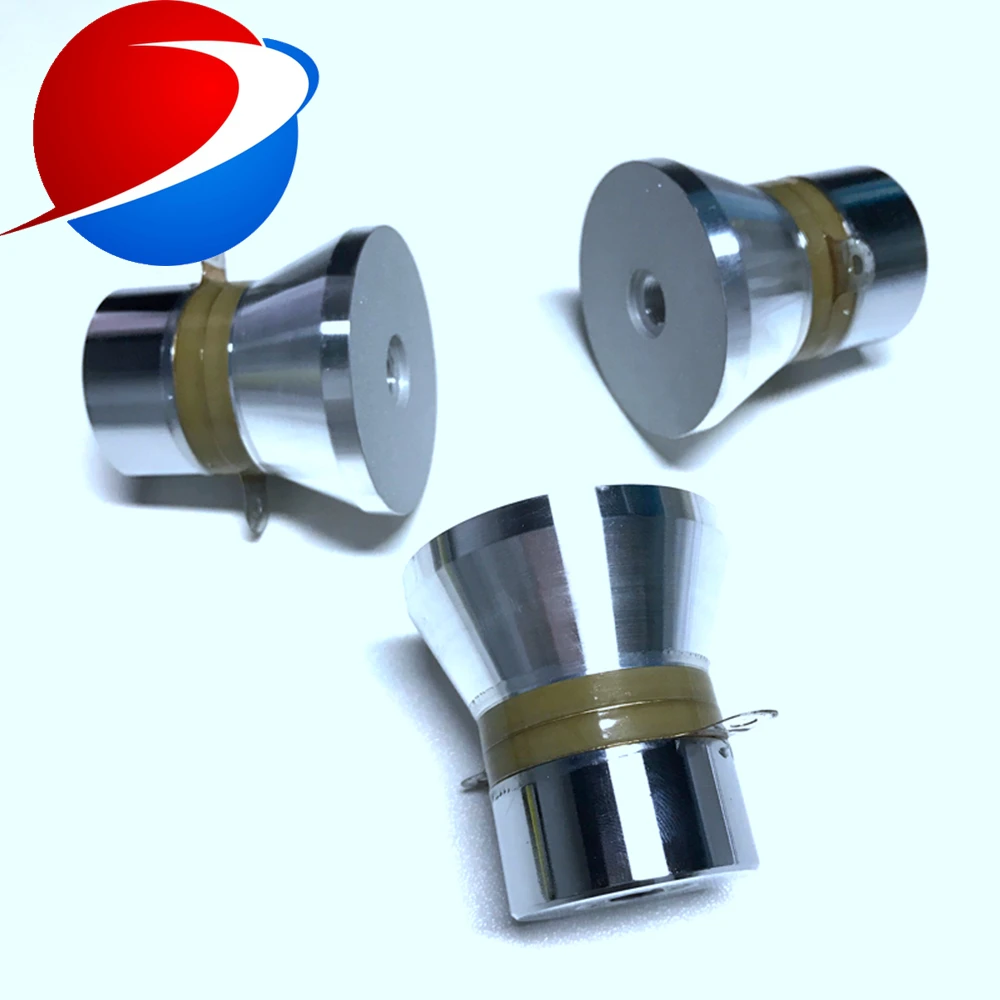

33 кГц ультразвуковой пьезоэлектрический преобразователь 60 Вт с генератором для

33 кГц ультразвуковой пьезоэлектрический преобразователь 60 Вт с генератором для ультразвукового очистного бака, преобразователь Настройка соответствия играет важную роль в системе ультразвукового генератора. Во-первых, когда ультразвуковой преобразователь находится в резонансном состоянии, он, как правило, представляет Емкостное состояние. Благодаря подходящей сети, Емкостное сопротивление компенсируется, таким образом, что нагрузка ультразвукового генератора будет как можно ближе к чистому импедансу, с тем чтобы уменьшить компоненты реактивной мощности. Соответствие сопротивления: в соответствии с теорией переменного тока, когда сопротивление электропитания и сопротивление нагрузки равны, нагрузка может получить максимальный заряд. Потому что ультразвуковой датчик имеет характерную сопротивление модель, сопротивление, характерные для источника питания и несет ответственность за весь ультразвуковой генератор изменяется для всей сети, И соответствующие параметры выбираются, чтобы сделать сопротивление нагрузки ближе к импедансу электропитания, так что ультразвуковая волна может получить более крупную электроэнергию. В настоящее время отечественные и зарубежные исследователи проводили тщательные исследования по подходящей сети ультразвуковых преобразователей. Исходя из эквивалентные схемы, простое L-C соответствующая сеть используется для того, чтобы получить максимальное Преобразование энергии питания и повысить эффективность ультразвукового датчика. С точки зрения режима excitation ультразвукового преобразователя, его можно разделить на два режима excitation: режим самостимуляции и режим самостимуляции. Потому что вибрационных режимов двух генераторы отличаются друг от друга, для его генератор, необходимо знать точные параметры ультразвукового датчика, в том числе с рабочей частоты. Значение индуктивности, которое необходимо подключить, может быть примерно рассчитано по расчетной формуле, в то время как генератор самостимуляции обычно определяет рабочую частоту, подключив значение индуктивности. С точки зрения соответствия импеданса, как это сделать, изучено. Подходящая сеть состоит из импульсного трансформатора и R, L и C между генератором и ультразвуковым преобразователем. На основе анализа основного Принцип ультразвукового преобразователя и электрической аналоговой цепи, изучены соответствие емкости, индуктивность, соответствие LC и Т-образное соответствие, И указаны основные методы подсчета данных подходящих режимов и параметров, и каждое совпадение изучено. Преимущества и недостатки этих двух подходящих вариантов имеют хорошее справочное значение для статического соответствия. Рассматривая характеристики соответствия серии индуктивности и параллельного соответствия индуктивности на частоте ультразвукового преобразователя, сочетая преимущества этих двух подходящих вариантов, предлагается подходящая к сети L-type, И влияния этих подходящих методы на частоту работы и изменения коэффициента электромеханической связи, сравните, Который обеспечивает один для статического соответствия сети. Способы посадки.7. Высокая производительность: Механическая Q, высокая вибрация, высокая амплитуда

ТипДлина (мм)Вес (г)Частота (кГц)Резонанс импеданс
(Ω)Статический Ёмкость
(PF) ± 10%Входная мощность (Вт)UCE-UT-20100
PZT-8
94
900
20
10-20
5200
100
UCE-UT-25100
PZT-477
710
25
10-20
6600
100
UCE-UT-28120
PZT-466
720
28
10-20
7800
120
UCE-UT-28100
PZT-866
625
28
10-20
5200
100
UCE-UT-28100
PZT-466
624
28
10-20
6600
100
UCE-UT-30100
PZT-861
555
30
10-20
5200
100
UCE-UT-2560
PZT-477
530
25
10-20
5400
60
UCE-UT-2860
PZT-868
470
28
10-20
3800
60
UCE-UT-2850
PZT-482
425
28
10-20
4100
50
UCE-UT-3360
PZT-858
420
33
10-20
3800
60
UCE-UT-4060
PZT-855
300
40
10-20
3800
60
UCE-UT-4060
PZT-456
310
40
10-20
5400
60
UCE-UT-4050
PZT-454
260
40
10-20
4100
50
UCE-UT-4050-1
PZT-457
300
40
10-20
4100
50
UCE-UT-5435
PZT-436
135
54
10-20
3200
35

28 кГц/100W Ультразвуковой очиститель преобразователь pzt-4 для уборки с системой полуавтоматического управления



Ультразвуковой преобразователь/пьезо преобразователь/пьезоэлектрический преобразователь приложения:

Ультразвуковой преобразователь, ультразвуковой очиститель и промышленная ультразвуковая машина для очистки
