Трехфазный шаговый двигатель 110BYG350E 220 В 8 А длина корпуса мм крутящий момент 25 нм

Трехфазный шаговый двигатель 110BYG350E 220 В 8 А длина корпуса мм крутящий момент 25 нм

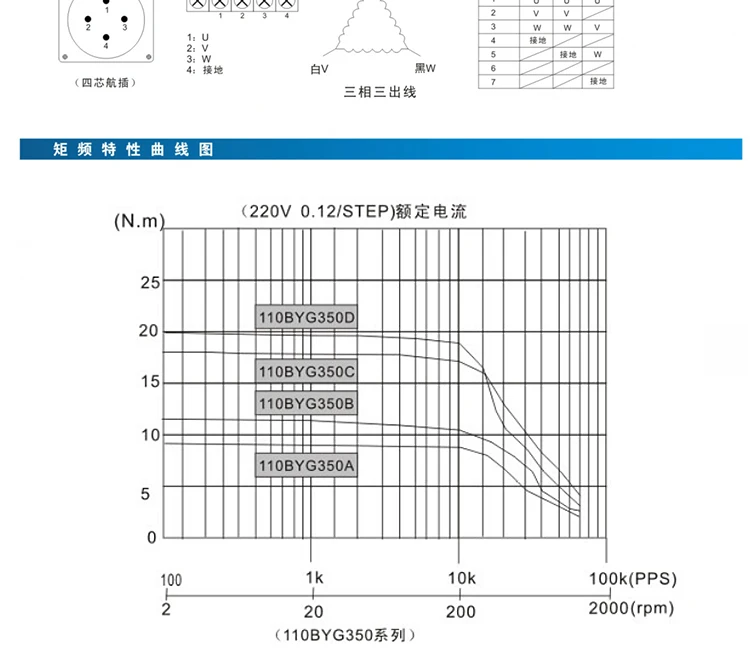

Скорость вращения: крутящий момент опускается более 200 об/мин за одну минуту, а максимальный-500-600 об/мин.

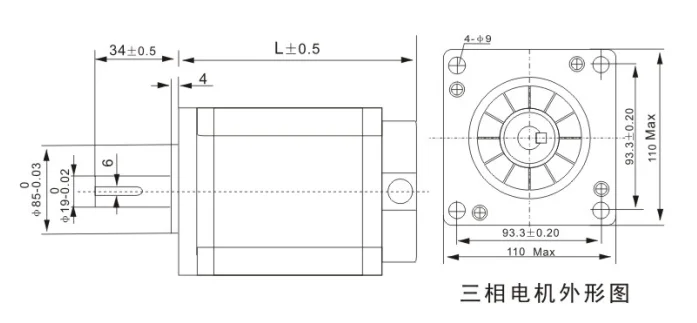

Длина корпуса: 220 мм Выходной крутящий момент: 25 нм

Диаметр выходного вала: 19 мм режим вала: одиночный выходной вал

Ток двигателя: 8А сопротивление температуры двигателя: 85 градусов или меньше

Режим выхода: трехфазный трехпроводной (красная линия подключена к U, белая линия подключена к V, зеленая линия подключена к W)

Внутренняя эмалированная проволока двигателя устойчива к высоким температурам на 180 °; Она выше 120 ° на рынке. Низкое сопротивление, использование n35sh магнитной стали; Высокая термостойкость; Сильная Магнитная сила.

Два: параметры привода

Модель параметров привода: 3ND2283

Импульсный сигнал: 3,3 V/5V/24V Совместимость. Нет необходимости в резисторе резистора

Входное напряжение: AC (AC) 220 В адаптируется к суровой среде сетки

Параметры сегментации: 400-30000 сегментов

Микрошаг делится на 16 типов, количество шагов составляет 30000 шагов/оборотов; Диапазон тока составляет 2.0A-10A, и есть схемы защиты, такие как половинный поток, перенапряжения и перегрузки по току. Этот привод работает от сети переменного тока и имеет Рабочий диапазон 220 В переменного тока.

Импортные компоненты, стабильные и прочные, сильная защита от помех, ускоренное ускорение, высокая стоимость

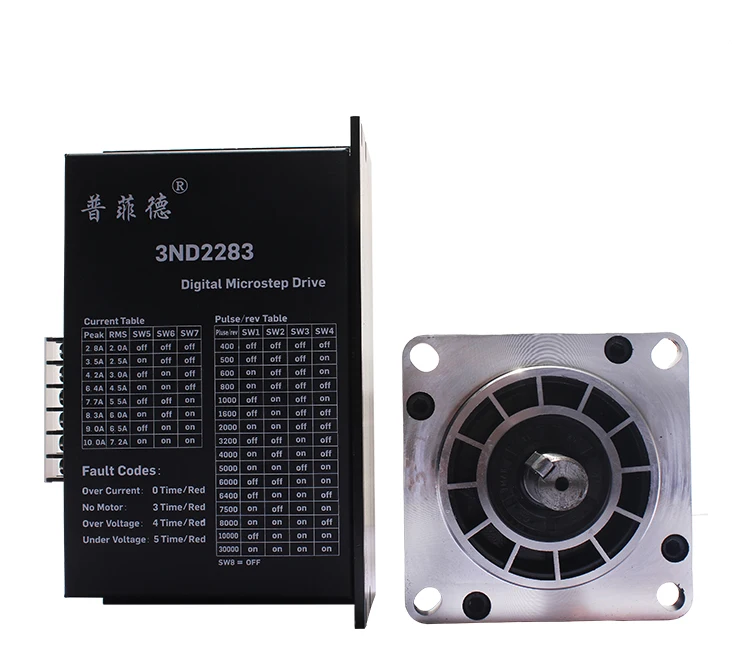

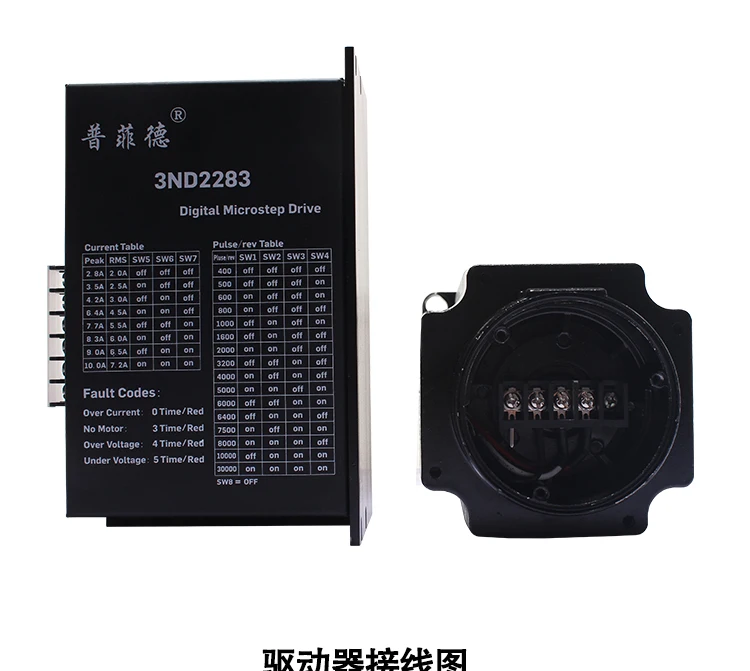

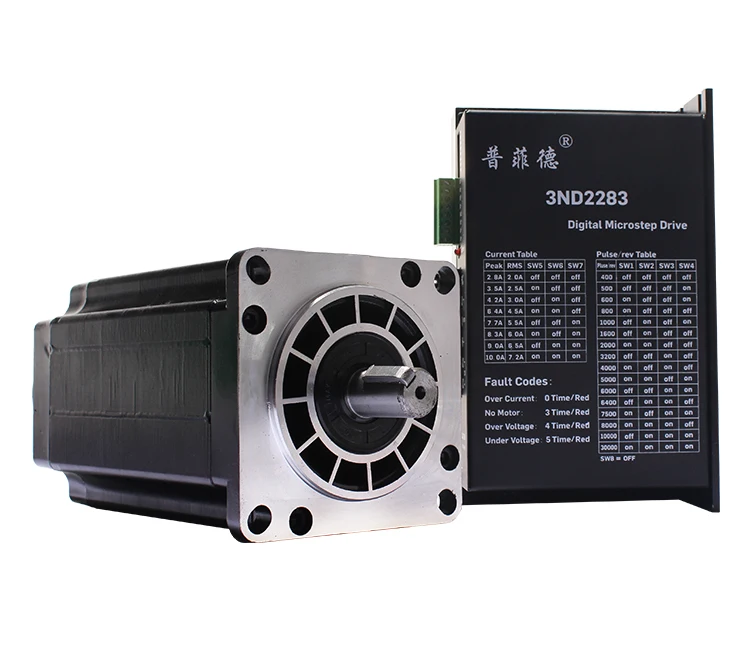

110 комплектов наборов шагового двигателя включают: 1 привод, 1 двигатель, 3 м линия двигателя 1

Цифровой Драйвер DSP: 3ND2283-DSP

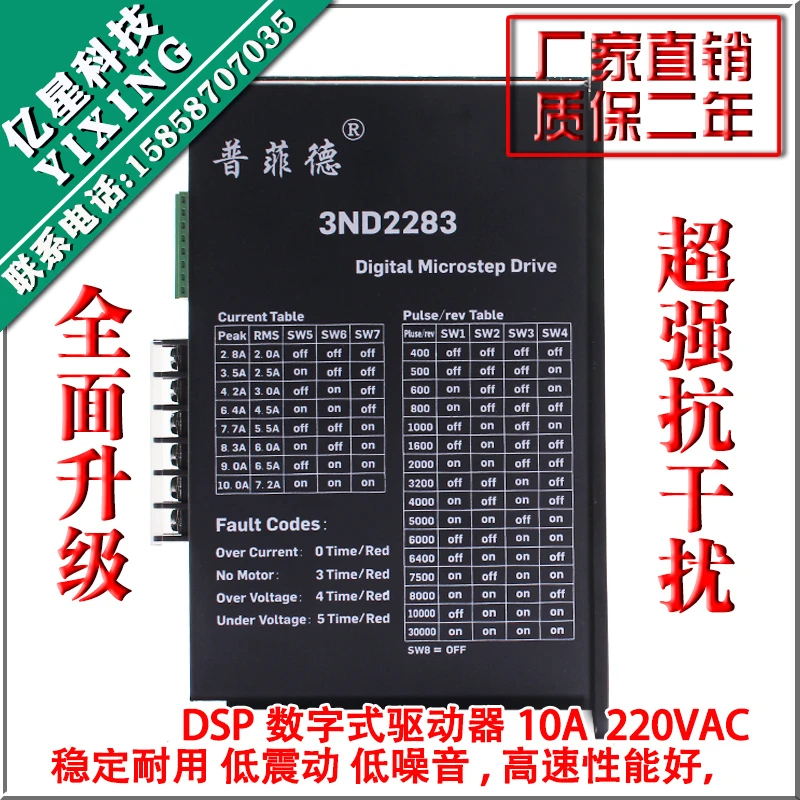

Цифровой трехфазный Драйвер шагового двигателя DSP 3ND2283-DSP

3ND2283 трехфазный Гибридный Драйвер

Описание продукта:

В 3ND2283 представляет собой новый Цифровой трехфазный Драйвер шагового двигателя, который использует 32-битный DSP технология для того чтобы управлять 86, 110, и 130 трехфазный Гибридный шаговые двигатели. Микрошаг делится на 16 типов, количество шагов составляет 30000 шагов/оборотов; Диапазон пикового тока составляет 2,8а-10,0а, а выходной ток-8 видов, которые могут удовлетворить потребности применения в большинстве случаев. Благодаря встроенному в микро-сегментации технологии, даже в чехол с низким содержанием подразделение, высокое подразделение может быть достигнут, с низкой, средней и высокой скоростью Бег плавно и низким уровнем шума. Он имеет схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Внутренняя функция автоматической настройки встроена в привод, который может автоматически генерировать отличные рабочие параметры для различных двигателей и ограничивать производительность двигателя. Этот драйвер работает от сети переменного тока. Рекомендуемый рабочий диапазон составляет AC110V-220V.

Особенности

1, новинка 32-бит DSP технология

2. Низкая вибрация, низкое энергопотребление и низкий уровень шума двигателя

3. Функция автоматической настройки параметров двигателя

4, встроенное высокое подразделение, низкая скорость работы очень стабильная.

5, адаптируется к обычному Ян, одиночный импульсный режим

6, с перенапряжением, пониженным напряжением, коротким замыканием и другими функциями защиты

7. Ток автоматически уменьшается наполовину в состоянии покоя.

8, оптопара изоляция дифференциальный сигнал вход

9, фаза отключения питания автоматическая память

Сигнал Описание интерфейса

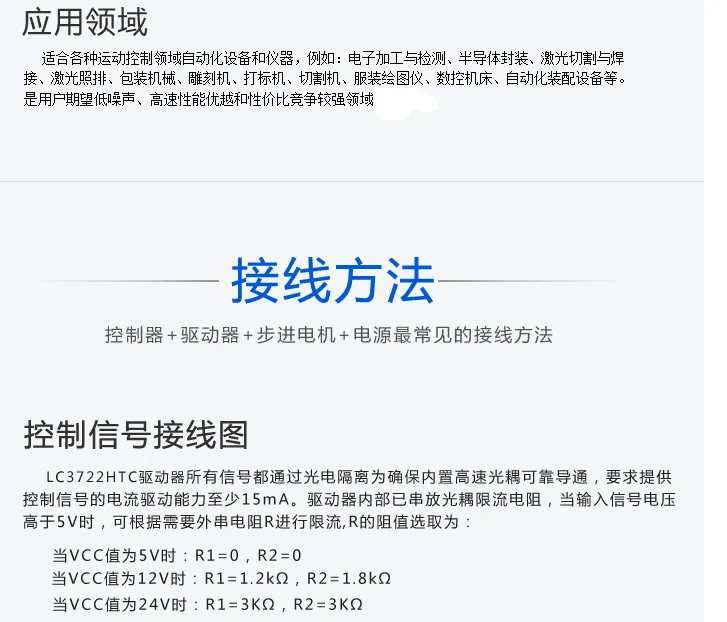

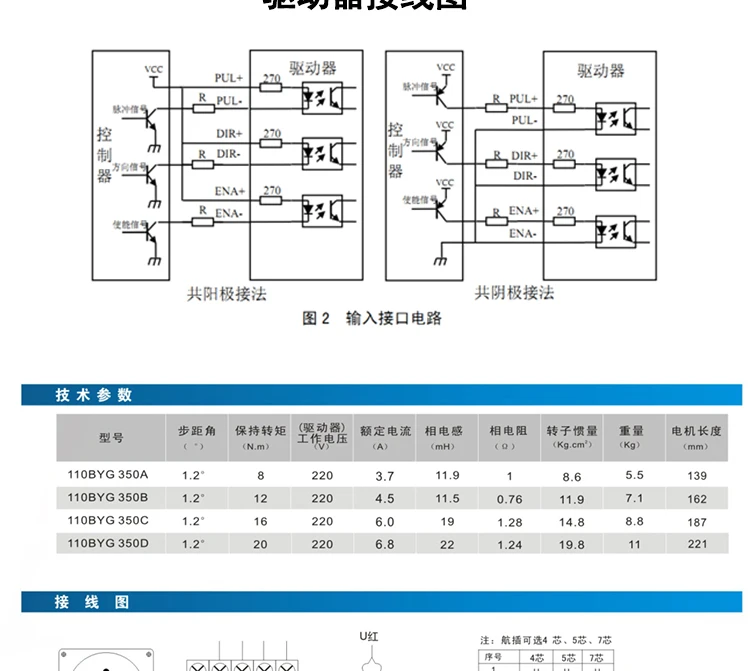

Драйвер 3ND2283 использует дифференциальную схему интерфейса для дифференциальных сигналов, одиночный общий катод и общие анодные интерфейсы, и встроенный высокоскоростной оптопара, который принимает сигналы от длинных линий, открытых коллекторов, И PNP выходные схемы. Теперь возьмите открытый коллектор и выход PNP в качестве примера. Схема интерфейса выглядит следующим образом:

Примечание: пульс и направление драйвера могут быть адаптированы к напряжению сигнала 5 В-24 В, R = 0, пользователю не нужен внешний резистор.

Применение поле

Подходит для всех видов среднего и крупного оборудования автоматизации и инструментов, таких как: гравировальный станок, упаковочная машина, автомат для резки, станок с ЧПУ, автоматическое сборочное оборудование и т. д.

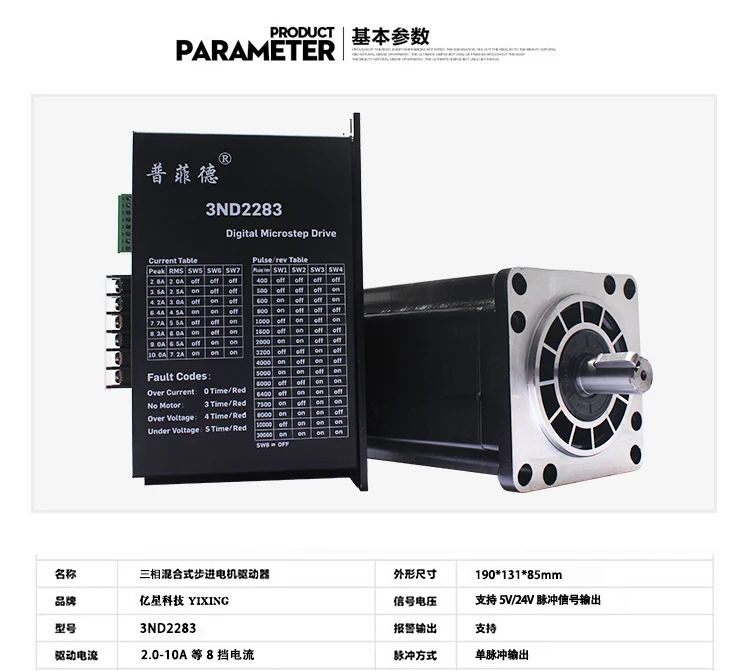

Таблица параметров

Microstep подразделение настройки:

Рабочая сила тока окружающая Обстановка:

Управление Интерфейс сигнала цепи

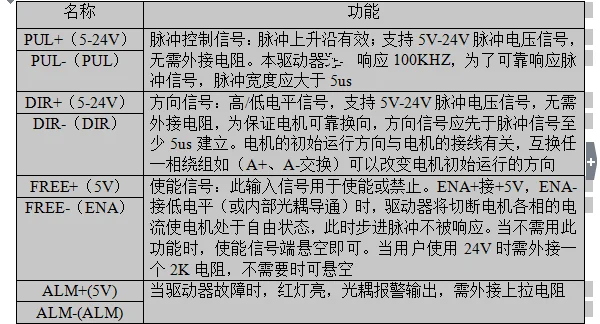

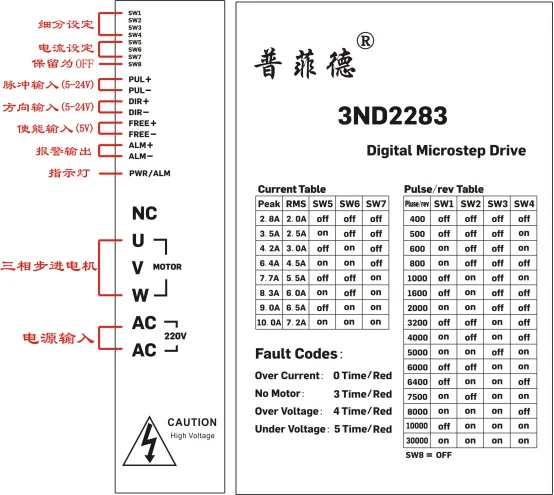

Описание интерфейса управляющего сигнала 3ND2283:

Привод Описание функции:

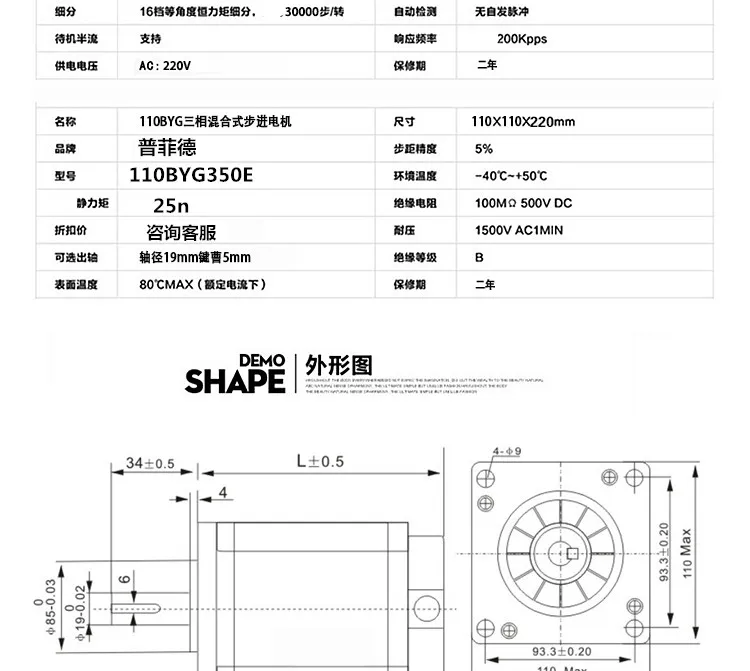

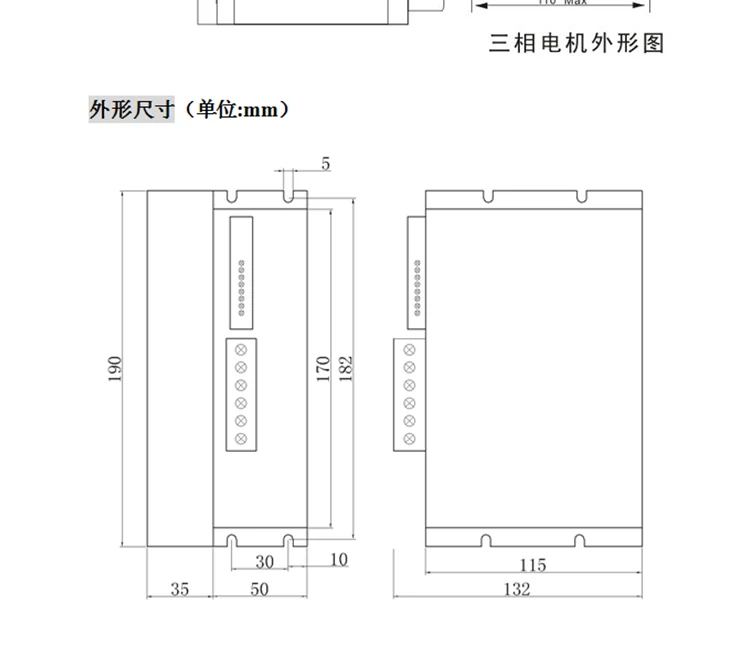

Размеры (единица измерения: мм)
