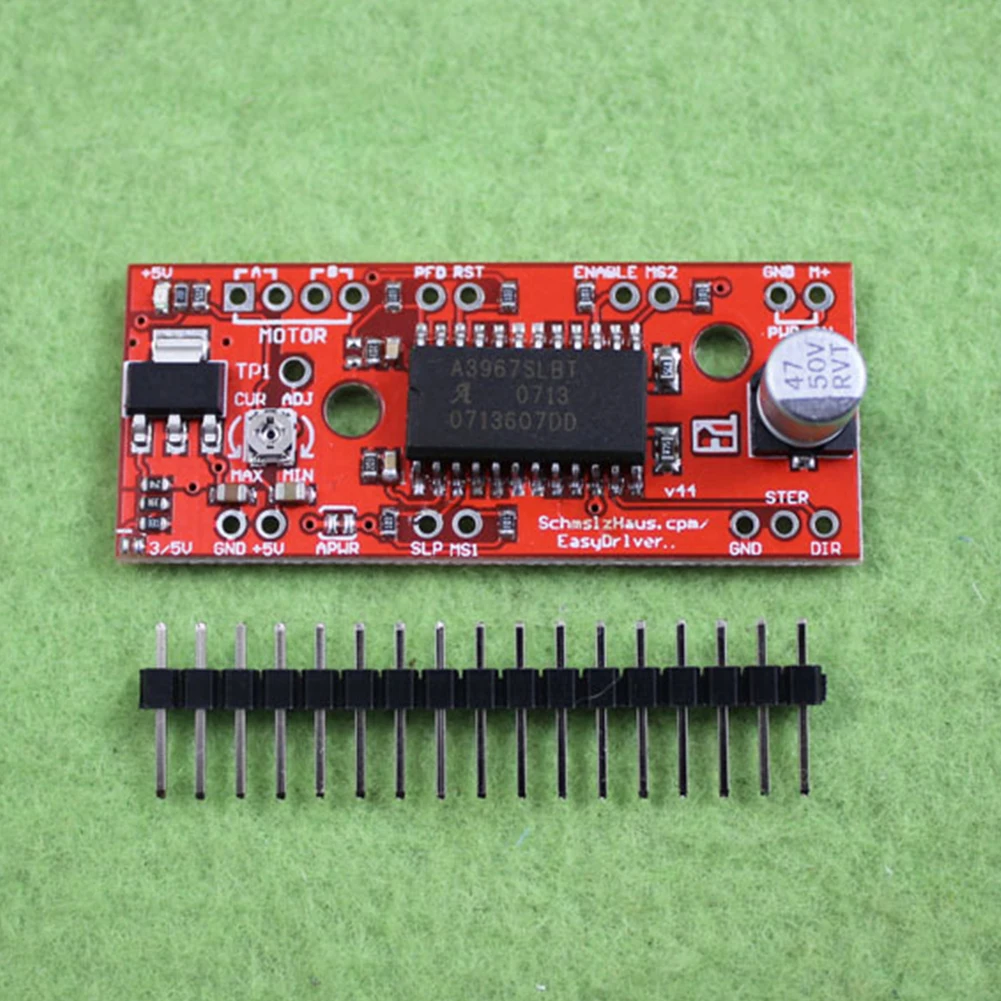

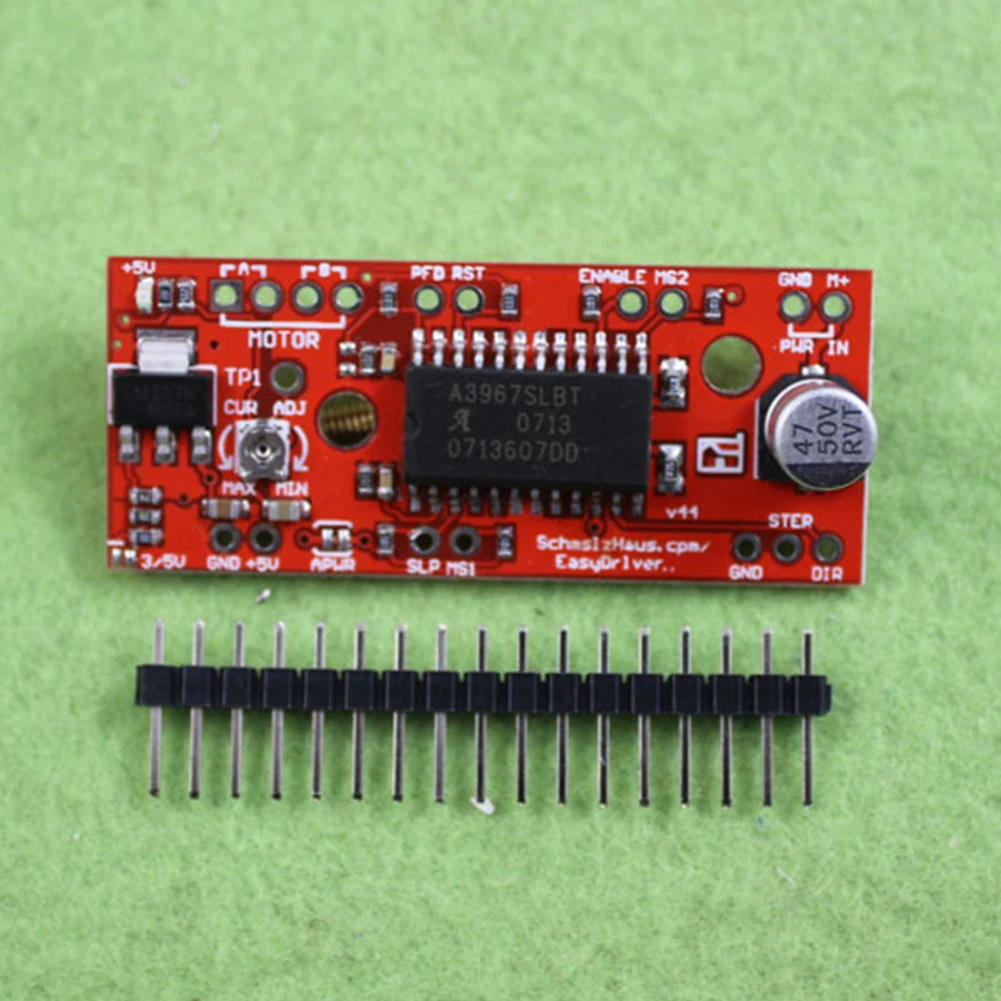

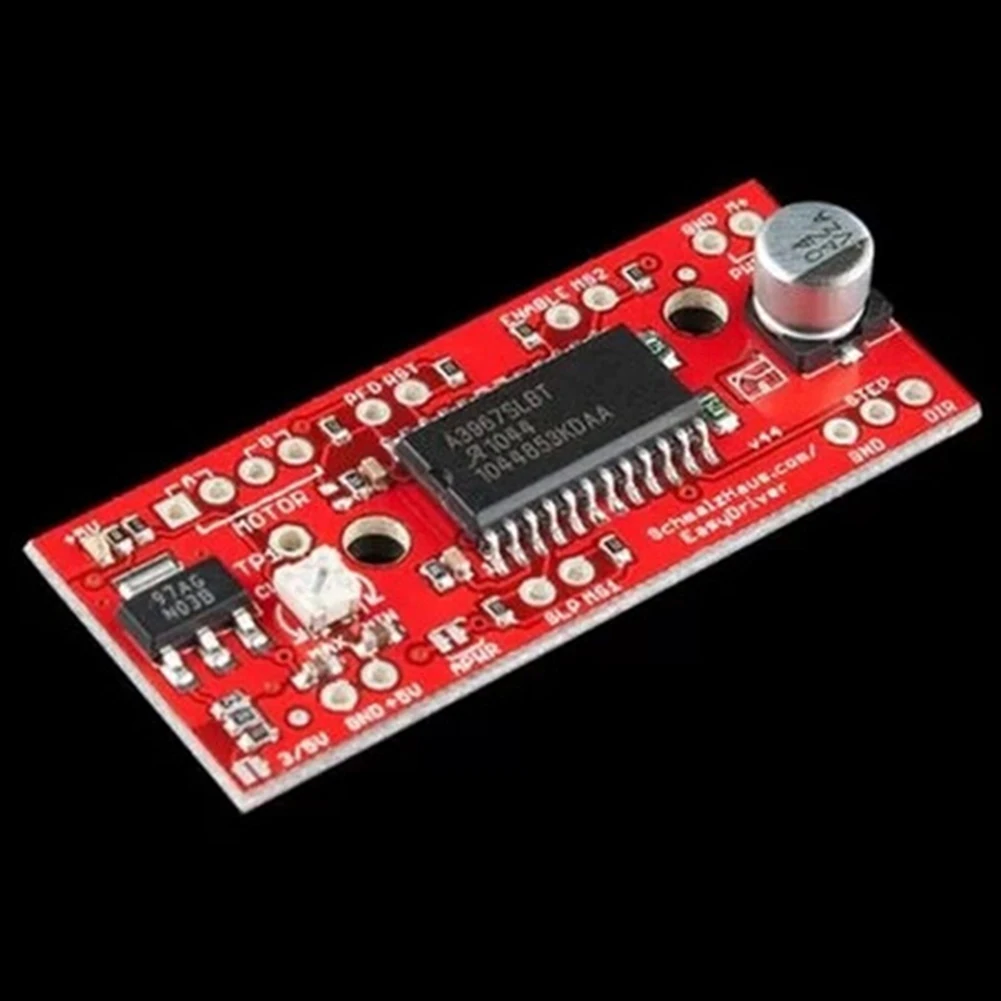

A3967 EasyDriver щит тактовый шаговый двигатель модуль драйвера для Arduino

EasyDriver является простым в использовании Драйвер шагового двигателя, совместимый с что-либо, что может выходной цифровой 0 до 5 импульса (или от 0 до 3,3 импульса, если вы припаять SJ2 закрыта на EasyDriver).

EasyDriver требует от 7 в до 30 В питания двигателя и может привести в действие любое напряжение шагового двигателя.

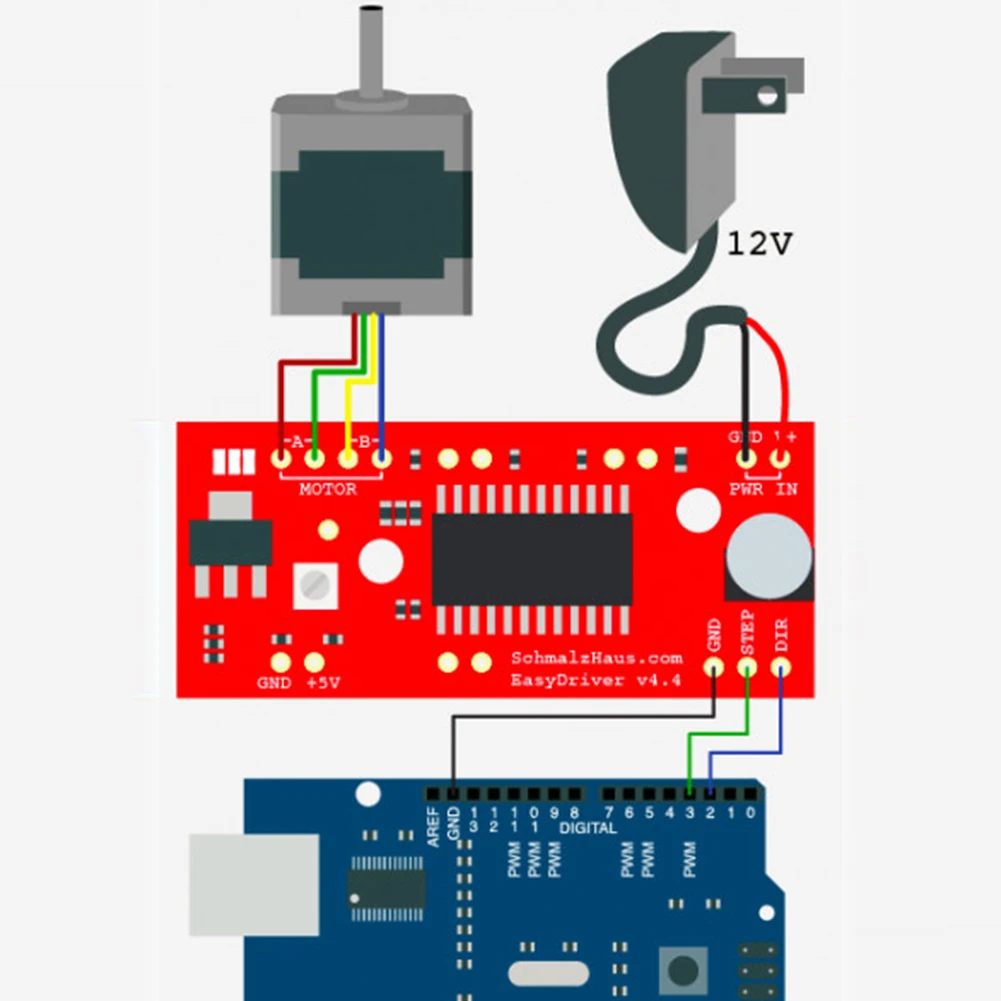

EasyDriver имеет на борту регулятор напряжения для цифрового интерфейса, который может быть установлен на 5 В или 3,3 В. Подключите 4-провод шаговый двигатель и микроконтроллер и вы получили управления двигателем!

EasyDriver приводит двухполярные двигатели и двигатели, проводные как двухполярные. Е. 4,6, или 8 проводных шаговых двигателей.

В этой версии (v4.4) мы исправили шелковую ошибку при настройке min/max.

Это новейшая версия EasyDriver V4 совместно разработаны withBrian шмальц.

Он обеспечивает гораздо большую гибкость и контроль над вашим шаговым двигателем, по сравнению с более старыми версиями.

В microstep выберите (MS1 и MS2) Контакты A3967 разбиты позволяющие коррективы микрошаговый разрешение.

Сон и включить булавки также разбиваются для дальнейшего контроля.

Примечание: Не подключайте и не отключайте двигатель, пока драйвер работает. Это приведет к повреждению A3967 IC.

Особенности:

A3967 микрошаговый драйвер

MS1 и MS2 контакты вспыхнуться изменить микрошаговый разрешение full, половина, квартал и восьмой шаги (настройки по умолчанию к восьмой)

Совместим с 4, 6 и 8 проводными шаговыми моторами любого напряжения

Регулируемое Управление током от 150 мА/фазы до 750 мА/фазы

Диапазон электропитания от 7 в до 30 В. Чем выше напряжение, тем выше крутящий момент на высоких скоростях

Посылка включает в себя:

1 шт * EasyDriver щит тактовый шаговый двигатель драйвер V44 A3967 для Arduino
