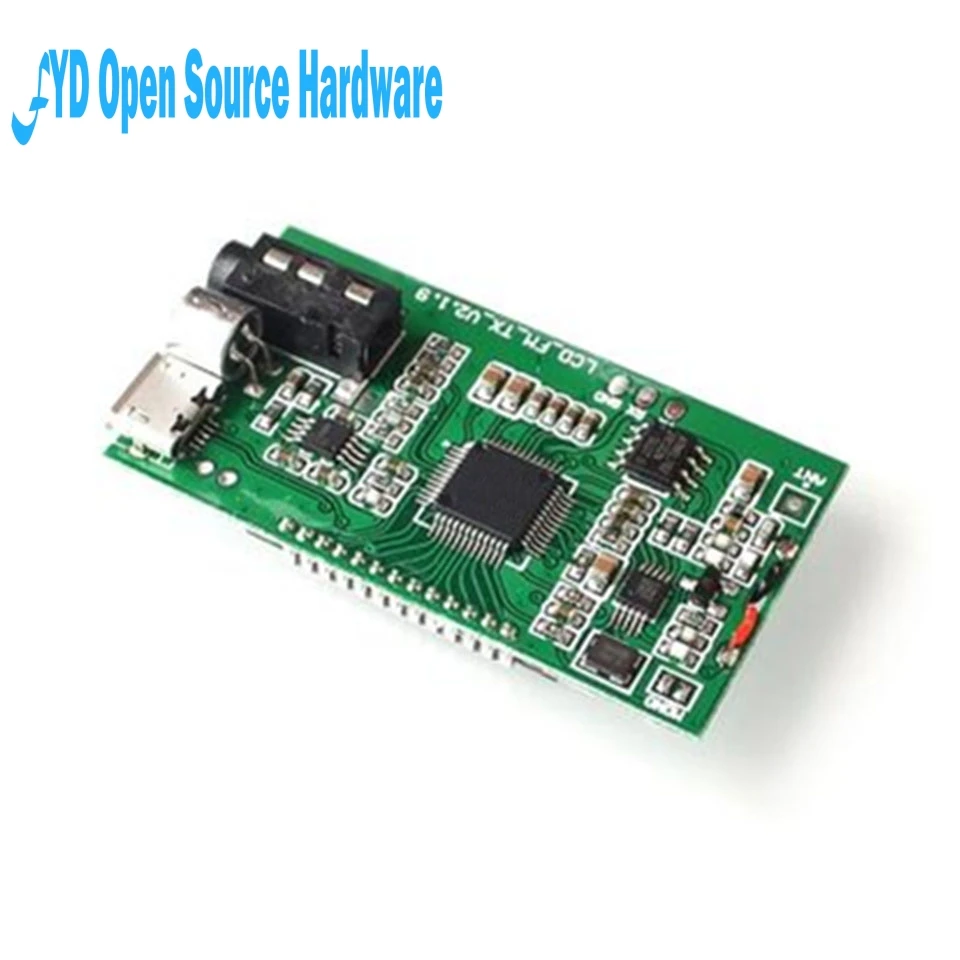

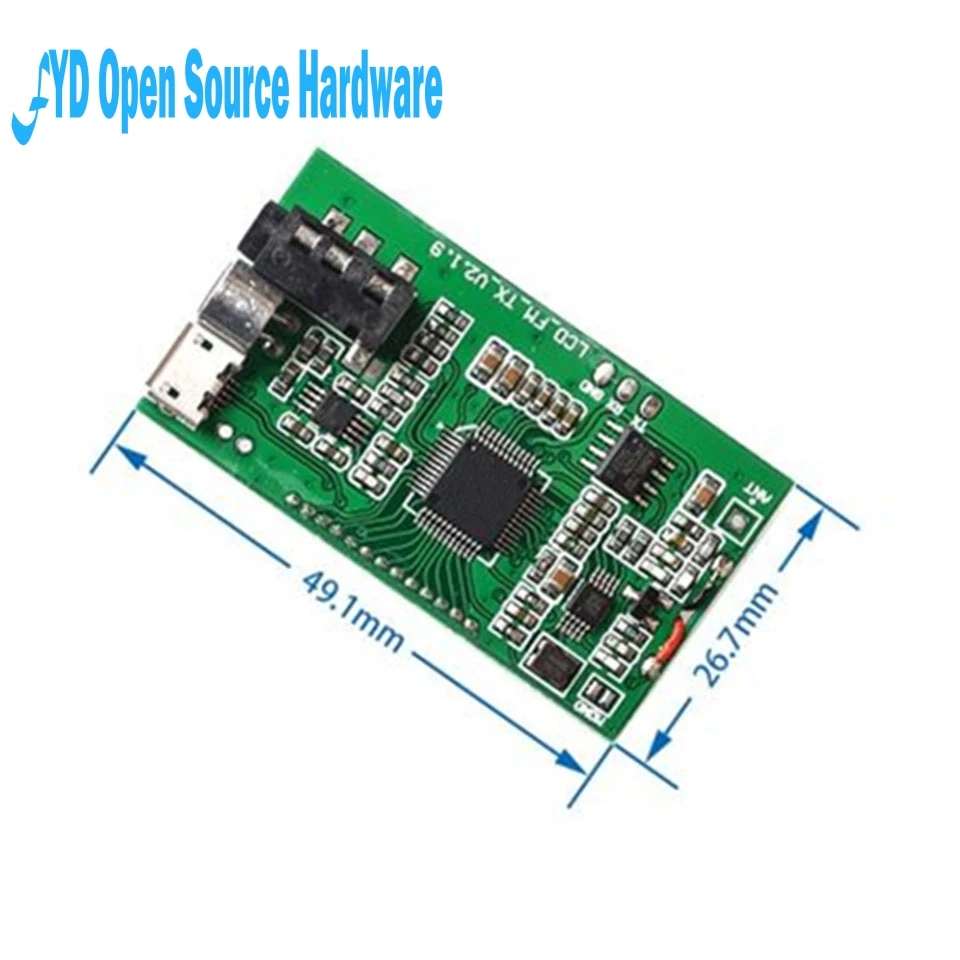

1 шт. DSP PLL 87 108 МГц многофункциональный FM стерео передатчик Модуль/микрофон

1 шт. DSP PLL 87 108 МГц многофункциональный FM стерео передатчик Модуль/микрофон

Особенности:

1: Используйте передовую технологию обработки цифрового аудио сигнала (DSP) и FM фазовую модуляцию петли (PLL), чтобы сделать звук более реалистичным, более стабильной производительностью, И нет сдвига в долгосрочной рабочей частоте.
2: ЖК-дисплей более интуитивный и точный, с очень низким энергопотреблением и минимальными помехами.
3: Встроенная 30-уровневая цифровая регулировка громкости, легко завершить нажатием кнопки.
4: данные перед отключением питания автоматический сбой памяти
5: многоканальный аудио вход автоматически переключается
6: использование кварцевого кристалла для стабилизации частоты, температура изменяет частоту передачи и больше не дрейфует.
7: поддержка последовательного управления

Параметры продукта:
Выходная мощность: 100 мВт
Диапазон отклика аудио частоты: 50 Гц-18 кГц
Частота передачи: Выключите вещание кампуса 87,0 МГц-108,0 МГц, включите вещание кампуса 76,0 МГц-108,0 МГц
Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие), 1,0 МГц/время (Длительное нажатие)
Режим модуляции: Стандартный FM
Канал: линейный/USB канал (стерео), микрофон канал (моно)
Эквивалентный уровень шума: ≥ 30 дБ (качество звука близок к качеству звука CD)
Напряжение питания: DC 3,0 V-5,0 V
Рабочий ток: 35 мА
Передающая антенна: 75 см стержневая антенна
Расстояние передачи: модуль передачи FM соединен со стандартной антенной стержня 75 см, а радио использует PL-660 Desheng. Открытое Поле покрыто радиусом 100 метров. (Примечание: расстояние запуска только для справки, из-за разницы в окружающей среде использования)

Диапазон применения:
FM беспроводной аудио, USB PC аудио трансляции, беспроводной микрофон, мониторинг матери и ребенка.

Инструкции по использованию:
<1>: источник питания
Соответствующий порт модуля-, + подключается к отрицательным и положительным полюсам блока питания (батареи) соответственно, и источник питания рекомендуется использовать аккумулятор или другой Регулируемый источник питания. Импульсные источники питания без фильтров (например, зарядные устройства для мобильных телефонов и другие низшие источники питания) не могут быть использованы, в противном случае помехи, генерируемые источником питания, повлияют на нормальную работу этого модуля. Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 В, а напряжение источника питания не должно превышать этот диапазон.

<2>: кнопка
Громкость +/-: короткий пресс Громкость +/-1, длительное нажатие непрерывное +/-

Частота +/-: частота короткого пресса +/-0,1 МГц, продолжительное нажатие +/-1 МГц

Отключение звука: короткое нажатие для выключения звука/отключения звука

<3>: антенна
Порт ANT используется для подключения fm-антенны. Для того, чтобы лучше передавать fm-сигнал, рекомендуется подключить антенну стержня длиной 75 см, и возле антенны Нет препятствий.

<4>: USB аудио соединение
Если вам нужна функция USB аудио вещания этого модуля, вам нужно подключить usb-кабель к компьютеру. Usb-порт совместим с обычными мобильными телефонами, поэтому вы можете использовать usb-кабель мобильного телефона для подключения модуля к компьютеру. Поскольку компьютер USB поставляется с выходом 5 В, вы можете использовать usb-порт для прямого питания модуля с помощью usb-подключения. После подключения к компьютеру USB модуль автоматически войдет в режим передачи аудио ПК, ЖК-экран будет отображать компьютер, компьютер автоматически установит драйвер, и устройство звуковой карты с именем «CD002» будет включено в настройках звука компьютера. Включите это «CD002» Аудио устройство, компьютерная система аудио может быть передана FM в этом модуле, и соседняя радиочастота может быть настроена на ту же частоту передачи модуля для прослушивания аудиосигнала компьютера, передаваемого этим модулем.

<5>: линейный аудио соединение
Если вам нужен линейный (линейный вход) канал этого модуля в качестве источника звука, просто подключите один конец аудиокабеля к аудиоразъему 3,5 мм этого модуля, а другой-к аудиоустройству (например, к разъему для наушников телефона). Автоматическое переключение на линейный канал в качестве источника передачи FM. Соседнее fm-радио можно услышать с мобильного терминала до тех пор, пока оно регулируется, чтобы соответствовать частоте передачи этого модуля.

<6>: беспроводной микрофон FM
Если вам нужен микрофон этого модуля для передачи в качестве источника звука, просто отключите линейный кабель и usb-кабель (то есть, ни линия, ни USB не подключены). Модуль автоматически переключается на канал микрофона в качестве источника звука FM. Этот модуль поставляется с высокой чувствительностью electret. Микрофон можно использовать для беспроводных микрофонов, мониторинга матери и ребенка и т. д. по мере необходимости. При использовании, обратите внимание, чтобы настроить объем выбросов этого модуля для достижения лучшего эффекта пикапа.

<7>: контроль последовательного порта (нет необходимости в функции контроля последовательного порта)
Модуль оставляет за собой интерфейс контроля последовательного порта уровня TTL. Последовательный порт TTL связывается с этим модулем. Необходимо подключить модуль UART_RX, UART_TX и GND. Он может использовать внешний MCU (микроконтроллер) или Серийный порт компьютера для отправки соответствующих функций модуля управления командой. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем TTL, вам нужно подключить уровень RS323 к устройству для замены уровня TTL или использовать модуль последовательного порта USB к TTL для связи с этим модулем при подключении к компьютеру. Поскольку модуль управления серийными командами требует определенного количества компьютерных знаний, покупателям, которые не понимают, не нужно бросать. Вся информация см. Инструкции по уходу за ребенком, служба поддержки клиентов не предоставляет технические рекомендации в этом отношении.

Пользовательские настройки:
1: Настройка светодиодного режима подсветки
В режиме отключения питания одновременно нажмите и удерживайте кнопки верхней и нижней радиосвязи. Дисплей B1 показывает, что подсветка всегда включена, B0 указывает, что подсветка выключена в течение 20 секунд, и настройка эффективна после перезапуска. (Заводская настройка по умолчанию-это задержка подсветки на 20 секунд).

2: включение/выключение диапазона вещания кампуса
Нажмите и удерживайте VOL + в режиме отключения питания, включите кнопку VOL, и ЖК-дисплей отобразит C1, чтобы открыть университетскую трансляцию C0, чтобы выключить вещательную ленту кампуса. (Заводская настройка по умолчанию-Выключить вещательную ленту кампуса).

3: стерео/моно настройки режима передачи
Есть два паяных соединения M и G на задней части модуля. Короткое замыкание между двумя точками-это моно-система передачи, и две точки отключены для передачи стереосистемы. (Заводской по умолчанию является система передачи стерео). Примечание: в режиме стерео источник ввода в модуль должен быть стерео, а Радио стерео для достижения стерео. (Не принимайте радио с Одним Динамиком (моно) или вход аудиосигнала в модуль является моно, сказав, что нет стереозвука!).

Меры предосторожности:
1: напряжение источника питания не должно превышать Диапазон напряжения питания этого модуля.
2: Не прикасайтесь к задней части модуля во время работы, чтобы не повлиять на нормальную работу модуля или вызвать короткое замыкание, чтобы сжечь модуль.
