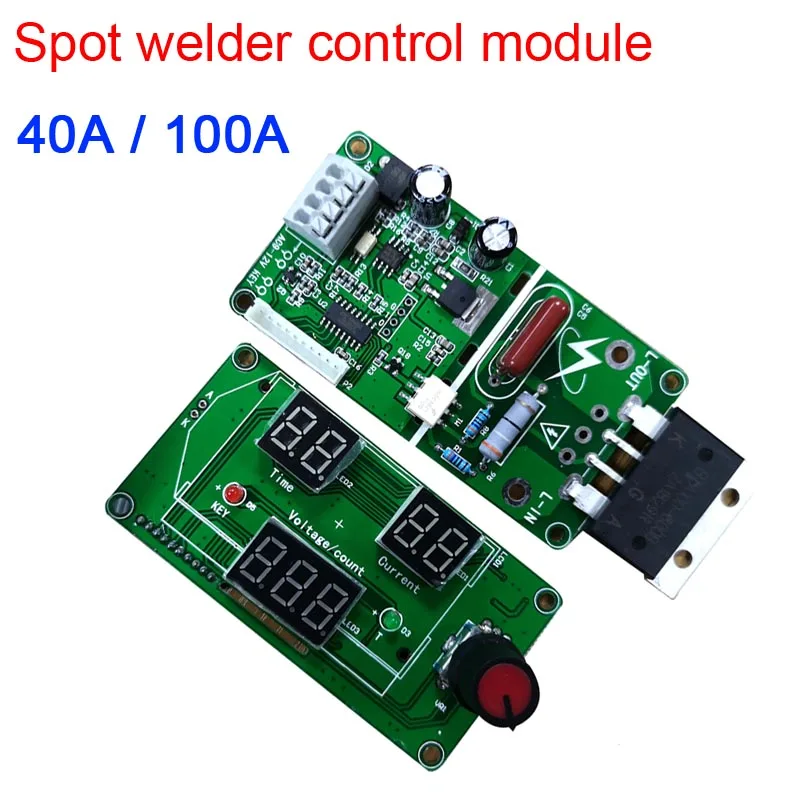

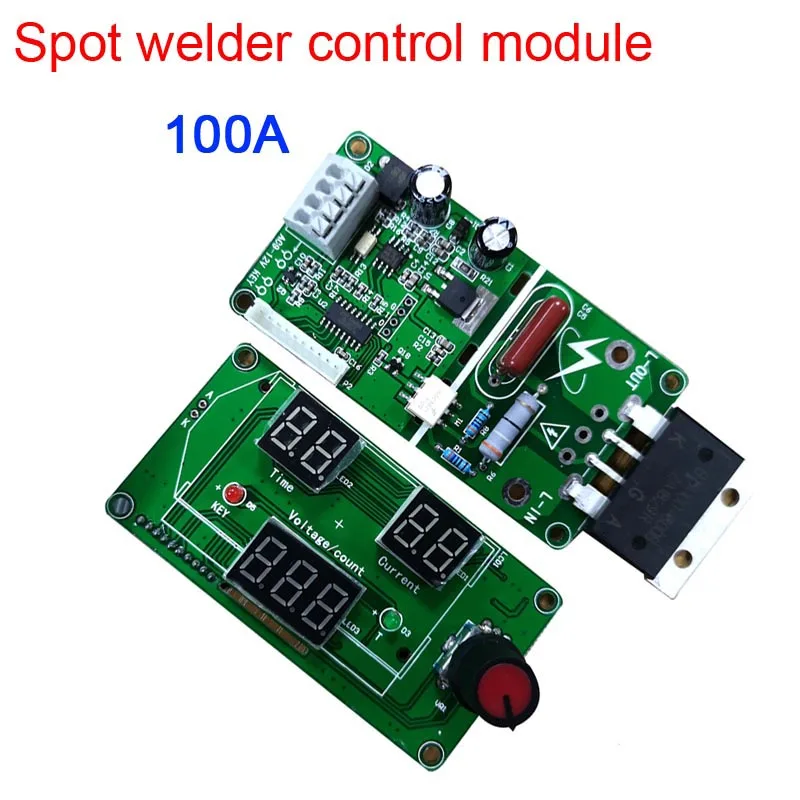

Горячая TTKK цифровой одноимпульсный кодер точечный сварочный аппарат

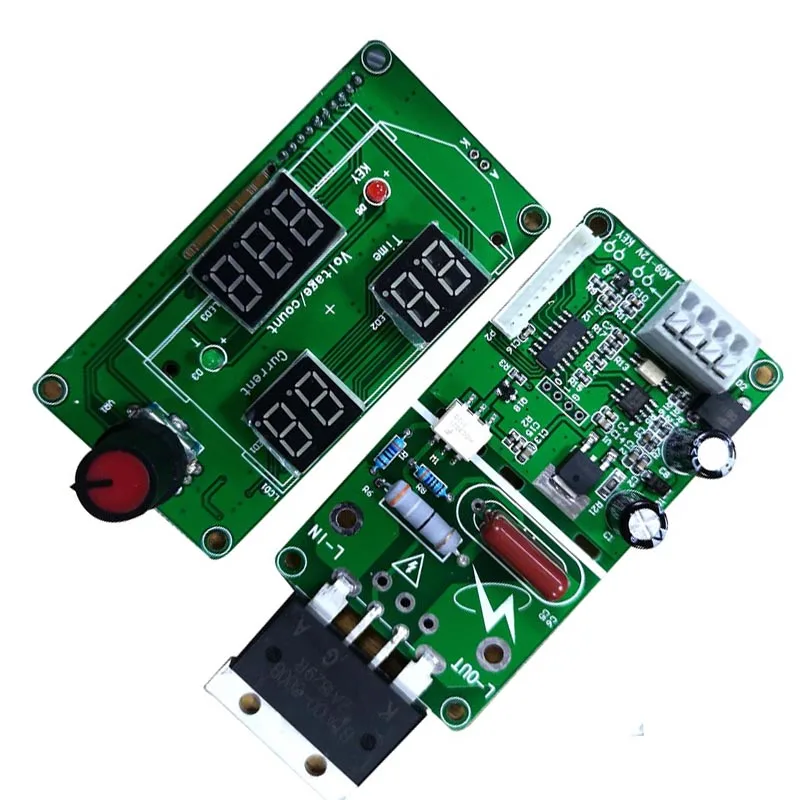

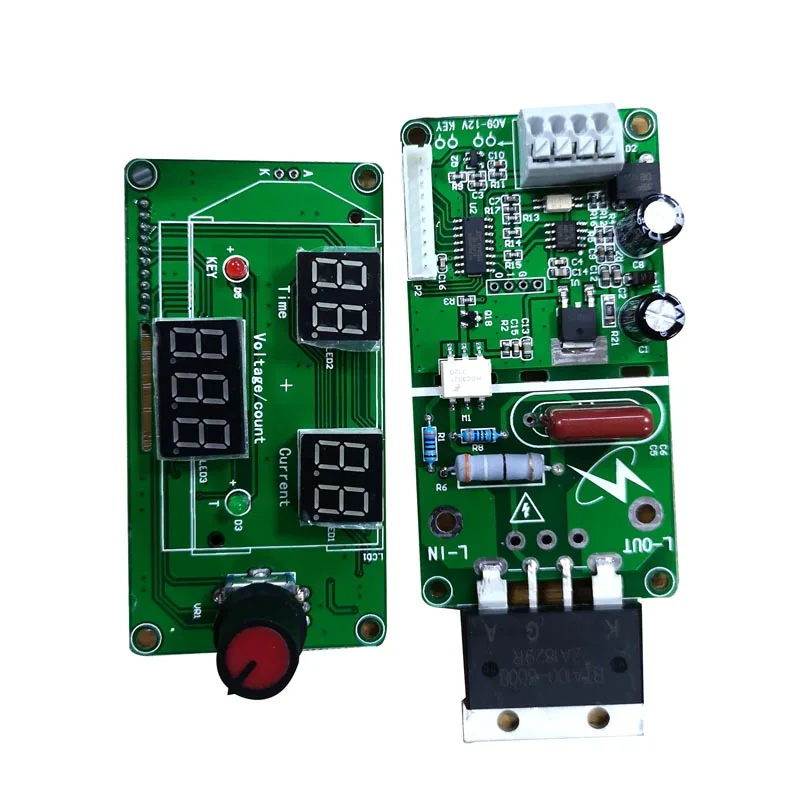

II. Функциональный обзор: 1. Может быть установлен для сохранения последней операции, этот модуль с одним импульсным триггером, 2. Основная плата и панель управления дисплеем разделены, и внешний корпус может быть гибко объединен. 3.С функцией подсчета сварки 0-999, может храниться даже при отключении электроэнергии, количество wleding можно увидеть только с первого взгляда. Чтобы очистить номер счета, просто нажмите и удерживайте энкодер в течение 3 секунд.
4. три группы данных цифровой дисплей трубки, операции интуитивно понятный, удобный, один кодировщик параметр регулировки может сделать работу простым и быстрым. 5.С функцией компенсации напряжения сетки, выходная мощность компенсации может быть автоматически отрегулирована в соответствии с изменением источника питания, и при срабатывании может отображаться электрическое напряжение и компенсация в течение примерно 1 секунды, Эффективное нагревание сварки соответствует параметрам сварки, а припой унифицирован.
6. Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.). Прочность сварки 30%-99% регулируется 7. Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный фазовый сдвиг выпрямителя управления кремнием (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).
8. 9-12 В вход питания переменного тока (с использованием трансформаторов переменного тока, других, таких как постоянный ток, может привести к сбою обнаружения при нулевом пересечении, не может вызвать спуск). 9. Вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.
Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он в основном используется для одиночной батареи или группы батарей никелированный лист сварки, такие как 18650 литиевая батарея никелевое покрытие 0,15 и 0,2 мм стальные листы, трансформатор выше 500 Вт может быть сварен непосредственно. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки.
III. Метод использования:
1. Калибровка напряжения

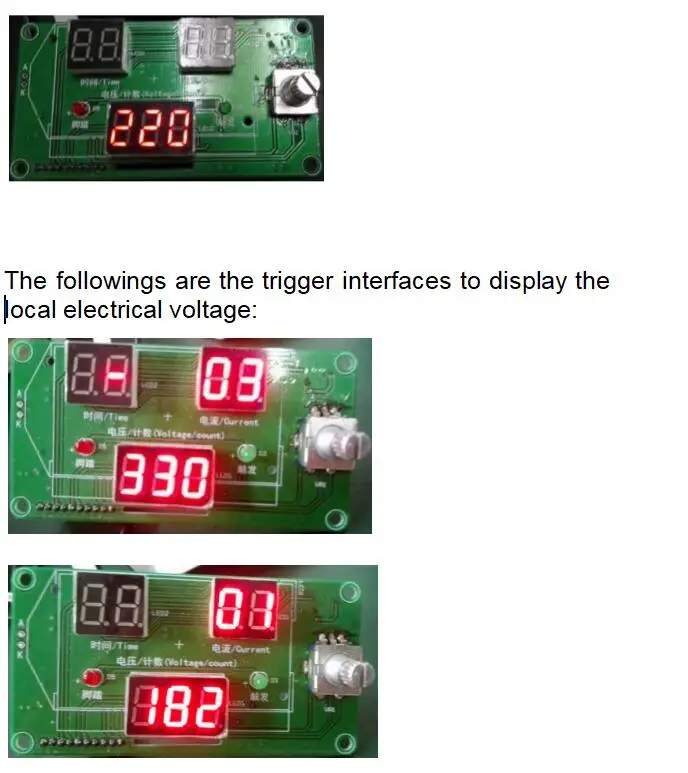

Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна осуществляться при установке первой машины, и в будущем, до тех пор, пока модуль силового трансформатора не будет заменен, нет необходимости повторять. Конечно, когда вы чувствуете, что напряжение дисплея неправильное, и его можно откалибровать. Калибровка: Нажмите и удерживайте кодировщик, чтобы включить модуль, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, кодировщик короткого нажатия может войти в операционный интерфейс. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки может быть установлен на 220.

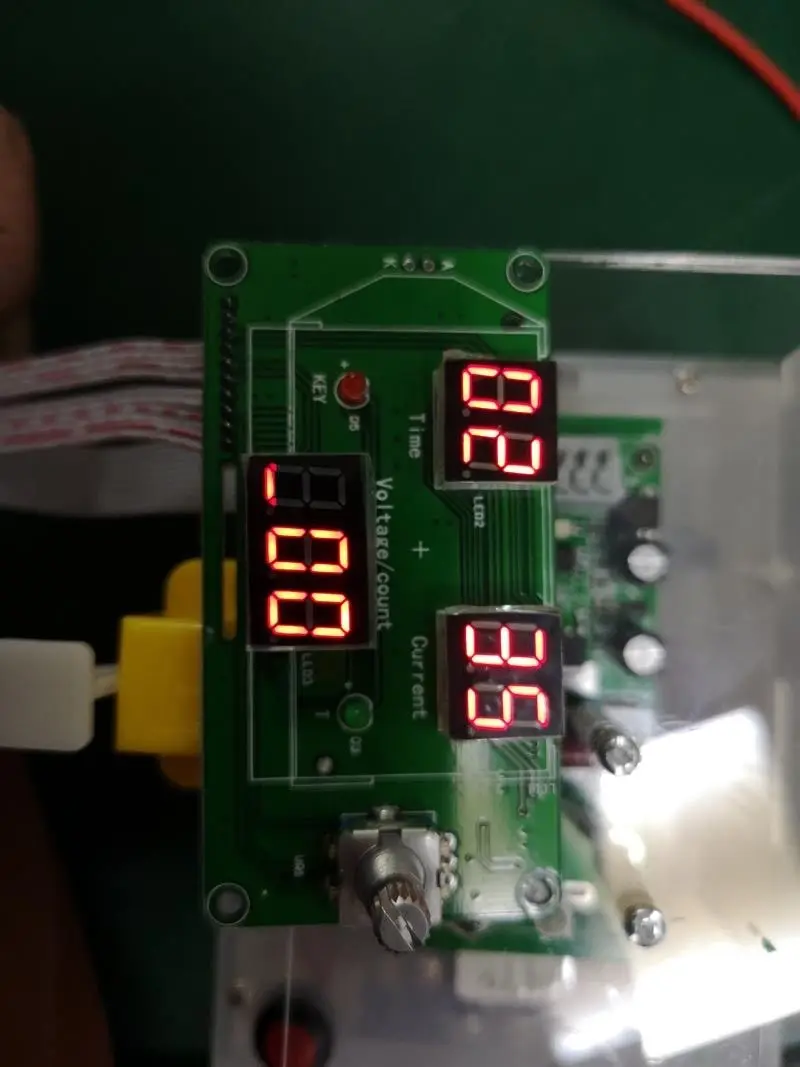

2. Интерфейс дисплея
Числовая Регулировка: короткое нажатие кодировщика, когда числовое соответствующее значение мерцает, регулировка левой или правой руки, короткое нажатие для замены следующего значения, когда четвертое значение мигает, короткое нажатие кодировщика в рабочий интерфейс. В рабочем интерфейсе, когда значение подсчета больше 0, кодировщик может быть очищен длительным нажатием кодера около 3 секунд.
Тип: 100A/40A
Цвет: зеленый
Материал: композитный материал
Комплектация:
1 * сварщик
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
