Цифровой LCD двойной импульсный кодер точечный сварочный аппарат плата

Цифровой LCD двойной импульсный кодер точечный сварочный аппарат плата

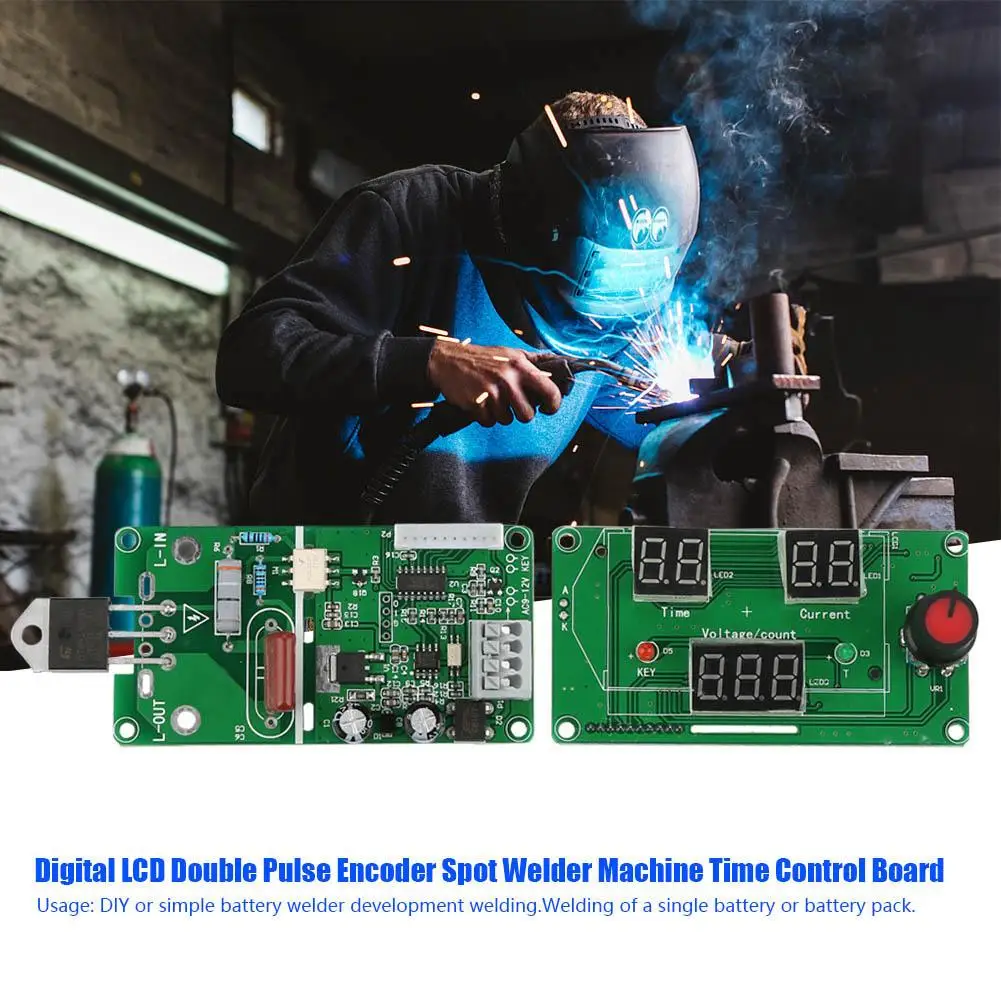

100A/40A цифровой LCD двойной импульсный кодер точечный сварочный аппарат плата управления временем

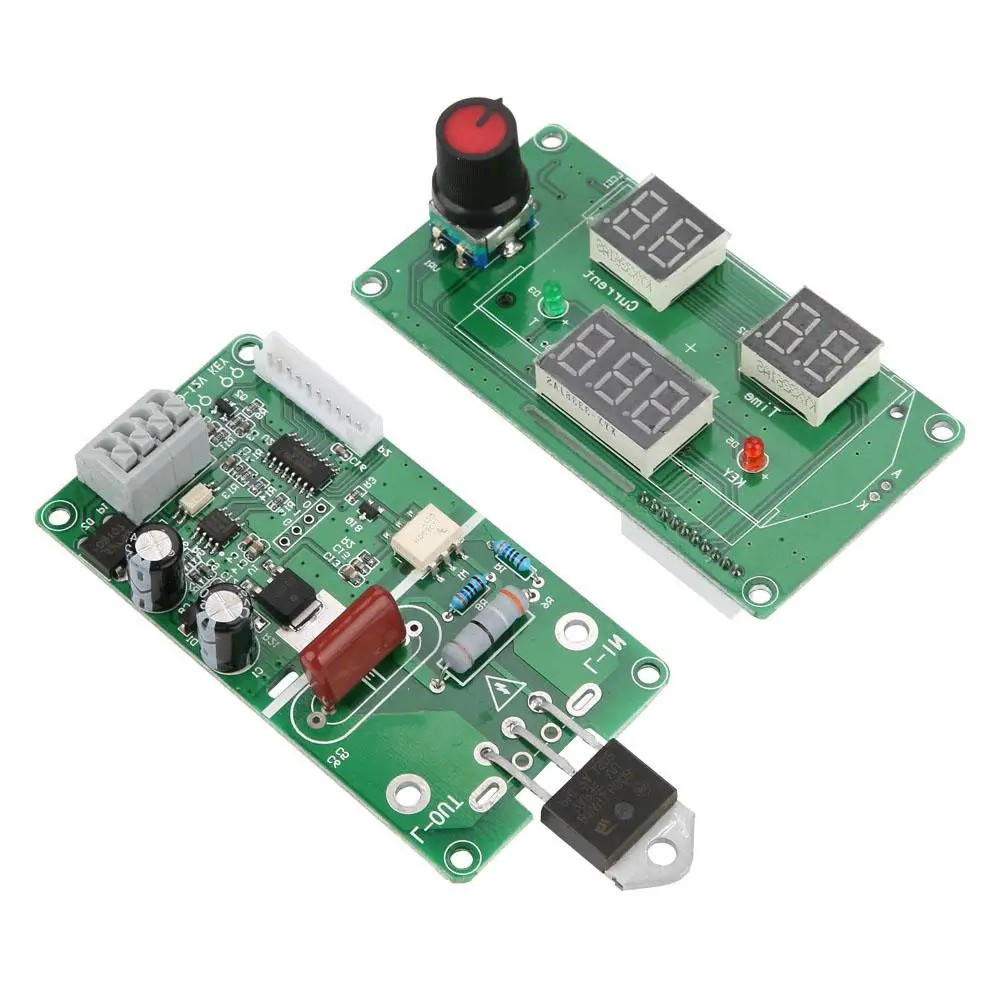

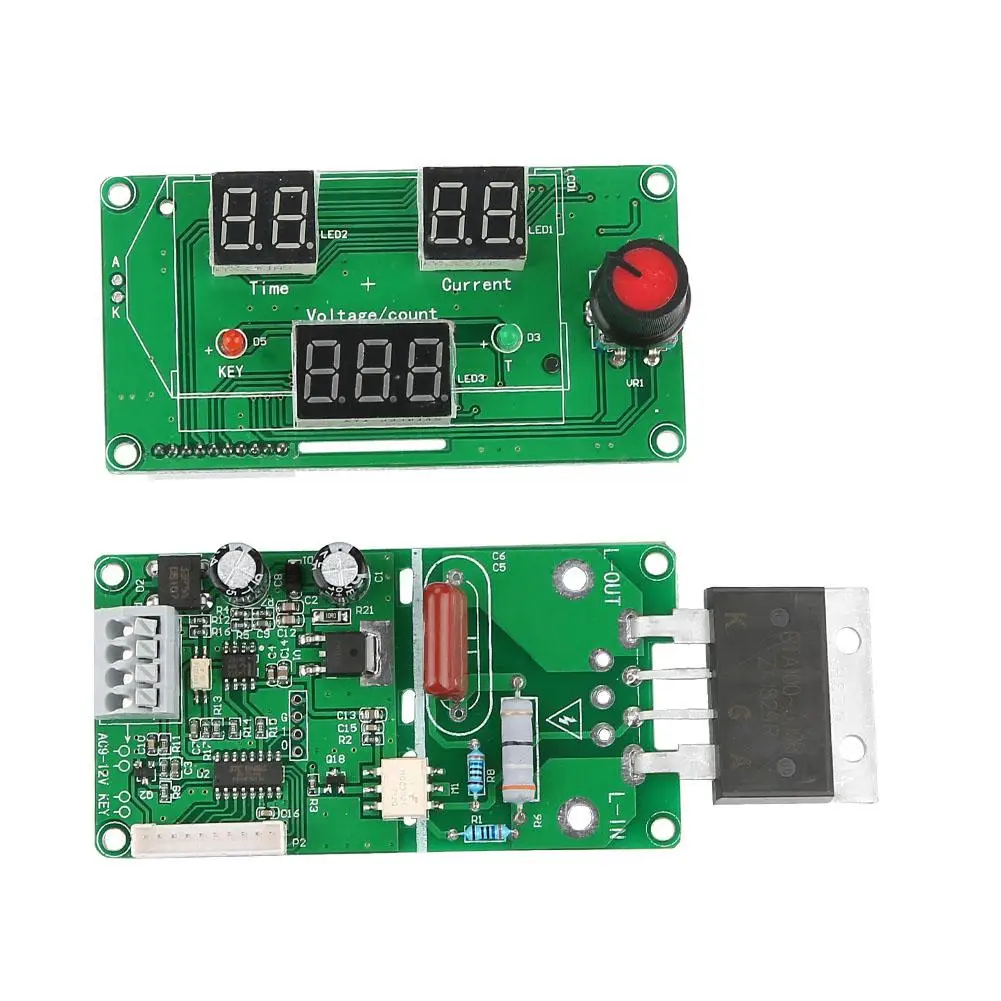

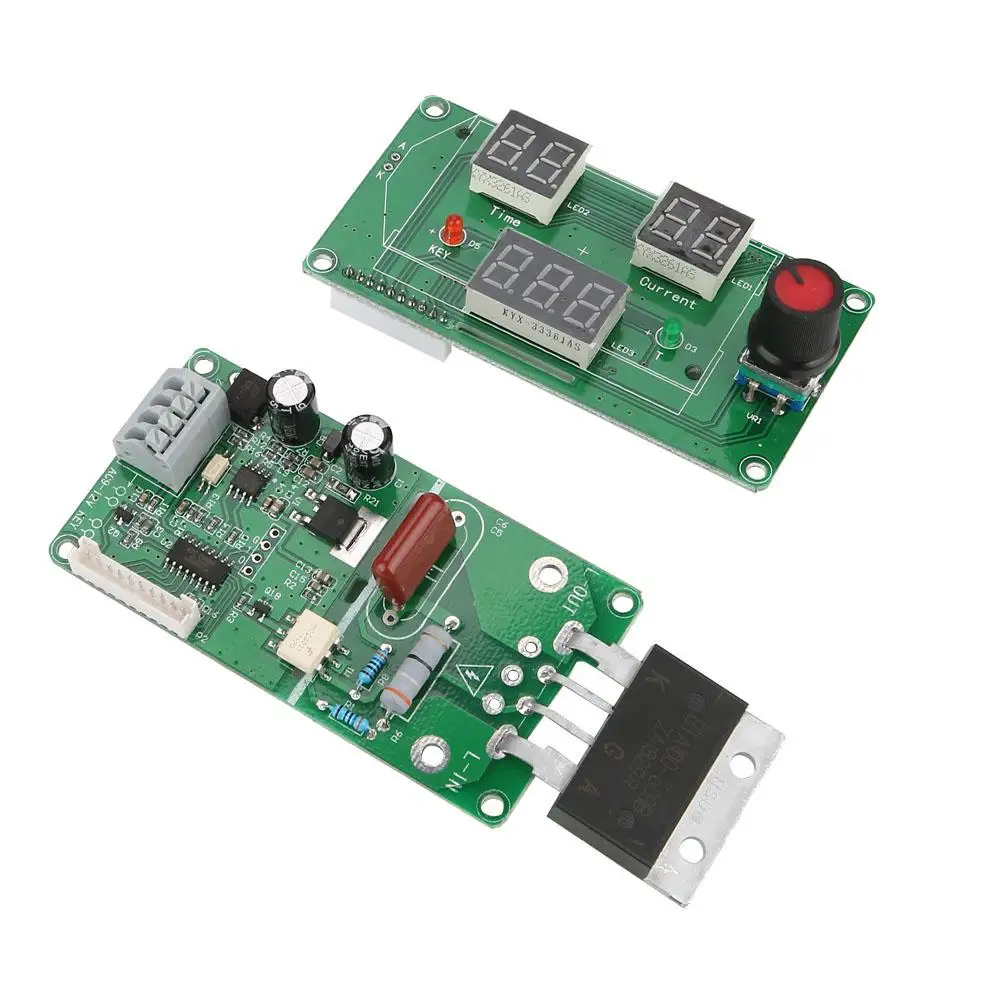

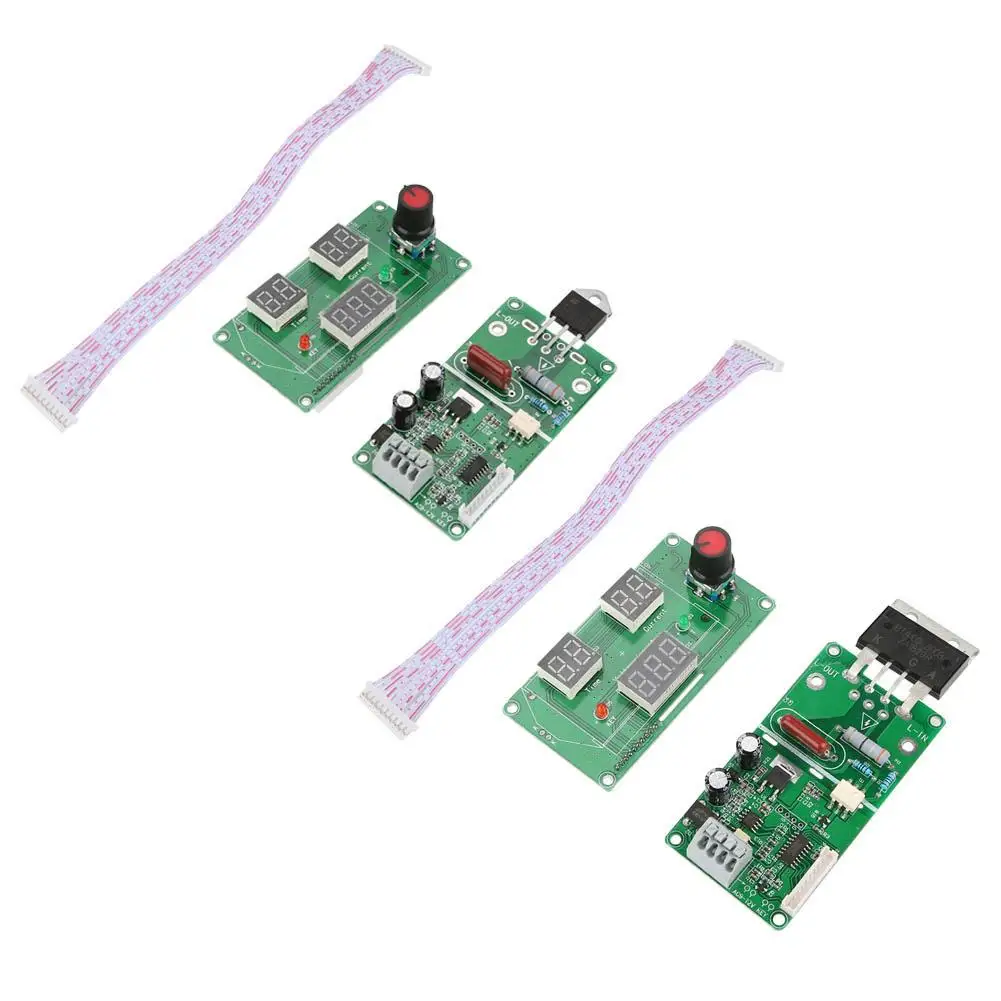

Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он в основном используется для одиночной батареи или группы батарей никелированный лист сварки, такие как 18650 литиевая батарея никелирование 0,15 и 0,2 мм стальной лист, 500 Вт трансформатор может быть сварен непосредственно. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную панель и демонстрационную панель, дополнительно 40A и 100A двунаправленный выпрямитель управления кремнием (SCR), не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.

Особенности:

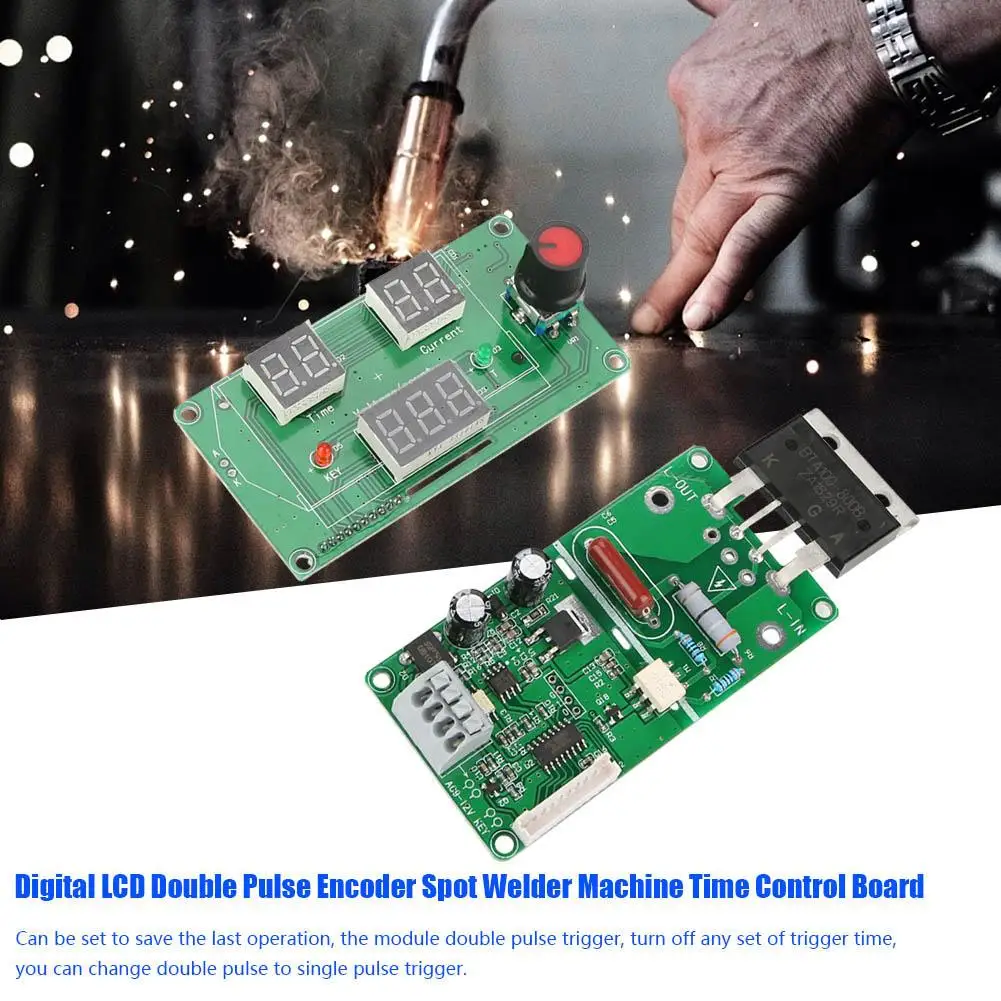

1. Может быть установлен для сохранения последней операции, модуль двойной импульсный триггер, выключите любой набор времени триггера, вы можете изменить двойной пульс на один импульсный триггер.
2. Основная панель и панель управления дисплея разделены, и внешний корпус может быть гибко собран.
3. Многогрупповые данные 12864 визуальный дисплей, интуитивно понятная работа, удобная, настройка параметров одного кодировщика может сделать работу простой и быстрой.
4. с компенсацией напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение около 1 секунды может быть отображено при срабатывании, таким образом, эффективное нагревание сварки соответствует параметрам сварки, и место сварки является равномерным.
5. С функцией подсчета сварки 0-9999, с 5 групп параметров хранения образцов, могут храниться даже при выключенном электрическом заряде, количество сварки можно увидеть одним взглядом.
6. время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл-20 мс, например, интервальное значение 50, это интервал 1 секунды.) регулируется. Прочность сварки 30%-99% регулируется.
7. модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный фазовый сдвиг выпрямителя управления кремнием (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).

8,9-12 В переменного тока вход питания (с помощью трансформатора переменного тока, других, таких как DC, может привести к поломке обнаружения при нулевом пересечении, не может срабатывать.)
9. вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.

10. Использование: DIY или простая аккумуляторная машина для точечной сварки.Сварка одного аккумулятора или аккумулятора.

Спецификация:

Тип: модуль управления точечной сваркой

Ток: 100A/40A(Опционально)

Вес: около 61g ~ 76g/2,2 oz ~ 2,7 oz

Метод использования:

1. Калибровка напряжения

Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна осуществляться при установке первой машины, и в будущем, до тех пор, пока модуль силового трансформатора не будет заменен, нет необходимости повторять. Конечно, когда вы чувствуете, что напряжение дисплея неправильное, и его можно откалибровать.

Калибровка: Нажмите и удерживайте кодировщик, чтобы включить модуль, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, кодировщик короткого нажатия может войти в операционный интерфейс. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки может быть установлен на 220 В.

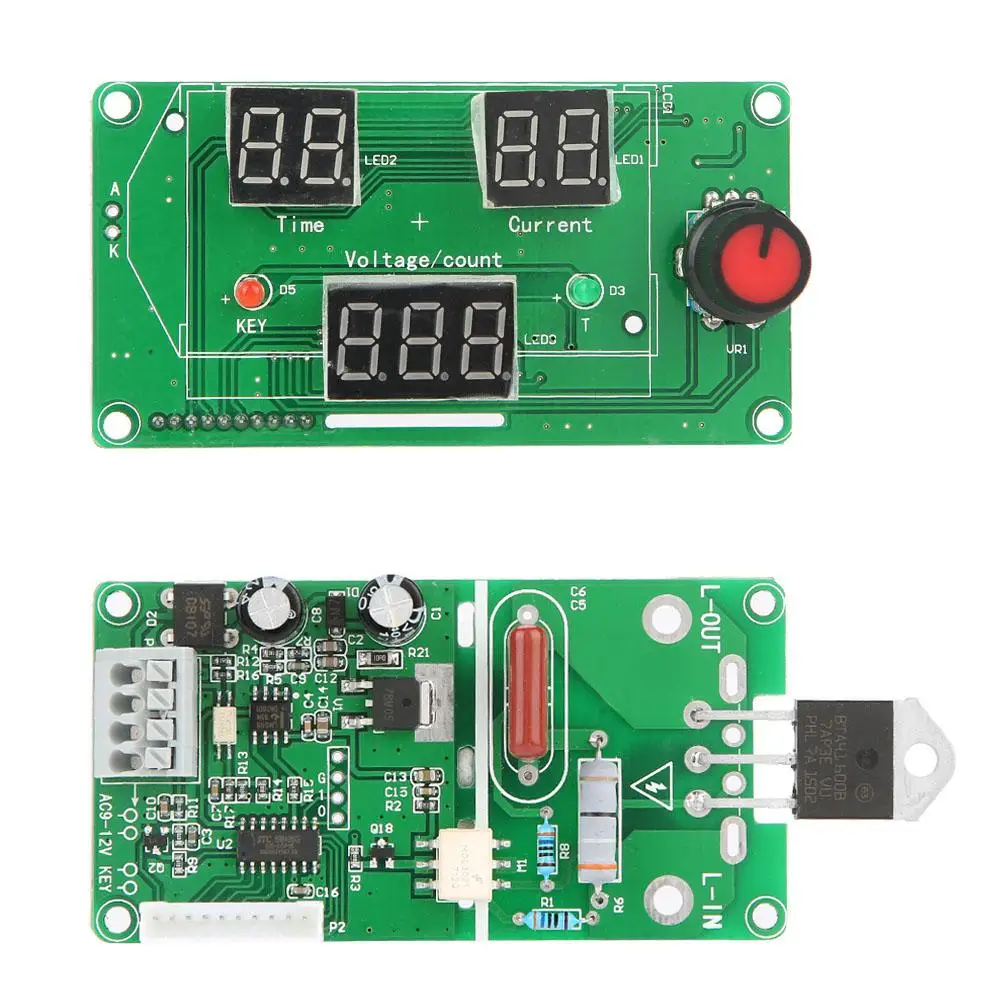

2. Интерфейс дисплея:

Числовая Регулировка: Короткое нажатие на кодировщик, когда соответствующее значение значения мигает, левая-поворот или правая-поворот регулировка, короткое нажатие, чтобы заменить следующее значение, когда четвертое значение мигает, короткое нажатие на кодировщик, чтобы войти в рабочий интерфейс. В рабочем интерфейсе, когда значение подсчета больше 0, нажмите на энкодер в течение 3 секунд для сброса

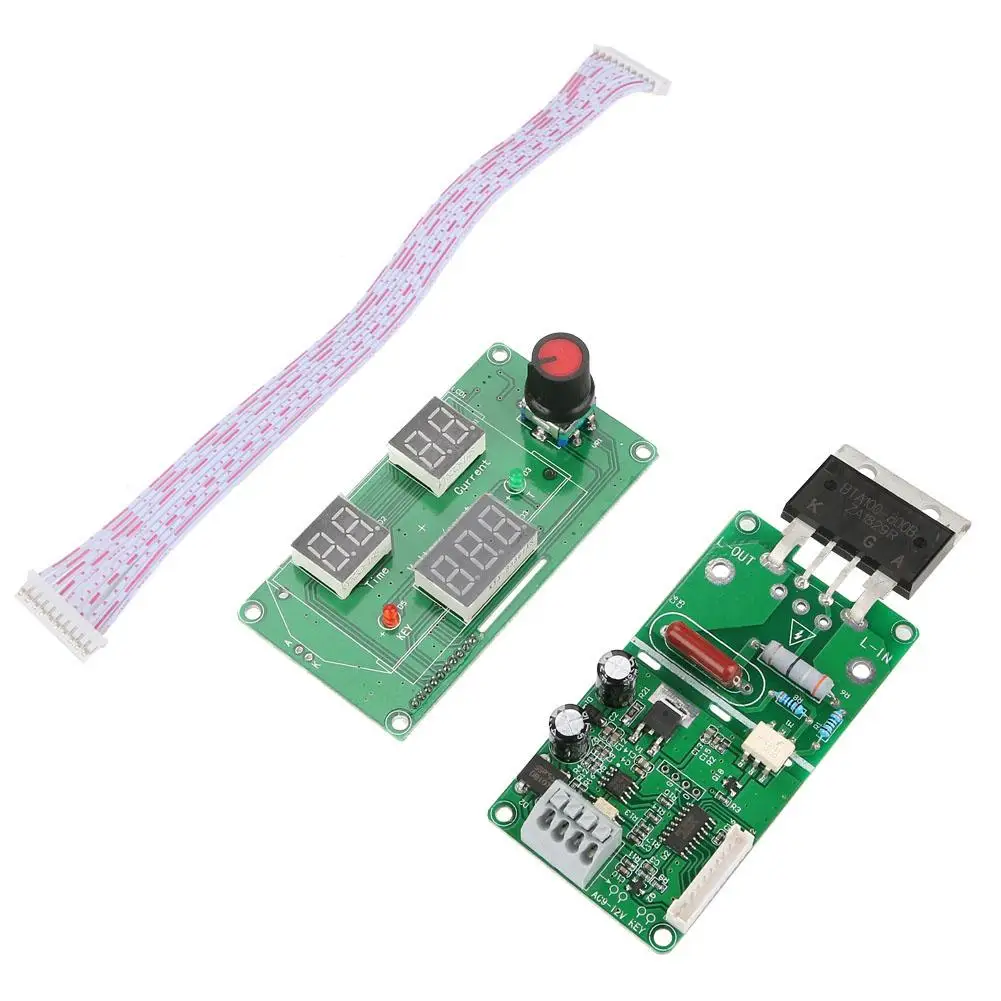

Комплектация:

1 xОсновная плата
1 x панель дисплея

1 х кабель

Меры предосторожности для использования

1. Этот модуль DIY должен иметь определенные знания электрика, если вы полный новичок, пожалуйста, обратитесь к знаниям электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, выпрямитель управления кремнием требует внешнего теплоотвода для рассеивания тепла.

2. Мощность модуля движущейся нагрузки зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может переносить микроволновый трансформатор СВЧ-печи, BAT100 (100A) может переносить два микроволновой трансформатор СВЧ-печи s, а рекомендуемый для контурного трансформатора-100 a.

3. Не знаю время сварки и мощность сварных деталей, рекомендуется отрегулировать время сварки и мощность от малого до верхнего, чтобы избежать повреждения сварочного пера.

Причина и устранение неисправностей

1. Электропитание не соответствует фактическому напряжению электроэнергии: Калибровка повторного напряжения.

2. Припой не является безопасным или паянным: Отрегулируйте время сварки и мощность до достижения удовлетворительных результатов.
