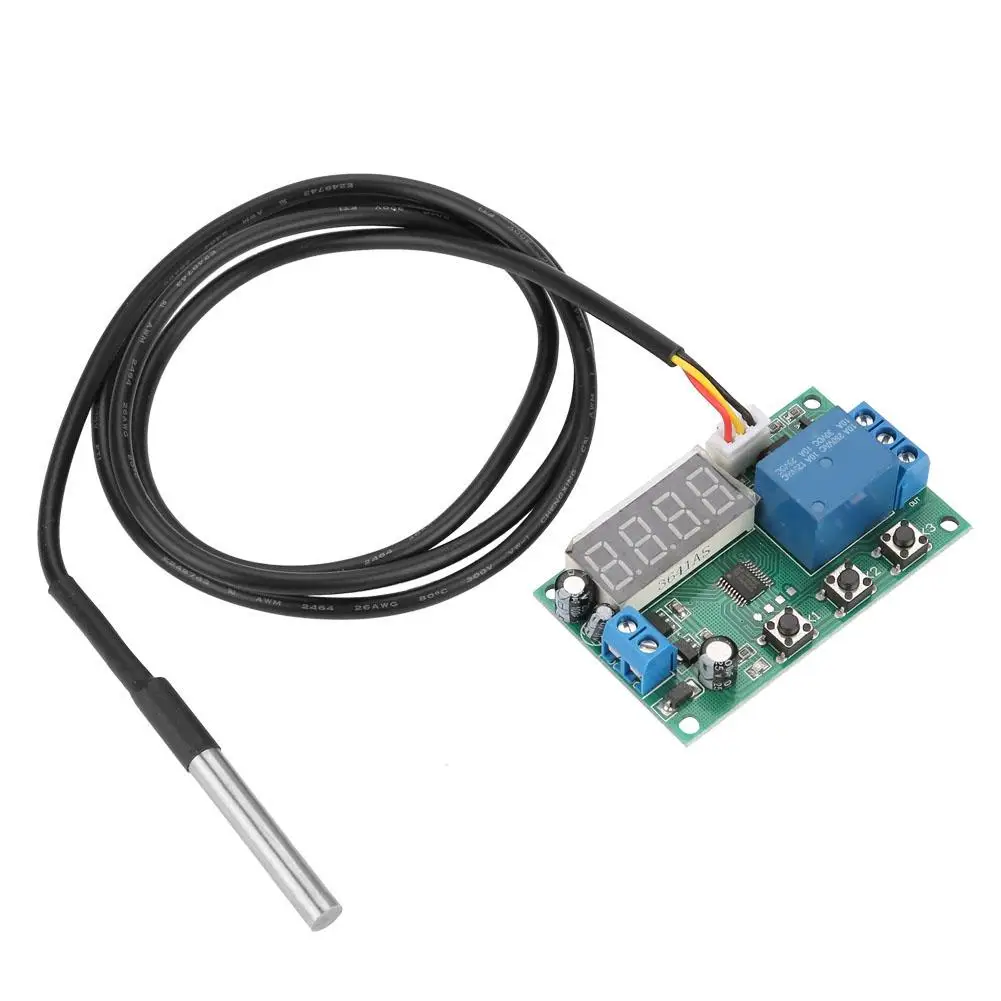

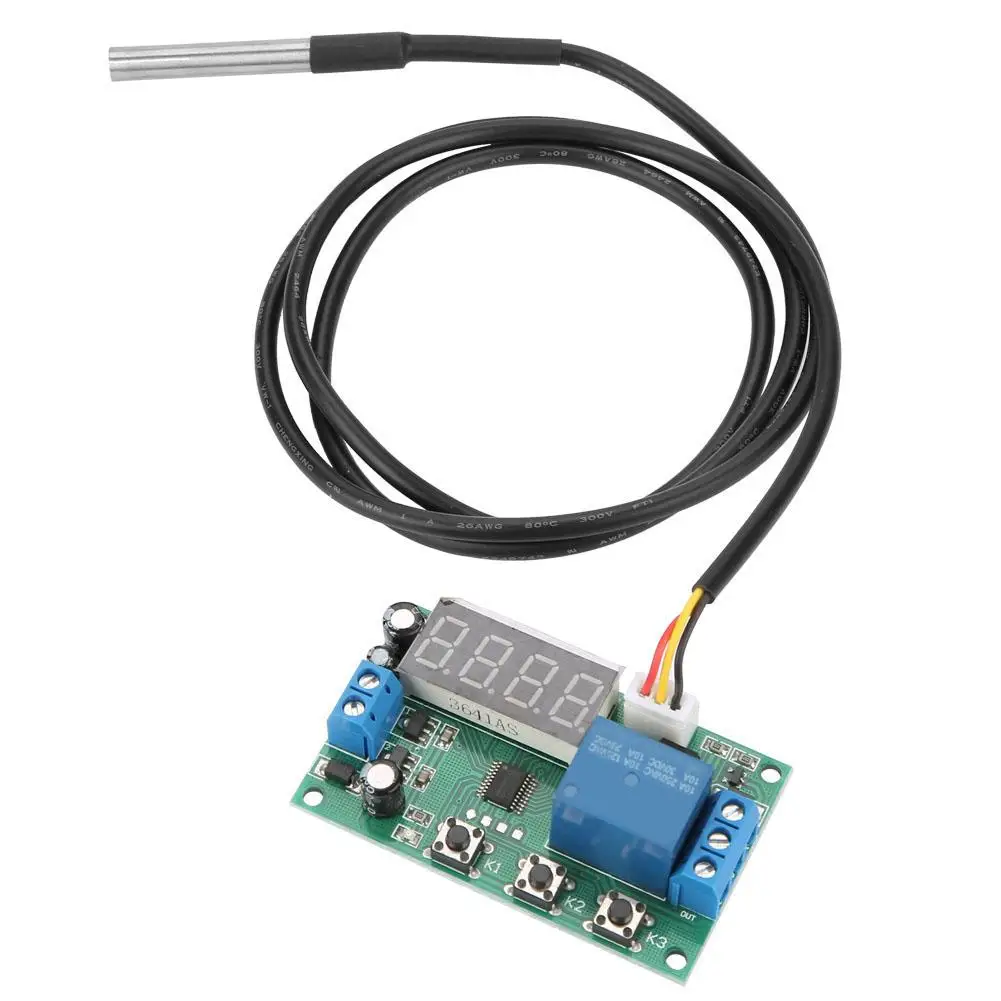

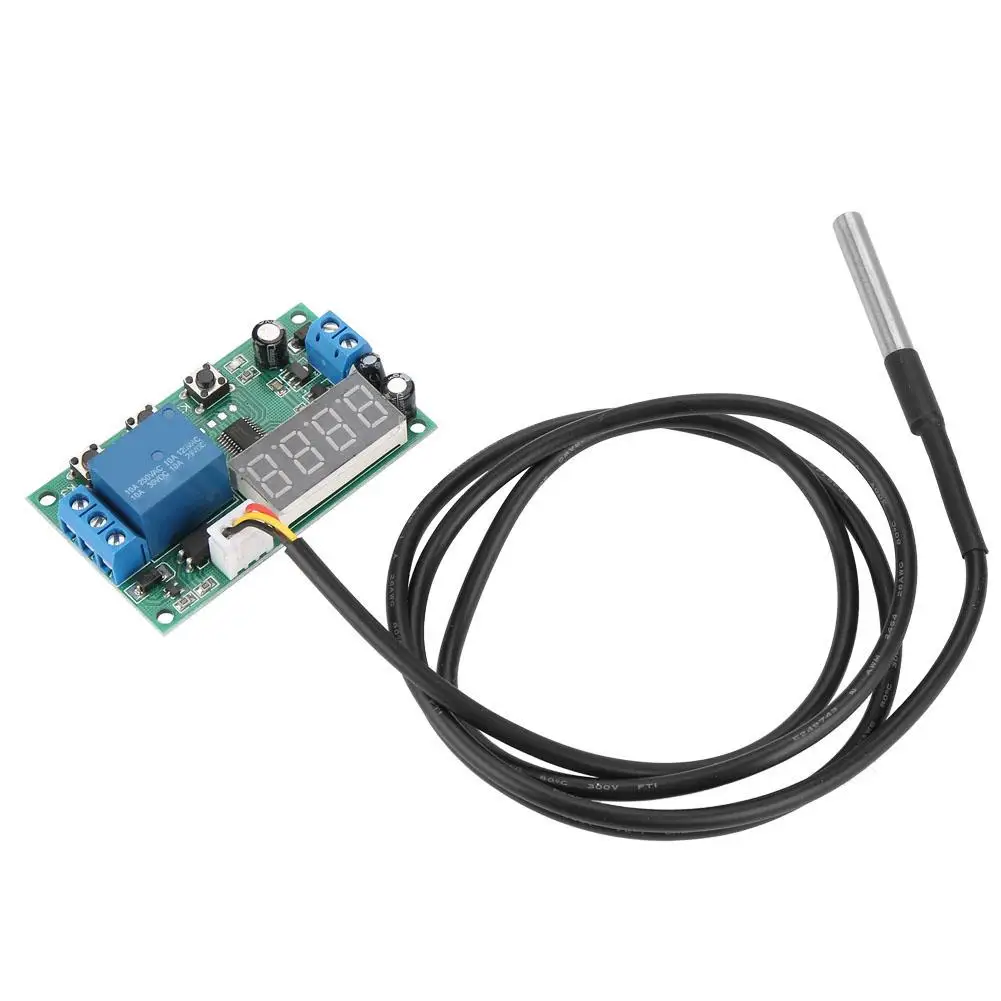

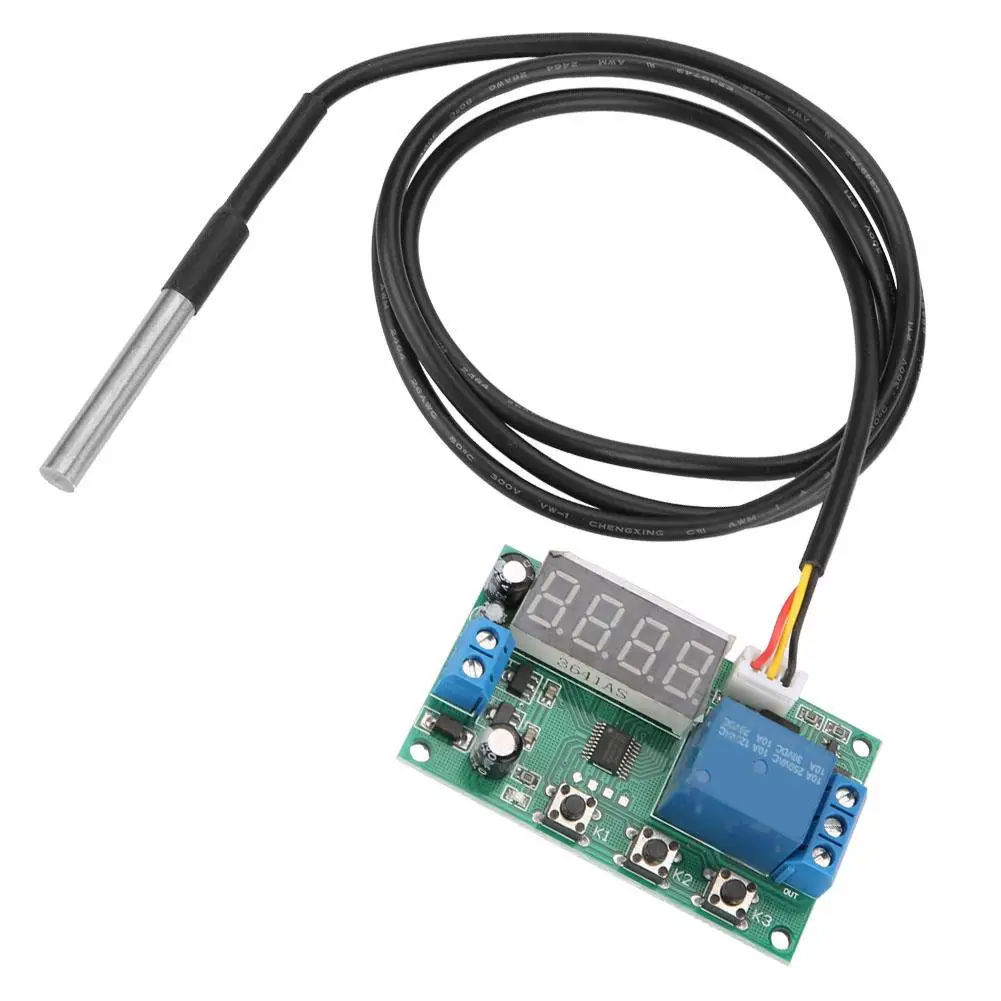

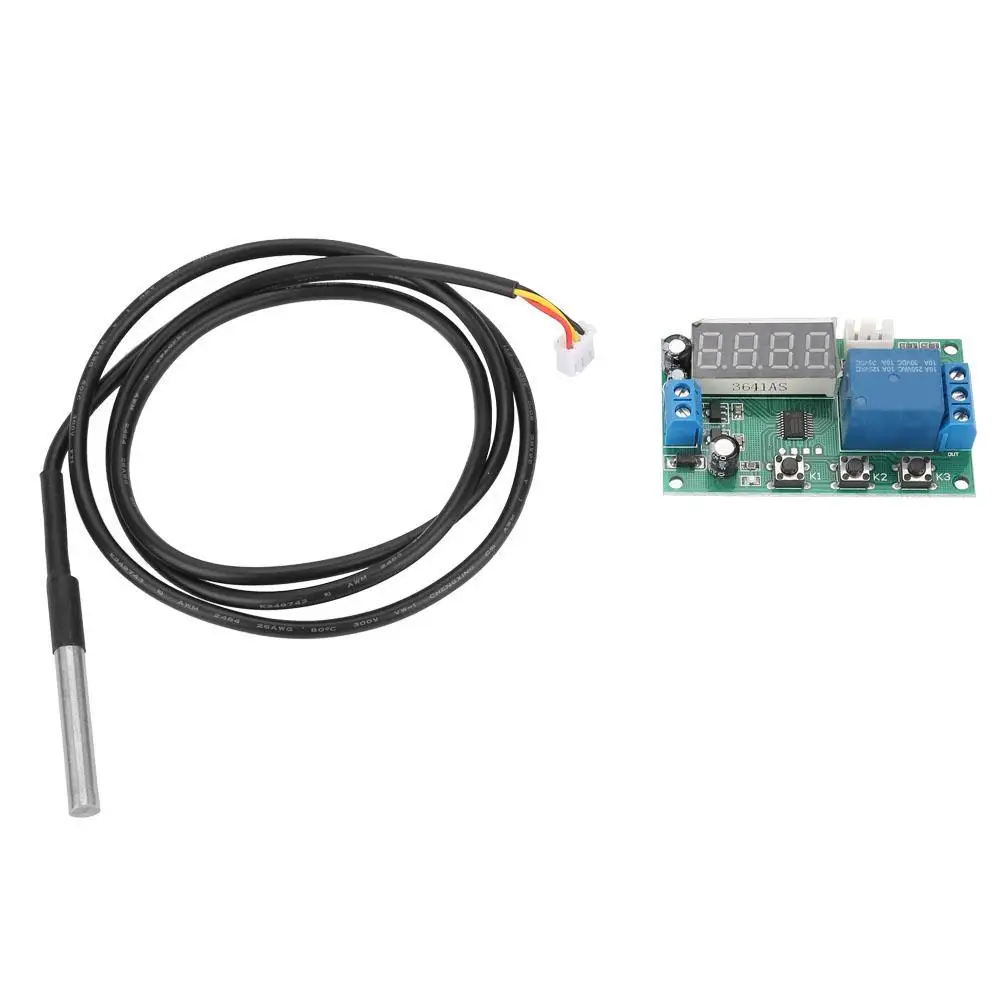

5/12/24 В постоянного тока YYW-1 светодиодный модуль контроллера температуры электронный датчик контроля температуры

1: Диапазон измерения температуры:-40,0 ~ 125,0 °C

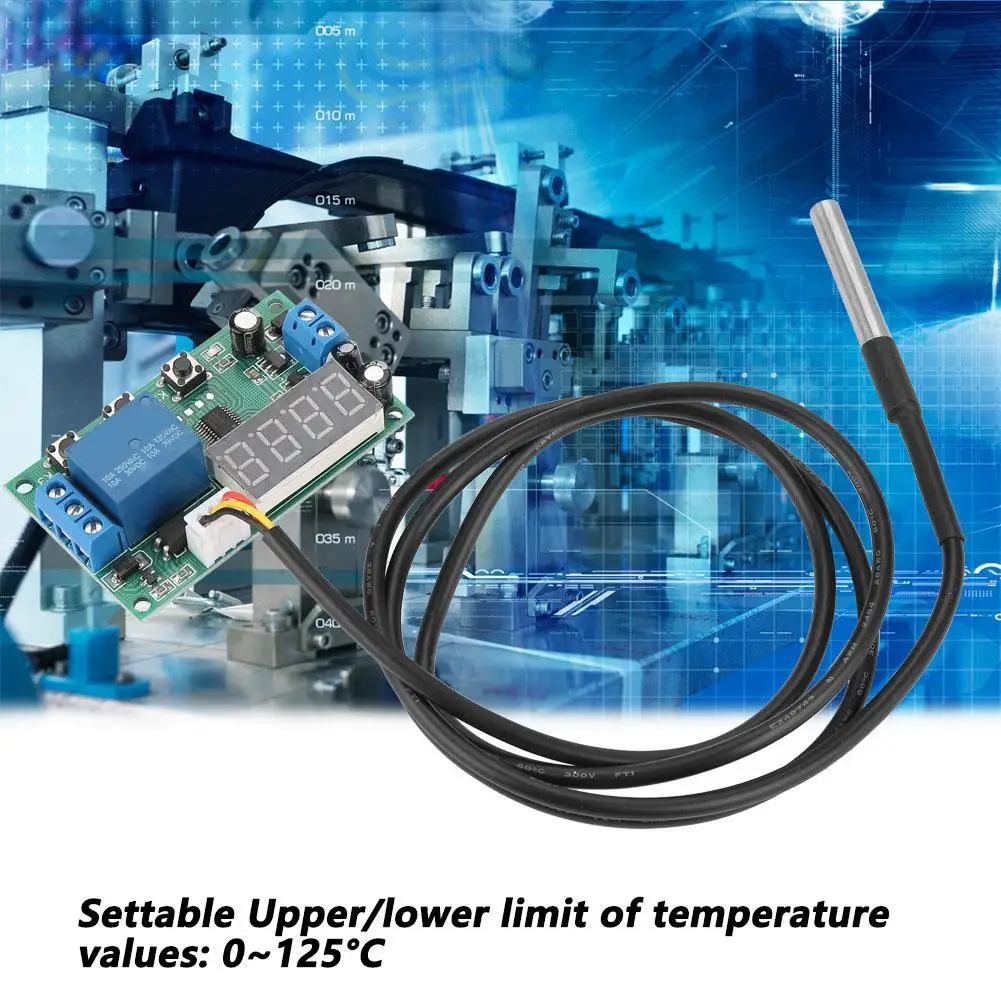

2: установочный верхний/нижний предел значений температуры: 0 ~ 125 °C

3: может установить время задержки, чтобы предотвратить выход от колебания и повреждения всей цепи. Например, если температура выше 30 °C, релейное реле выпускается. После добавления задержки, реле не будет немедленно отпускать. Если температура ниже 30 °C в период задержки, реле не будет работать. Только когда температура выше 30 °C и время задержки превышает, релейный релиз

4: точность измерения составляет 0,1 °C, нажмите K3 в режиме ожидания, чтобы выключить дисплей в течение длительного времени, уменьшить потребление энергии

5: релейный выход является пассивным контактом, без выходной мощности, может контролировать ВКЛ-ВЫКЛ цепей в пределах 5А

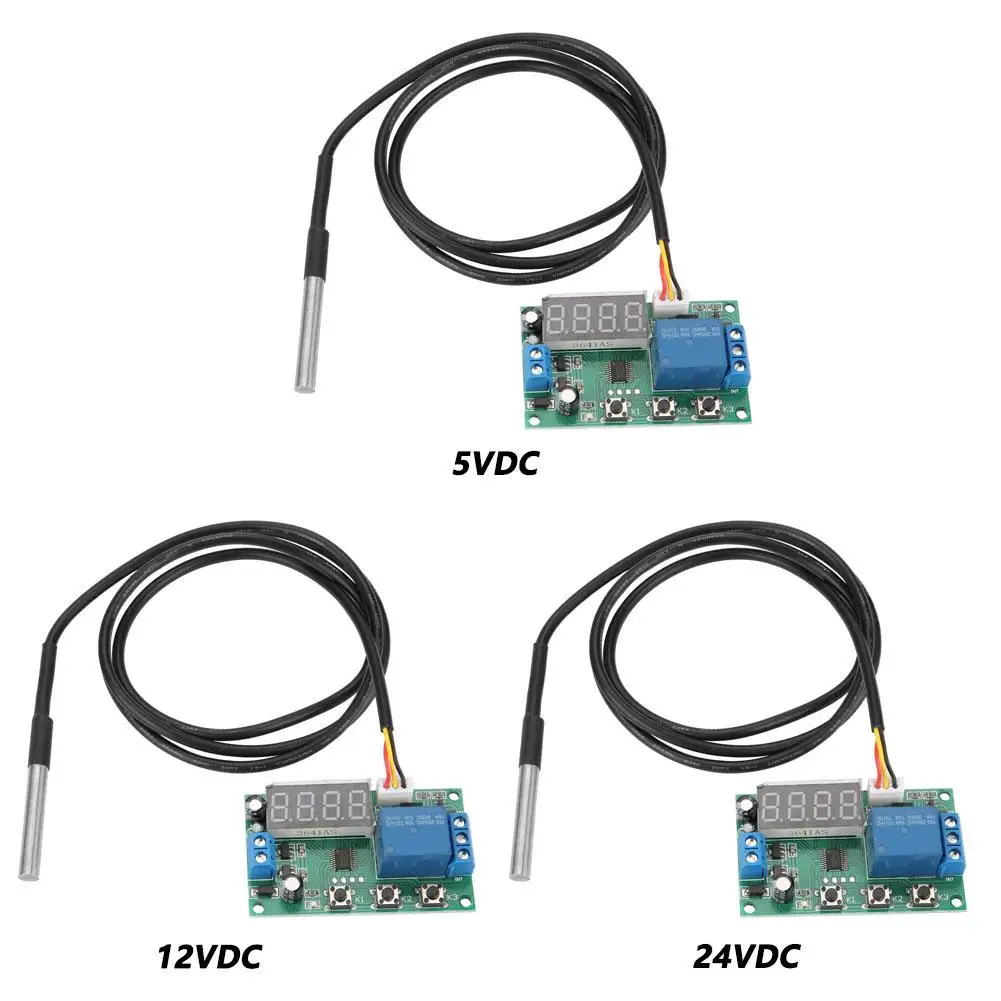

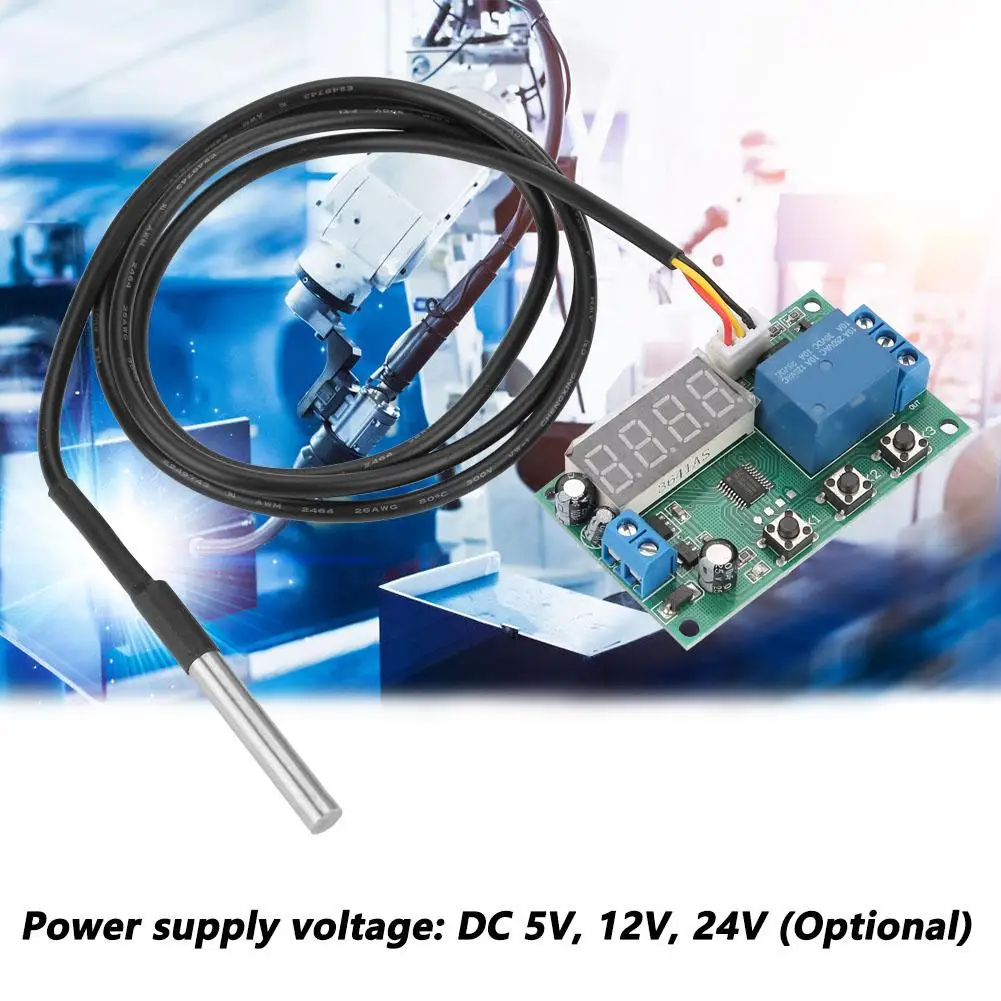

6:Напряжение питания: 5 В постоянного тока, 12 В, 24 В (Опционально)

Описание функции:

P-1: контроль охлаждения: когда измеренная температура в реальном времени ниже T1, реле тянет, и релейный релиз, когда температура превышает T2;

P-2: контроль нагрева: когда измеренная температура в реальном времени выше T2, реле вытягивается, и релейный релиз, когда температура ниже T1;

P-3: постоянный контроль температуры: когда измеренная температура в реальном времени находится между T1 и T2, реле тянет, и релейные релизы в других случаях;

P-4: постоянный контроль температуры: когда измеренная температура в режиме реального времени находится между T1 и T2, релейный релиз и реле тянет в других случаях;

P-5: управление одной точкой и настройка времени задержки: когда измеренная температура в реальном времени ниже T, реле тянется, и релейный релиз, когда температура выше T.

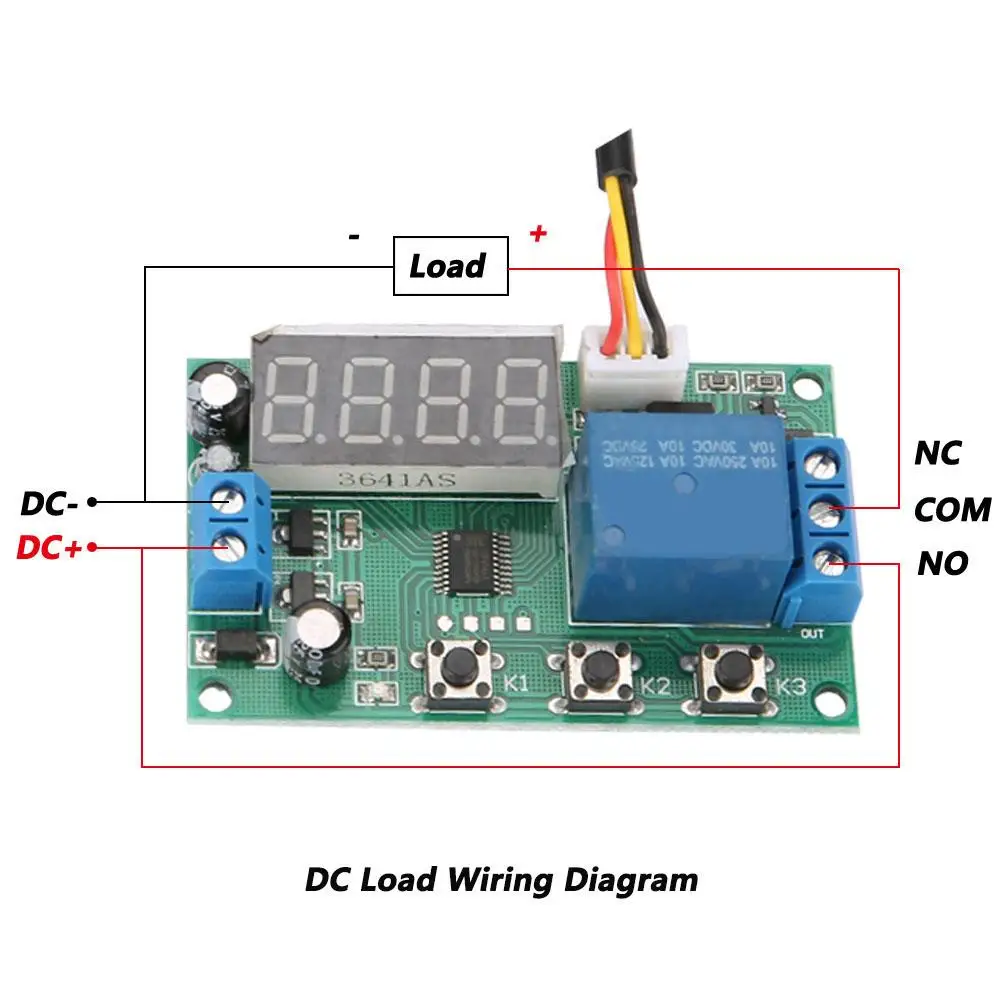

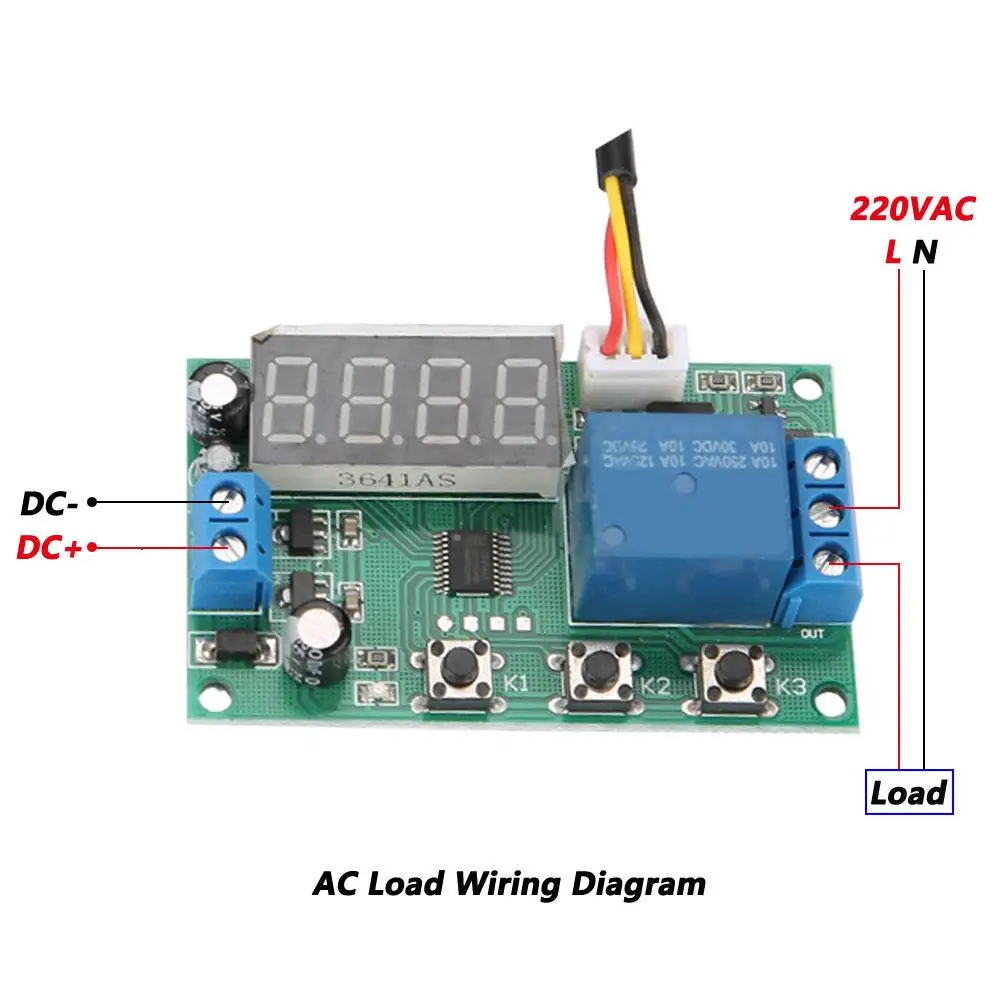

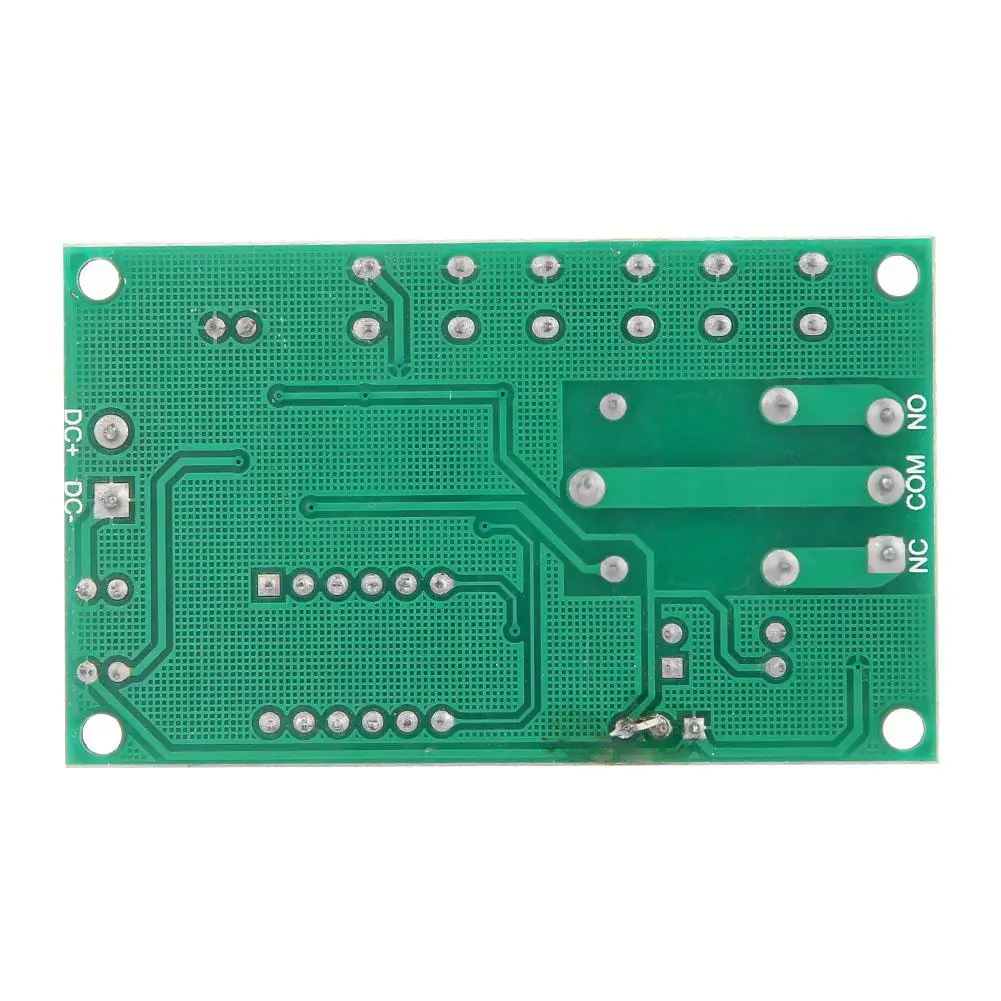

Описание порта проводки:

DC-: отрицательный источник питания

DC +: источник питания положительный

NC: реле нормально терминал

НЕТ: нормально открытый терминал реле

COM: реле общего терминала

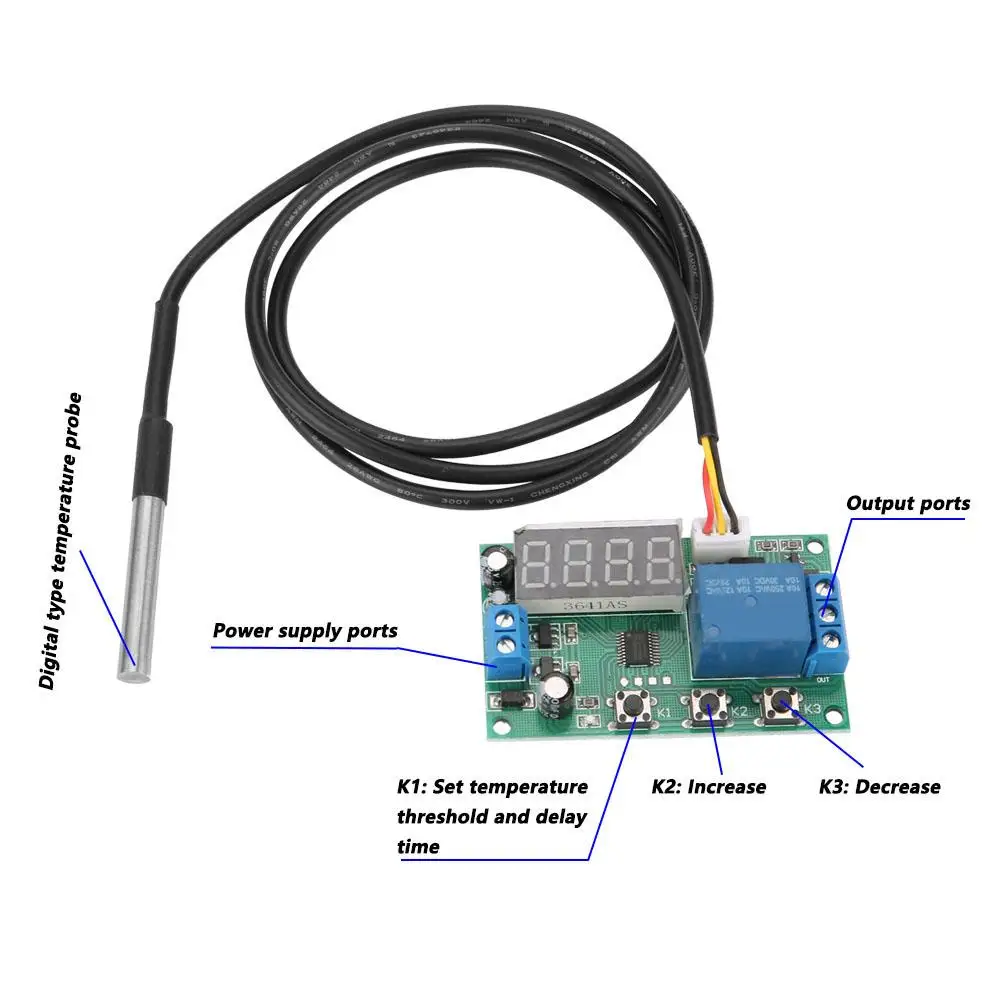

Описание настройки кнопки:

K1: Нажмите и удерживайте в течение 2 секунд, чтобы войти в настройку функции или выйти из настройки функции; короткое нажатие для ввода верхнего и нижнего предела или задержки настройки времени

В режиме P-1-P-4: нажмите K1, цифровая вспышка труб, K2 и K3 установите первую пороговую температуру T1; затем нажмите K1 цифровая вспышка труб, K2 и K3 Установите второй порог температуры T2;

В режиме P-5: нажмите K1, цифровые трубки flash, K2 и K3 set пороговая температура T1; затем нажмите K1, цифровые трубки flash, K2 и K3 set время задержки

K2: увеличение

К3: уменьшение
