Модуль PLL (ADF4106-7-8)

Один 、 ADF4106/ADF4107/ADF4108Характеристики продукта:

ADF4106/7/8Синтезатор частоты в вверх-преобразования и поршневых прессов преобразования части беспроводной приемники и передатчики, он может использоваться для того, чтобы осуществить местных колебаний. 。 он состоит из низким уровнем шума цифровой частоты и фазы дискриминатор (Спасательный жилет) Точность подпиточный насос 、 программируемый ссылка делитель частоты, программируемыйАИBСчетчик и Двухрежимная predivider (П/п + 1Форма 。А(6Положении)B(13Позиция) счетчик и Двухрежимная predivider (П/п + 1), Может быть реализованаNДелитель частоты (N = БП +), Кроме того,14Бит ссылка делитель частоты (RЧастотный делитель) учитывайте возможность наличия погрешностиСпасательный жилетВход терминалREFINЧастота является необязательным, если частота синтезатор сочетается с внешним петельным фильтром и управляемый напряжением генератор (ГУН) Применение вместе, в комплекте PLL может быть осуществлена. (PLL) 。 Его пропускная способность очень высокая, поэтому многие высокочастотный системы может устранить умножителей частоты. Это упрощает архитектура системы и снижает затраты 。

ADF4106-EPПоддержка обороны и авиакосмической промышленности (AqecСтандарт) 。

1、ADF4106 (6,0 ГГц) ADF4107 (7,0 ГГц) ADF4108 (8,0 ГГц)Пропускная способность

2、2,7 VДля того, чтобы3,3 VМощность питания

3、 Независимых подпиточный насос Питание(VP)В наличии3 VРасширенный настройки напряжения предоставляется в системе

4、 Программируемый Двухрежимная predivider:8/9、16/17、32/33、64/65

5、 Программируемый подпиточный насос ток

6、 Программируемый обратной промывки люфта защиты длительность импульса:

7、 Трехпроводной серийный Интерфейс

8、 Аналоговый и цифровой замок-обнаружения

9、 Программного и аппаратного обеспечения режим выключения

Два 、 физическая карта:

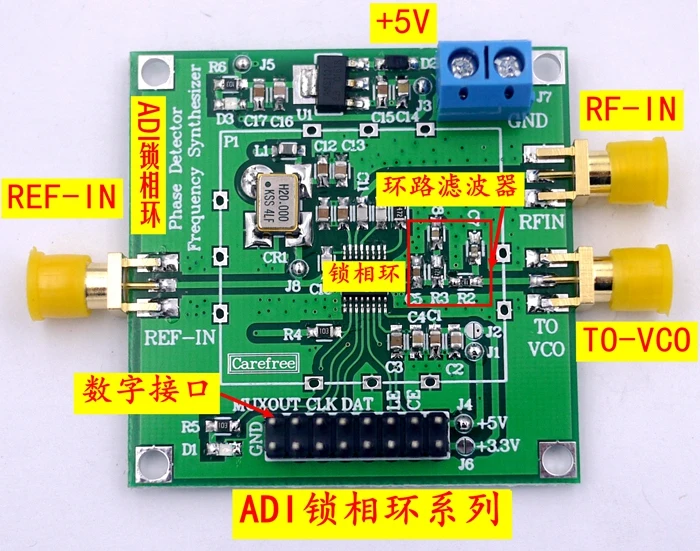

Основная плата

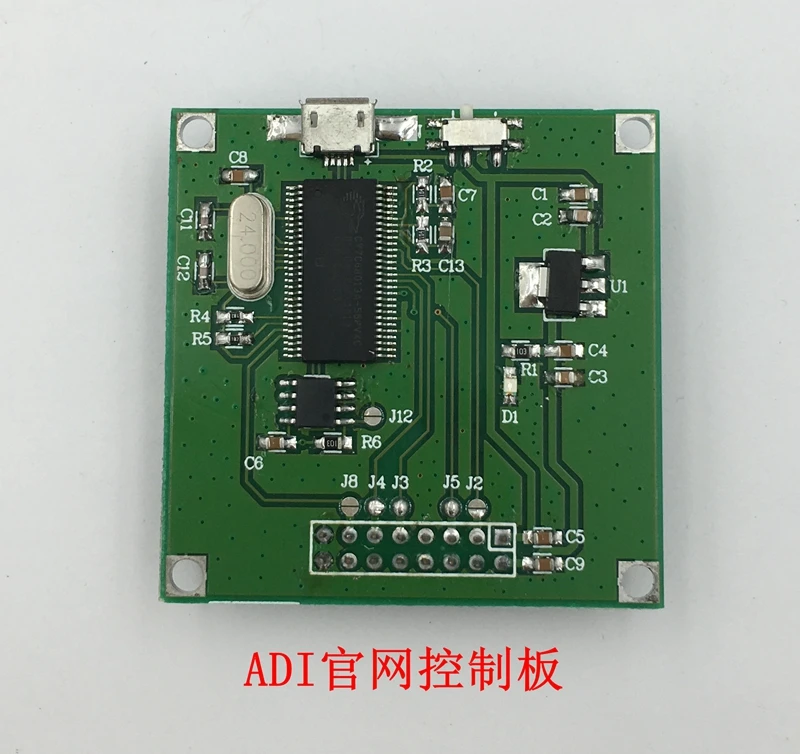

ПК Управление доска на официальном веб-сайте

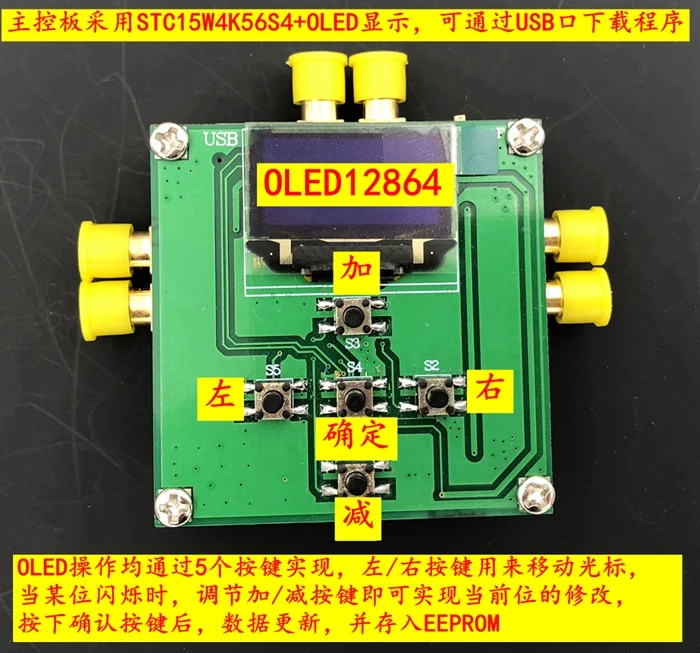

MCU мастер Управление доска

Три в надутом виде информации, предоставленной модуль:

1 、 схема diagrampdffile

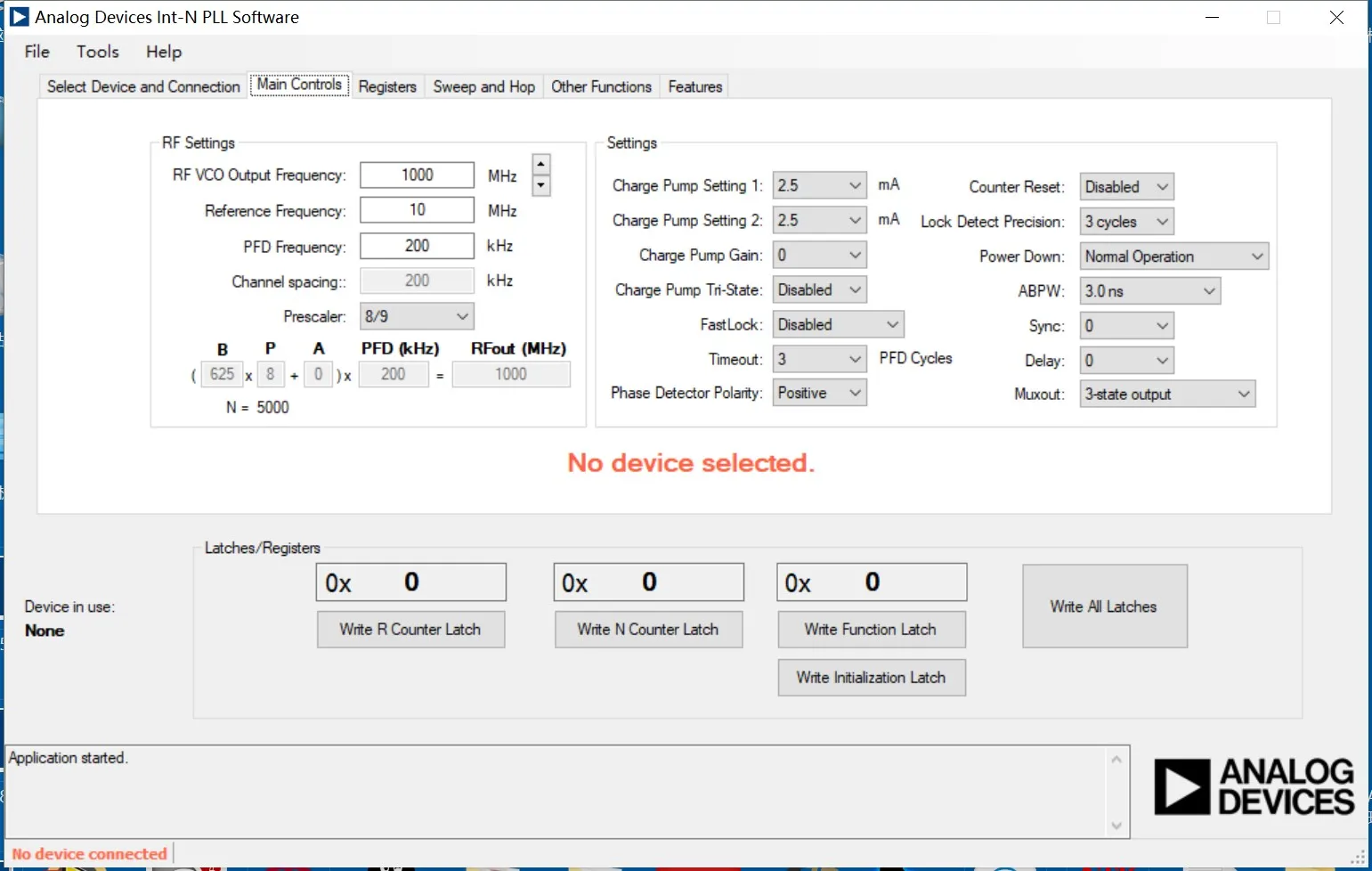

2, referencedspiregister писатель программы

3 、 петля фильтра параметры
