MAX2620-EVKITЧастотная МодуляцияVCOМодульная(10-1050 МГц)

MAX2620Демонстрационное видео

Ссылка://pan.baidu.com/s/15k0RhhHw8Fx2PEhsK7e6JQ

Код извлечения:Zf2i

Дублируйте это содержимое и откройте мобильный телефон Baidu DiskПриложениеБолее удобно в эксплуатации.

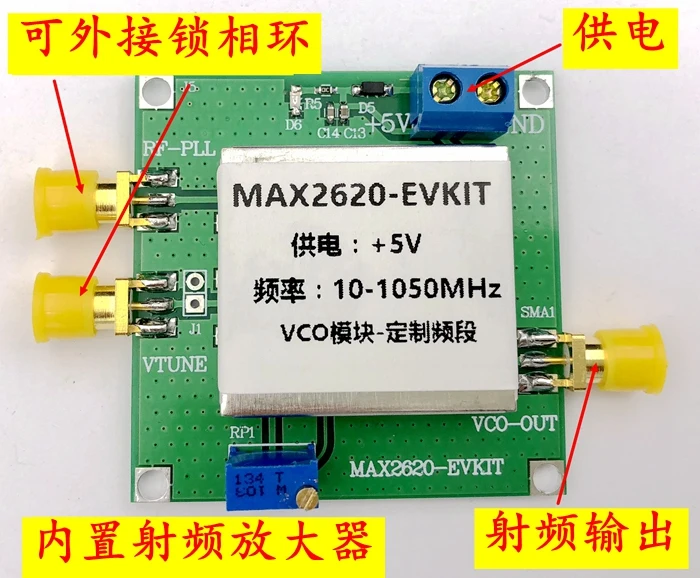

Один. MAX2620Параметры модуля FM

1.Напряжение источника питания:+ 5В (75ма)Будьте внимательны: источник питания с высокой стабильностью и низкой пульсацией;

2.Частотный диапазон:10-1050 МГц;Будьте внимательны: по умолчанию выбирается только один диапазон выхода, другие полосы должны быть настроены; (по умолчанию590 МГцО)

3.Амплитуда выхода: 13dbm (2.8VPP) @ 590 MHz @ 50Ohmic сопротивление;

4.Модуль обеспечивает(До PLLИVTUNEИнтерфейс,Стыковое соединениеADF4001Возможно,ADF4002Модуль PLL, делает частоту более стабильной;

5.Конструкция цепи для открытого источника.

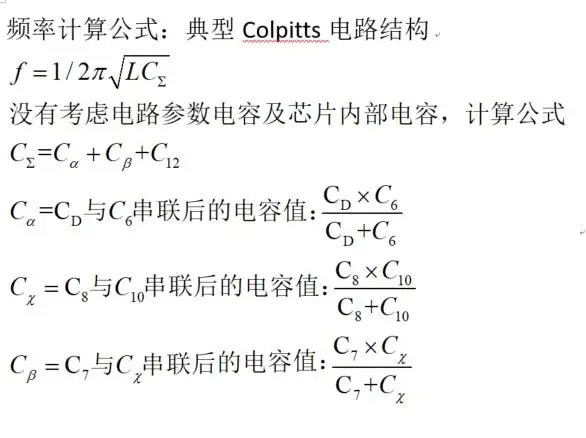

6. MAX2620Цепь Clapper используется на периферии чипа, поэтому полоса пропускания не является широкой., вероятно10 МГцО, клиенты должны настроить другие полосы, необходимо связаться со службой поддержки клиентов! Имейте в виду, что не одна цепь может быть реализована10-1050 МГцВ пределахVCOПолное покрытие.

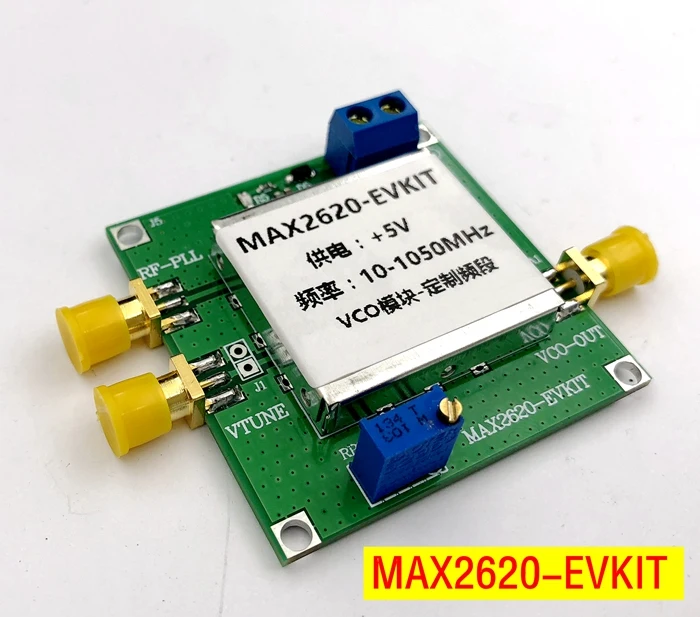

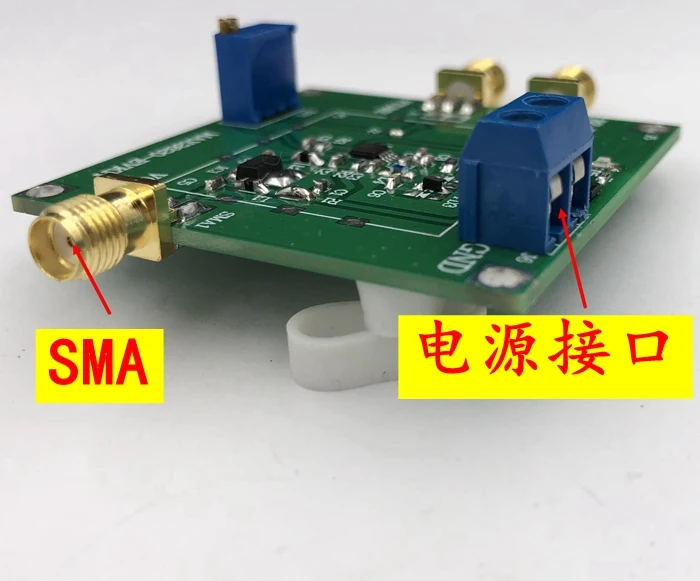

Два. MAX2620-VCOМодуль объекта

Три.Справочная схема (положение после покупки)

Четыре.Принцип анализа

'
