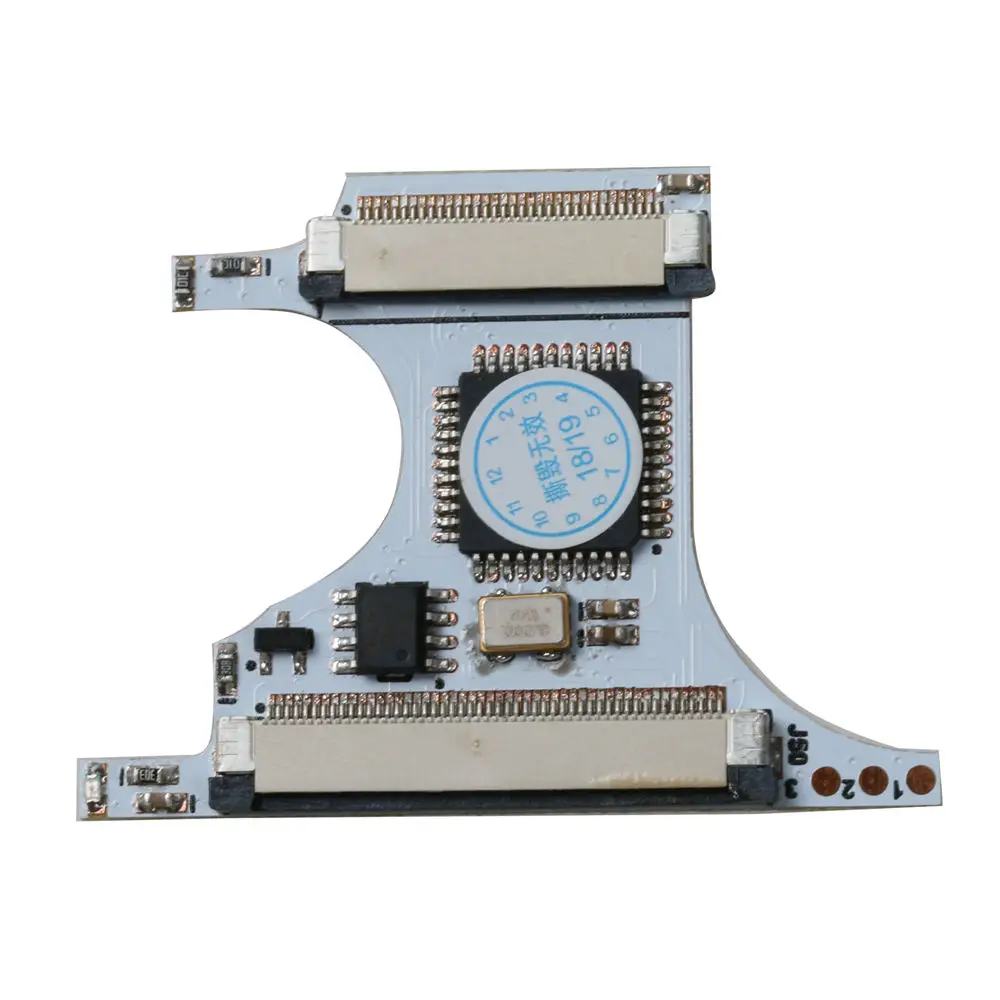

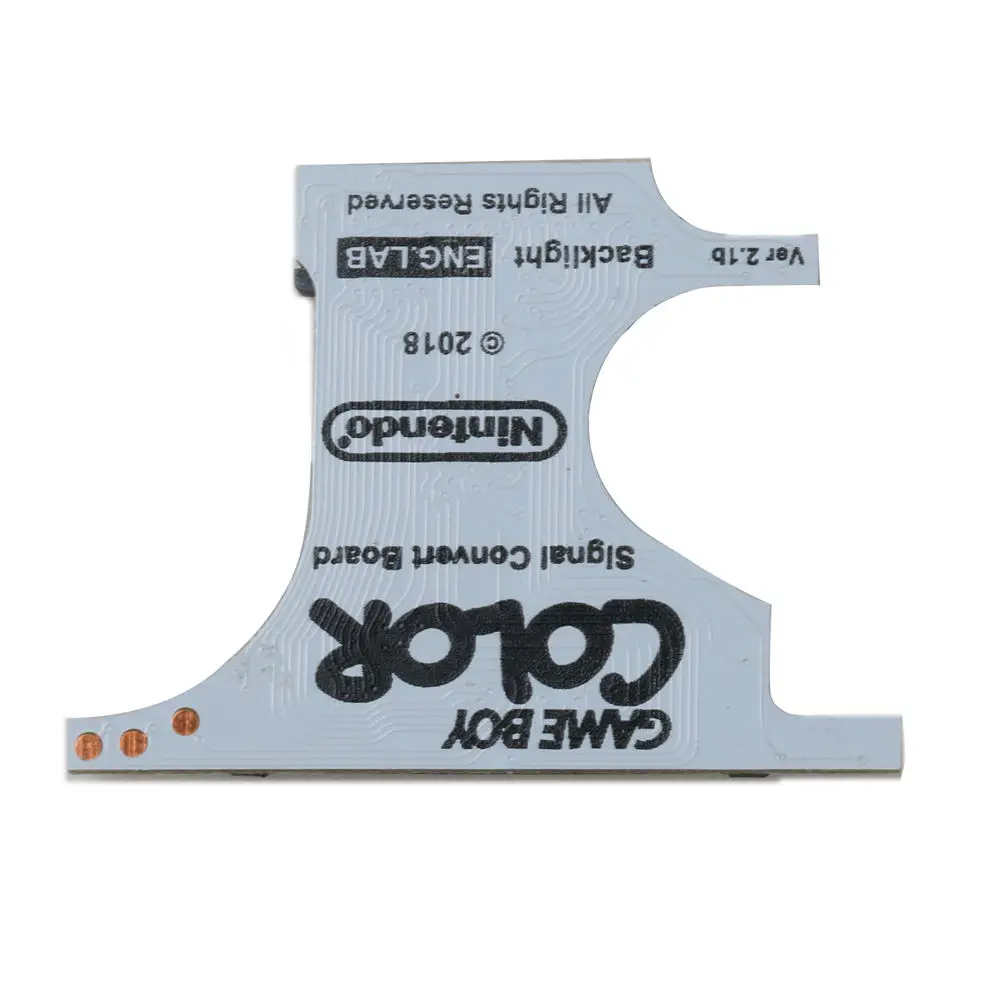

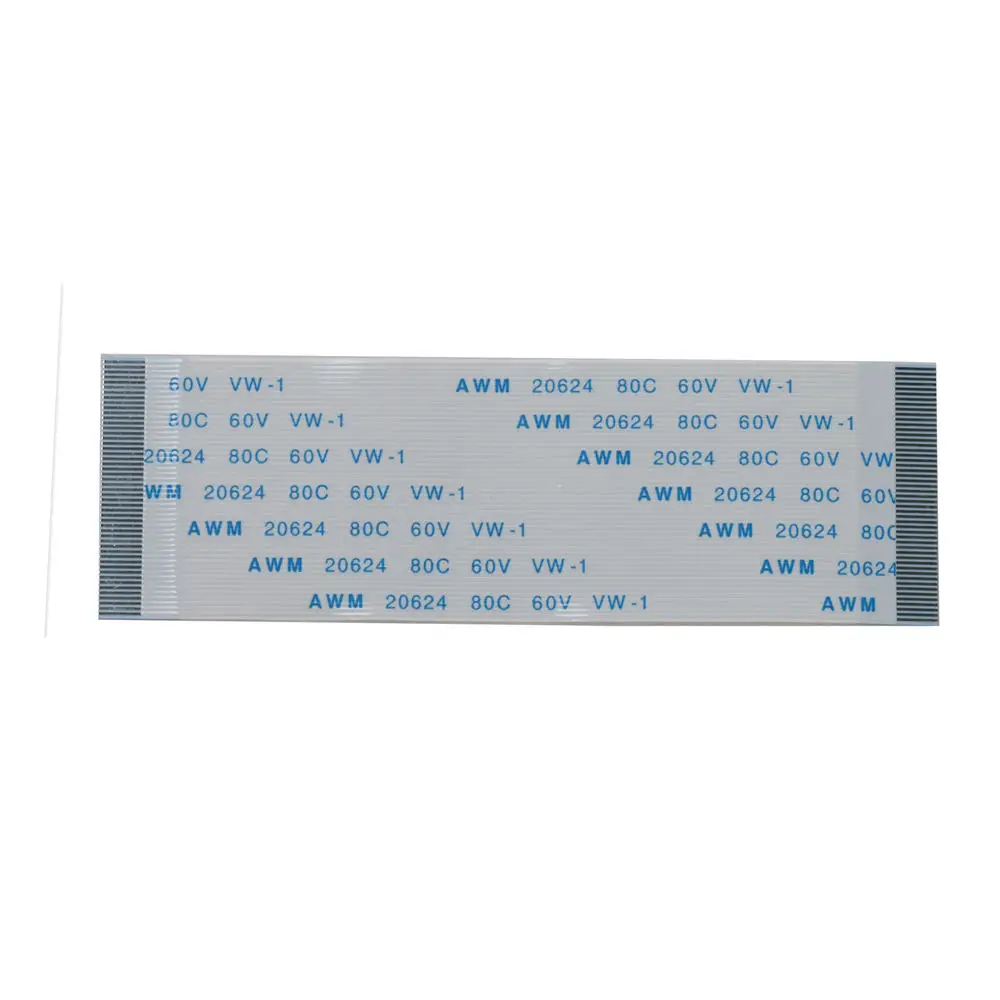

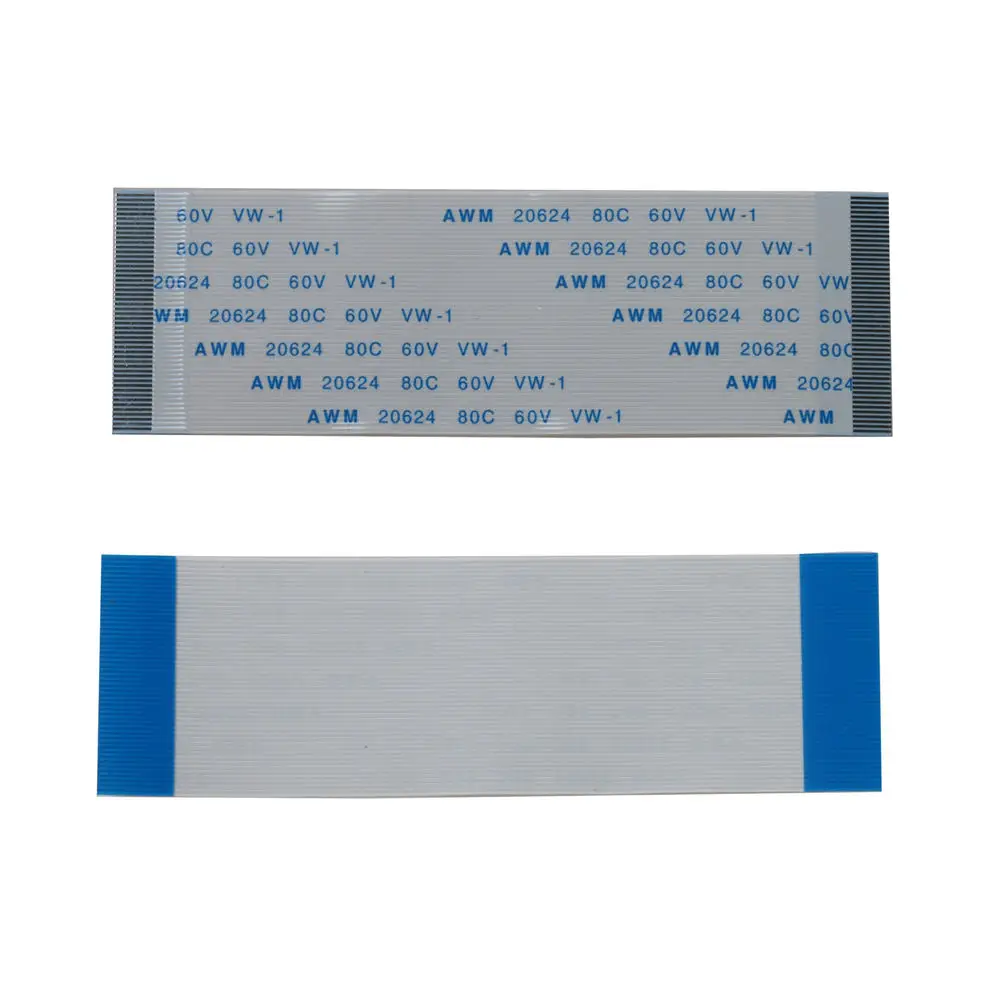

GBC шлейф пятиуровневый яркость с памятью GBC Подсветка мод адаптера переменного тока Замена для игровая консоль Nintendo Аксессуары # FS

Примечания: подходит только для Nintendo Game Boy с Цветной подсветкой

Внимание:

-Этот адаптер работает с ЖК-дисплеем с подсветкой GBASP AGS-101 (белый ленточный кабель), оригинальный ЖК-дисплей без подсветки GBC не может использоваться. Материнская плата CGB-CPU-B типа не рекомендуется, изображение, вероятно, не будет стабильным.

Полезные инструменты:

-Нож, диагональные плоскогубцы, пилка, отвертка, Электрический паяльник, клей, черная лента.

GBC Подсветка мод адаптера переменного тока Установка:

1. Разобрать ваш ГБК, вынимая мать широкий и оригинальный ЖК-дисплей, поместите верхний корпус, все части, отмеченные красной этикеткой должны быть удалены, С помощью ножа и файла или других инструментов, которые вы можете найти, чтобы очистить любые пластиковые выступающие в красной области.

2. Внимательно ознакомьтесь с этим шагом, все направляющие части стрелки (включая указанное положение лампы. Отверстие для винта и т. д. необходимо удалить). Поскольку ЖК-дисплей GBASP AGS-101 немного толще, чем оригинал None-3. Подсветка ЖК-дисплея, таким образом, вы должны полировать толщину этой области на 1/2 по сравнению с оригинальной оболочкой, если ваш корпус является кристальным материалом, пожалуйста, будьте осторожны, чтобы сделать это.

3. Из-за размера ЖК-дисплея GBASP AGS-101 выключатель питания не может быть правильно помещен в исходный паз корпус GBC, корпус. Таким образом, пожалуйста, следуйте изображению, чтобы отрезать верхнюю часть от Красной линии выключателя питания. Переверните вверх дном, чтобы включить переключатель, подходящий для кнопки питания матери, когда поместите обрезанный переключатель в корпус GBC, shell.

Советы:Обрезка корпуса-это самый важный шаг в моде подсветки GBC, отличная работа сделает все шаги легкими и сэкономит ваше время, поэтому будьте терпеливы, чтобы сделать каждую обрезку лучше.

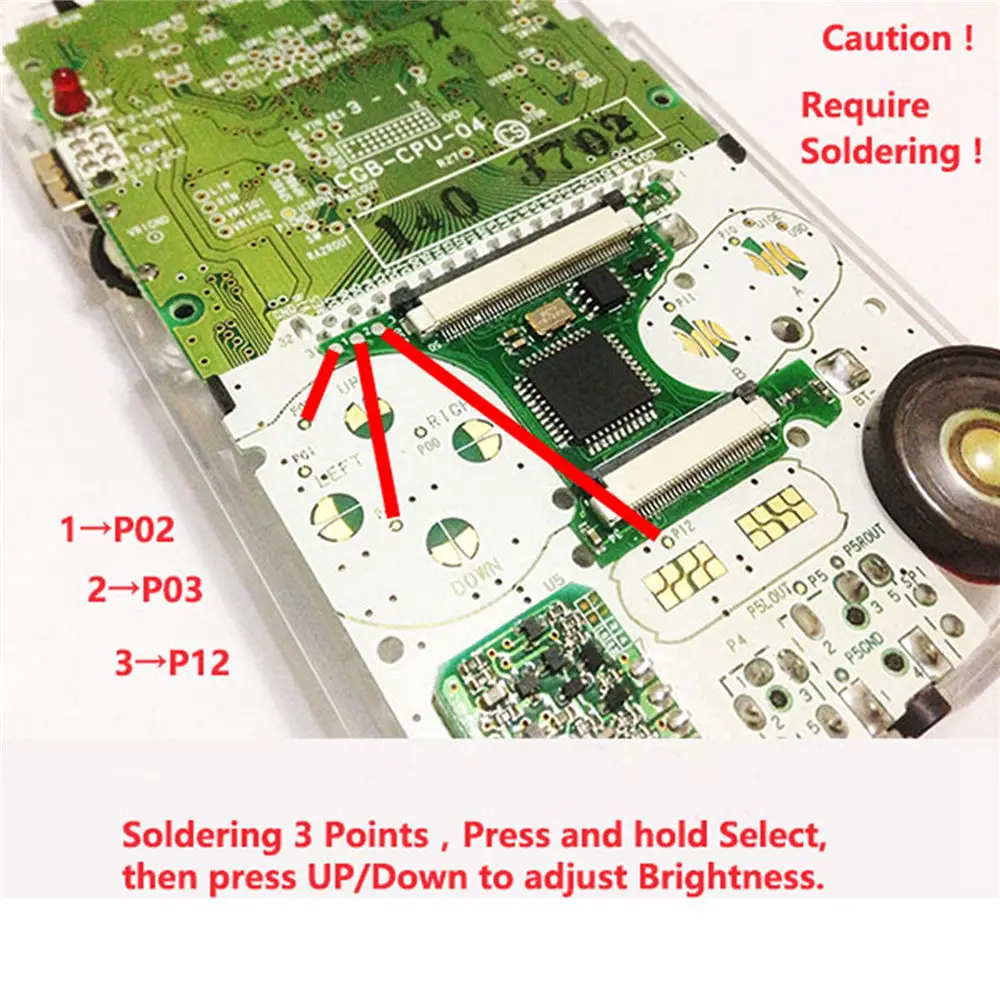

-После обрезки корпуса, шаг 2-широкая Пайка и обрезка. См. Изображение показывает, Вырежьте все спаянные точки, помеченные как красная линия (в том числе корзина слот спаянный dots.com мундирование слот спаянные точки и регулятор громкости спаянные точки), после использования электронного паяльника для удаления питания укажите лампу.

Предупреждение:Поскольку мама имеет широкий спектр ГБК, включая Высокоточные схемы и легко ломается, поэтому она должна быть очень тщательной работой этого шага, если у вас нет диагональных плоскогубцев, вместо этого используйте ножницы для ногтей.

-Чтобы уменьшить толщину GBASP AGS-101 ЖК-дисплея, настоятельно рекомендуется снять на переднюю железную защитную рамку GBASP AGS-101 ЖК-дисплея, С помощью отвертки снимите пряжки с задней стороны ЖК-дисплея, а затем снимите переднюю железную защитную раму. На изображении показана, как выглядит железная оправа ront. Будьте осторожны при выполнении этой работы, так как ЖК-дисплей хрупкий

1. Когда Соберите все детали вместе, Новый ЖК-дисплей с защищенной железом задней крышкой, скорее всего, приведет к большому замыканию матери, поэтому полезно наклеить пластиковый кран на задней стороне нового ЖК-дисплея.

2. После завершения всех этих работ, сейчас время тестирования. Сначала Включите устройство, если все детали будут правильно установлены, синий индикатор лампы на адаптере включит светильник, и изображение будет отображаться на новый задний светильник LCD.

3. Если вы видите мигание экрана, пожалуйста, проверьте работу пайки в шаге 2.

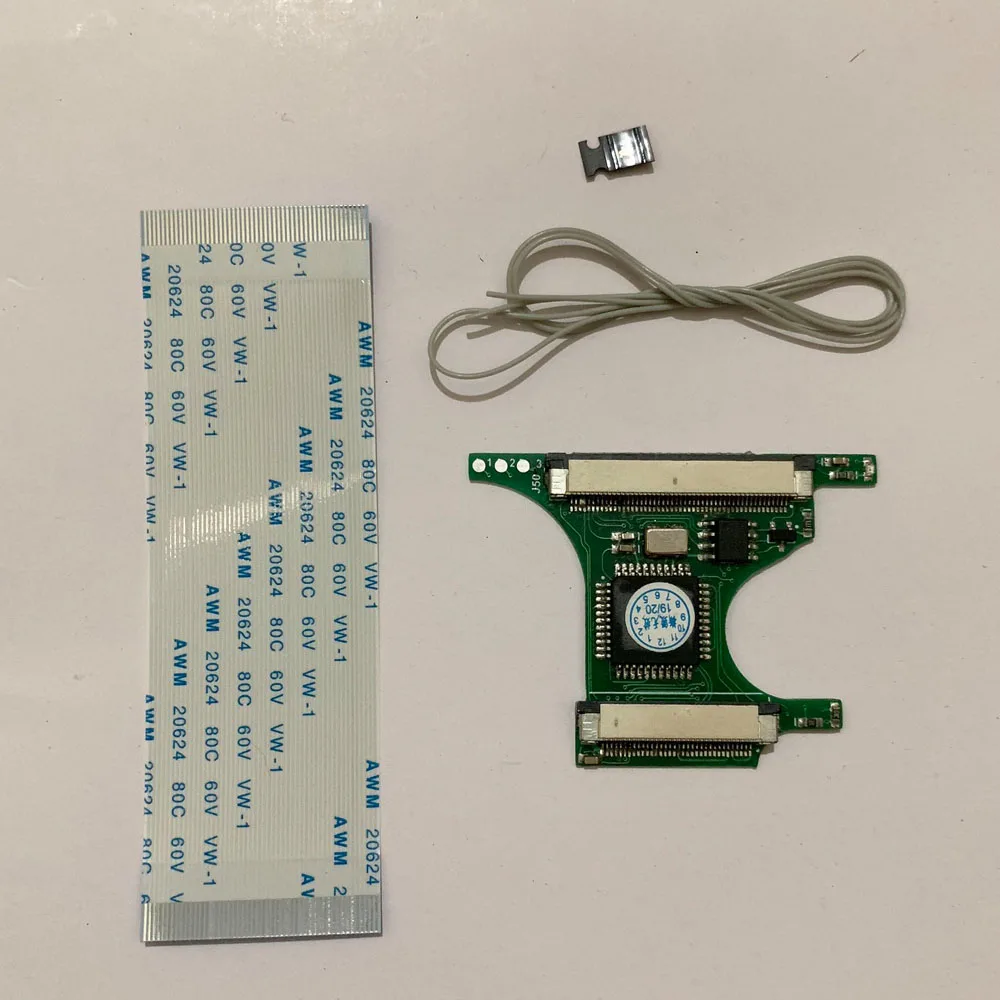

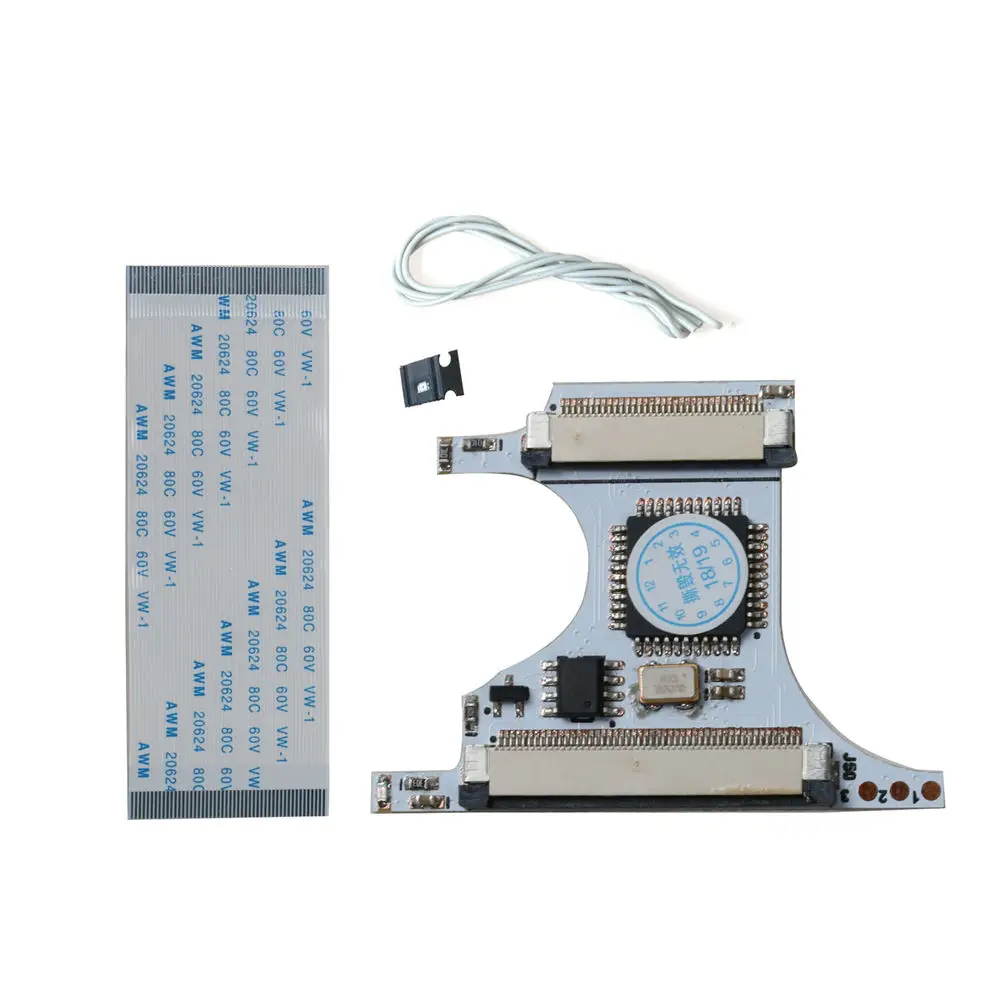

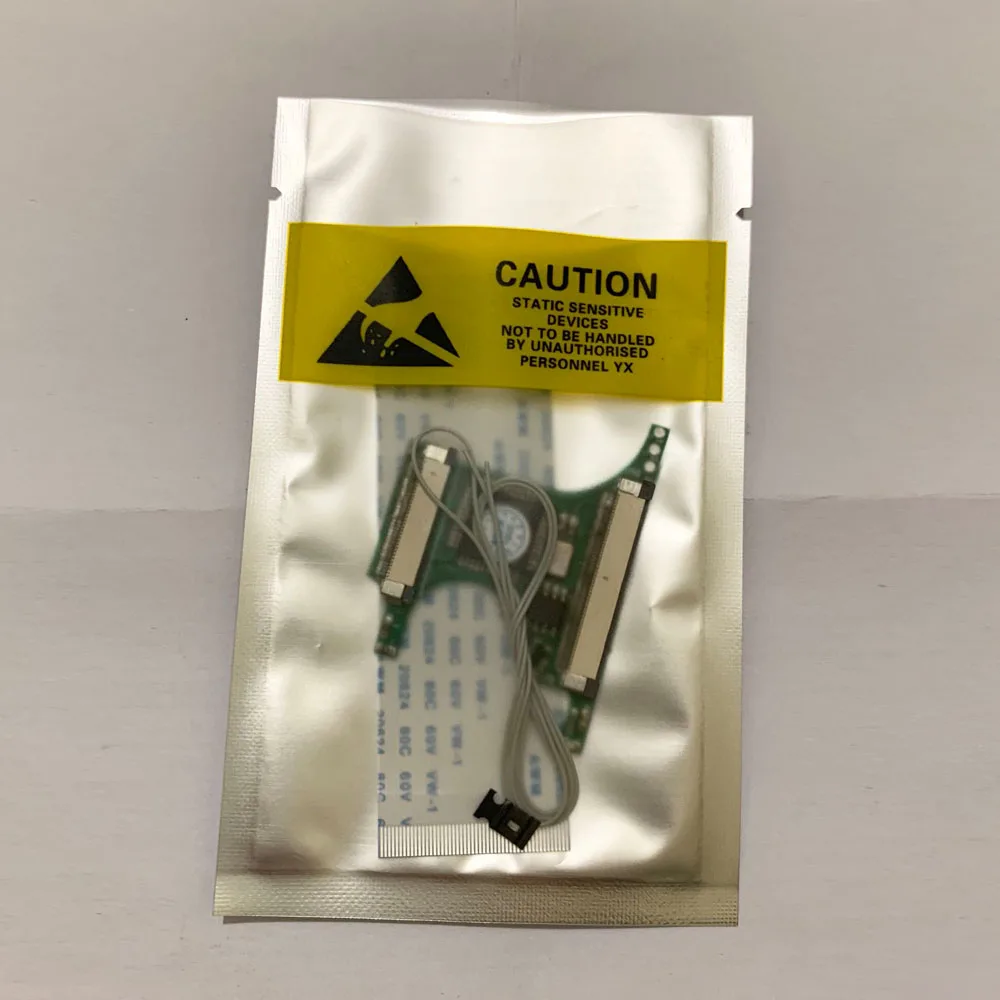

Упаковка включает в себя:
