Станок для гравировки зубцов в форме ласточкиного хвоста|Аксессуары

Ласточкин хвост тенон приспособление квадратный зуб машина гравировальный станок специальный конец открывания машины Храктеристика устройства классификация:   12 дюймов шипорезный станок (прозрачный) с шаблоном 24 дюйма шипорезный станок (прозрачный) с шаблоном

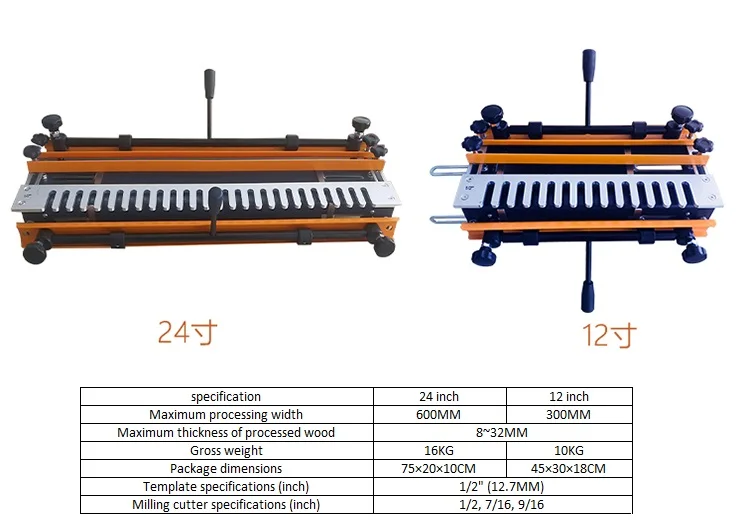

Спецификация

24 дюйма

12 дюймов

Максимальная ширина обработки

600 мм

300 мм

Максимальная толщина обработанной древесины

8-32 мм

Вес брутто

16 кг

10 кг

Посылка размеры

75 × 20 × 10 см

45 × 30 × высота каблука 18 см

Характеристики шаблона (дюйм)

1/2 "(12,7 мм)

Технические характеристики фреза (дюйм)

1/2, 7/16, 9/16

Этот продукт продается в оригинальном едином продукте США, с импортной машиной Weiwei, Bupai и другими гравировальными машинами. Конечно, внутренняя гравировальная машина также возможна, если Диаметр Зажима Цанги составляет 1/2 "или с подшипником 1/2" или с втулкой 1/2 ".
Применение и метод регулировки 1. Во-первых, деревянная доска, которая должна быть изменена, обрабатывается в требуемый размер, и размер деревянной доски должен быть стандартным. 2. Отрегулируйте ручки 1, 4 и 5 на вышеуказанном рисунке в соответствии с толщиной платы, так что плата имеет предварительно затягивающую силу, когда она проходит через плато, И может хорошо нажимать на доску при нажатии на пресс-стержни 1, 2. 3. Ослабьте винт A и отрегулируйте блок позиционирования 1, чтобы край деревянной доски был втянутым с боковой стороны паза. После фиксации винта A, тот же метод может быть использован для ослабления винта 2 и регулировки вертикального позиционирования блока 2 так, чтобы вертикальный край платы был выровнен с другой стороны того же паза. То есть, Горизонтальные и вертикальные стороны платы находятся на правой стороне доски, которая является точно слотом или зубом. Обратите внимание, что вертикальная доска помещается на торцевой поверхности горизонтальной деревянной доски, И верхняя Торцевая поверхность доски находится на той же плоскости, что и верхняя поверхность горизонтальной доски. 4. Для регулировки ручки и от 3 до 6 лет и переместите зубчатая пластина таким образом, что расстояние между передними зубца линии зубчатая пластина и вертикальная внешняя поверхность дарит ощущение еще C = 6,5 мм. 5. Ослабьте ручку 2 и ручку 7, чтобы отрегулировать расстояние между позиционирующей пластиной гравировального станка и краем вертикальной деревянной доски D = 2 * толщина + диаметр гравировального Станка/2-6,35-7,5 мм. Если толщина моей платы составляет 19 мм, а нижний диаметр гравировального станка-160 мм, D = 38 + 80-6,35-7,5 = 105,15 мм (это рассчитывается по размеру ласточкин хвост нашего магазина) 6. Установите ласточкин хвост на гравировальный станок и отрегулируйте его режущую головку. Верх 19 мм. 7, затем вы можете обработать его.
