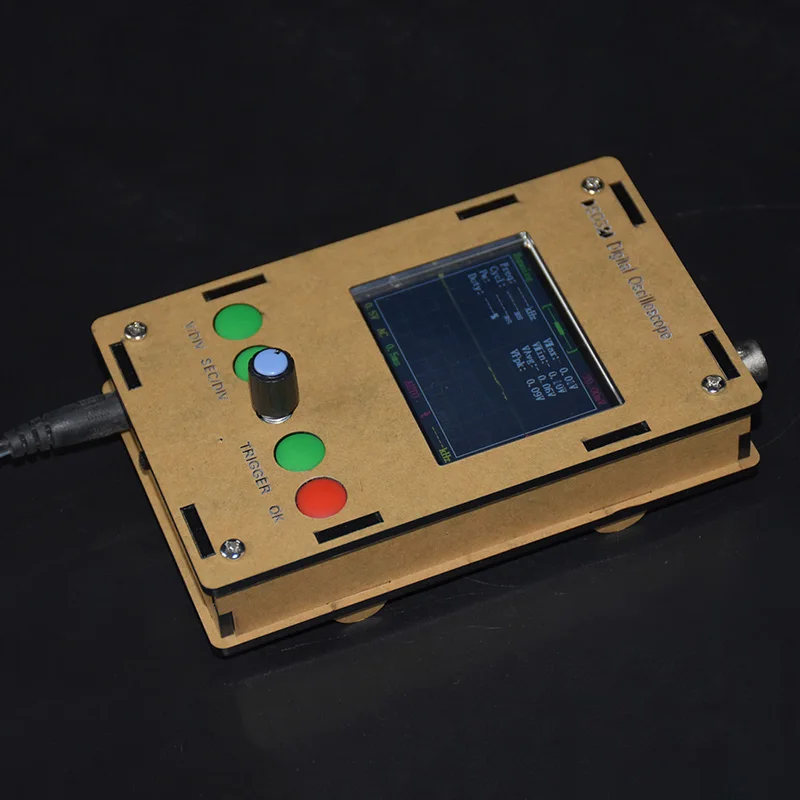

Наш мини-осциллографМожет применяться для начинающих, средних и передовых энтузиастов в области электроники, для практики сварки, отлаживания, понимание конструкции STM32 и контурной настройки. Этот продукт с помощью цепи, печатной платы, механической структуры в сочетании с работой, чтобы улучшить, с меньшим количеством компонентов для достижения функции, предназначены для ручной работы. В печатной конструкции цифровая деталь (в основном MCU и LCD) и аналоговая часть платы, дихотомия, во избежание использования контактного контакта, вызванного плохой контакт.

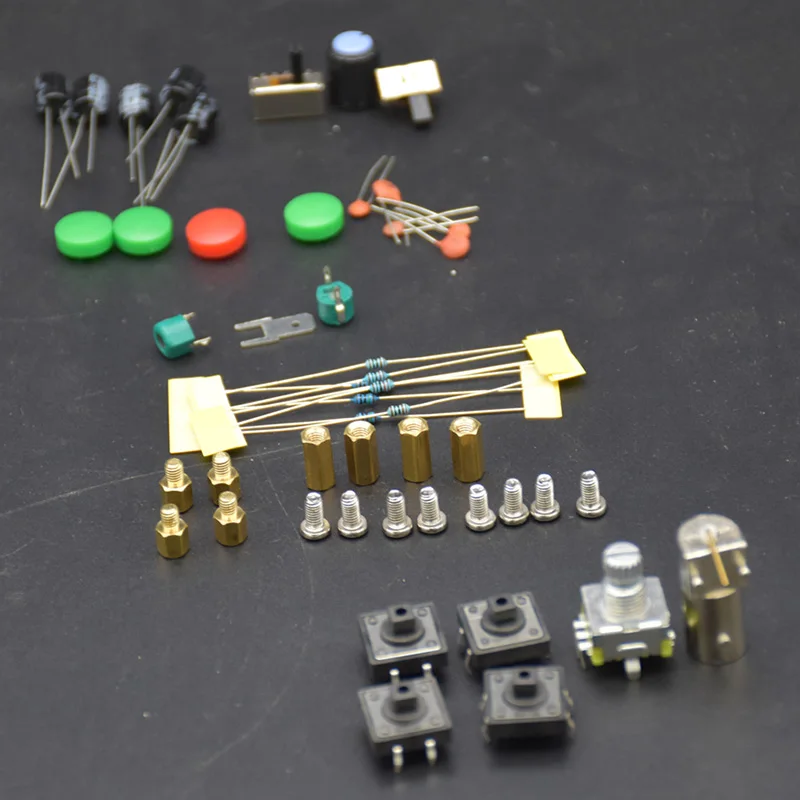

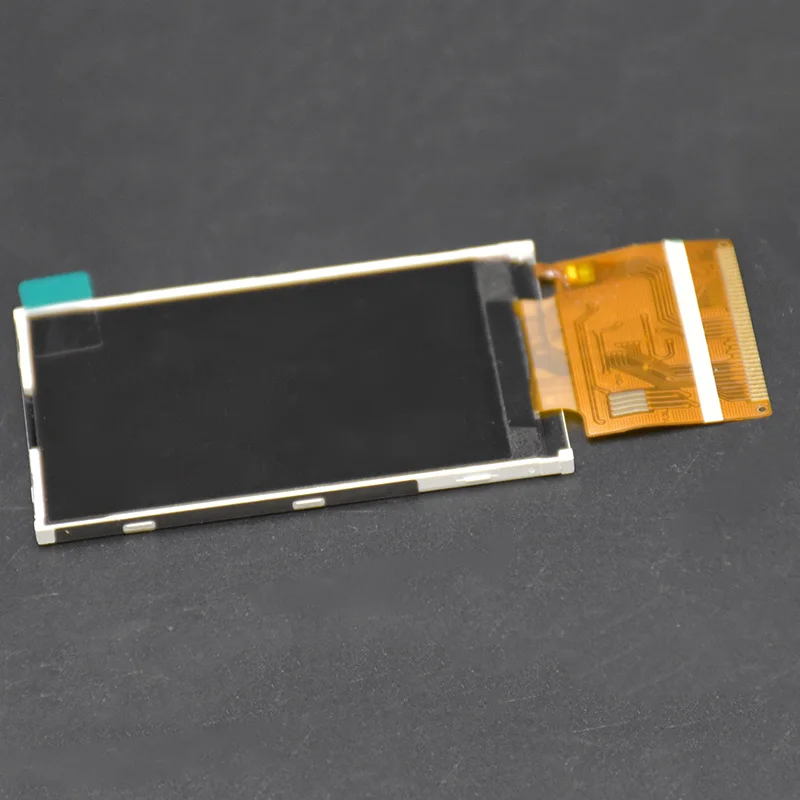

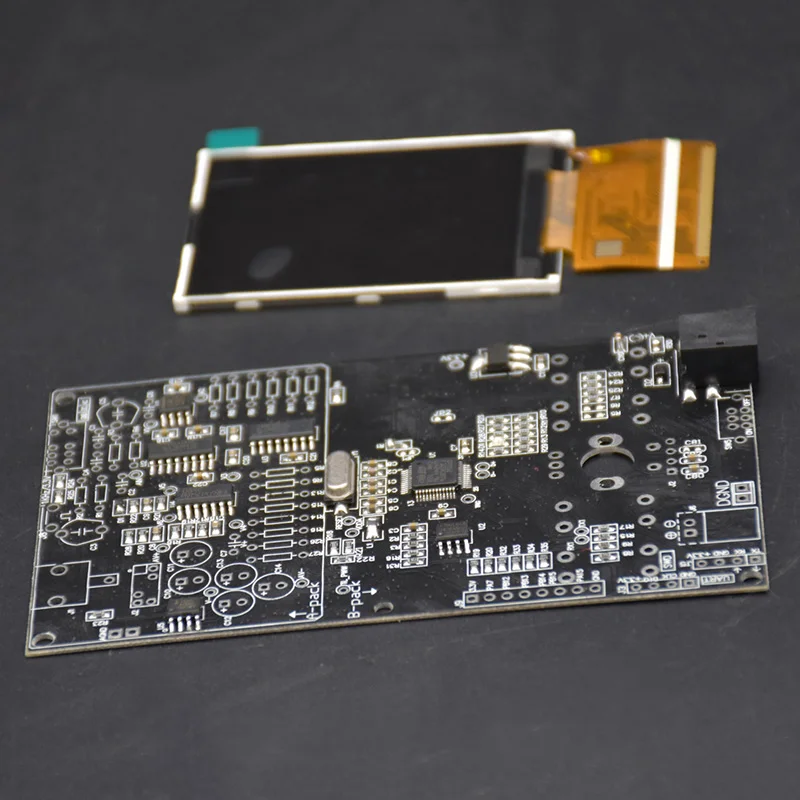

1, аналоговая часть содержит большинство компонентов, установленных пользователем. Цифровая часть является частью компонентов чипа, за исключением небольшой части встроенных компонентов, предварительно собранных и протестированных на фабрике, и программа записывается на микроконтроллер заранее.

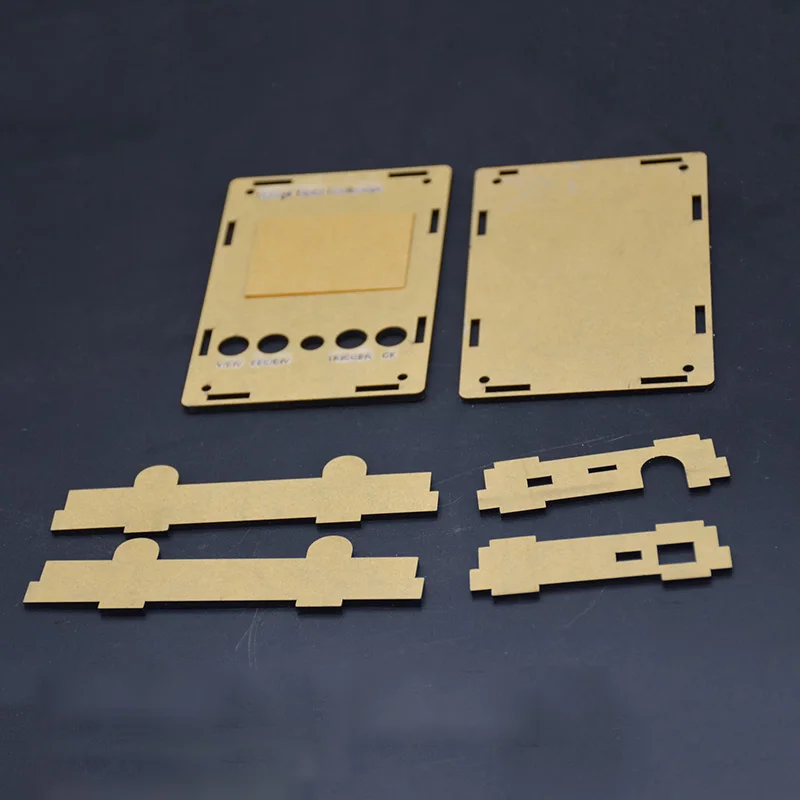

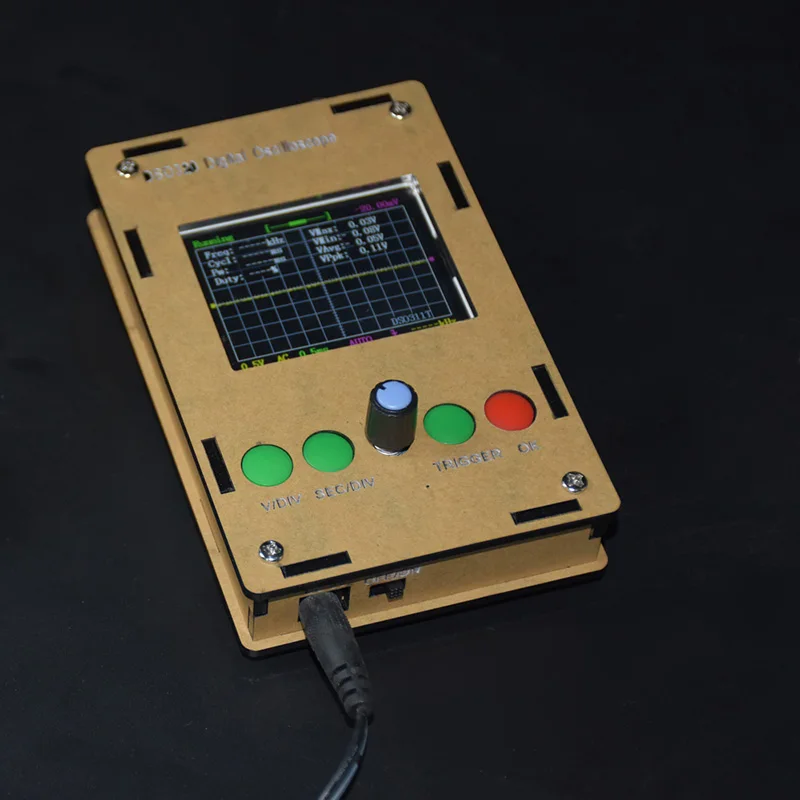

2, мини-осциллограф с полной оболочкой, более подходит для электронной профессиональной практики обучения.

3, используя поворотный переключатель кода, что делает настройку параметров очень удобной.

4, расширен диапазон чувствительности мини-осциллографа к обоим концам, низкий-конец до 5 мВ/див, высокий-конец до 20 В/див.

Обратите внимание: Мини-осциллограф с источником питания постоянного тока 9 В (напряжение питания не может превышать 10 в! В противном случае устройство может сгореть), питание

Ток должен быть в состоянии обеспечить более 200 мА.

Особенности:

U Входное сопротивление: 1 МОм

U аналоговая ширина ремешка: 0 - 200 кГц

U Максимальное входное напряжение: 50 в, pp (1: 1 зонд), 400 В, pp (10: 1 зонд)

Максимальная частота дискретизации в реальном времени: 1 мс/с

U поставляется с 1 кГц/3,3 V квадратный тест волн источника сигнала

U точность: 12 бит

Глубина буфера дискретизации u: 1024 байт

U вертикальная чувствительность: 5 мВ/див-20 в/див (прогресс на 1-2-5)

Мы можем вернуть вам вертикальное смещение регулируется с помощью индикация

U способ соединения включает в себя DC / AC / GND

U Горизонтальный диапазон времени основания: 10 мкс/див-500 с/див (прогрессивный на 1-2-5)

U с автоматическим, стандартным и одним триггером, простой в захвате мгновенной формы волны

Вы можете быть вызваны ростом или падением

Положение уровня u-триггера настраивается с индикацией

Вы можете наблюдать за формой волны до триггера (отрицательная задержка)

Дисплей формы u Freeze в любое время (функция удержания)

Параметры, которые могут быть отображены: частота, период, ширина импульса, рабочий цикл, максимальное значение, минимальная ценность, среднее значение, пиковое и пиковое значение, эффективная ценность, сохранения/запоминания сигналов, форма сигнала выключения не исчезает

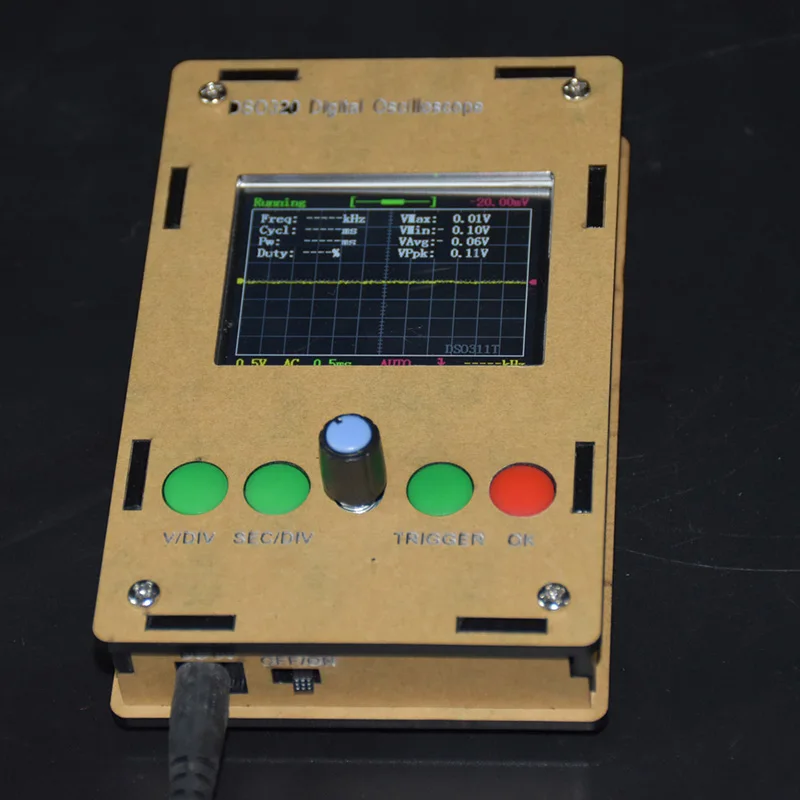

Дисплей и управление:

Тип подключения:

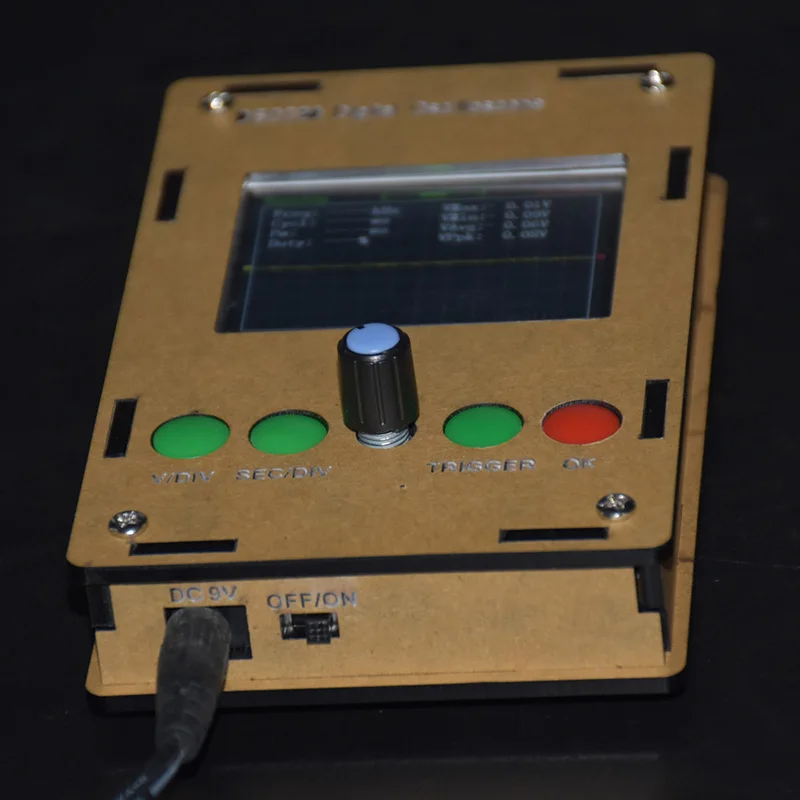

1. Источник питания: подключите блок питания 9 В постоянного тока к нижней части входного гнезда питания (Центральный проводник является положительным), напряжение питания должно составлять 8-10 В.

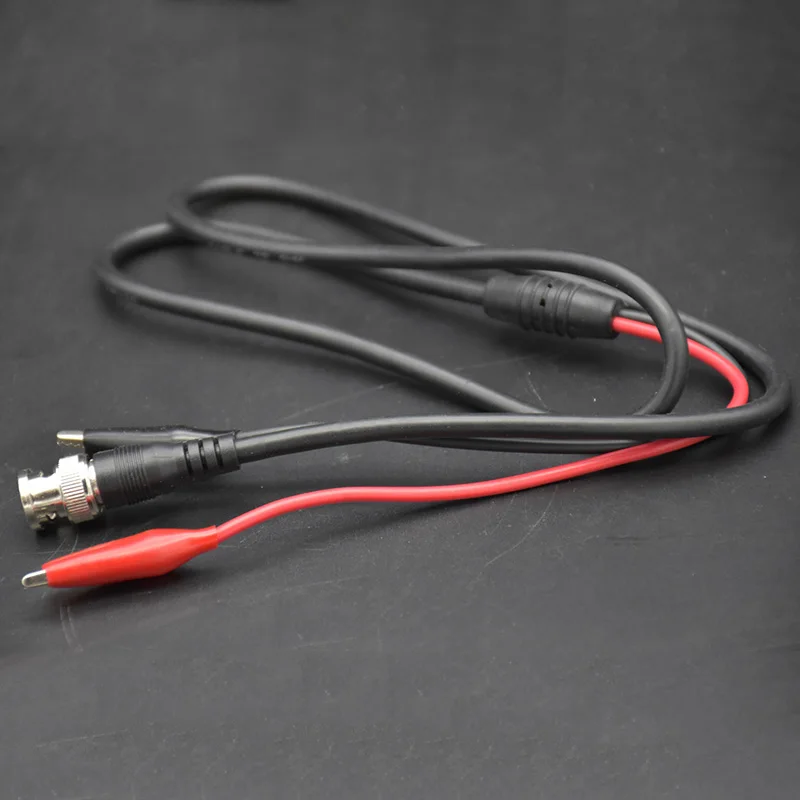

2, зонд: Подключите зонд к верхнему разъему BNC.

Способ работы:

Ключевые функции ключей

[В/в]: Выберите чувствительность или вертикальное положение, выбранные параметры с помощью подсветки.

[Sec/DIV】: Выберите основание времени или горизонтальное положение, выделенные параметры.

[Запуск]: выберите режим триггера, уровень триггера или кромку триггера, выбранные параметры подсвечиваются.

[Ok】: входите в режим удержания (форма морозного сигнала), затем нажмите один раз, чтобы выйти из состояния удержания (форма резьбы).

[Примечание]: Отрегулируйте выбранные (подсвеченные) параметры. (Нажмите кнопку ADJ для ручки)

Соединительный переключатель: Подключите соединение к DC, AC или GND. Когда переключатель находится в положении GND, вход осциллографа отключен от внешнего входа, а вход-0 В.

Ключ расширенные функции

Функция: Управление

1. Выравнивание вертикального положения: установите переключатель соединения в положение GND и нажмите【V / DIV】Ключ в течение 3 секунд

2. Измерение переключателя дисплея: Нажмите и удерживайте【OK】Удерживайте кнопку в течение 3 секунд, чтобы включить или выключить дисплей измерительных параметров. Эти параметры включают в себяVmax, Vmin, Varv, Vpp, Vrms, частота, период, ширина импульса и рабочий цикл.

3, сохранения формы волны: Нажмите [ok】 и] Кнопка запуска, текущий дисплей формы волны будет сохранен на EEPROM,Оригинальные данные на EEPROM будут перезаписаны.

4, форма напоминания: Нажмите [ok】 и] [sec/DIV】 в то же время, данные формы волны на EEPROM будут вызваныИ отображается в режиме ожидания.

5, чтобы вернуть настройки по умолчанию: Нажмите [SEC / DIV] и [TRIGGER] в течение 3 секунд одновременно

6. Центр горизонтального положения: Нажмите кнопку SEC / DIV в течение 3 секунд, чтобы разместить горизонтальное положение в центре буфера формы волны

7, уровень триггера по центру: Длительное нажатие [триггер]: Кнопка в течение 3 секунд, уровень триггера может быть установлен в центре амплитуды сигнала

Регулировка компенсации зонда:

Отрегулируйте обрезные конденсаторы C3 и C5

① Подключите красный зажим щупа к выходному клемму тестового сигнала и дайте черному зажиму поплавок.

② Для запуска осциллографа нажмите и удерживайте кнопку ADJ в течение примерно 3 секунд, чтобы в нижней части экрана была отображена амплитуда тестового сигнала, А затем нажмите на кнопку ADJ амплитуда 0,1 V.

③ Установите чувствительность осциллографа на 50 мВ, Отрегулируйте уровень триггера, чтобы стабилизировать форму волны.

④ Отрегулируйте C3 так, чтобы угол формы волны находился под прямым углом, была выполнена Настройка C3.

⑤ Пресс ADJ так, что тестовый сигнал амплитуда 3,3 V, и осциллограф набор чувствительности к 1V, отрегулируйте C5 так что сигнал угол может быть под прямым углом.

Размер продукта: 127*76*43 мм

Вес: 185 г

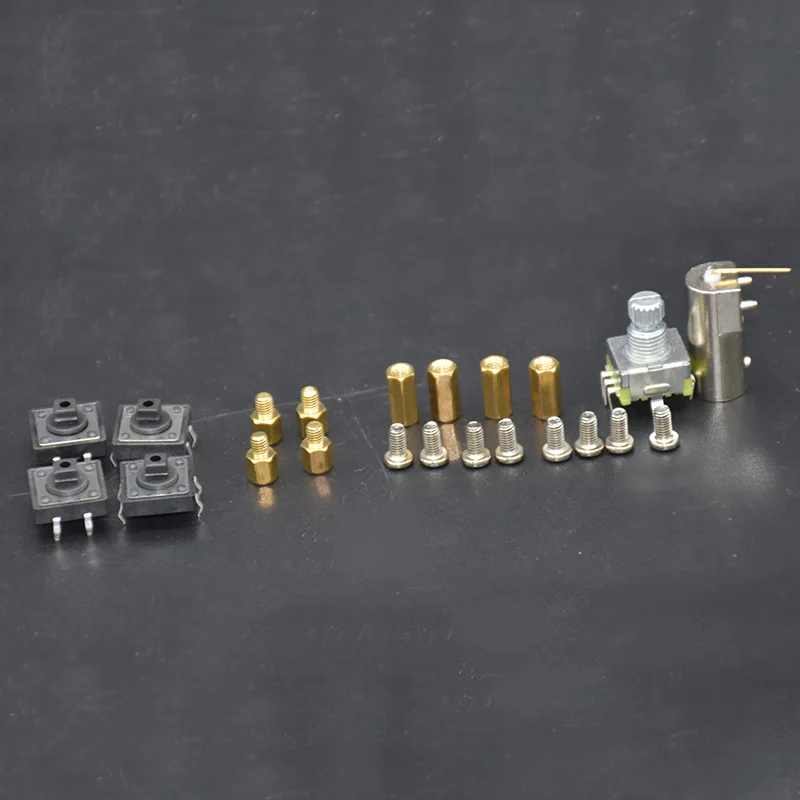

Список продуктов:

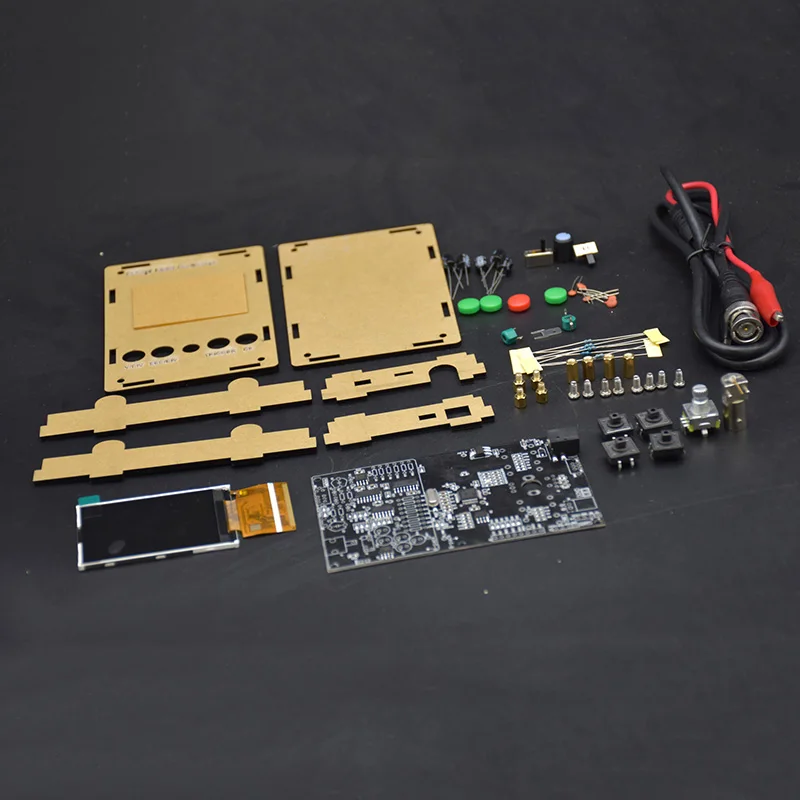

Как показано на картинке, вы выбрали.
