Примечания к покупке:

1. Если есть какие-либо технические проблемы до и после покупки, пожалуйста, проконсультируйтесь напрямую, если есть технические проблемы.Мобильный телефон: 15939207162

2. Если вам нужно соответствующее программное обеспечение для отладки, соглашение и инструкции после покупки, вы можете связаться с продавцом.

I. Краткое описание

MB1TD 1Модуль сбора температуры цепи принимает Даллас полупроводниковый датчик температуры DS18B20, который имеет высокую точность и хорошую консистенцию. Данные о температурном сигнале, собранные модулем, выводятся через интерфейс RS485. Модуль использует коммуникацию Modbus-RTU и может быть адаптирован к PLC, DCS и различным программным обеспечением конфигурации.

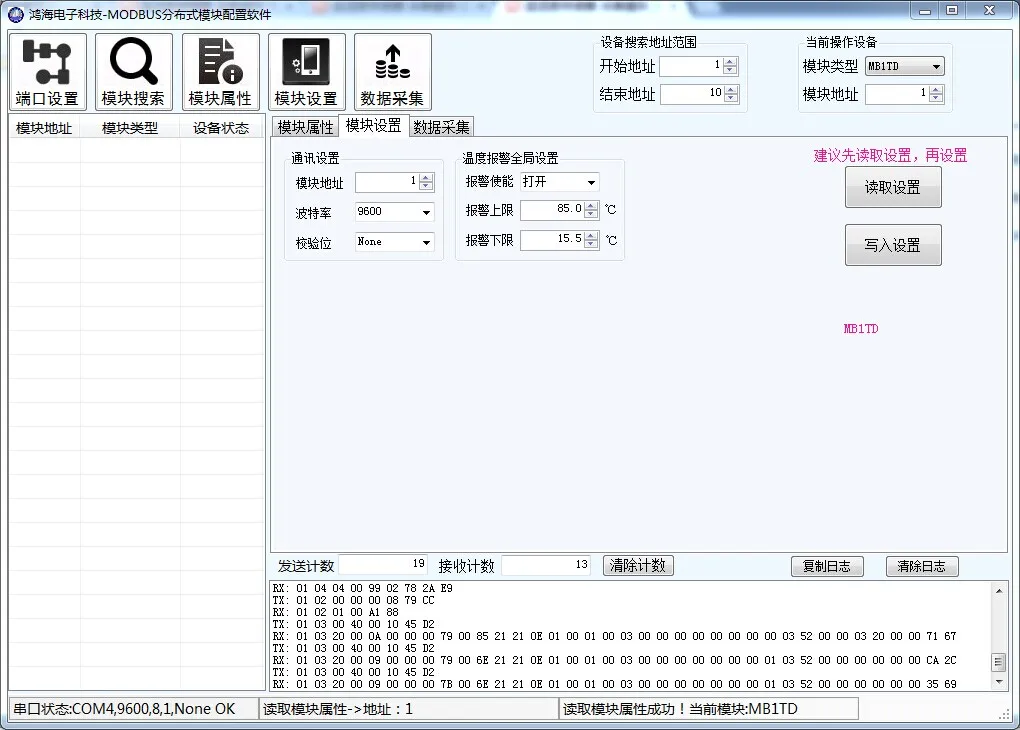

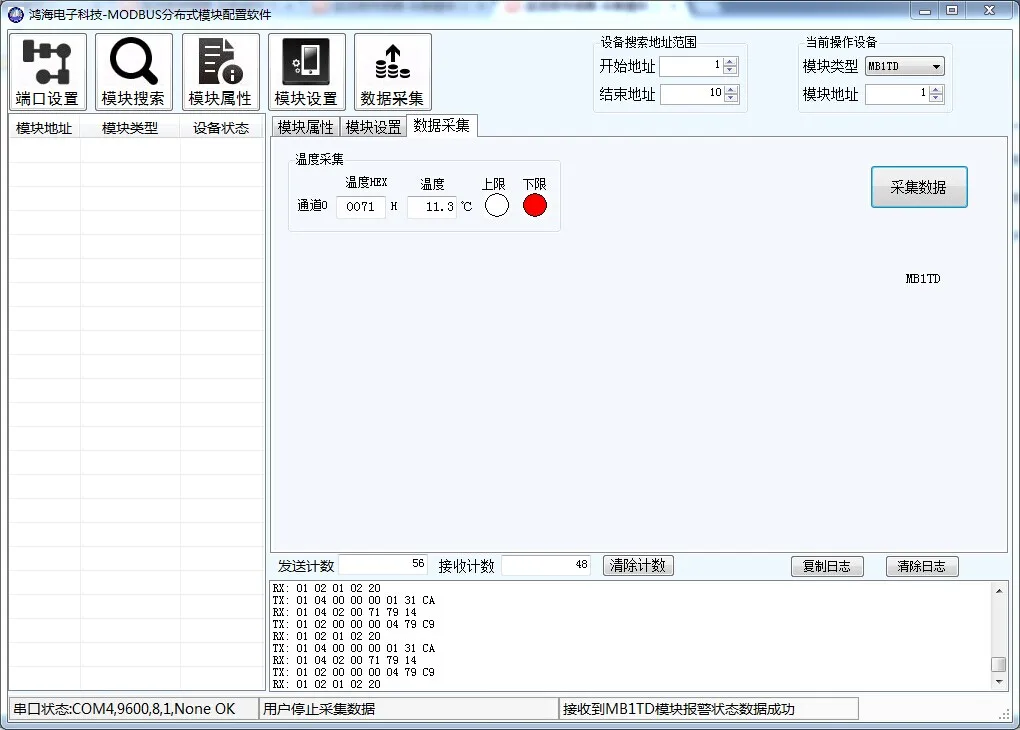

Программное обеспечение может установить значение сигнала тревоги температурного модуля. При возникновении аварийной проблемы пользователю может быть предложено решить проблему на месте и найти модуль сигнализации. Пользователи могут установить значение будильника верхнего и нижнего температурных пределов, и функция будильника с превышением температуры может быть включена или выключена.

Его можно использовать для сбора данных о температурах холодного хранения, теплицы для овощей, животноводства, мониторинга промышленной среды, мониторинга температуры склада, сбора и контроля различных данных о температуре окружающей среды и т. д.

Два. Характеристика

1. Даллас полупроводниковый датчик температуры DS18B20 из Соединенных Штатов, который имеет высокую точность приобретения и хорошую консистенцию.

2. Функция будильника с ограничением температуры, превышающим верхний и нижний пределы, добавляется для облегчения работы пользователей с проблемами на месте и определения местоположения неисправностей.

3. Используя стандартный протокол Modbus-RTU, он может быть адаптирован к PLC, DCS и различным программным обеспечением конфигурации.

4. Коммуникационная защита: Интерфейс выхода сигнала связи RS485 имеет двойную защиту от перенапряжения и перегрузки по току.

5. Включение перегрева сигнала тревоги, превышение температуры верхнего и нижнего пределов, формат связи может быть установлен программным обеспечением.

6. Защита от полярности.

Три. Технический индекс

Проект

Параметр

Входной сигнал температуры и влажности

1Входной канал: 1 канал приема сигнала температуры

2Тип датчика: DS18B20 (Dallas Semiconductor, USA)

3Частота дискретизации: сигнал собирается каждые 5 мс.

4Диапазон измерения:-40-55

5Разрешение: 0,1 C

6Точность: 1 Цельсия

RS485

Выход связи

1Протокол связи: MODBUS-RTU

2Тип интерфейса: RS485 связь, выходной интерфейс с использованием перенапряжения и перегрузки по току двойной защиты

3Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 BPS

4Проверка бит: Нет проверки, даже проверки, нечетная проверка

5Режим настройки: адрес модуля, скорость передачи данных и контрольные биты могут быть установлены по

Размер модуля

& Phi; 16 мм * 100 мм (без кронштейна)

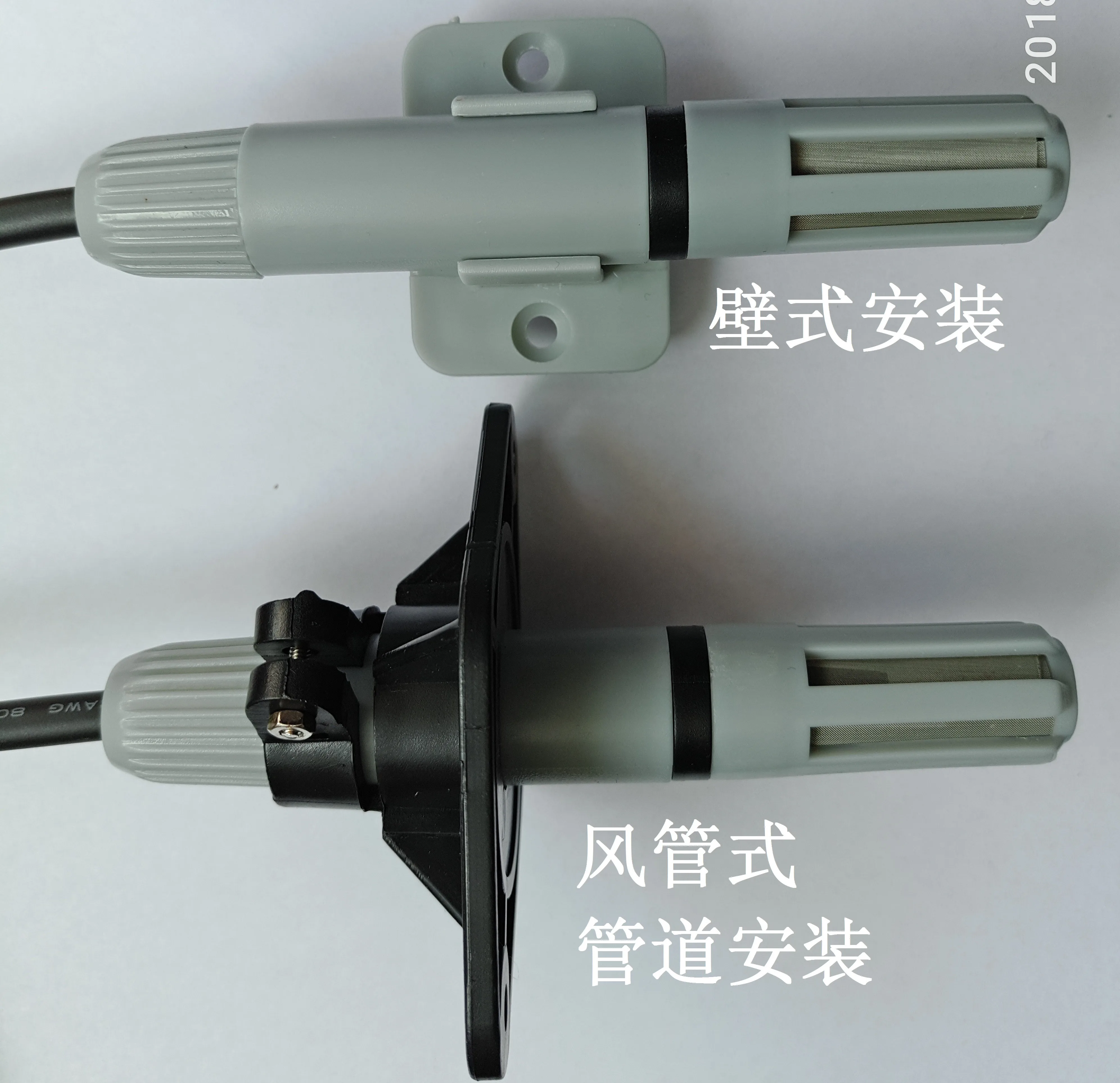

Режим установки

Установка стен и установка трубопроводов

Рабочая среда

Температура:-40 ~ + 70 ~ C Влажность: 35 ~ 85% (без конденсации)

Рабочий источник питания

1Напряжение источника питания: 10 В ~ 30 в широкий диапазон питания, с защитой от полярности источника питания

2Потребляемая мощность: менее 0,5 Вт

Четыре. Внешний вид продукта

Пять. Описание индикатора модуля и функции переключения

1. POW/набор;Индикация рабочего состояния модуля

А.Зеленый свет: модуль работает. B. Красный свет: параметры конфигурации модуля были написаны, необходимо повторно включить.

2. TXD/RXD:Индикация состояния связи

А.Зеленый свет мигает: связь получает данные B. Красный свет мигает: модуль отправляет данные

C.Всегда горит зеленый свет: передача данных + и связь с данными RS485 переключается или отключается.

3. Внутренний верхний левый угловой переключатель сброса модуля

А. Когда параметры связи (адрес модуля, скорость передачи данных, контрольный бит) не известны или параметры связи установлены неправильно, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не открываем его. Через пять секунд модуль [POW/SET] красный индикатор загорается, и переключатель сброса открывается. В это время параметры связи были сброшены, пока блок питания модуля отключен. После перезапуска параметры связи модуля были сброшены.

B. Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600 бит/с, контрольный бит: нет.

Шесть. Типичная схема подключения

Серийный номер

Цвет

Описание использования

1

Гранулы

Источник питания+

2

Черный

Мощность заземления

3

Белый

RS485 B

4

ЖелтыйЦвет

RS485 A

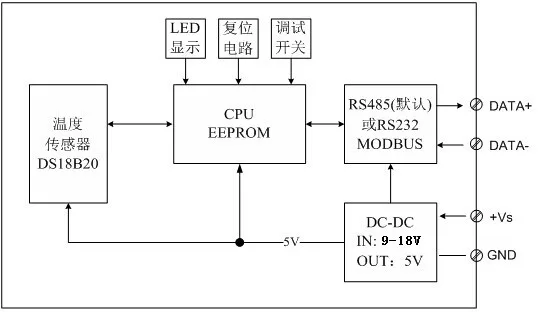

Семь. Схема блока схемы

Вторая главаModbusОписание протокола регистрации и связи

I. Код функции MODBUS и диапазон адресов, поддерживаемые модулем

Тип регистра

Диапазон адресов

Функциональный код

Описание функционального кода

Открытый регистр

10001-10004

0x02H

Прочитайте один или несколько открытых регистров

Входной регистр

30001-30004

0x04H

Чтение одного или нескольких входных регистров

Храните записи

40033-40037

40065-40076

40129-40132

0x03H

Чтение одного или нескольких фиксаторов

0x06H

Запись данных в журнал hold

0x10H

Запись одного или нескольких данных в журнал hold

Два. Описание определения регистра

1. Количество открыванияРегистрация(0x02H)

Адрес

Параметр

Чтение/Написать

Минимальное значение

Максимальное значение

Объяснение

10001

DI0

Только для чтения

0

1

Значение верхнего предела температуры

10002

DI1

Только для чтения

0

1

Значение сигнала тревоги низкого температурного предела

2. Входной регистр(Код функции: 0x04 H)

Адрес

Параметр

Чтение/запись

Минимальное значение

Максимальное значение

Объяснение

30001

Температура

Только для чтения

-50,0

550

Значение температуры 0,1 с/бит

3. Регистрация (Код функции:0x03H0x06 H, 0x10 H)

Адрес

Параметр

Чтение/запись

Минимальное значение

Максимальное значение

Объяснение

40065

Тип оборудования

Только для чтения

0

256

0x0A(MB1TH 1Модуль сбора температуры и влажности дороги)

40066

Состояние устройства

Только для чтения

0

0x0101

Бит4Состояние кнопки сброса

Бит0Флаг запроса сброса модуля

40067

Напряжение модуля

Только для чтения

0

300

0,0-29,9 вКаждыйБит 0,1 в

40068

Температура модуля

Только для чтения

0

100

-20,0-100,0Температура КаждыйБит 0,1Температура

40069

Версия продукта

Только для чтения

0

65535

Аппаратная версия(Высокая8Положение) +Версия программного обеспечения(Низкий8Положение)

40070

Производственная информация

Только для чтения

0

65535

Год(Высокая8Положение) +Номер партии(Низкий8Положение)

40071

Адрес модуля

Чтение/Написать
