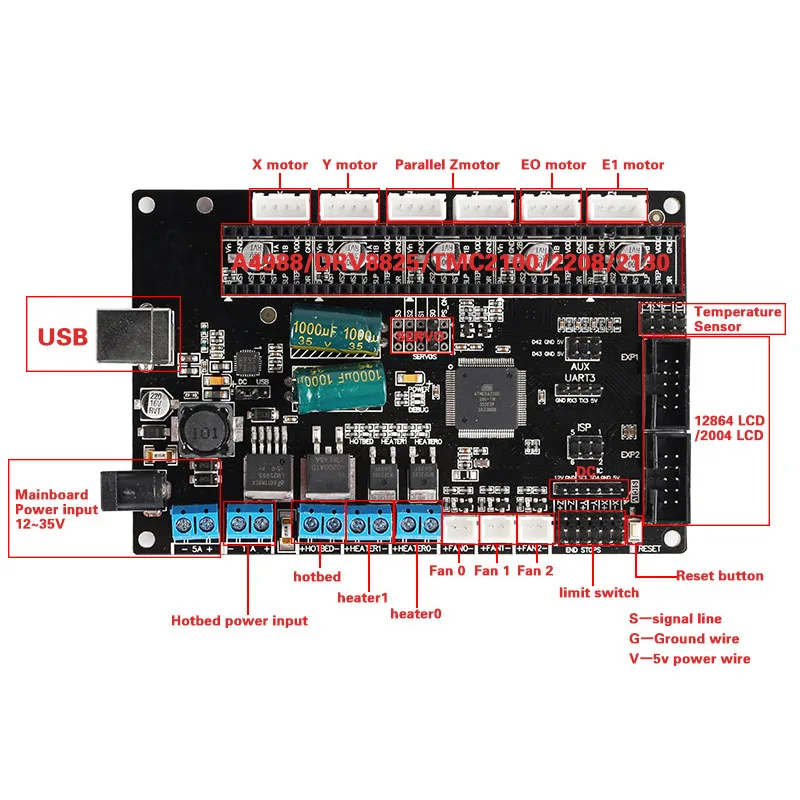

Trigorilla плата совместима Mega2560 & RAMPS1.4 интегрированный плата контроллера для Reprap Мендель Prusa DIY ЧПУ 3d принтер запчасти

Спецификация:

TriGorilla-это интегрированная основная плата, которая интегрирована с мощной функцией Mega2560 + ramps 1,4 относительно обоих программного обеспечения

И аппаратных средств и имеет больше премиум-функций;

Обтекаемые интерфейсы эффективно избегают ненужных проблем и мощности, чем Ramps 1,4 + Mega2560,

Это многофункциональная все-в-одном решение электроники для Reprap Мендель Prusa и других устройств с ЧПУ.

Параметры:

Основной чип управления: ATMEGA256016AU

Входная мощность: 10V ~ 30 Вт

Ток в режиме ожидания: 35 мА ± 5 мА

Драйверы шагового двигателя: макс. 5 каналов

Очаг выходной контроль: 1 канал

Управление выходом с подогревом: 2 канала

Контроль выходного сигнала под током: 3 канала

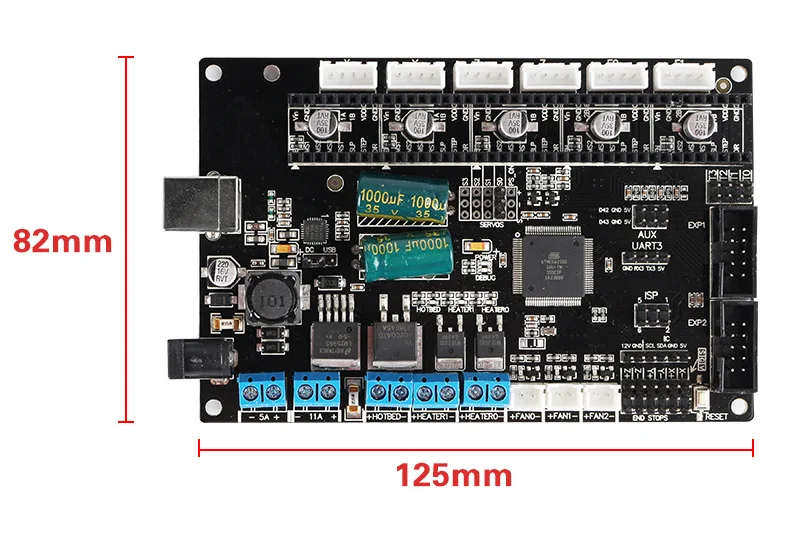

Размеры: 125 мм x 82 мм

Особенности:

1. Простая установка:

Интегрированный с мощной функцией комплекта Mega2560 + ramps 1,4, отлично уменьшает проблемы с проводкой, более удобное соединение и более стабильное.

2. Удобно использовать:

Trigorilla материнская плата LCD2004 и LCD12864 без использования адаптер переменного тока, и есть два варианта для основная плата источника питания,

Вы можете выбрать источник питания постоянного тока подключение или прямо из терминала, удобно в использовании.

TriGorilla использует чип CP2102 в качестве последовательного порта связи, связь не только стабильная,

Но Избегайте повторно установить драйвер (там будет увеличена "COM" порт в тех случаях, когда заменяет традиционные 2560 доска,

Таким образом, в то время как у тех людей, которые нужно партий закупок испытания "COM" увеличивается до определенное значение приведет к тому, что не может загрузить прошивку проблему.)



3. Отличная совместимость:

Прошивку можно использовать один и тот же конфигурации как ramps1.4, марлина прошивка, которая работает в Mega2560 + ramps 1,4 наборы, то вы можете напрямую работает в trigorilla доска.

4. Входное напряжение в очень широком диапазоне, защита от короткого замыкания:

TriGorilla принимает понижающую схему DC - DC и восстанавливаемый предохранитель для защиты от короткого замыкания, улучшая плату MEGA2560, серьезная проблема нагрева,

Разрешение любой источник питания с 10В-30В.


5, поддержка до 5 драйверы двигателей, поддержка A4988/ DRV8825 /TMC2100 драйвер:

Двигатель цепи постоянного тока не интеграции на печатную плату. Вы можете изменить любой драйвер шагового двигателя, который вам нужен, проще в эксплуатации.

(Поддержка драйвера A4988/ DRV8825 /TMC2100)


6, богатый расширительный порт

TriGorilla имеет резервный сервопривод, UART, IIC расширение, так что вы можете использовать его реализовать автоматическое выравнивание, управление сенсорным экраном смарт-контроллер,

Управление беспроводным модулем и обнаружение разрыва и т. Д.



7, широкое применение

Широко используется в 3D принтерах, например, Kossel, Prusa i3, corexy и т. д.





Инструкции по уходу за изделием

Разъем питания:

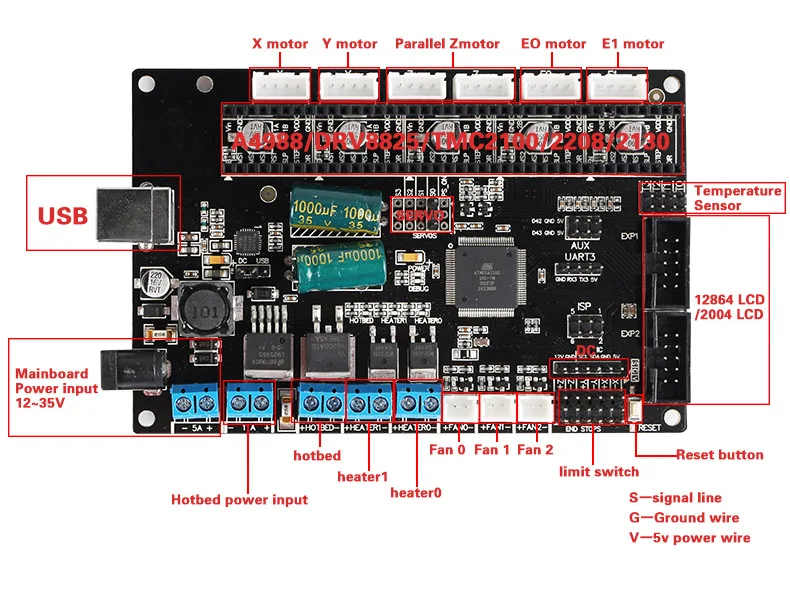

Как на картинке ниже, есть два варианта для материнская плата источника питания, выбирайте обувь на один из них по вашему желанию.

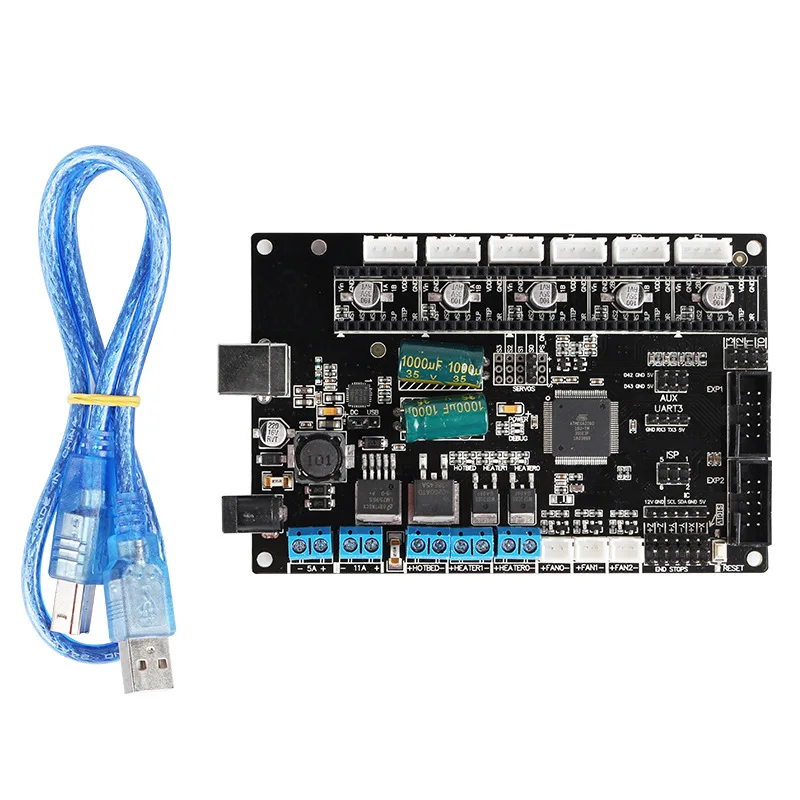

Комплект поставки: 1 комплект trigorilla материнская плата
