Наша область считывания карт составляет 60*40. Расстояние считывания карты составляет 65 мм. Низкое энергопотребление Рабочий ток: <20 мА известен этим, чем меньше площадь, тем меньше расстояние считывания карты

Небольшая площадь, дальнее расстояние, больше интерфейсов управления

1, самая полная информация

2. Отправьте карту
3, расстояние срабатывания является самым дальним (небольшая площадь, расстояние срабатывания все еще далеко)

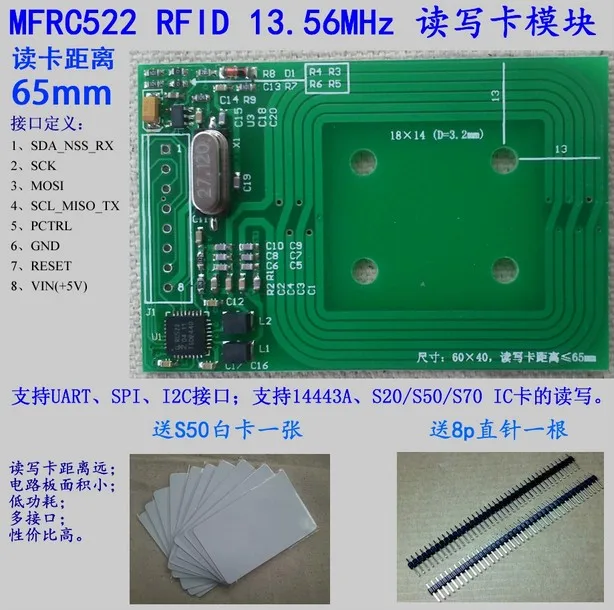

Введение модуля бесконтактного считывателя карт с большим расстоянием 65 мм

【Technical parameters】
Модель продукта: MFRC522-PA
Расстояние чтения карты: ≤ 65 мм (Примечание: в зависимости от качества и размещения карты)
Расстояние записи: проверяется
Рабочий ток: <35mA @ DC3.3V
Блок питания: DC5V

(Чип SGM2019-3.3V LDO встроен. Если в системе пользователя используется выход DC3.3V, снимите U3 с платы и используйте магнитные бусины или резистор 0 Ом или короткий провод для прямого подключения pin1 и pin5.)

Интерфейс управления: UART / SPI / I2C (пользователь может изменить его, изначально установить интерфейс UART)
Типы карт поддержки: 14443A, S20, S50, S70.

Не поддерживается: 14443B, 15693, I-Code. Для получения подробной информации обратитесь к Руководству по чипу.

Размер модуля: 60 мм × 40 мм
Разъем подключения: 2,54 мм Однорядные булавки, можно использовать различные Плагины: прямые иглы, изогнутые иглы, другие размеры от розетки.

Плата, которая поставляется по умолчанию, является доской без гнезда, и прямая игла 8p отправляется.

Примечание: (когда мы тестировали, соединение сигнала было сделано помехами, подходящими между соединителем и платой, поэтому гнездо каждой платы пусто).

[Информация о программировании]

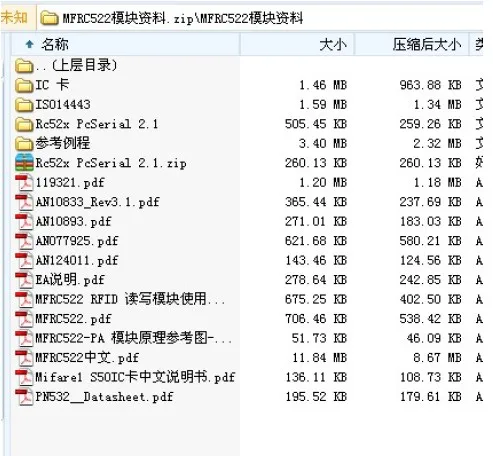

Глава 7 Протокола ISO 14443 китайская версия. PDF: Инициализация и предотвращение столкновений, глава 8: транспортный протокол.
Файл mifare_reader_invert.jcf (этот файл можно открыть с помощью блокнота).

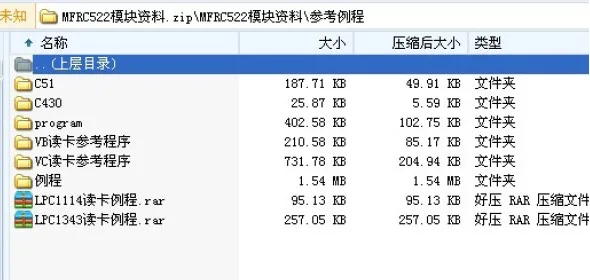

В справочной рутине есть C51, C430, VB карта чтения справочной программы, VC карта чтения справочной программы.
Кроме того, конкретное значение каждого назначения регистра необходимо сослаться на документ MFRC522.pdf.

[О интерфейсе управления]
В соответствии с таблицей mfrc522 интерфейс управления IC определяется уровнем pin I2C и EA.
В модуле MF522-PA эти две линии конфигурации были выведены, и тип интерфейса определяется резисторами R3, R4, R5 и R6.
R3 (pull-down, 0 Ом), R4 (pull-up, 100k Ом), контролирует уровень pin I2C.
R5 (pull-down, 0 Ом), R6 (pull-up, 100k Ом), контролирует уровень pin EA.
Для получения подробной информации, пожалуйста, обратитесь к «инструкции по эксплуатации модуля», которая содержит схематическую схему модуля.

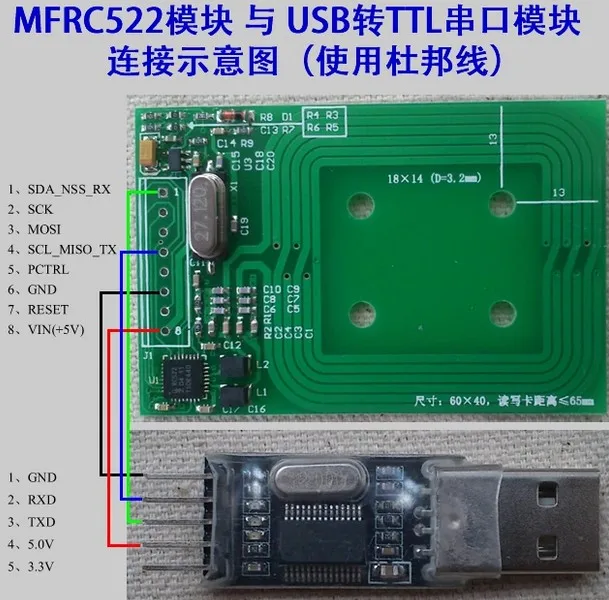

Схема подключения:

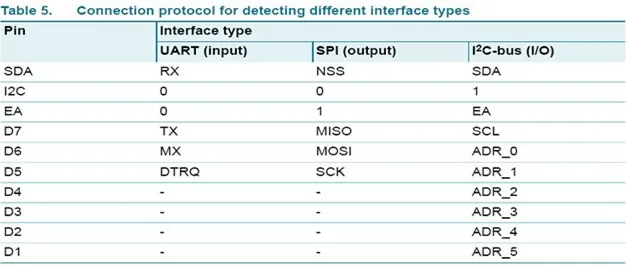

См. Таблицу ниже для типа интерфейса:

【Test method】
Модуль MF522-PA может быть легко отлажен/протестирован с помощью приложения Rc52xPcSerial.2.1.exe, предоставленного NXP.
Таким образом, пользователю необходимо подготовить плату передачи RS232 заранее для подключения к модулю MF522-PA.

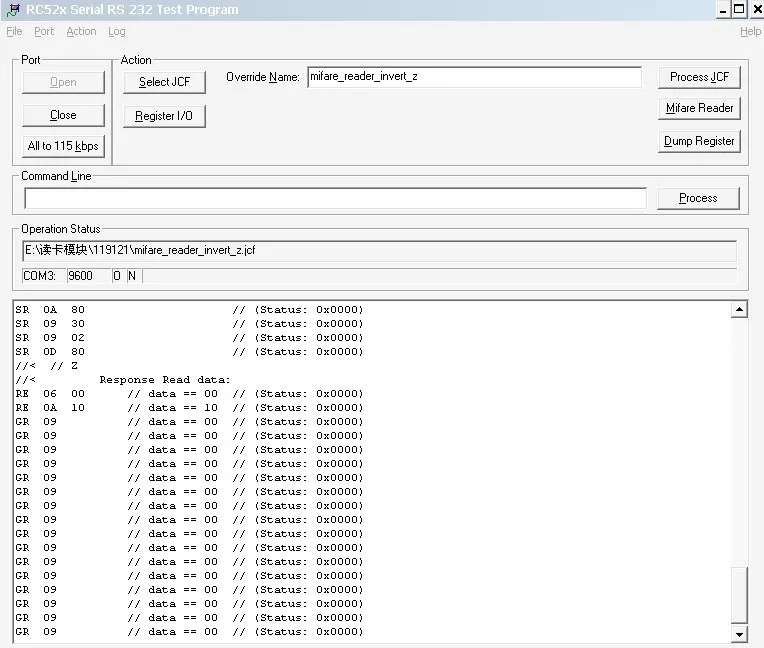

Интерфейс приложения Rc52xPcSerial.2.1.exe показан ниже:

Предоставить информацию:

Примечание: данные в рутине только для справки. В приложении пользователю необходимо изменить программу в соответствии с реальной ситуацией использования.

Скриншот информации для чтения программного обеспечения хост-компьютера выглядит следующим образом

【Shipping list】
MFRC522-PA модуль: 1;
S50 обычная белая карта: 1;
8P 2,54 мм один ряд прямых игл:-1 шт.;
8P 2,54 мм Однорядные изогнутая Игла: 1 штука.
