220 В до 12 понижающий модуль питания конвертер умный бытовой выключатель HLK PM12 UL /

220 В до 12 понижающий модуль питания конвертер умный бытовой выключатель HLK PM12 UL /

1. Соответствует требованиям UL, CE,
2. Ультра-тонкий, ультра-маленький
2. Все входного напряжения (AC 90 ~ 264V)
3. Низкий уровень шума и низким уровнем шума
4. Выход перегрузка и защита от короткого замыкания
5. Он имеет высокую эффективность, высокая плотность энергии
6. Продукт предназначен для того, чтобы удовлетворить требования EMC и Безопасность Тесты
7. Низкий показатель потребеление энергии, защиту окружающей среды, потери холостого хода: <0,1 W
8.100% старение нагрузки и тестирование
9,1 год гарантии perio

Защита окружающей среды Состояние

Название позиции с конкретными техническими характеристиками блок
Рабочая температура-20-+ 60 градусов по Цельсию
Температура хранения-40-+ 80 градусов по Цельсию
Относительная влажность 5-95%
Начин охлаждения охлаждающей излучением
Атмосферное давление на рост от 80 до 106 кПа
Уровнем моря Высота ≤ 2000 м
Вибрации вибрации коэффициент 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. Вдоль каждых X,Y,Z осей


Электрические характеристики

1. Входные характеристики (испытание при комнатной температуре 20
Название позиции с конкретными техническими характеристиками блок
Номинальное входное напряжение 100-240 В переменного тока
Диапазон входного напряжения 90-264 В переменного тока
Максимальный входной ток ≤ 0,2 A
Входное напряжение тока ≤ 10 A
Максимальное входное напряжение ≤ 270 В переменного тока
Введите медленного старта ≤ 50 мс
Вход низкая Напряжение эффективность Vin = 110VAc Выход полный load≥ 69%
Вход высокое Напряжение эффективность Vin = 220VAc выходной полный load≥ 70%
Долгосрочная надежность mtbf≥ 100000 h
Нагрузки от номинального выходного напряжения + 5 ± 0,1
Постоянный ток
Полный Номинальное выходное напряжение + 5 ± 0,2
Постоянный ток
Кратковременный максимальный выходной ток ≥ 1000 мА
Максимальный выходной ток в течение длительного времени ≥ 600 мА
Напряжение регулирования ± 0,2%
Регулирование нагрузки ± 0,5%
Выходная пульсация и шум
(MVp-p) ≤ 50
Номинальное входное напряжение, при полной нагрузке. Использование полосы пропускания 20 МГц,
Нагрузки боковые зеркала 10 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой, для того, чтобы быть проверены. МВ
Переключатель перегрузки амплитуда (номинальное входное напряжение и выходная нагрузка/ухудшение параметров плюс 10%)≤ 5% VO
Защита от перегрузки по току 150-200% от максимальной нагрузки на выходе A
Защита от короткого замыкания на выходе, прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания

Безопасность характеристики:

4,1 продукты предназначены для удовлетворения UL, CE, сертификат безопасности требования.
4,2 Безопасность и электромагнитной совместимости
Разработан с входом 0.5A UL сертифицированной страховки;
Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0;
Стандарты безопасности: соответствие UL1012, EN60950, UL60950
Напряжение изоляции: I / P-O / P: 2500VAC
Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25C 70% RH
Проводимости и радиации: соответствует стандартам EN55011, EN55022 (CISPR22)
Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ
Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению
4,3 Температура дизайном безопасности, защита от перегрузки
При комнатной температуре конденсаторы данного мощности, внутренняя поверхность основного преобразователя максимальная температура не превышает 90 C;
Максимальная температура поверхности корпуса не превышает 60C

Посылка включает в себя:

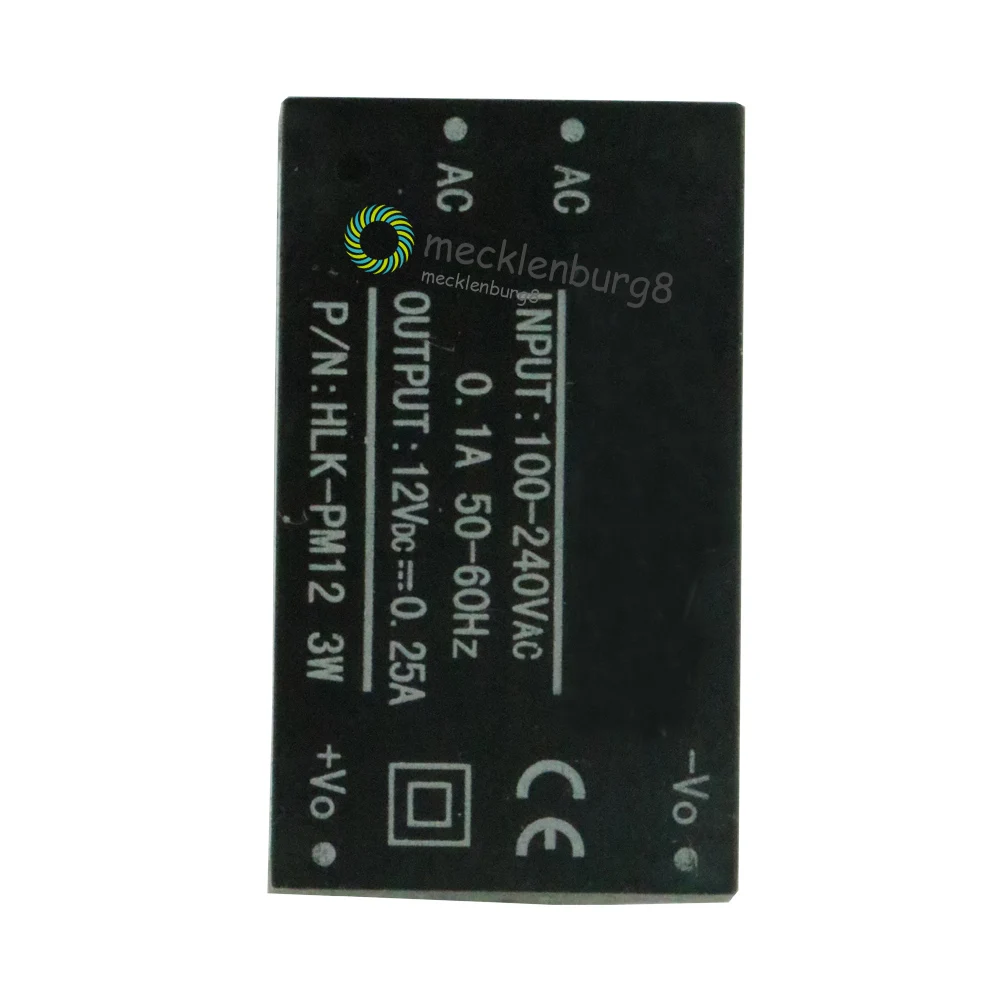

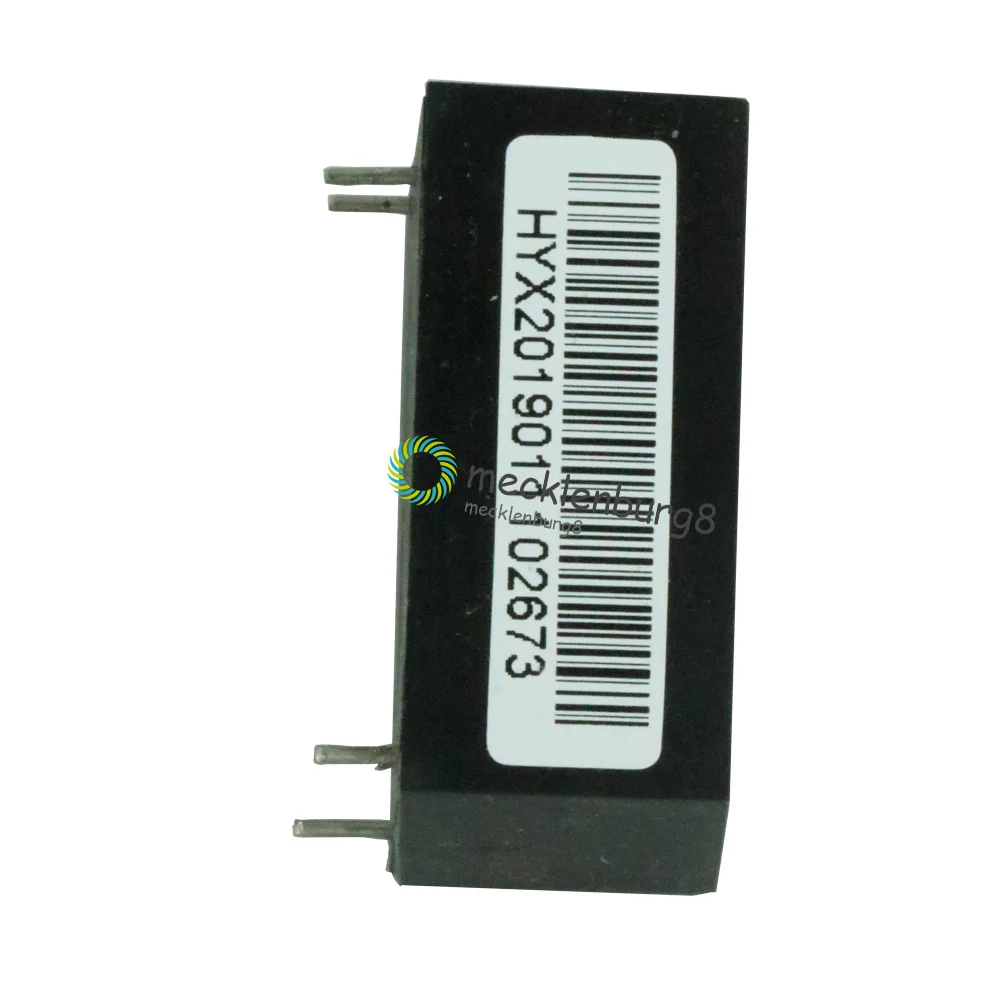

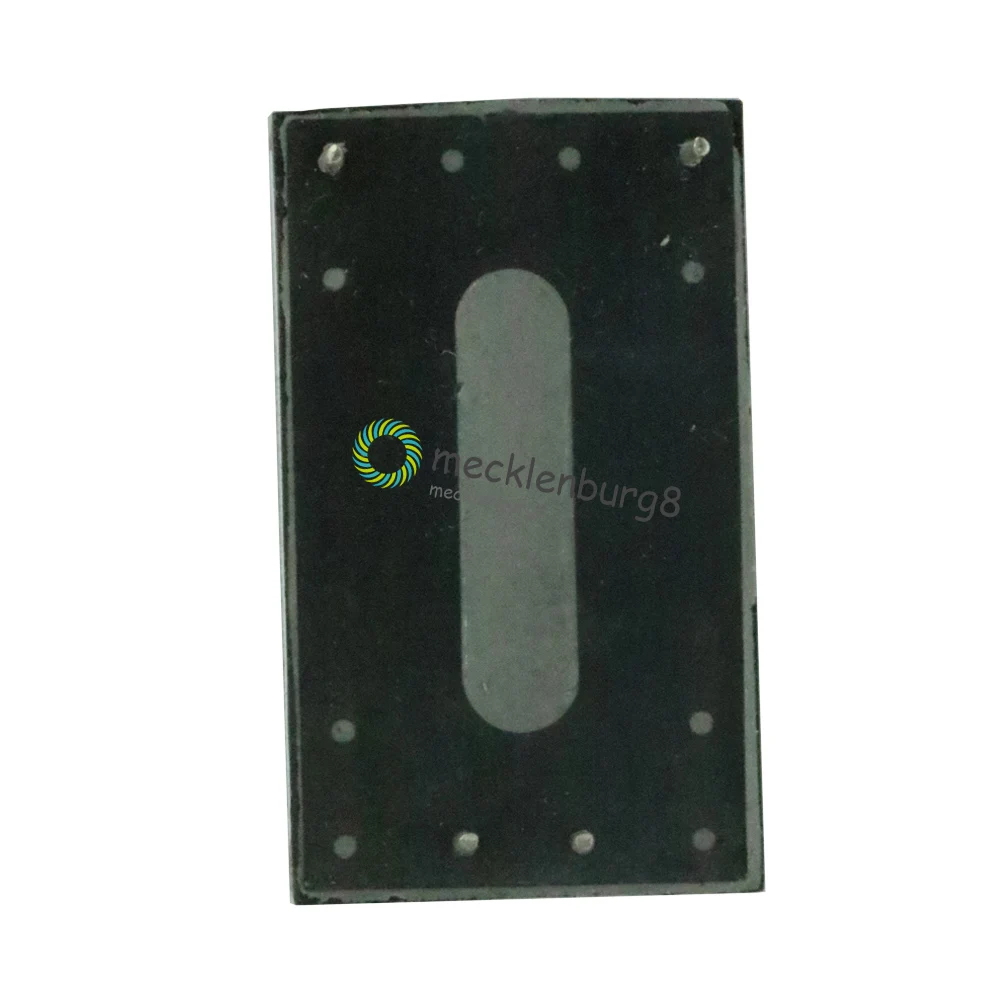

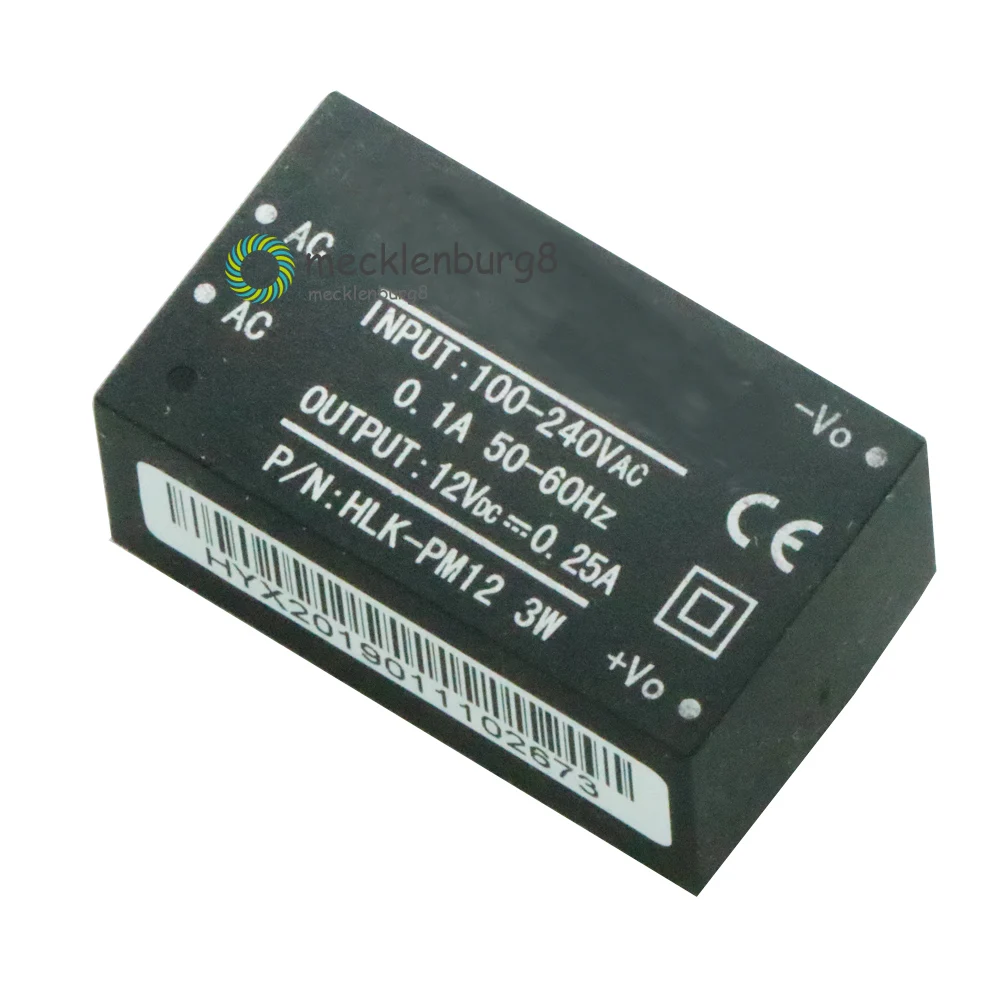

1 шт. HLK-PM12 AC-DC 220V в 12V 3W Buck Шаг вниз Питание модуль преобразования
