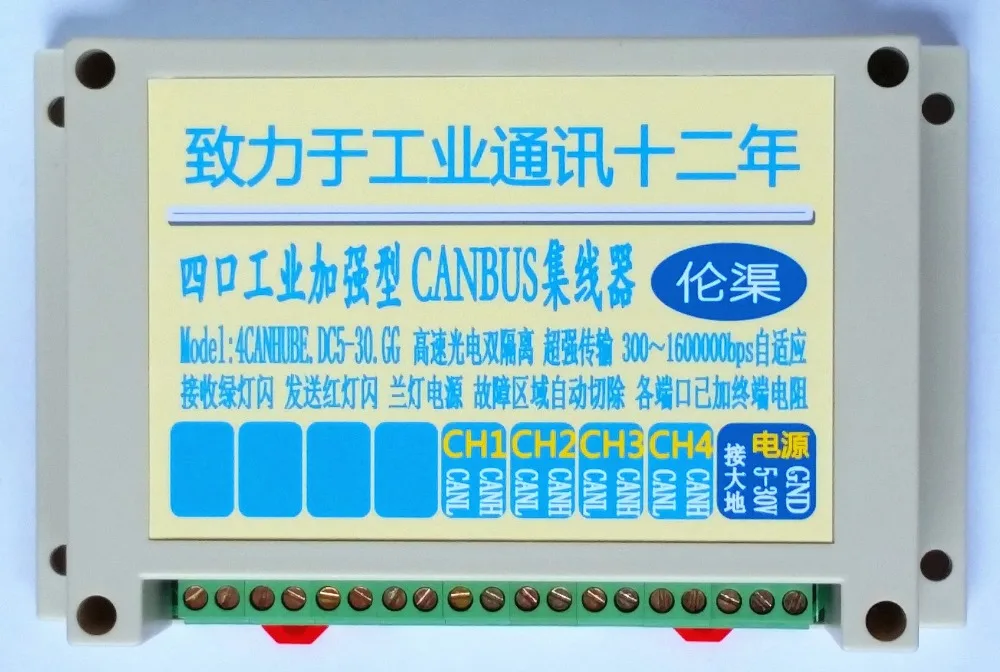

Инструкции для 4-портового хаба CANBUS(Промышленная усовершенствованная двойная изоляция)Модель изделия: 4 CANHUBE. DC5-30.GG2. Доступ к питанию:Рабочее напряжение: DC5V-30VПотребляемая мощность <3,0 Вт"5-30 в" соответствует положительному полюсу 5в-30в постоянного тока, и «GND» соответствует отрицательному полюсу 5 В-30 В постоянного тока. Когда есть помехи, заземляющий провод терминала, соответствующий «заземлению», не может быть подключен без помех. Когда источник питания подключен, синий индикатор питания рядом с интерфейсом всегда включен.III. Интерфейс ввода/вывода и Метод установки:1. Первый интерфейс CAN bus: две линии, «H» соединяет CAN bus H line, и «L» соединяет CAN bus L line.2. Второй интерфейс CAN bus: две линии, «H» соединяет CAN bus CAN H и «L» соединяет CAN bus L line.3. Третий интерфейс CAN bus: две линии, «H» соединяет CAN bus CAN H и «L» соединяет CAN bus CAN L line.4. Четвертый маршрут CAN bus интерфейс: две линии, «H» соединяет CAN bus CAN H line, и «L» соединяет CAN bus CAN L line.5. Каждый интерфейс CAN bus имеет фотоэлектрическую изоляцию. Напряжение изоляции составляет 2,5 КВ/500 В постоянного тока, а интерфейс CAN обеспечивает защиту от молнии 600 Вт, защиту от перенапряжения, +/-15 кВ Защита от ESD и предотвращение общих помех на земле для каждой линии. Между ними есть фотоэлектрическая двухслойная изоляция. Каждая дорога имеет индикатор приема и приема: красный свет мигает, чтобы указать, что дорога может интерфейс посылает данные; зеленый свет мигает, чтобы указать, что дорога может интерфейс получает данные. Когда нет данных связи, индикатор приема и приема не включается.6. Шина CAN использует дифференциальный сигнал для передачи и имеет сильную способность анти-помех. RVS1.0mm2 витая пара обычно используется, что значительно снижает использование инженерных кабелей и стоимость инженерии. Чем толще витая пара, тем выше Расстояние связи, тем лучше Коммуникационный эффект. Если используется экранированная витая пара, эффект связи будет лучше. Расстояние связи автобуса CAN может достигать 6000 метров.7. Самые дальние два конца каждого кабеля CAN bus должны добавить сопротивление терминала 150 Ом между "H" и "L". Каждый автобус CAN этого концентратора должен добавить сопротивление клеммы 150 Ом между «H» и «L» самых дальних двух концов. Если не будет Добавлено сопротивление клеммы, расстояние связи будет значительно сокращено. Если Знак ступицы говорит, что «Сопротивление клеммы было добавлено к каждому порту», это означает, что клеммы внутри ступицы уже имеют сопротивление клеммы. Шина CAN проходит форму «zhi», старайтесь не бифурката, если бифуркация, добавьте концентратор CAN или повторитель.IV. Функции:1. Этот продукт используется для расширения расстояния связи сети CAN bus. Он может быть Планетарным подключением и имеет функцию can шины реле. Нет необходимости менять исходный протокол связи, если концентратор CAN подключен к сети CAN bus.2. Для того, чтобы увеличить расстояние связи CAN шины, можно использовать несколько CAN концентраторов для реле.5. Производительность:1. Интеллектуальное обнаружение передачи и приема сигнала:Когда полученный сигнал обнаружен, он автоматически переносится в принимающее состояние обработки; при обнаружении передаваемого сигнала он автоматически переносится в состояние обработки отправки.2. Интеллектуальная обработка применяется к проблеме задержки сигнала, вызванной длинной передачей.3. Быстрая скорость связи, подключи и работай. Скорость связи: 300 bps до 1600 Kbps (скорость передачи данных адаптивная, совместима с различными коммуникационными протоколами).4. Этот концентратор является многофункциональным, то есть любой интерфейс получает сигналы и отправляет их на другие интерфейсы. Этот концентратор имеет каскадную функцию. До тех пор, пока интерфейс одного концентратора соединен с одним интерфейсом другого концентратора, он станет восьмиядерным концентратором.
